空气-空气能量回收装置选用与安装（新风换气机部分）
批准部门中华人民共和国建设部主编单位中船建筑工程设计研究院实行日期二〇〇六年十二月一日目录
编制说明
设计选用说明·
系统流程及控制原理图
不带旁通系统流程图、控制原理图不带旁通系统控制互连接线图·带旁通系统流程图、控制原理图（风机外置）带旁通系统控制互连接线图（风机外置）带旁通系统流程图、控制原理图（风机内置）带旁通系统控制互连接线图（风机内置）：带旁通系统流程图、控制原理图（转轮式）.·.带旁通系统控制互连接线图（转轮式）.典型示例
批准文号
建质【2006】281号
统一编号
图集号
GJBT-963
06K301-1
主编单位负责人陈
主编单位技术负责人一
技术审定人
设计负责人
新风、排风量相等热回收系统，2
新风、排风量不等新风回收系统施工与安装
施工安装说明
室内壁挂式安装·
室外壁挂式安装·
吊顶式板下贴装．
吊顶式板下吊装
吊架根部详图，
吊顶式安装材料规格表
吊顶式墙上安装
落地式室内布置
落地式安装
图集号
审核殷德刚限洲校对邹永庆多永阅设计李远学亭云宫贝
06K301-1
aoaaaotk
iii Kaoaa-aoli KAca
1．编制依据
编制说明
统流程及控制，典型工程设计示例，新风换气机安装等四个部分1.1根据建设部建质[2003175号文“关于印发《二00三年建筑标准设计编制工作计划》的通知”。1.2国家现行标准规范
《采暖通风与空气调节设计规范》（GB50019-2003）《公共建筑节能设计标准》（GB50187-2005）《室内空气质量标准》（GB/T18883-2002）《通风与空调工程施工质量验收规范》（GB50243-2002）《机械设备安装工程及验收通用规范》（GB50231－98）《通风管道技术规程》（JGJ141-2004）《自动化仪表工程施工及验收规范》（GB50093－2002）《工业自动化仪表盘、柜、台、箱》（GB/T7353－1999）2.适用范围
本图集适用于一般民用建筑及工业建筑中需进行热、湿交换的通风换气系统的设计和施工安装3．主要内容及特点
3.1本图集中的新风换气机的空气一空气能量回收装置仅为不带盘管的类型。
3.2本图集编制内容包括：新风换气机的选型与计算，新风换气系3.3本图集主要是针对采暖通风换气系统和空调新风系统。3.4本图集重点是提供新风换气机的安装方法，安装图不针对某种型号机组、适用各种型号的机型4．选用注意事项
4.1本图集中新风换气机主要是指旋转式显热和全热新风换气机及静止式（除热管式和液体循环式外）显热和全热新风换气机，且排风中不含有粘性，油污及有毒物质的空气介质和燃烧设备或其他设备排出的高温烟气或高温气体。
4.2本图集中工程示例取自某一地区的地理、气候条件，有一定的局限性，设计人员应根据项目的具体情况参考使用。4.3由于我国自前尚无新风换气机测试标准，设计人员在新风换气机选型时，应注意样本中性能参数的测试条件，必要时应根据工程实际情况加以修正。
4.4本图集编制时依据的国家标准规范是现行有效正式版本，因各标准规范会定期修改。医此，在选用本图集时，应根据新的标准规范进行审核比较，必要时应作柜应修改。4.5图中平面尺寸以毫米为单位，标高以米为单位。编制说明
审核殷德刚校对邹永庆舒永设计李远学学图集号
06K301-1
iKaoaa~aouKAce
Tii Kaoaa-aoli KAca

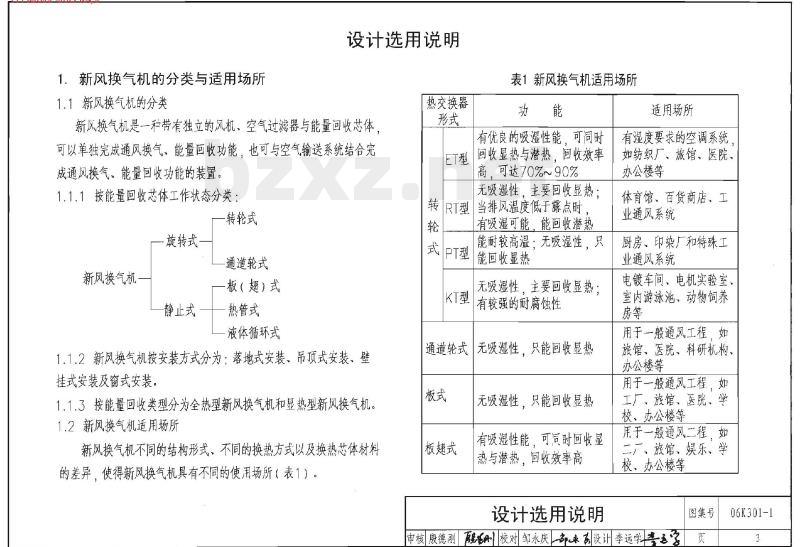

1．新风换气机的分类与适用场所1.1新风换气机的分类
设计选用说明
热交换器
新风换气机是一种带有独立的风机、空气过滤器与能量回收芯体，可以单独完成通风换气、能量回收功能，也可与空气输送系统结合完成通风换气，能量回收功能的装置1.1.1按能量回收芯体工作状态分类：转轮式
—旋转式
—通道轮式
新风换气机一
静止式
一板（翅）式
热管式
一液体循环式
1.1.2新风换气机按安装方式分为；落地式安装、吊顶式安装、壁挂式安装及窗式安装
1.1.3按能量回收类型分为全热型新风换气机和显热型新风换气机1.2新风换气机适用场所
新风换气机不同的结构形式、不同的换热方式以及换热芯体材料的差异，使得新风换气机具有不同的使用场所（表1）。形式
表1新风换气机适用场所
有优良的吸湿性能，可同时
ET型回收显热与潜热，回收效率高，可达70%～90%
无吸湿性，主要回收显热；
转RT型 当排风温度低于露点时
有吸湿可能，能回收潜热
能耐较高温；无吸湿性、只
能回收显热
无吸湿性，主要回收显热；
KT型有较强的耐腐蚀性
通道轮式
无吸湿性，只能回收显热
板翅式
无吸湿性只能回收显势
有吸湿性能，可时回收显
热与潜热，回收效率高
设计选用说明
适用场所
有湿度要求的空调系统
如纺织厂、旅馆、医院、
办公楼等
体育馆、百货商店、工
业通风系统
厨房、印染厂和特殊工
业通风系统
电镀车间、电机实验室、
室内游泳池、动物饲养
用于一般通风工程、如
旅馆、医院、科研机构、
办公楼等
用于一般通风工程，如
工厂、旅馆、医院、学
校、办公楼等
用于一般通风二程，如
二厂、旅馆、娱乐、学
校、办公楼等
图集号
审核殷德刚校对邹永庆部来商设计李远学喜学kaoaego
06K301-1
KaoaaaouKAce
jii Kaoaa~aoti KAca
2．新风换气机选型原则
2.1选择新风换气机应结合项目的实际情况，根据当地地理、气候等条件进行综合分析，评价其技术经济性，选择相适应的机型2.2根据换气量及使用要求确定新风换气机风量：根据风量、安装条件选择安装方式：根据输送距离及阻力选择机组余压。2.3室内外温度差大、含湿量差小的地区、宜选用显热型新风换气机。
2.4冬季也需要除湿的空调系统，应采用显热型新风换气机。2.5根据卫生、安全等要求新风与排风不可直接接触的系统，应采用显热型新风换气机，并应采取排风泄露的措施，2.6其他情况尽量采用全热交换器。3．新风换气机的适用条件
新风换气机的使用是有条件的，如果使用不当或安装环境、安装条件等不当，不仅不能节能，反而增加能耗。因此，选用新风换气机必须满足下列条件：
3.1.1新风换气机应使用于设置有采暖或空调的场所，且使用场所低于相关规定值则不应采用排风热回收，效率的选取详见4.2.3；3.1.4新风、排风的烩差应大于最小经济焰差。最小经济烩差应根据采用新风换气机可回收的能量能否补偿增加的其动力消耗来判断。4．新风换气机选型计算
4.1新风换气机的风量计算
4.1.1般民用与工业建筑新风量参考表2选取。4.1.2进行全面或局部机械排风的建筑物，以排风量计算新风量。4.1.3要求正压或负压的房间，根据要求的压力计算所需新风量。4.2.新风换气机热交换效率的计算4.2.1当新风、排风风量相等时，热交换效率按下式计算：1）温度交换效率mwd：
n wa=(t -t2 )/(t1 -t3 )× 100%2）湿量交换效率mal
Ns/ =(×1 -×2 )/(×1 -×3)× 100%3）焰交换效率mn：
m=(h, -h2)/(h1 -h3)× 100%
成式中：tt、t2、t3-新风进、出及排风进口干球温度(℃);必须有排风，排风量等于区域总的新风量减去或加上保持区域正压或负压需要的风量；
3.1.3应根据新风、排风风量大小对热交换效率进行校核，若效率X1、×2、×3—新风进、出风及排风进口含湿量[g/kg(干)]；设计选用说明
审核殷德刚校对邹永庆部求设计李远学喜字1kaoaaalt
图集号
06K301-1
Kaoaa~aou KAca
ii Kaoaa~aoUi KAca
表2民用与工业建筑主要房间人员所需的最小新风量[m/(h·人)]】建筑类型
餐厅、宴
会厅及多
功能厅
商业、服务
大堂、四季厅
一级、二级
三级、四级
一级、二级
美容、理发室、康乐设施
3~5星级
1～2星级
文影剧院、音乐厅、录像厅
化游艺厅、舞厅、卡拉OK歌厅
埃酒吧、茶座、咖啡厅
保龄球房
弹子房
场健身房
所室内游泳池
体育馆
博物馆
展览厅
办公楼
新风量
建筑类型
会议室
饭馆（餐厅）
商场（店）、书店
高级起居
注：表中带*为规范规定值，其余为推荐参考值一般起居
高级卧室
一般卧室
高中國
候机厅
行李提取厅
贵宾厅
图书馆
电子计算机房
门诊部
普通病房
高级病房
手术室
工业建筑
新风量
h、h2、hs——新风进、出风及排风出口空气值[kJ/kg(干)]。4.2.2当新风、排风量不相等时，热交换效率参考下式计算：1）温度交换效率mw
= ms (t -t2)
nu m(t -ts)
×100%
2）湿量交换效率ns
= m (x -×2)
s=mmm(x -×s)
←×100%
3）烩交换效率m
n=-me(h -ha)
×100%
mmin (h;-h3)
式中：ms—新风质量流量（kg/s）新风和排风中质量流量较小的一个（kg/s）mmin
4.2.3热交换效率的选取
1）设计计算时，热交换效率一般从厂商样本中选取，且热交换效率不得低于表3中所列数值。但应注意其测试条件，如与实际工程相差较大，应对热交换效率进行修正。2）用于公共建筑的热回收装置，其热交换效率不应低于60%，图集号
设计选用说明
审核股德刚校对邹永庆部承设计李远学亭学11ka0aaao1
06K301-1
iiiKaoaaaolKkc
jii Kaoaa~aoli KAca
烩效率
温度效率
表3热交换效率要求
热交换效率（%
1.效率计算条件：表4规定工况，且新、排风量相等2.焰效率适用于全热交换装置，温度效率适用于湿量交换装置表4热交换效率测试条件
排风进风
新风进风
度」干球温度湿球温度
干球温度|湿球温度
(c)(c)
热交换效率（制冷工况）
热交换效率（制热工况）
4.3新风换气机能量回收计算
根据热交换效率计算公式，计算出新风终态参数，进行能量回收计算。
显热回收量Q(W)：Q=L×pxC(t2-t,)/3.6全热回收量Q(W)：Q=L×px(h2h,)/3.6式中：L×一新风量（m/h）；
P一室外计算温度下新风的空气密度（kg/m）；Cp一新风的比热容，取1.005kJ/(kg·℃)。5．新风换气机设计要点
5.1在过渡季或冬季采用新风供冷时，需在新风管道和排风管道上分别设置旁通管及密闭阀，使新风和排风绕过热交换器而直接进入空调系统。
5.2为了延长设备的使用寿命，减少维护工作量，在新风换气机的新风入口应设置初效过滤器，排风入口宜设置初效过滤器。过滤器可机内设置，也可机外设置。初效过滤器初阻力应小于或等于50Pα，粒径大于或等于5um，效率80%>E≥20%，终阻力小于或等于100Pg。
5.3实际工程设计中，设计者应注意新风、排风风口的布置：进风应设在室外空气较清洁的地方，且在排风口的上风侧：当进、排风口在同侧布置时，排风口宜高于进风口6m，进排风口在同侧同一高度时，其水平距离不宜小于10m：进、排风口的底部距离室外地面不宜小于2m。
5.4南方空气湿度大，空调季节长、潜热交换效率高，宜采用全热交换机组：北方气候干燥、冬季气温低，宜采用显热交换机组5.5为了防止排风中的灰尘及气味污染新风，可将送风机设置在新风入口处或在新风入口处增设送风机，保证交换器中新风处于正压状态。
5.6为了确保转轮式热间收器回收效率，应力求参与换热的两股空设计选用说明
审核殷德刚校对邹永庆部永设计李远学喜老学kaoaaao
图集号
06K301-1
Kaoaa~aoLi KAc
iii Kaoaa~aoLi KAca
气流的风量保持相等。新风，排风风量比最大不宜超过1：0.75。如果实际工程中新风量很大，多余的风量可通过专设的旁通管旁通5.7转轮式热交换器有可能有少量渗漏，无法完全避免交叉污染。因此，转轮式热交换器适用于排风不带有害物和有毒物质的情况。一般情况下，最好布置在负压段，即送排风机均采用抽吸式布置方式能使进入转轮的气流速度均匀：排风泄漏入新风的量少，从扇形净化区带走的风量少。
5.8新风进风温度的选择。夏季宜采用夏季空气调节室外计算干球温度、冬季宜采用采暖室外计算温度，5.9控制新风与排风比例，使换热器在其最高效率点运行5.10新风换气机宜设置风量调速装置、便于按需要调节风量的大小。5.11没有保温的新风换气机不宜室外安装，若必须室外安装，设备和管道应采取隔热或保温措施。5.12设计必须计算校核排风通路是否出现结霜结冰现象，防止结霜引起换热器堵塞而降低效率。必要时应采取下列措施之一5.12.1在新风进风管上设置空气预热器；5.12.2风机采用变频调速电机；5.12.3设置温度自控装置，当温度达霜冻点时，发信号关闭新风。6．图例
空气流动方向
送风方向
回风方向
风量调节阀
风管止回阀
防火阀
风管软接头
热回收装置
风管加热器
消声器
表5图例
初效过滤器
单层百叶风口
双层百叶风口
凝结水管
防雨百叶风口
电磁双位执行器
温度传感器
压差开关
防冻开关
设计选用说明
电动风阀
审核殷德刚洲校对邹永庆卸设计李远学子1kaoaaao
DP1,2,3
图集号
06K301-1
iiKaoaa~aou KAca
iii Kaoaa~aoti KAca
排风机
过滤器
开关联锁风阀
新风换
送风机
过滤器
不带旁通新风热回收系统流程图TH
新风换气机
压差检测
压差报警
压差检测
压差报警
不带旁通新风热回收控制原理图>送风注：1．排风比较干净、不会污染换热器时,排风入口可不设过滤器。
2．本图为机组内置过滤器，否则设计人员应在机外根据要求设置过滤器，
3，夏热冬暖地区、温和地区以及系统不会霜冻的地区，新风入门可不设开关联锁风阀。>送风注：1，风机压差检测信号根据楼宇自控的整体要求选择使用。防霜冻控制器根据各地气候条件选牵使用。
2．开关风阀与送排风机联锁开启。排风温度低于排风
设定值时自动关闭风阀及送排风机。不带旁通系统流程图、控制原理图审核李远学量学校对变长辉
来长设计股德刚再】
iiKaoaaaoUKAc
图集号
06K301-1
iiiKaoaa~aouKAca
iiiKaoaa~aotiKAca此内容来自标准下载网
TS(D (DTE1
新凤4
1、控制对象：电动开关风阀、风机启停AP
CID-E+
2．检测内容：送、排风温度；过滤器堵塞信号、防冻信号；风机启停、工作、故障及手／自动状态。以上内容应能在DDC上显示。3．联锁及保护：风机启停、风阀联动开闭。风机启动以后，其两侧压差低于设定值时，故障报警并停机。过滤器两侧压差高于设定值时，自动报警。排风管处设置防冻开关，温度低于设定值时，自动关闭风机风阀新风换气机
电动开关风阀
风机启停控制信号
工作状态信号
故障状态信号
手/自动转换信号
风机压差检测信号
过滤器堵塞信号
防冻开关信号
排送风温度
数字输入
数字输出
模拟输入
模拟输出
不带旁通系统控制互连接线图
审核李远学专校对栾长辉趣设计殷德刚iiKaoaa~aol KAc
导线规格
4(0.75~ 1.5)
2(0.75~ 1.5)
2(0.75~ 1.5)
2(0.75~1.5)
2(0. /5~ 1.5)
2(0.75~ 1.5)
2(0.75~ 1.5)
2(0.75~ 1.5)
2(0.75~ 1.5)
图集号
06K301-1
iiiKaoaaaoukAca
iiiKaoaa~aoUi KAca
开关联锁风阀
排风机
电动风阀
防冻控制器
压差检测
开关联锁风阀
M旁通风阀
新风换气机
过滤器
过滤器旁通风阀
过滤器
新风换气机系统流程图
新风换气机
压差报警
压差报警@
压差报警
新风换气机控制原理图
电动风阀
送风机
压差检测
旁通控制器
注：1、排风比较干净、不会污染换热器时排风入■可不设过滤器。
2．外置过滤器设于新风、排风总管时，旁通管可不设过滤器。
3．夏热冬暖地区、温和地区以及系统不会霜冻的地区，新风入口可不设开关联锁风阀。4．在过渡季节利用全新风或冬季新风供冷不使用热交换器，此时开启旁通风管，注·1，风机压差检测信号根据楼宇自控的整体要求选择使用。防霜冻控制器根据各地气候条件选择使用。
2.开关风阀与送排风机联锁开启。排风温度低于设定值时自动关闭风阀及送排风机。3．通过比较室内、外空气焰差控制旁通阀的开启。
带旁通系统流程图、控制原理图（风机外置图集号
核李远学运校对来长辉来摄设计殿德刚民iKaoaa~aol KA
06K301-1
r Kaoaa~aou KAca
jii Kaoaa~aoli KAca
TS OTE1
cIdletFt
1．控制对象：电动开关风阀、风机启停。H
～24Vl～24Vl
新风换气机
DP3DP4L@P
卤MD3
ＡHＩRS
2，检测内容；送，排风温度；过滤器堵塞信号、防冻信号：风机启停、工作、故障及手/自动状态。以上内容应能在DDC上显示。3．控制方法：通过比较室内、外空气焰差控制旁通阀的开启。根据排定的工作程序，DDC按时启停风机。
4，联锁及保护：风机启停、风阀联动开闭。风机启动以后、其两侧压差低于设定值时，故障报警并停机。过滤器两侧压差高于设定值时，自动报警。排风管处设置防冻开关，温度低于设定值时，自动关闭风机、风阀。室内、外空气焰差小于设定值时，自动开启旁通阀。5.转轮式新风换气机过滤器电机控制应依据交换器类型进行选配。BM
ＧJＵ
NioIpl
电动开关风阀
风机启停控制信号
工作状态信号
故障状态信号
手/自动转换信号
风机压差检测信号
过滤器堵塞信号
防冻开关信号
排送风温度
数字输入」DI
数字输出
模拟输入」AI
模拟输出AO
带旁通系统控制互连接线图
图（风机外置）
审核李远学字校对栾长辉
秦丧娜设计殷德刚季
iiKaoaa~aotu KAc
导线规格
4(0.75~ 1.5)
2(0.75~1.5)
2(0.75~1.5)
2(0.75~ 1.5)
2(0.75~1.5)
2(0.75~1.5)
2(0.75~ 1.5)
2(0.75~1.5)
2(0.75~ 1.5)
图集号
06K301-1
iiiKaoaaaouiKAc
iii Kaoaa~aoti KAca
过滤器
排风机
新风换气机
过滤器
新风换气机系统流程图
口防冻控制器
压差检测
压差报警
新风换气机
排风机
压差检测
压差检测
压差报警
新风换气机控制原理图
旁通控制器
注：1、排风比较干净、不会污染换热器时、排风入口可不设过滤器。
2．外置过滤器设于新风，排风总管时，旁通管可不设过滤器。
3．夏热冬暖地区，温和地区以及系统不会霜冻的地区，新风入口可不设开关联锁风阀。4．在过渡季节利用全新风或冬季新风供冷时开启旁通排风机和新风换气机内的送风机，此时应计算送，排风量是否满足需求。注：1．风机压差检测信号根据楼宇自控的整体要求选择使用。防霜冻控制器根据各地气候条件选择使用。
2．开关风阀与送排风机联锁开启。排风温度低于设定值时自动关闭风阀及送排风机。3.通过比较室内、外空气焰差控制旁通阀及旁通风机的开启。
4．过滤器两侧压差超过设定值时自动报警。带旁通系统流程图、控制原理图（风机内置审核 李远学云校对栾长辉毛汉设计殷德刚i KaoaaaoU KAc?
图集号
06K301-1
iiiKaoaa-aou KAca
