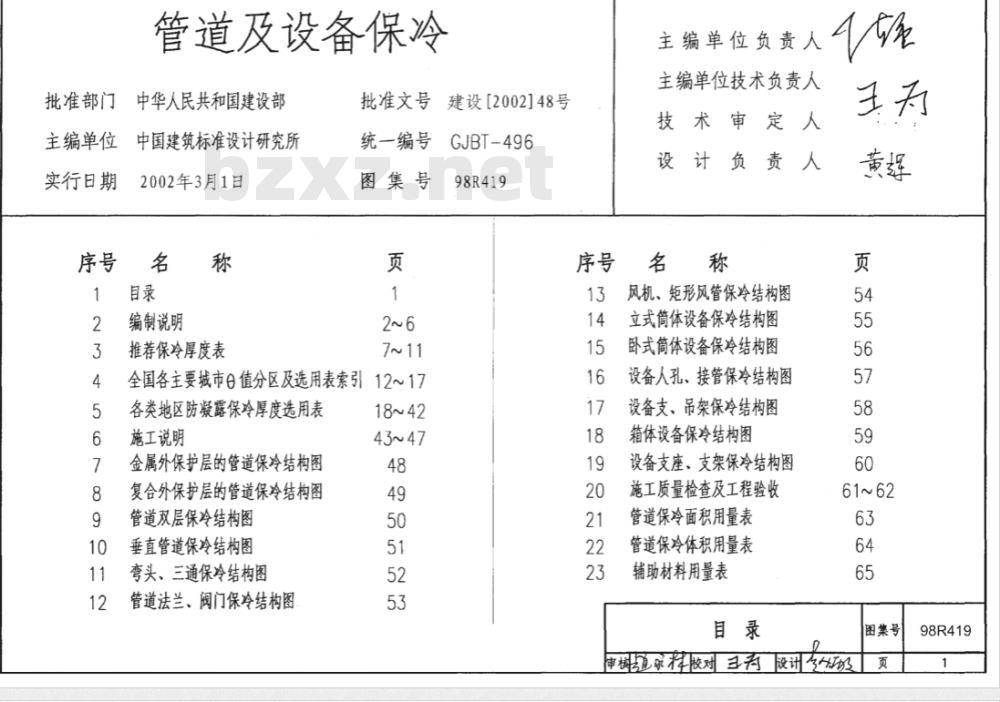

批准部门
主编单位
实行日期
管道及设备保冷
中华人民共和国建设部
中国建筑标准设计研究所
2002年3月1日
编制说明
推荐保冷厚度表
批准文号建设[2002]48号
统一编号
图集号
全国各主要城市θ值分区及选用表索引12~17各类地区防凝露保冷厚度选用表施工说明
金属外保护层的管道保冷结构图复合外保护层的管道保冷结构图管道双层保冷结构图
垂直管道保冷结构图
弯头、三通保冷结构图
管道法兰、阀门保冷结构图
GJBT-496
98R419
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
风机、矩形风管保冷结构图
立式筒体设备保冷结构图
卧式筒体设备保冷结构图
设备人孔、接管保冷结构图
设备支、吊架保冷结构图
箱体设备保冷结构图
设备支座、支架保冷结构图
施工质量检查及工程验收
管道保冷面积用量表
管道保冷体积用量表
辅助材料用量表
图集号
审核格胶对三有设计圾
98R419

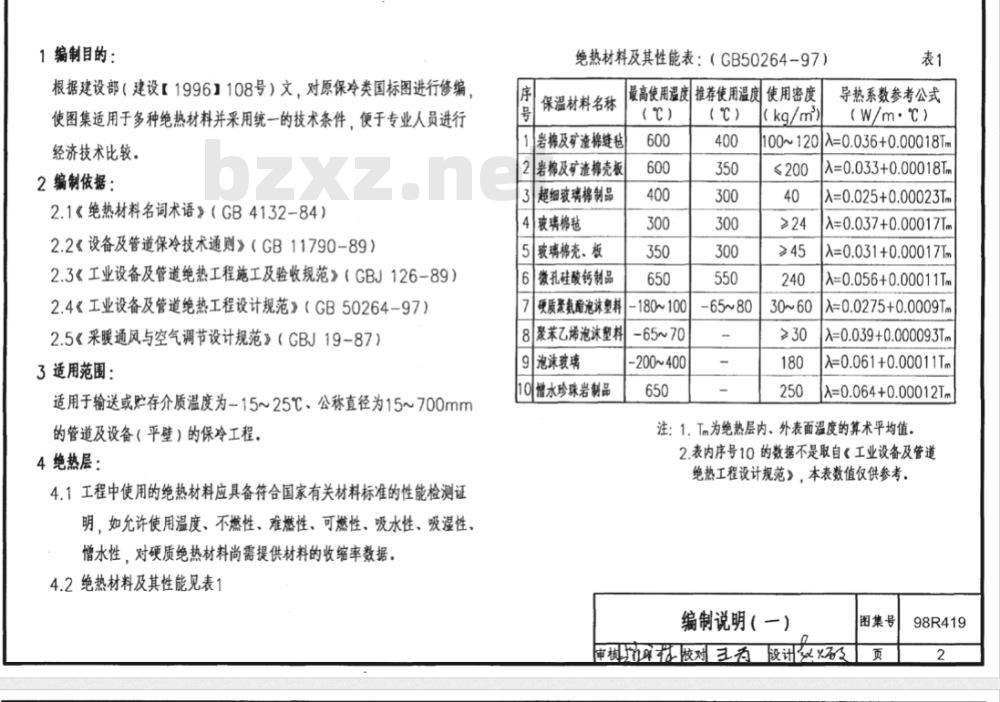

1编制目的：
根据建设部（建设【1996】108号）文，对原保冷类国标图进行修编使图集适用于多种绝热材料并采用统一的技术条件，便于专业人员进行经济技术比较。
2编制依据：
2.1《绝热材料名词术语》（GB4132-84）2.2《设备及管道保冷技术通则》（GB11790-89）2.3《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）2.4《工业设备及管道绝热工程设计规范》（GB50264-97）2.5《采暖通风与空气调节设计规范》（GBJ19-87）3适用范围：
适用于输送或贮存介质温度为-15~25℃、公称直径为15~700mm的管道及设备（平壁）的保冷工程。4绝热层：
4.1工程中使用的绝热材料应具备符合国家有关材料标准的性能检测证明，如充许使用温度、不燃性、难燃性、可燃性、吸水性、吸混性、增水性，对硬质绝热材料尚需提供材料的收缩率数据。4.2绝热材料及其性能见表1
绝热材料及其性能表：（GB50264-97）保温材料名称
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳板
超细玻璃棉制品
玻璃棉毡
玻璃棉壳、板
微孔硅酸钙制品
硬质聚氨酯泡沫塑料
聚苯乙烯泡沫塑料
泡沫玻璃
0增水珍珠岩制品
最高使用温度推荐使用温度使用密度(℃)
-180~100
-65~70
-200~400
-65~80
(kg/m）
100~120
≤200
导热系数参考公式
(W/m·℃）
入=0.036+0.00018Tm
入=0.033+0.00018Tm
入=0.025+0.00023Tm
入=0.037+0.00017T.
入=0.031+0.00017Tm
入=0.056+0.00011Tm
入=0.0275+0.0009T.
入=0.039+0.000093Tm
=0.061+0.00011T.m
入=0.064+0.00012Tm
注：1，T为绝热层内、外表面温度的算术平均值，2.表内序号10的数据不是取自《工业设备及管道绝热工程设计规范》，本表数值仅供参考，编制说明（一）
审核校对三为设发级
图集号
98R419

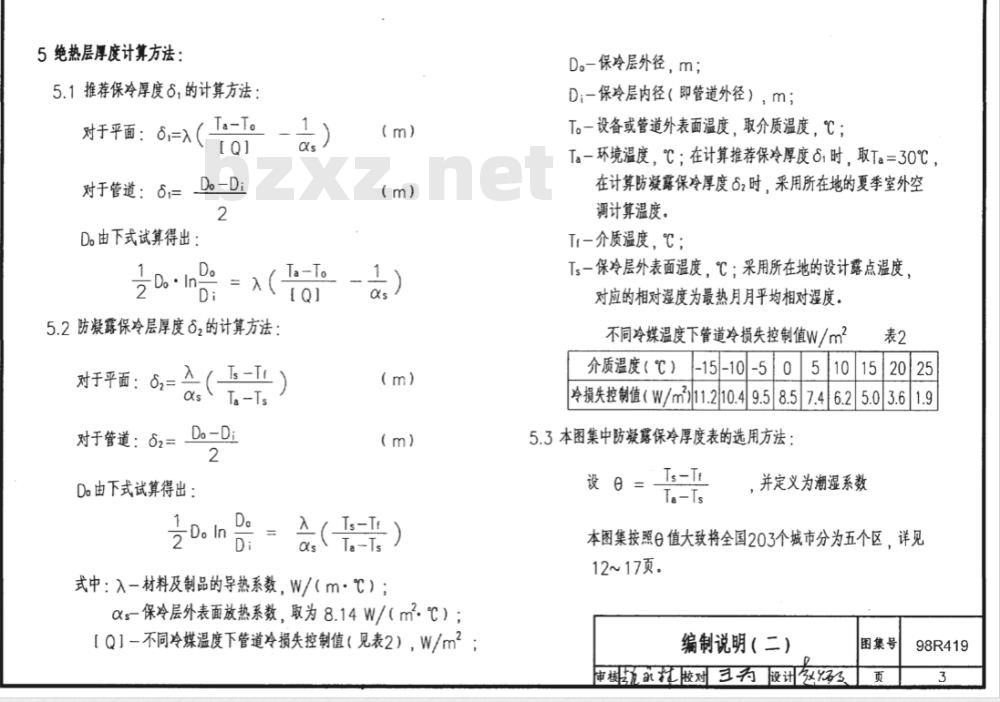

5绝热层厚度计算方法：
5.1推荐保冷厚度6，的计算方法：Ta-T。
对于平面：,=入（
对于管道：i=Do-Di
D。由下式试算得出：
5.2防凝露保冷层厚度62的计算方法：αs
a-T。
对于平面：,=（-L）
对于管道：02=D。-Di
D。由下式试算得出
入（Ts-Tf
Ta T。
式中：入-材料及制品的导热系数，W/（m·℃）；αs-保冷层外表面放热系数，取为8.14W/（m2℃）；【Q】-不同冷媒温度下管道冷损失控制值（见表2），W/m2D。一保冷层外径，m;
D;一保冷层内径（即管道外径），m；T。一设备或管道外表面温度，取介质温度，℃；Ta-环境温度，℃；在计算推荐保冷厚度，时，取Ta=30℃在计算防凝露保冷厚度62时，采用所在地的夏季室外空调计算温度。
Tr-介质温度，℃；
Ts一保冷层外表面温度，℃：采用所在地的设计露点温度对应的相对湿度为最热月月平均相对混度。不同冷媒温度下管道冷损失控制值W/m2介质温度（℃）
-15-10
冷损失控制值（W/m）11.210.49.58.55.3本图集中防凝露保冷厚度表的选用方法：设 = Ts-i
，并定义为潮湿系数
本图集按照θ值大致将全国203个城市分为五个区，详见12~17页。
编制说明（二）
审核胶对三为设计
图集号
98R419

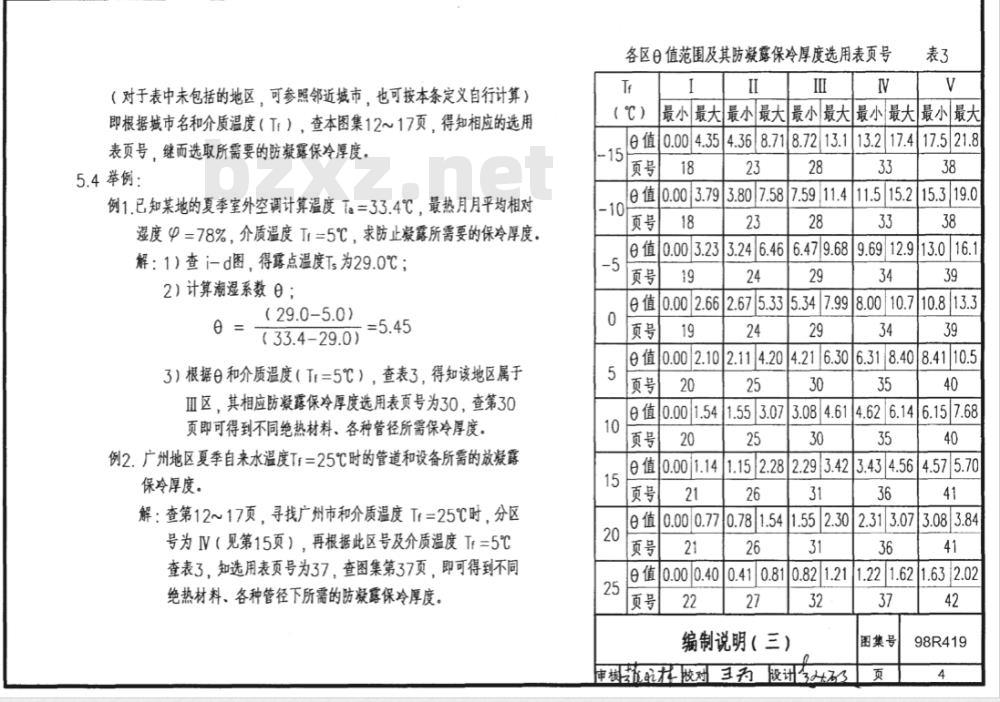

（对于表中未包括的地区，可参照邻近城市，也可按本条定义自行计算）即根据城市名和介质温度（T：），查本图集12~17页，得知相应的选用表页号，继而选取所需要的防凝露保冷厚度。5.4举例：
例1.已知某地的夏季室外空调计算温度Ta=33.4℃，最热月月平均相对湿度Φ=78%，介质温度Tr=5℃，求防止凝露所需要的保冷厚度。解：1）查i-d图，得露点温度Ts为29.0℃；2）计算潮湿系数θ；
(29.0-5.0)
(33.4-29.0)
3）根据θ和介质温度（Tr=5℃），查表3，得知该地区属于I区，其相应防凝露保冷厚度选用表页号为30，查第30页即可得到不同绝热材料、各种管径所需保冷厚度。例2.广州地区夏季自来水温度Tf=25℃时的管道和设备所需的放凝露保冷厚度。
解：查第12~17页，寻找广州市和介质温度Tf=25℃时，分区号为IV（见第15页），再根据此区号及介质温度Tf=5℃查表3，知选用表页号为37，查图集第37页，即可得到不同绝热材料、各种管径下所需的防凝露保冷厚度。各区A值范围及其防凝露保冷厚度选用表页号Tf
最小最大
0.00|4.35
0.00|3.79
0.00|3.23
最小最大
3.80|7.58
0.00|2.662
0.00|2.10
0.00|1.54
最小最大
8.72|13.1
最小最大
11.5|15.2
6.47|9.68
9.69|12.9
最小最大
17.5|21.8
15.3|19.0
2.29|3.423
3.43|4.56
编制说明（三）
审核范龙校对三为
设讯3
图集号
98R419

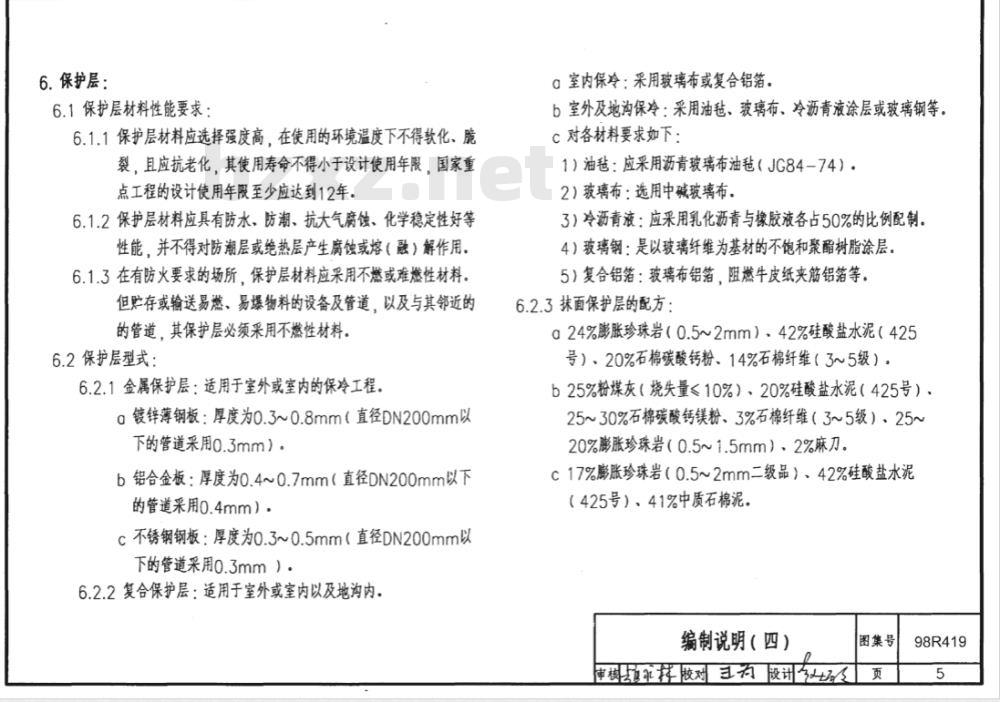

6.保护层：
6.1保护层材料性能要求：
6.1.1保护层材料应选择强度高，在使用的环境温度下不得软化、脆裂，且应抗老化，其使用寿命不得小于设计使用年限，国家重点工程的设计使用年限至少应达到12年。6.1.2保护层材料应具有防水，防潮、抗大气腐蚀、化学稳定性好等性能，并不得对防潮层或绝热层产生腐蚀或熔（融）解作用。6.1.3在有防火要求的场所，保护层材料应采用不燃或难燃性材料。但贮存或输送易燃、易爆物料的设备及管道，以及与其邻近的的管道，其保护层必须采用不燃性材料。6.2保护层型式：
6.2.1金属保护层：适用于室外或室内的保冷工程。g镀锌薄钢板：厚度为0.3~0.8mm（直径DN200mm以下的管道采用0.3mm）。
b铝合金板：厚度为0.4~0.7mm（直径DN200mm以下的管道采用0.4mm）。
c不锈钢钢板：厚度为0.3~0.5mm（直径DN200mm以下的管道采用0.3mm）：
6.2.2复合保护层：适用于室外或室内以及地沟内。α室内保冷：采用玻璃布或复合铝箔。b室外及地沟保冷：采用油毡、玻璃布、冷沥青液涂层或玻璃钢等。C对各材料要求如下：
1）油毡：应采用沥青玻璃布油毡（JG84－74）。2）玻璃布：选用中碱玻璃布。
3）冷沥青液：应采用乳化沥青与橡胶液各占50%的比例配制，4）玻璃钢：是以玻璃纤维为基材的不饱和聚酯树脂涂层。5）复合铝箔：玻璃布铝箔，阻燃牛皮纸夹筋铝箔等。6.2.3抹面保护层的配方：
24%膨胀珍珠岩（0.5~2mm）、42%硅酸盐水泥（425号），20%石棉碳酸钙粉、14%石棉纤维（3~5级）。b25%粉煤灰（烧失量≤10%）、20%硅酸盐水泥（425号）、25~30%石棉碳酸钙镁粉、3%石棉纤维（3~5级），25~20%膨胀珍珠岩（0.5~1.5mm）、2%麻刀，c17%膨胀珍珠岩（0.5~2mm二级品）、42%硅酸盐水泥（425号）、41%中质石棉泥。
编制说明（四）
审核托胶对有设计
图集号
98R419
7.防潮层：
7.1防潮层材料性能要求：
7.1.1防潮层材料应选择抗蒸汽渗透、防水和防潮性能好（吸水率不大于1%）：化学性能稳定、无毒且耐腐蚀：并不会溶（融）解绝热层和保护层：另外还要求在夏季不软化、不起泡、不流消：在低温时不脆化、不开裂、不脱落。7.1.2防潮层材料的耐燃性能应符合现行国家标准《建筑材料燃烧性能分级方法》（GB8624）规定的燃烧等级。7.1.3涂抹型防潮层材料，其软化温度不应低于65℃，粘接强度不应小于0.15MPo，挥发物不得大于30%：7.1.4对于不同介质温度，应选用不同水蒸汽渗透阻的材料做防潮层。本图集建议：介质温度为0～25℃时，防潮层的水蒸气渗透阻±1×105~4×10*（ms.Pa/g）；-15~0℃时，蒸汽渗透阻±2×105~1.33×105（ms.Pa/g）。7.2防潮层设置：
介质温度为0～25℃时，一般可设一道防潮层：－15～0℃时，设二道防潮层。用保护层兼做防潮层时，应注意接缝等节点处的密封施工。
7.3防潮层型式：
7.3.1涂抹防潮层：bzxz.net
采用玻璃布沥青胶涂层，即在保冷层外缠玻璃布后涂抹沥青胶，沥青胶重量配比为：50%的10石柱沥青，25～27%轻柴油，1%油酸，14~15%熟石灰粉，10~7%石棉，7.3.2包缠防潮层：
材料有聚乙烯薄板（厚0.15mm）、沥青玻璃布油毡、CPU卷材、复合铝箱等：其中CPU涂料是二液形材料，使用时按1:3重量比混合，随用随配。
8.辅助材料：
8.1镀锌铁丝：用于管道（小于DN450）外各层材料的捆扎。其中当管径为DN100以下时，采用20号或18号铁丝；管径为DN100以上时，用18号、16号铁丝：或采用钢带（见8.3）。8.2塑料绳：用于捆扎防潮层，代替镀锌铁丝。8.3钢带：用于设备、DN100以上的管道保冷层捆扎。当采用打抱箍紧固时，选用厚度0.15mm、宽15~20mm钢带；采用搭扣紧固时，选用厚度0.3~0.4mm、宽15~20mm钢带。8.4镀锌铁丝网：六角网孔，孔径15~20mm8.5嵌缝：有沥青胶、压敏胶带、CPU涂料等。8.6固定件：角钢30×4，钢板§=2~4mm8.7垫层：硬木块。
编制说明（五）
审核礼持校对三有设计级
图集号
98R419
公称管径DN（mm）
管道外径Di（mm）
微孔硅酸钙制品
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳、
超细玻璃棉制品
玻璃棉毡
玻璃棉管壳、板
聚氨酯泡沫塑料
泡沫玻璃
聚苯乙烯泡沫塑料
增水珍珠岩制品
微孔硅酸钙制品
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳、未
超细玻璃棉制品
玻璃棉毡
玻璃棉管壳、板
聚氨酯泡沫塑料
泡沫玻璃
聚苯乙烯泡沫塑料
增水珍珠岩制品
注：1.保冷厚度的单位为mm。
2.计算参数：环境温度取为30℃；放热系数为8.141W/（mz.℃）。3.介质温度为-15℃和-10℃时，冷损失分别小于16W/m和14W/m125
推荐保冷厚度表
（介质温度为-15℃、-10℃)
审概式胶对童辉
图集号
股讯配
98R419
公称管径DN（mm）
管道外径Di（mm）
微孔硅酸钙制品
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳、板
超细玻璃棉制品
玻璃棉毡
玻璃棉管壳、板
聚氨酯泡沫塑料
泡沫玻璃
聚苯乙烯泡沫塑料
增水珍珠岩制品
微孔硅酸钙制品
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳、本
超细玻璃棉制品
玻璃棉毡
玻璃棉管壳、板
聚氨酯泡沫塑料
泡沫玻璃
聚苯乙烯泡沫塑料
增水珍珠岩制品
注：1.保冷厚度的单位为mm。
2.计算参数：环境温度取为30℃；放热系数为8.141W/（m2.℃），3.介质温度为-5℃和0℃时，冷损失分别小于12W/m2和10W/m2.150
推荐保冷厚度表
（介质温度为-5℃、0℃）
审核花胶对黄辉
图集号
股计证
98R419
公称管径DN（mm）
管道外径Di（mm）
微孔硅酸钙制品
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳、板
超细玻璃棉制品
玻璃棉毡
玻璃棉管壳、板
聚氨酯泡沫塑料
泡沫玻璃
聚苯乙烯泡沫塑料
增水珍珠岩制品
微孔硅酸钙制品
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳、板
超细玻璃棉制品
玻璃棉毡
玻璃棉管壳、板
聚氨酯泡沫塑料
泡沫玻璃
聚苯乙烯泡沫塑料
增水珍珠岩制品
注：1.保冷厚度的单位为mm.
2.计算参数：环境温度取为30℃：放热系数为8.141W/（m2，℃），3.介质温度为5℃和10℃时，冷损失分别小于8W/mz和6W/mz。200
推荐保冷厚度表
（介质温度为5℃、10℃）
图集号
审核动将胶对量
98R419
公称管径DN（mm）
管道外径Di（mm）
微孔硅酸钙制品
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳、
超细玻璃棉制品
玻璃棉毡
玻璃棉管壳、板
聚氨酯泡沫塑料
泡沫玻璃
聚苯乙烯泡沫塑料
增水珍珠岩制品
微孔硅酸钙制品
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳、桂
超细玻璃棉制品
玻璃棉毡
玻璃棉管壳、板
聚氨酯泡沫塑料
泡沫玻璃
聚苯乙烯泡沫塑料
增水珍珠岩制品
注：1.保冷厚度的单位为mm.
2.计算参数：环境温度取为30℃；放热系数为8.141W/（m2.℃），3.介质温度为15℃和20℃时，冷损失分别小于4W/m2和3W/m2200
推荐保冷厚度表
（介质温度为15℃、20℃）
审核柱校对黄
图集号
98R419
公称管径DN（mm）
管道外径Di（mm）
微孔硅酸钙制品
岩棉及矿渣棉缝毡
岩棉及矿渣棉壳、板
超细玻璃棉制品
玻璃棉毡
玻璃棉管壳、板
聚氨酯泡沫塑料
泡沫玻璃
聚苯乙烯泡沫塑料
增水珍珠岩制品
注：1.保冷厚度的单位为mm。
2.计算参数：环境温度取为30℃；放热系数为8.141W/（m2.℃）。3.冷损失小于2W/m2，
推荐保冷厚度表
（介质温度为25℃）
图集号
审概代校对黄露设计
98R419
