国家建筑标准设计图集
17GL401
综合管廊热力管道敷设与安装
组织编制：中国建筑标准设计研究院中國计划出版社
图书在版编目（CIP）数据
国家建筑标准设计图集：综合管廊热力管道敷设与安装：17GL401/中国建筑标准设计研究院组织编制，北京：中国计划出版社，2017.12ISBN978-7-5182-0750-3
I.@国.·.Ⅱ.@中..·Ⅲ.@建筑设计一中国一图集②房屋建筑设备一管道敷设一建筑设计一中国一图集IV.DTU206②TU81-64
中国版本图书馆CIP数据核字（2017）第295077号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
综合管廊热力管道敷设与安装
17CL401
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/168印张32千字2017年12月第1版2017年12月第1次印刷★
ISBN978-7-5182-0750-3
定价：96.00元
综合管廊热力管道敷设与安装

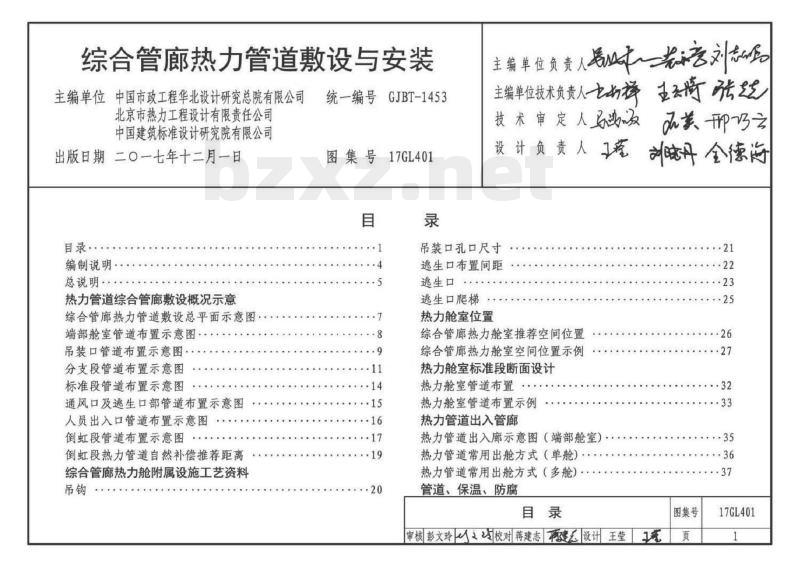

主编单位中国市政工程华北设计研究总院有限公司统一编号GJBT-1453北京市热力工程设计有限责任公司中国建筑标准设计研究院有限公司出版日期 二〇一七年十二月一日目录
编制说明·
总说明·
热力管道综合管廊敷设概况示意综合管廊热力管道敷设总平面示意图端部舱室管道布置示意图
吊装口管道布置示意图：
分支段管道布置示意图
标准段管道布置示意图
通风口及逃生口部管道布置示意图人员出入口管道布置示意图
倒虹段管道布置示意图
倒虹段热力管道自然补偿推荐距离综合管廊热力舱附属设施工艺资料吊钩
图集号17GL401
主编单位负责人刘
玉老崎张
主编单位技术负责人七动择
技术审定人饭
设计负责人落
吊装口孔口尺寸
逃生口布置间距
逃生口·
逃生口爬梯
热力舱室位置
综合管廊热力舱室推荐空间位置综合管廊热力舱室空间位置示例热力舱室标准段断面设计
热力舱室管道布置·
热力舱室管道布置示例
热力管道出入管廊
热力管道出入廊示意图（端部舱室）热力管道常用出舱方式（单舱）热力管道常用出舱方式（多舱）管道、保温、防腐
味丹全德#
图集号
审核彭文玲校对蒋建志建设王堂气页
17GL401
热力管道选用表
钢制热力管道外防腐做法
钢制热力管道应变监测
热力管道保温结构··
全年运行热力管道推荐保温厚度表冬季运行热力管道推荐保温厚度表热力管道防烫伤保温厚度表
穿舱室套管
热水管道穿墙防水装置安装图
防水装置选用条件
聚氨酯保温短管·
套管挡环、止水环.
套管·
膨胀止水条环
压紧法兰·
压紧短管..
热力管道附件
泄水、放气装置的设置
放气装置配管
泄水装置配管
放气阀安装示意图
分段阀安装示意图
疏水装置设置
补偿器说明
方形补偿器说明
方形补偿器选用
波纹管补偿器说明
单式轴向型补偿器选用表
外压轴向型补偿器选用表
外压直管压力平衡型补偿器选用表复式拉杆型补偿器选用
复式拉杆型补偿器选用表
单式铰链型补偿器选用
万向链型补偿器选用
铰链型补偿器选用表
套简补偿器说明
套筒补偿器选用表
旋转补偿器说明
旋转补偿器布置方式
旋转补偿器设计选型及计算
无推力精密旋转补偿器选用表
免维护旋转补偿器选用表
管道支座支架
水平管道支座说明
水平管道轴向滑动支座选用表
水平管道双向滑动支座选用表
水平管道导向支座选用表·
水平管道管夹轴向滑动支座选用表·水平管道管夹双向滑动支座选用表·水平管道管夹导向支座选用表······目录
审核彭文玲校对蒋建志建运设计王莹吃·68
图集号
17GL401
滑动支座支墩上安装。
管道支墩·
支墩配筋图··
支墩预埋件详图：
多层多管滑动支架
多层单管滑动支架·
单管门型滑动支架·
预埋件式双管托架
固定支架的常用结构形式
固定支架示例（DN500固定支架做法）目录
审核彭文玲校对蒋建志建设计王莹吃图集号
17GL401
1编制依据
编制说明
3编制原则
1.1本图集根据住房和城乡建设部建质函[2016]89号文“住房和城乡建设部关于印发《2016年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2本图集依据的主要标准规范
《城市综合管廊工程技术规范》《城镇供热管网设计规范》
《城镇供热管网工程施工及验收规范》GB50838-2015
CJJ34-2010
CJJ28-2014
《工业设备及管道绝热工程设计规范》GB50264-20131.3当依据的标准、规范进行修订或有新的标准、规范实施时，本图集与现行工程建设标准不符的内容，限制、淘汰的技术或产品视为无效。工程技术人员在参考使用时，应加以区分，并应对本图集相关内容进行复核后选用。2适用范围
本图集适用于供热热水介质设计压力P<1.6MPa，设计温度小于或等于130℃，公称直径DN<1200mm钢制金属管道与供热蒸汽介质设计压力P1.6MPa，设计温小于或等于350℃，公称直径DN<800mm钢制金属管道在现浇混凝土综合管廊内敷设安装。
本图集中热力管道综合管廊敷设整体工艺概况、综合管廊热力舱附属设施工艺资料、热力舱室位置、热力舱室标准段断面设计、热力管道出入管廊布置等为设计参考性内容。管道、管道保温、防腐，穿舱室套管、热力管道附件、管道支座支架等内容可直接选用。
3.1鉴于综合管廊现阶段发展水平的限制，本图集秉承安全及适用的原则进行编制。
3.2编制过程中从热力管道的特点与城市地下综合管廊的特点出发，针对热力管道综合管廊内敷设安装可能遇到的技术问题进行编制。
3.3涉及热力管道敷设过程中应用的常规安装方式与施工技术，结合管廊特点及规范要求，协调后有选择性的进行编制。4编制内容
4.1热力管道综合管廊敷设整体工艺概况示意；4.2综合管廊热力舱附属设施工艺资料；4.3热力舱室位置；
4.4热力舱室标准断面设计；
4.5热力管道出入管廊；
4.6管道、保温、防腐；
4.7穿舱室套管；
4.8热力管道附件；
4.9管道支座支架
5图集使用注意事项
5.1本图集用于现浇混凝土综合管廊内热力管道的敷设与安装。
5.2图集未编制热力管道固定支架的相关内容，设计人员需根据工程实际情况与土建结构等相关专业配合进行设计。编制说明
图集号
审核彭文玲校对蒋建志建设计王莹艺页17GL401
1综合管廊说明
总说明
2.7热力管道入廊/出廊及主管道分支出线应避免廊外管道对1.1综合管廊为建设于城市地下用于容纳两类以上城市工程管线的构筑物及附属设施。
1.2本图集中热力管道是指敷设于综合管廊舱室内的市政公用热力工程管线。
1.3热力管道舱室指由结构本体分隔的用于容纳以市政公用热力工程管线为主的管道敷设空间。2总体要求
2.1综合管廊热力管道舱室每间隔一定距离应设置吊装口、人员出入口、通风口、逃生口、分支口等附属设施，舱室内应设置吊钩、拉环或导轨，管道支撑或预埋件等安装附属设施；依据工艺要求设置必要的通风、电气、监控、通讯、安防、给排水等设施；热力舱室应设置必要的指示或警示标志。2.2热力管道、管道组成件的选择均应满足设计条件与运行工况下材料的强度与疲劳要求。2.3热力管道的保温材料应采用不燃材料或难燃材料。避免利用施工过程中需使用明火操作的材料。2.4热力管道固定支架的设置需与管廊的土建结构设计，管廊进出线位置，分支等因素综合考虑，应在管廊结构承载能力范围内合理选择补偿方式、设置固定支架。2.5热力管道滑动支座要求：滑动支座的允许位移长度及在支架上的安装位置应满足管道热态及冷态情况下的变形要求。滑动支座摩擦副宜采用聚四氟乙烯。2.6长距离直段管廊中敷设的热力管道直管段，支座间距宜以统一的模数布置（特殊要求除外），以方便在管廊本体结构预置生根及专业间的配合。
廊内管道的牵制及相互影响。必要时应进行应力分析，根据应力结果采取相应技术措施以隔离。2.8管廊内的热力管道布置不应影响管廊巡检、运输通道及各种维修操作空间；不应影响或阻碍人员逃生口、通风口。2.9热力管廊的最低点，管廊倒虹段，宜设置事故排水，事故排水泵宜采用热水泵。
2.10蒸汽介质热力管道的排气管应引至综合管廊外部安全空间，不得随意排放，不得污染环境，并应与周边环境相协调。2.11蒸汽管道阀门附件宜采用焊接连接。2.12热力管道不应与无关的电力电缆同舱敷设。2.13综合管廊内间歇运行的热力管道或季节性运行的热力管道，保温结构宜设置隔汽层。保温材料不宜采用吸湿性材料。2.14热力管道支吊架、紧固件、支座预埋件均应采用热镀锌件。
2.15敷设输送介质为热水的热力管道舱室逃生口间距不应大于400m。当热力管道输送蒸汽或高温热水（水温超过100℃）时，逃生口间距不应大于100m。逃生口应设置醒目的引导或指示标志。
2.16热力管道穿过管廊壁时宜设置防水套管。本图集提供的热水管道防水套管宜工厂预制，并配合土建施工整体预留，做好封堵。安装时穿管再与所接管道焊接连接。套管的位置应避开管廊后浇带、伸缩缝及相邻的地下管线或构筑物。尽量避免套管内管道承受径向荷载。蒸汽及高温热水管道防水套管需由专业人员另行设计。
总说明
图集号
审核彭文玲校对蒋建志建设计王莹页17GL401
3热力管道及附件的要求
3.1入廊热力管道管材宜采用Q235B、10号钢、20号钢，并应满足相应的设计压力、设计温度条件下的强度要求。3.2三通、弯头、变径等管路附件应采用机制管件。3.3弯头宜采用无缝热压弯头。方形补偿器的弯管曲率半径不应小于4倍管径。
3.4穿过管廊壁防水套管内的管段宜采用工厂预制直埋热水管或预制直理蒸汽管。
3.5输送高温热水或蒸汽的钢管要求在生产厂内进行100%X射线探伤并做水压试验。
3.6蒸汽管道与高温水管道设计、施工应符合压力管道相关规范。
4热力管道的施工与验收要求
4.1管道及管路附件在储存、运输、安装全过程中不得损坏。4.2安装准备
4.2.1管道及管路附件应进行外观检查。表面不得有坑洞、破损等现象。
4.2.2管道安装前应清除封闭物及其他杂物。4.3管道的材质、规格应符合设计指定的产品标准4.4接口
4.4.1管道安装坡向、坡度应符合设计要求。应按管道的中心线和管道的坡度对接管口。
4.4.2对接管口应在距离接口两端各200mm处检查管道平直度充许偏差为0～1mm，在所对接管道的全长范围内，允许偏差为0~10mm。
4.4.3管道对口处应垫置牢固，在焊接过程中不得产生错位和变形。
4.4.4管道焊口距支架的距离应满足焊接操作的需要。4.4.5管道现场接口焊接宜采用氩弧焊打底，焊缝进行100%X射线探伤检查。焊缝射线探伤不得小于现行国家标准《无损检测金属管道熔化焊环向对接接头射线照相检测方法》GB/T12605的II质量要求。
5压力试验
5.1热力管道压力试验应按强度试验、严密性试验的顺序进行。
5.2压力试验介质宜采用清洁水。试压用水应排到指定地点，不得随意排放，不得污染环境。5.3压力试验前，应确保试压管段范围内有可靠的排水设施。避免试压结束后管廊内积水：焊接质量外观和无损检验应合格；管道自由端的临时加固装置应安装完成：试验管道与其他管道应用盲板或采取其他措施隔开，不得影响其他系统的安全。5.4强度试验压力、严密性试验压力应按设计要求进行。设计无要求时按照《城镇供热管网工程施工及验收规范》CJJ28-2014的规定执行。
5.5压力试验方法和合格判定标准应符合《城镇供热管网工程施工及验收规范》CJJ28-2014的规定。6运营维护
6.1热力管道焊缝及管道附件应定期检查腐蚀情况。6.2在管道应力可能造成破坏的管段处设置应变检测。6.3其他运营维护要求见相关运营规范或制度总说明
图集号
审核彭文玲校对蒋建志建设计王莹页17GL401
端部舱室
参考第8页
图形符号
吊装口
参考第9、10页
分支段
参考第11页
支廊检查井
综合管廊
管廊端部井
管廊吊装口
管廊通风口
逃生口
参考第15页
标准段
参考第14页
通风口
参考第15页
XXxX路
热力舱
其他舱室
吊装口
参考第9、10页
分支段
参考第12页
综合管廊热力管道总平面布置示意图图例
图形符号
说明：本平面图仅为表达综合管廊组成概况示意，不代表实际工程。未表示管廊倒虹段，倒虹段参考本图集第17、18页。名称
管廊逃生口
综合管廊分支
人员出入口
管廊外扩段
图形符号
分支段
参考第13页
热力混合舱
热力舱
热力管线
固定支架
导向支架
方形补偿段
图形符号
综合管廊热力管道敷设总平面示意图人员出入口
参考第16页
波纹补偿器
分段阀门
放气点
泄水点
图集号
审核石英美校对罗运晖设计刘晓丹味页
17GL401
其他舱室
热力管道
端部井管道平面布置示意图
廊外阀室
管廊端部舱室
管廊端部井
管廊热力舱室标准段
变形缝
热力管道
管廊热力舱室标准段
1-1部面图
室外地坪
热力管道
廊外阀室
说明：1.源头热力管道入廊宜设置端井，端井内宜依据工程需要设置人孔、集水坑、通风等设施。
2.管道布置宜与管廊标准断面布置统一考虑。3.管廊内外管线连接处应采取密封、防水和防止差异沉降的措施4.注意控制管廊内外连接的管道应力、热位移的相互影响。应根据应力分析计算结果采取相应技术措施予以隔离。端部舱室管道布置示意图
审核石英美校对刘晓丹晓丹设计罗运晖牛图集号
17GL401
标准段
标准段
热力管道
吊装孔口
桩号定位线
吊装口h2平面管道布置图
吊装口段
热力舱
其他舱室
桩号定位线
吊装口h1平面管道布置图
吊装口段
热力管道
标准段
标准段
吊装孔口
热力管道
热力舱
吊装孔可
1-1部面图
室外地坪
说明：1.综合管廊热力舱吊装口规划位置应与管廊总体专业配合。可单独设置或与其他非电缆、天然气舱室合并布置。吊装口孔口位置、尺寸及吊钩位置应与土建结构专业配合。
2.热力舱吊装口尺寸应满足设备、管道出入要求及吊装作业的需要。
3.热力舱吊装口应根据需要设置必要的照明、栏杆等辅助设施。
4.吊装口应能防止地面雨水的渗漏。5.设置自然补偿时宜充分利用吊装口上部空间。6.管道布置不应影响吊装口的使用。吊装口管道布置示意图
审核石英美校对刘晓丹味丹设计孙宁了图集号
17GL401
