国家建筑标准设计图集
17GL601
家凡尔
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
综合管廊缆线敷设与安装
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院
国家建筑标准设计图集
17GL601
综合管廊缆线敷设与安装
组织编制：中国建筑标准设计研究院中國计划出版社
编制组负责人：
编制组成员：
审查组成员：
项目负责人：
王进民
马学良
项目技术负责人：孙兰

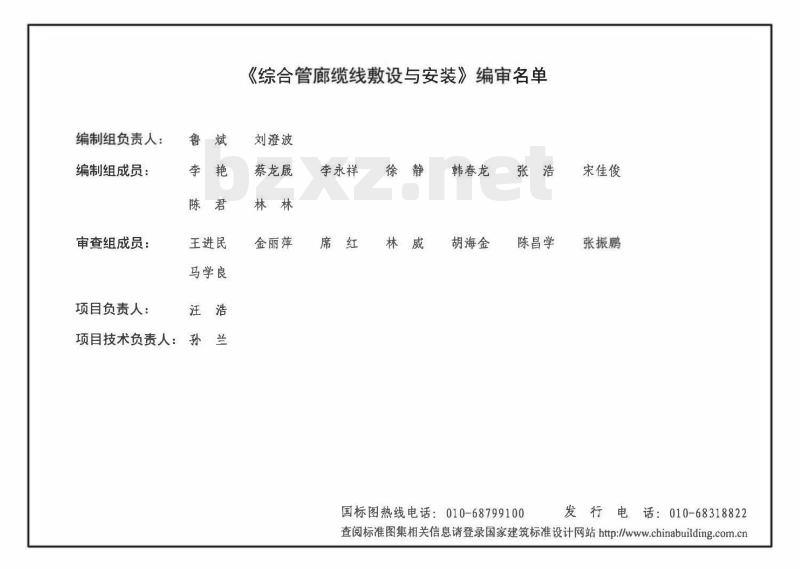

《综合管廊缆线敷设与安装》编审名单刘澄波
蔡龙晟
金丽萍
李永祥
席红林威
韩春龙
胡海金
陈昌学
国标图热线电话：010-68799100宋佳俊
张振鹏
发行电话：010-68318822
查阅标准图集相关信息请登录国家建筑标准设计网站 http://chinabuilding.com.cn综合管廊缆线敷设与安装
主编单位
上海电力设计院有限公司

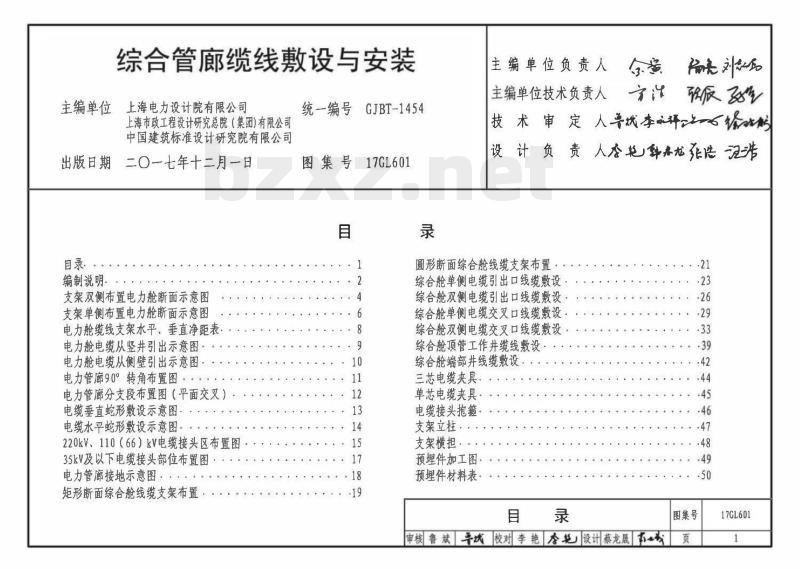

上海市政工程设计研究总院（集团）有限公司中国建筑标准设计研究院有限公司出版日期　二〇一七年十二月一日目录
编制说明
支架双侧布置电力舱断面示意图支架单侧布置电力舱断面示意图电力舱缆线支架水平、垂直净距表，电力舱电缆从竖井引出示意图
电力舱电缆从侧壁引出示意图
电力管廊90°转角布置图：
电力管廊分支段布置图（平面交叉）电缆垂直蛇形数设示意图·
电缆水平蛇形敷设示意图
220kV、110（66）kv电缆接头区布置图35kV及以下电缆接头部位布置图电力管廊接地示意图．·
矩形断面综合舱线缆支架布置
统一编号
GJBT-1454
图集号
17GL601
主编单位负责人
主编单位技术负责人
技 术 审 定 人普戏李以升能设 计 负 贵 人杏范致春龙张选说造圆形断面综合舱线缆支架布置
综合舱单侧电缆引出口线缆敷设综合舱双侧电缆引出口线缆数设综合舱单侧电缆交叉口线缆数设综合舱双侧电缆交叉口线缆数设综合舱顶管工作井缆线数设
综合舱端部井线缆敷设
三芯电缆夹具，
单芯电缆夹具·
电缆接头抱箍
支架立柱
支架横担·
预埋件加工图·
预埋件材料表·
审核鲁斌手试校对李艳全光设计蔡龙晟.21
图集号
17CL601

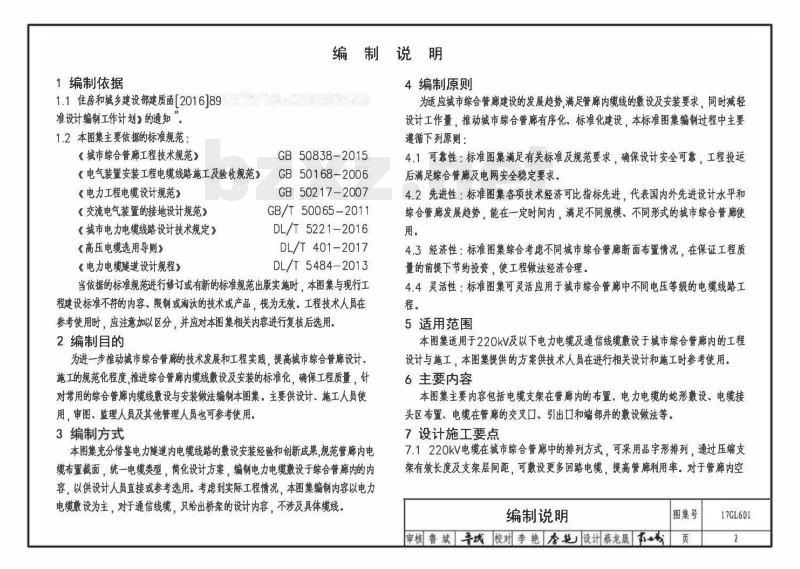

1 编制依据
1.1 住房和城乡建设部建质函[2016]89准设计编制工作计划》的通知“。1.2本图集主要依据的标准规范：《城市综合管廊工程技术规范》《电气装置安装工程电缆线路施工及验收规范》《电力工程电缆设计规范》
《交流电气装置的接地设计规范》《城市电力电缆线路设计技术规定》《高压电缆选用导则》
《电力电缆隧道设计规程》
编制说明
4编制原则
为适应城市综合管廊建设的发展趋势,满足管廊内缆线的数设及安装要求，同时减轻设计工作量，推动城市综合管廊有序化、标准化建设，本标准图集编制过程中主要遵循下列原则：
GB 50838-2015
GB 50168-2006
GB 50217-2007
GB/T 50065-2011
DL/T 5221-2016
DL/T 401-2017
DL/T 5484-2013
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2 编制自的
为进一步推动城市综合管廊的技术发展和工程实践，提高城市综合管廊设计、施工的规范化程度，推进综合管廊内缆线数设及安装的标准化，确保工程质量，针对常用的综合管廊内缆线敷设与安装做法编制本图集·主要供设计、施工人员使用，审图、监理人员及其他管理人员也可参考使用。3编制方式
本图集充分借鉴电力隧道内电缆线路的敷设安装经验和创新成果，规范管廊内电统布置截面统一电统类型简化设计方案编制电力电统数设子综合管廊内的内容，以供设计人员直接或参考选用。考虑到实际工程情况，本图集编制内容以电力电缴款设为主，对于通信线缆，只给出桥架的设计内容，不涉及具体缆线4.1 可靠性：标准图集满足有关标准及规范要求，确保设计安全可靠，工程投运后满足综合管廊及电网安全稳定要求。4.2先进性：标准图集各项技术经济可比指标先进，代表国内外先进设计水平和综合管廊发展趋势，能在一定时间内。满足不同规模、不同形式的城市综合管廊使用。
4.3 经济性：标准图集综合考虑不同城市综合管廊断面布置情况，在保证工程质量的前提下书约投资，使工程做法经济合理。4.4灵活性：标准图集可灵活应用于城市综合管廊中不同电压等级的电缆线路工程。
5 适用范围
本图集适用于220kV及以下电力电缆及通信线敷设于城市综合管廊内的工程设计与施工，本图集提供的方案供技术人员在进行相关设计和施工时参考使用6主要内容
本图集主要内容包括电缆支架在管廊内的布置、电力电缆的蛇形敷设、电缆接头区布置、电在管廊的交叉口、引出口和端部井的敷设做法等。7设计施工要点
7.1 220kV电在城市综合管廊中的排列方式，可采用品字形排列，通过压缩支架有效长度及支架层间距，可数设更多回路电缆，提高管廊利用率。对于管廊内空编制说明
图集号Www.bzxZ.net
审核鲁斌手洗校对李艳企光设计蔡龙晟页
17CL601
间宽裕，规划电回路数较少的工程，可采用三角形分相排列及竖直排列的方式，此种设方式电统额定载流量略有提高，但所占空间更大7.
缆通常采用直线款设，66kV~220kV电缆宜采用蛇形敷设。7.3蛇形款设分为水平蛇形或垂直蛇形，具体采用何种方式由工程设计根据电缆数设空间确定：水平蛇形需占用更多的横向空间，垂直蛇形需占用更多的竖向空间，两者在实际工程中均被证明是安全可靠的。城市综合管廊内66kV及以上电缆蛇形数设的波节、波幅应根据系统参数、电缆参数、支架长度及间距等因素计算确定。
数设方式，电缆由常规段蛇形款设方式转换为直线敷设方式的过渡部位处应进行不少于一处的刚性固定。
缆安全数设的前提下进行支架、夹具布置设计，并合理利用管廊内预留吊攀及活动支架。220kV、110（66）kV电缆的数设弯曲半径较大，所需管空间较大，宜优先考虑利用引出口顺接引出：当不满足电缆敷设要求时可利用竖并进行数设。
或水平空间设置电缆接头。在电缆接头位置，将需要安装接头的电缆（单相）从安装电缆的位置数设至接头区域，完成接头安装后回复到原电支架位置，然后进行另一相电缆接头的安装。因要考虑电缆换位箱位置，需将二相接头间距适当放大，为今后因电缆故障而需更换留有足够的空间。在接头部位的电缆上，应设置不少于1处的刚性固定35kV、10kV三芯电统因接头设置相对简易，可利用管廊内原电缆数设支架横担进行安装同层支架横担上电缆应避免在同一档支架内进行接头安装。在接头部位的电缆上，应设置不少于1处的刚性固定。7.
50065中的有关规定。管廊设计、施工过程中可预留接地埋件，待防水层施工完毕后对管廊综合接地电阻进行测量，当管廊综合接地电阻小于1Q时，可不采用人工接地体：当综合接地电阻大于1Q时，应设置人工接地体使管廊综合接地电阻小于1Q。管廊内设置通长接地镀锌扁钢带时，镀锌扁钢带截面应进行热稳定校验，且不宜小于50mmx5mm在现场电焊搭接，不得使用螺栓连接方法接地扁钢与电缆支架需可靠焊接，且与接地装置可靠连接。焊接部位需采用合适的防脑处理方式。
三段或三的倍数段，采用交叉互联接地方式。交流系统单芯电力电缆及其附件的外护层绝缘等部位，应设置过电压保护。过电压保护器的接地电阻不大于4Q。为保护电缆接头外护层不受破坏，应降低护层保护器引线的波阻抗和过电压时的压降。护层交叉互联应用同轴电缆作为引线，且长度不宜超过15m。同轴电缆及接地线应依据满足接地故障时的热稳定要求进行截面选型。7.
外，尚应符合国家相关现行标准的规定7.
具。电筑夹具选型应根据蛇形数设和电动力计算确定，材料宜选用非铁磁性材料。对于电缆接头，应采用接头抱箍进行固定按线路走向要求，在电力管廊端墙和侧墙连接外部电力排管或缆线管廊处，应在电缆敷设工作完成后采用防水堵料或成品封堵件对电缆与留空的空陈部分进行封堵7.
编制说明
图集号
审核鲁斌试校对李艳企花设计蔡龙晟页
17CL601
预留精盒
110(66)kV电缆
220kv电缆
220kV电熨接头区
220kV电缆
方案一
预警格金
B35kv、10kv电缆
方案二
1.220kV、110（66）kV电缆宜采用品字形数设于单层支架，并应按电缆的热伸缩量作蛇形数设设计。可预留接头区横担。2.35kV、10kV电缆采用水平直线敷设。p000
3.35kV、10kV电缆支架间距不宜大于1.5m；220kV、110（66）kV电缆支架间距需按蛇形敷设设计确定，且为35kV、10kV电缆支架间距整数倍4.除控制电缆外，每档支架数设的电缆不宜超过3根5.图中支架间距要求见本图集第8页。支架双侧布置电力舱断面示意图审核鲁斌手洗校对李艳查范设计蔡龙晟图集号
17GL601
预留槽盒
35kV、10kV电缆
Q220kv.110（66）kv电缆2回Q
220kv电缆接头区
220kV电缆2回
方案三
纯支架
支架双侧配置电力舱断面图
1.220kV、110（66）kV电缆宜采用品字形敷设于单层支架，并应按电缆的热伸缩量作蛇形敷设设计，可预留接头区横担。2.35kV、10kV电缆采用水平直线数设。3.35kV、10kV电缆支架间距不宜大于1.5m；220kV、110（66）kV电缆支架间距需按蛇形设设计确定，且为35kV、10kV电缆支架间距整数倍。4.除控制电缆外。每档支架设的电缆不宜超过3根。5.图中支架间距要求见本图集第8页。支架双侧布置电力舱断面示意图审核鲁斌普试校对李艳查范设计蔡龙晟图集号
17GL601
预留槽盒
35kv、10kv电缆
方案—
预留精盒
110(66)kv电缆
220kV.110(66）kv电缆
220kV电缆接头区
220kv电缆
方案二
1.220kV、110（66）kV电缆宜采用品字形敷设于单层支架，并应按电缆的热伸缩量作蛇形数设设计，可预留接头区横担。2.35kV、10kv电缆采用水平直线敷设3.35kV、10kV电缆支架间距不宜大于1。4.除控制电缆外，每档支架敷设的电缆不宜超过3根。5.图中支架间距要求见本图集第8页。支架单侧布置电力舱断面示意图审核鲁斌普试校对李艳查范设计蔡龙晟图集号
17GL601
预窗精盒
35kv、10kv电缆
220kv.110(66）kv电
220kv电缆接头区
220kv电缆
方案三
电缆支架
支架单侧配置电力舱断面图
1.220kV、110（66）kV电缆宜采用品字形敷设于单层支架，并应按电缆的热伸缩量作蛇形敷设设计，可预留接头区横担。2.3
3.35kV、10kV电缆支架间距不宜大于1.5m：220kV、110（66）kV电缆支架间距需按蛇形数设设计确定，且为35kV、10kV电缆支架间距整数倍。4.除控制电缆外，每档支架敷设的电缆不宜超过3根、5.图中支架间距要求见本图集第8页。支架单侧布置电力舱断面示意图审核鲁斌普试校对李艳查范设计蔡龙晟图集号
17GL601
线路支架允许跨距（mm）
线路类型
35kV及以下中压电缆
35kV以上的高压
弱电电缆桥架
数设方式
800~1000
1500~2000
线缆支架层间最小净距（mm）
35kV、10kV电缆支架层间
35kV10kV电缆支架距地坪
220kV.110（66）kV电统支架层间220kV.110（66）kV电缆支架距地坪自用桥架支架距顶
弱电线缆桥架支架层间
最上层支架距顶板
单侧支架与壁间通道
两侧支架间净通道
同层电缆间最小净距（mm）
三芯电缆间净距
电缆距支架边缘
1000~1500
1500~2000
100~150
35（并不应小于1d)
1.电缆各支持点之间的距高（除垂直蛇形数设外），不宜大于左表允许跨距规定。
2.电缆支架的层间距高要求，应满足能方便地数设电缆及其固定、安装接头的要求，且在多根电缆同置于一层情况下，可更换或增设任一根电缆及其接头。3.电缆最上层支架距其他设备的净距不应小于300mm：当无法满足时应设置防护板。
4.电缆支架距地坪净距除满足本图集要求外，还应满足排水泵排水管及阀门安装要求。
5.电缆、弱电桥架距水管净距c不宜小于800mm，并应满足阀门等水管配件安装要求，
6.自用桥架支架据项净距除应满足本图集要求外，还需满足自用电缆向上引出转弯半径要求。7.除控制电缆外，每档支架敷设的电缆不宜超过3根。当电缆支架长度满足电缆款设间距要求、强度满足电缆承重要求时可适当增加同层电缆支架上电缆的根数。8.表格中d为电缆直径(mm)。
电力舱缆线支架水平、垂直净距表审核鲁斌手洗校对李艳企光设计蔡龙晟号图集号
17CL601
电力舱电缆竖井引出线缆敷设
支架与墙间距露满足
电缆专曲半径要求
1.220kV、110（66）kV电缆在竖并内采用三芯夹具固定，直线敷设。蛇形敷设转换成直线敷设的过渡部位或转弯处部位的电缆，应有不少于一处的刚性固定2.垂直引上敷设时采用单芯夹具固定，各支持点间距不大于1.5m。3,电缆在穿越竖井敷设过程中需保证人行通道距离，并满足电力部分运检要求。电力舱电缆从竖井引出示意图
审核鲁斌手试校对李艳查范设计蔡龙展图集号
17GL601
