【04SG309】 钢筋焊接网混凝土楼板与剪力墙构造详图

基本信息

标准号: 04SG309

标准图集号:04SG309

标准图集名称:钢筋焊接网混凝土楼板与剪力墙构造详图

标准图集类别:结构

标准状态:现行

发布日期:1615478400

实施日期:1092499200

作废日期:1504195200

下载格式:pdf zip

关联标准

替代情况:代替标准号:17G309

出版信息

主编单位:北京邢钢焊网科技发展有限责任公司,中国建筑标准设计研究院

图集简介

本图集为焊接网配筋的现浇混凝土楼(屋)板和钢筋混凝土墙体的结构构造,适用于非抗震地区和抗震设防烈度为6~8度地区的一般工业与民用建筑房屋及一般构筑物。图集内容包括混凝土楼(屋)板和剪力墙的钢筋焊接网布网原则、拼接与安装方法及其结构构造。本图集供设计人员、制造加工单位和施工人员使用。本图集为国内首次编制,对积极推广应用钢筋焊接网,充分发挥焊接网工程施工周期短、工厂制作、现场拼装和容易保证施工质量的优点,有积极推动作用。

标准图集图片预览






标准内容

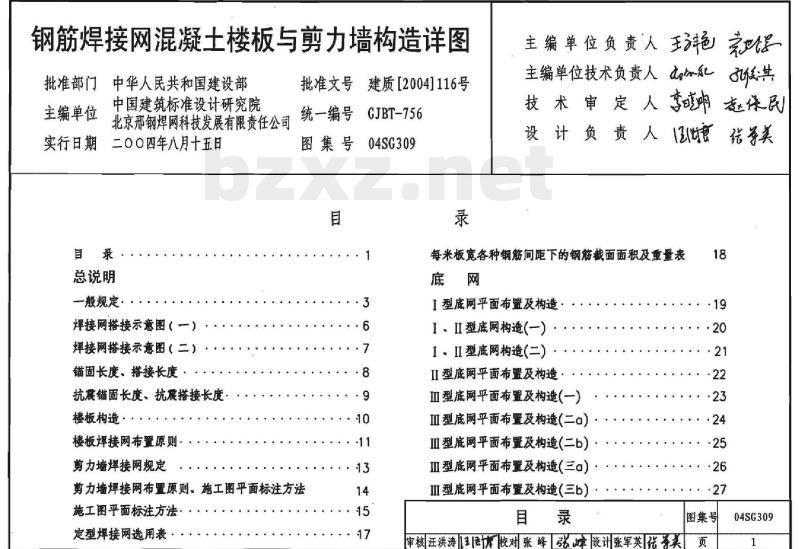

钢筋焊接网混凝土楼板与剪力墙构造详图批准部门中华人民共和国建设部建质[2004]116号
批准文号
北京邢钢焊网科技发展有限责任公司统一编号GJBT-756中国建筑标准设计研究院
主编单位
图集号
实行日期二〇〇四年八月十五日04SG309
总说明
一般规定·
焊接网搭接示意图(一)
焊接网搭接示意图(二)
锚固长度,搭接长度
抗震锚固长度,抗震搭接长度,楼板构造·
楼板焊接网布置原则
剪力墙焊接网规定
剪力墙焊接网布置原则、施工图平面标注方法施工图平面标注方法
定型焊接网选用表
主编单位负责人王主
主编单位技术负责人a共
技术审定人态保民
设计负责人食张美
每米板宽各种钢筋间距下的钢筋截面面积及重量表底网
I型底网平面布置及构造
I·IⅡI型底网构造(—)
II型底网构造(二)
II型底网平面布置及构造
型底网平面布置及构造(一)
IⅢI型底网平面布置及构造(二o)IⅡI型底网平面布置及构造(二b)ⅢI型底网平面布置及构造(三α)II型底网平面布置及构造(三b)目录
审核汪洪涛情校对张峰弘峰设计张军英张哥美18
图集号
04SG309

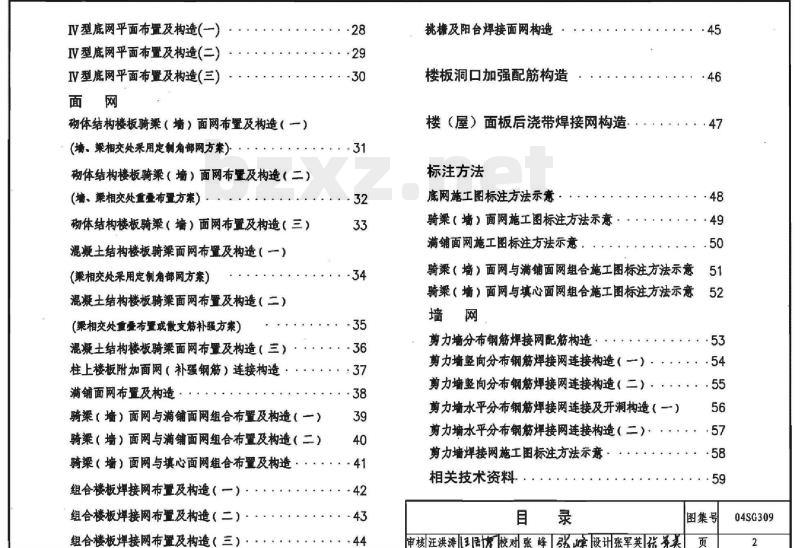

IV型底网平面布置及构造()
IV型底网平面布置及构造(二)
IV型底网平面布置及构造(三)面网
砌体结构楼板骑梁(墙)面网布置及构造(一)(墙、梁相交处采用定制角部网方案)砌体结构楼板骑梁(墙)面网布置及构造(二)(墙、梁相交处重叠布置方案)砌体结构楼板骑梁(墙)面网布置及构造(三)混凝土结构楼板骑梁面网布置及构造()(梁相交处采用定制角部网方案)混凝土结构楼板骑梁面网布置及构造(二)(梁相交处重受布置或散支筋补强方案)混凝土结构楼板骑梁面网布置及构造(三)柱上楼板附加面网(补强钢筋)连接构造满铺面网布置及构造·
骑梁(墙)面网与满铺面网组合布置及构造(一)骑梁(墙)面网与满铺面网组合布置及构造(二)骑梁(培)面网与填心面网组合布置及构造:组合楼板焊接网布置及构造(一):组合楼板焊接网布置及构造(二)::组合楼板焊接网布置及构造(三):··28
··38
挑檐及阳台焊接面网构造
楼板洞口加强配筋构造
楼(屋)面板后浇带焊接网构造标注方法
底网施工图标注方法示意
骑梁(墙)面网施工图标注方法示意:满铺面网施工图标注方法示意,45
骑染(墙)面网与满铺面网组合施工图标注方法示意51
骑梁(墙)面网与填心面网组合施工图标注方法示意墙网
剪力墙分布钢筋焊接网配筋构造:剪力墙竖向分布钢筋焊接网连接构造(一):剪力墙竖向分布钢筋焊接网连接构造(二):剪力墙水平分布钢筋焊接网连接及开洞构造()剪力墙水平分布钢筋焊接网连接构造(二):剪力墙焊接网施工图标注方法示意相关技术资料。·
审核汪洪涛王居校对张峰弘峰设计张军英强美52
图集号
04SG309

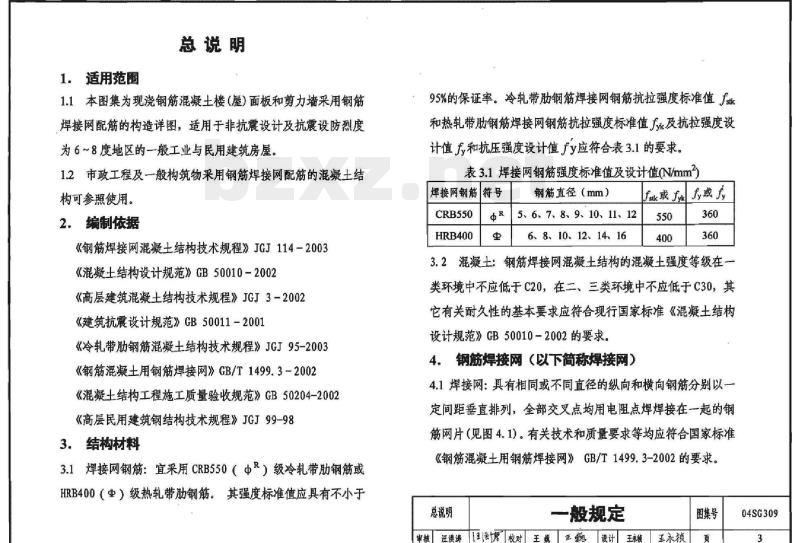

1.适用范围
总说明
1.1本图集为现浇钢筋混凝土楼(屋)面板和剪力墙采用钢筋焊接网配筋的构造详图,适用于非抗震设计及抗震设防烈度为6~8度地区的一般工业与民用建筑房屋,12市政工程及一般构筑物采用钢筋焊接网配筋的混凝土结构可参照使用。
2.编制依据
《钢筋焊接网混凝土结构技术规程》JGJ114-2003《混凝土结构设计规范》GB50010-2002《高层建筑混凝土结构技术规程》JGJ3-2002《建筑抗震设计规范》GB50011-2001《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2003《钢筋混凝土用钢筋焊接网》GB/T1499.3-2002《混凝土结构工程施工质量验收规范》GB50204-2002《高层民用建筑钢结构技术规程》JGJ99-983.结构材料
3.1焊接网钢筋:宜采用CRB550(ΦR)级冷轧带肋钢筋或HRB400(虫)级热轧带肋钢筋。其强度标准值应具有不小于95%的保证率。冷轧带肋钢筋焊接网钢筋抗拉强度标准值fs和热轧带肋钢筋焊接网钢筋抗拉强度标准值及抗拉强度设计值f和抗压强度设计值fy应特符合表3.1的要求。表3.1焊接网钢筋强度标准值及设计值(N/mm2)焊接网钢筋符号
CRB550
HRB400
钢筋直径(mm)
5、6、7、8、9、10、11、12
6、8、10、12、14、16
fsk或fk
3.2混凝土:钢筋焊接网混凝土结构的混凝土强度等级在一类环境中不应低于C20,在二、三类环境中不应低于C30,其它有关耐久性的基本要求应符合现行国家标准《混凝土结构设计规范》GB50010-2002的要求4.钢筋焊接网(以下简称焊接网)4.1焊接网:具有相同或不同直径的纵向和横向钢筋分别以一定间距垂直排列,全部交叉点均用电阻点焊焊接在一起的钢筋网片(见图4.1)。有关技术和质量要求等均应符合国家标准《钢筋混凝土用钢筋焊接网》GB/T1499.3-2002的要求。总说明
一般规定
审核迁洪涛方校对王境王巍
设计王永模
真王永
图集号
04SG309
横向钢筋
纵向钢筋
横向钢筋
纵向钢筋
(a)单筋方式
横向钢筋
纵向并筋
(b)并筋方式

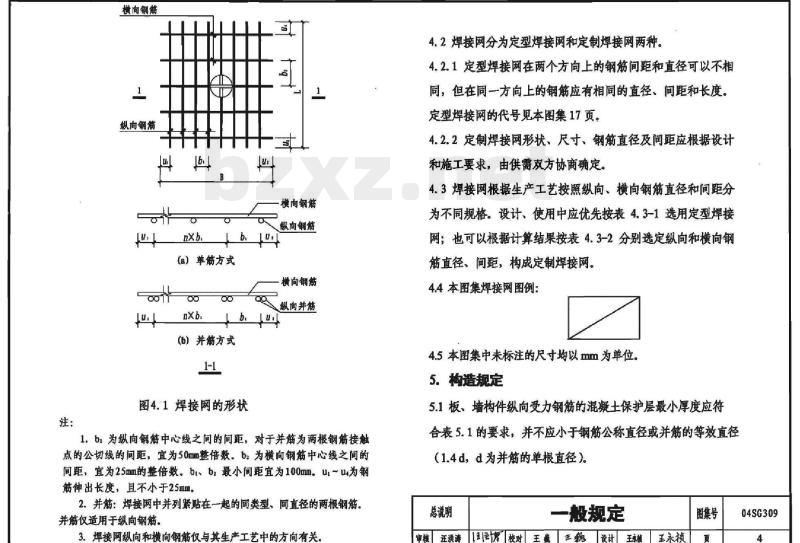

图4.1焊接网的形状
1.b1为纵向钢筋中心线之间的间距,对于并筋为两根钢筋接触点的公切线的间距,宜为50mm整倍数。bz为横向钢筋中心线之间的间距,宜为25mm的整倍数。bl、bz最小间距宜为100mm,u,~u为钢筋伸出长度,且不小于25mm。
2.并筋:焊接网中并列紧贴在一起的同类型、同直径的两根钢筋。并筋仅适用于纵向钢筋。
3.焊接网纵向和横向钢筋仅与其生产工艺中的方向有关4.2焊接网分为定型焊接网和定制焊接网两种。4.2.1定型焊接网在两个方向上的钢筋间距和直径可以不相同,但在同一方向上的钢筋应有相同的直径、间距和长度。定型焊接网的代号见本图集17页。4.2.2定制焊接网形状,尺寸、钢筋直径及间距应根据设计和施工要求,由供需双方协商确定。4.3焊接网根据生产工艺按照纵向、横向钢筋直径和间距分为不同规格。设计、使用中应优先按表4.3-1选用定型焊接网:也可以根据计算结果按表4.3-2分别选定纵向和横向钢筋直径、间距,构成定制焊接网,4.4本图集焊接网图例:
4.5本图集中未标注的尺寸均以mm为单位,5.构造规定
5.1板、墙构件纵向受力钢筋的混凝土保护层最小厚度应特合表5.1的要求,并不应小于钢筋公称直径或并筋的等效直径(1.4d,d为并筋的单根直径)。
总说明
一般规定
申核证濮涛[国校对王巍王巍设计王永被王永祯图集号
04SG309

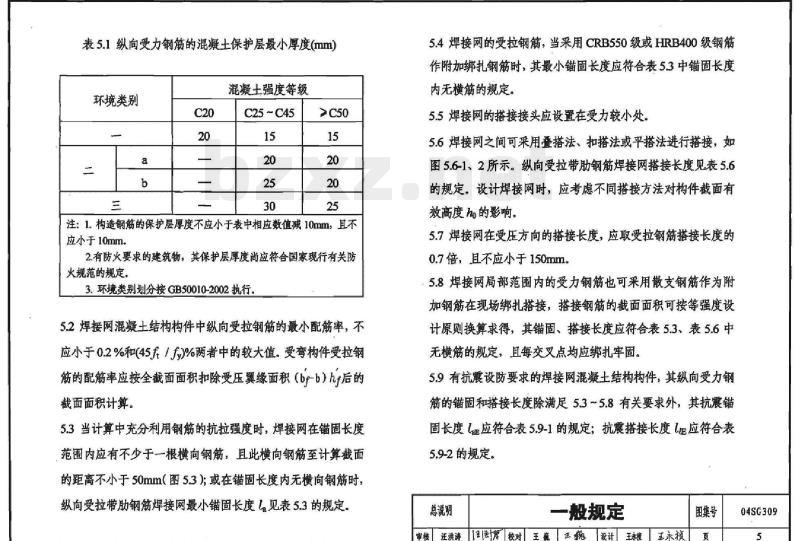

表5.1纵向受力钢筋的混凝土保护层最小厚度(mm)环境类别
混凝土强度等级
C25~C45
注:1.构造钢筋的保护层厚度不应小于表中相应数值减10mm,且不应小于10mm.
2.有防火要求的建筑物,其保护层厚度尚应符合国家现行有关防火规范的规定。
3.环境类别划分按GB50010-2002执行5.2焊接网混凝土结构构件中纵向受拉钢筋的最小配筋率,不应小于0.2%和(45片/)%两者中的较大值。受弯构件受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积(bfb)ht后的截面面积计算。
5.3当计算中充分利用钢筋的抗拉强度时,焊接网在锚固长度范围内应有不少于一根横向钢筋,且此横向钢筋至计算截面的距离不小于50mm(图5.3);或在锚固长度内无横向钢筋时纵向受拉带肋钢筋焊接网最小锚固长度L见表5.3的规定。5.4焊接网的受拉钢筋,当采用CRB550级或HRB400级钢筋作附加绑扎钢筋时,其最小锚固长度应符合表5.3中锚固长度内无横筋的规定。
5.5焊接网的搭接接头应设置在受力较小处,5.6焊接网之间可采用叠搭法、扣搭法或平搭法进行搭接,如图5.6-1、2所示。纵向受拉带肋钢筋焊接网搭接长度见表5.6的规定。设计焊接网时,应考虑不同搭接方法对构件截面有效高度ho的影响。
5.7焊接网在受压方向的搭接长度,应取受拉钢筋搭接长度的0.7倍,且不应小于150mm。
,5.8焊接网局部范围内的受力钢筋也可采用散支钢筋作为附加钢筋在现场绑扎搭接,搭接钢筋的裁面面积可按等强度设计原则换算求得,其锚固、搭接长度应符合表5.3、表5.6中无横筋的规定,直每交叉点均应绑扎牢固。5.9有抗震设防要求的焊接网混凝土结构构件,其纵向受力钢筋的锚固和搭接长度除满足5.3~5.8有关要求外,其抗震锚固长度L应符合表5.9-1的规定抗震搭接长度LE应符合表5.9-2的规定。
总说明
一般规定
春(送校对王航王巍设计王永被王永审核汪洪涛
图集号
04SG309
横向钢筋
不小于L且不小于200
计算截面
受拉带肋钢筋焊接网的锚固
(锚固长度内有横筋)
≥20d
≥150
网片端部横筋
网片端部横筋/
(a)叠搭法
(搭接前)
(搭接后)
图5.6-1焊接网非受力方向搭接
1-受力钢筋;2-分布钢筋
1.非受力方向分布筋的搭接:对于叠搭法或扣搭法,在搭接范围内每张网片至少应有一根受力主筋,搭接长度l不应小于20d且不应小于150mm;对于平搭法,在搭接范围内一张网片无受力主筋,其搭接长度不应小于20d且不应小于200mm;当搭接的非受力筋直径d大于8mm时,其搭接长度应按本图规定值增加5d取用2.d为分布钢筋直径。
总说明
网片端部横筋
≥20d
≥150
(b)扣搭法
≥200
(c)平搭法
网片端部横筋
间受力钢筋间距
焊接网搭接示意图(一)
审核 汪洪涛王语有校对孙利军初琴设计 张军英张芬美图集号
04SG309
网片端部横筋
网片端部横筋
Le>1. 3Lae
且均不小于200
(a)叠搭法
网片端部横筋
网片端部横筋
(te>1.3tae)
且均不小于200
(b)扣搭法bzxz.net
(搭接前)
(搭接后)
图5.6-2焊接网受力方向搭接
1-受力钢筋;2-分布钢筋
1.1、分别详见表5.3、表5.6、表5.9-1、表5.9-22.其它说明见表5.6注1~注4。
总说明
(lu>1. 3lae)
且均不小于300
(c)平搭法
焊接网搭接示意图(二)
审核汪洪涛王博校对孙利军初茅设计张军英张茶美图集号
04SG309
CRBS50级
钢筋焊接网
HRB400级
铜筋焊接网
焊接网类型
错固长度内无横筋
错固长度内有横筋
锚固长度内无横筋
错固长度内有横筋
表5.3纵向受拉带肋钢筋焊接网最小锚固长度l(mm)混凝土强度等级
注:1.在任何情况下,锚固区内有横筋的焊接网的锚固长度不应小于200mm;锚固区内无横向钢筋时焊接网的错固长度,对于冷轧带肋钢筋不应小于200mm,对于热轧带肋钢筋不应小于250mm。2.当焊接网中的纵向钢筋为并筋时,其锚固长度应按表中数值乘以系数1.4后取用。3.d为纵向受拉钢筋或并筋的单筋直径表5.6纵向受拉带肋钢筋焊接网搭接长度l(mm)焊接网类型
CRB550级
铜筋焊接网
HRB400级
钢筋焊接网
搭接区内无横筋(平搭法)
搭接区内有横筋(叠搭法、扣搭法)搭接区内无横筋 (平搭法)
搭接区内有横筋(叠搭法、扣搭法)注:1.该表数值按1.3a计算并采用5d进位取值。2.当采用并筋时,表中数值乘以1.4的系数,C20
混凝土强度等级
≥C40
3.采用叠搭法和扣搭法时,搭接长度不应小于200mm,且在搭接范围内每张网片的横向钢筋不得少于一根,两网片最外一根横向钢筋之间的距离不应小于50mm;采用平搭法时在搭接范围内两张网片中有一片无横筋,搭接长度不应小于300mm4。当搭接区内纵向受拉钢筋直径大于等于10mm时,搭接长度应按表中数值增加5α采用(d为纵向受拉钢筋直径)总说明
锚固长度、搭接长度
审核 汪洪涛王老博校对孙利军和幸设计张军英张希美图集号
04SG309
焊网类别
CRB550级
铜筋焊接网
HRB400级
钢筋挥接网
抗震等级
一、二级抗震等级
三级抗震等级
一,二级抗震等级
三级抗囊等级
无横筋
表5.9-1焊接网抗震锚固长度laz(mm)混凝土强度等级
有横筋
无横筋
有横筋
无横筋
有横筋
无横筋
,—,二级抗震等级为laE-1.15ln三级抗震等级LaB-1.05la,注:1.表中数值为有抗震设防要求时剪力墙焊接网钢筋锚固长度Lae,并以5d进位取值
2.抗震等级为四级时,La-La。
焊网类别
CRB550级
钢筋焊接网
HRB400级
钢筋焊接网
3.应同时满足表5.3注的要求。
表5.9-2焊接网抗震搭接长度le(mm)混凝土强度等级
抗震等级
一,二级抗囊等级
三级抗囊等级
一、二级抗震等级
三级抗震等级
无横筋
(平搭法)
有横筋
(叠、扣搭法)
无横筋
(平搭法)
有横筋
(叠,扣搭法)
无横筋
(平搭法)
有横筋
(叠、扣搭法)
无横筋
(平搭法)
有横筋
有横筋
(叠、扣搭法)
≥C40
无横筋
有横筋
≥C40
无横筋
(平搭法)
有横筋
(叠、扣搭法)
注:1.本表数值为有抗震设防要求时剪力墙焊接网抗震搭接长度1,其中,二级抗震等级为Lu=1.3×1.15l,当为加强部位时其竖向分布钢筋搭接长度且不小于40d与400;三级抗震等级-1.3×1.051.;抗震等级为四级时1-1.3L.所有搭接长度均以5d进位取值。2.本表数值应同时满足表5.6注的要求,总说明
抗震锚固长度、抗震搭接长度
申核汪洪涛王校对孙利军初设计张军英张滑美图集号
04SG309
6.楼板构造
6.1板中受力钢筋直径不宜小于5mm,间距应符合下列规定6.1.1当板厚h≤150mm时,不宜大于200mm,6.1.2当板厚h>150mm时,不宜大于1.5h,且不宜大于250mm6.2板伸入支座的下部纵向受力钢筋间距不应大于400mm:截面面积不应小于跨中受力钢筋截面面积的1/2,伸入支座的锚固长度不宜小于10d(d为受力钢筋直径),且不宜小于100mm。焊接网最外侧钢筋距梁边距离不应大于该方向钢筋间距的1/2,且不宜大于100mm。如图6.2所示。asl l bk
图6.2楼板底网纵向受力钢筋的锚固6.3楼板周边与钢筋混凝土染(墙)整体浇筑的单向板或双向板,应沿周边在板上部布置构造焊接网,其直径不宜小于7mm,间距不宜大于200mm,且截面面积不宜小于相应方向板跨中钢筋截面面积的1/3。该钢筋自梁(墙)边伸入板内的长度,不宜小于受力方向(短跨方向)板计算跨度的1/4。在板角处应沿两个垂直方向布置上部构造焊接网,该焊接网钢筋伸入板内的长度应从梁边(或柱边、墙边)算起。上述上部构造焊接网应按受拉钢筋锚固在梁内(或柱内、墙内)6.4嵌固在砌体墙内的现浇板沿嵌固边在板上部配置的构造焊接网,钢筋直径不宜小于5mm,间距不宜大于200mm,该钢筋垂直伸入板内的长度从墙边算起不宜小于Lo7(lo为单向板的跨度或双向板的短边跨度)。对两边均嵌固在墙内的板角部分,构造焊接网伸入板内的长度从墙边算起不宜小于Lo/4(1.为板的短边跨度)。沿板的受力方向配置的板边上部构造焊接网,其截面面积不宜小于该方向跨中受力钢筋截面面积的1/3。
6.5单向板底网在受力方向不应设置搭接,其在非受力方向搭接按19页要求设置。
现浇双向板短跨方向底网不宜设置搭接接头;长跨方向的底网可按规定设置搭接接头,并将焊接网钢筋伸入支座(必要时可用附加网片或采用绑扎钢筋搭接,伸入支座的钢筋截面面积不应小于长跨方向跨中受力钢筋的截面面积,见图6.5。对于长短边之比小于2的双向板,两个方向钢筋均不应设置搭接。
6.6楼板底网与柱连接应满足底网伸入支座对钢筋间距,截面面积和锚固长度的要求,当安装有困难时也可采用网片在柱处少焊1~2根钢筋,等网片安装就位后再用附加钢筋补强!见20页④图。
总说明
楼板构造
审核江洪涛[国老校对李云峰李年设计王永锁王永祯图集号
04SG309
长方向跨度
(a))叠搭法
长方向跨度
(b))扣搭法
图6.5双向板楼板底网在长跨方向的搭接示意1-长跨方向钢筋:2-短跨方向钢筋:3-伸入支座的附加网片4-支承梁;5-支座上部钢筋
7.楼板焊接网布置原则
7.1-般原则
7.1.1在满足设计和有关标准规定的条件下,尽量避免或减少搭接,当需要搭接时,搭接位置应布置在受力较小处并合理选择搭接形式。
7.1.2焊接网布置应根据焊接网生产设备和运输条件确定,宽度不宜大于3.3m,长度不宜大于12m。7.1.3焊接网钢筋的直径,间距应在满足计算和构造规定的前提下适当合并和统一,减少焊接网类型,优先选用表4.3-1定型焊接网,也可根据设计计算结果确定长跨钢筋和短跨钢筋的直径与间距构成定制焊接网7.1.4本图集中底网和面网分别表示,具体工程设计应用时,由设计人员根据楼板设计计算结果自行选用。底网指设置在楼(屋)面板下部承受正弯矩的焊接网:面网指设置在楼(屋)面板上部承受负弯矩的焊接网。7.2楼板底网布置原则
粮据板的梁(墙)系区格布置和计算配筋面积,选定定型焊接网或定制焊接网,合理确定底网钢筋直径、间距及布网形式,尽量避免或减少搭接。7.3楼板底网布置形式
7.3.1I型底网布置:适用于两对边支承板或长边与短边之比大于或等于3的单向板。底网沿短跨受力方向不得搭接,沿长跨非受力方向搭接位置不限。短跨方向受力钢筋伸入支座的锚固长度las不宜小于10d且不小于100mm。长跨非受力方向各网片之间宜采用叠搭法或平搭法,并应满足非受力方向搭接构造要求。长跨支座处的焊接网在安装有困难时也可采用附加网片与其搭接,搭接长度按非受力方向搭接构造要求确定。附加网片伸入支座内长度应满足构造要求,其伸入总说明
楼板焊接网布置原则
图集号
春里送十汽校对李云峰李设计王永祯工永祯审核迁洪涛
04SG309
支座的钢筋截面面积不宜少于长边方向跨中钢筋截面面积。附加网片插入支座的钢筋直径及间距与该方向焊接网的钢筋相同,必要时附加网片也可采用现场绑扎钢筋替代。7.3.2Ⅱ型底网布置:适用于长边与短边之比大于2小于3的双向板。底网沿短跨方向不得搭接,钢筋应伸入支座并满足锚固要求,沿长跨方向的搭接位置宜布置于梁(墙)边13净跨区段内,网片之间宜采用叠搭或扣搭法:其长跨方向支座处的焊接网在安装有困难时,也可采用附加网片与其搭接连接。搭接长度按表5.6确定。附加网片构造要求同I型底网。7.3.3II型底网布置:适用于跨度较大的双向板(超过焊接网制作和运输要求)。将板的长跨和短跨钢筋分别与架立钢筋焊成长跨和短跨方向焊接网(简称长跨网和短跨网),架立钢筋直径不小于4mm直不小于0.6受力钢筋直径,间距宜为400~600mm。安装时将长跨和短跨方向焊接网分别插入相应的支座(墙或梁)内,架立钢筋均在外侧(最上或最下)使长跨和短跨受力钢筋交叉接触;在确保受力钢筋保护层厚度及最佳受力位置时也可采用其它安装方案,钢筋间应绑扎定位,每2m2不少于1个绑扎点。梅花状布置间距不大于1m当区格尺寸很大时,可将长跨和短跨方向焊接网沿各自非受力方向分成两片或多片,其间可不搭接,或采用平搭法按非受力方向要求搭接。
7.3.4IV型底网布置:适用于长短边之比不大于2的双向板:且长短边尺寸均不大于焊接网的制作宽度并满足运输要求。将板的长跨钢筋和短跨钢筋分别采用2倍原配筋间距焊成长跨底网和短跨底网,分别插入相应的支座内,并满足锚固要求,伸入支座的受力钢筋间距不大于400mm,截面面积不应小于相应方向跨中受力钢筋截面积的1/2。安装时两张网片扣在一起。两个方向受力钢筋均不应设搭接接头。当长短边尺寸均超过焊接网制作运输尺寸或可变荷载较大时,应采用Ⅲ型底网布置及构造,见23~27页。7.4楼板面网布置原则
面网应根据楼(屋)面板区格周边嵌固情况及设计要求:可采用骑梁(墙)布置、满铺布置、满铺布置与骑梁(墙)组合布置、骑梁(墙)布置与填心面网(或称中部防裂面网”)组合布置等四种基本形式。
7.5楼板面网布置形式
7.5.1骑梁(墙)面网布置:适用于多跨单向板和双向板。支座钢筋在跨内的延伸长度应覆盖其负弯矩包络图,并满足设计长度要求。当相邻跨度相差小于20%时,一般不小于1/4(l0为板的净跨度,且取较大跨度),当相邻跨度相差大于20%时,应根据设计计算确定。边跨应按构造布置面网,并满足相应的总说明
楼板焊接网布置原则
图集号
审核汪洪涛校对李云峰年设计王永祯王永祯页04SG309
小提示:此图集内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准图集文档。

图集目录

04SG309
目 录
总说明
一般规定
焊接网搭接示意图(一)
焊接网搭接示意图(二)
锚固长度、搭接长度
抗震锚固长度、抗震搭接长度
楼板构造
楼板焊接网布置原则
剪力墙焊接网规定
剪力墙焊接网布置原则、施工图平面标注方法
施工图平面标注方法
定型焊接网选用表
每米板宽各种钢筋间距下的钢筋截面面积及重量表
底网
Ⅰ型底网平面布置及构造
Ⅰ、Ⅱ型底网构造(一)
Ⅰ、Ⅱ型底网构造(二)
Ⅱ型底网平面布置及构造
Ⅲ型底网平面布置及构造(一)
Ⅲ型底网平面布置及构造(二a)
Ⅲ型底网平面布置及构造(二b)
Ⅲ型底网平面布置及构造(三a)
Ⅲ型底网平面布置及构造(三b〕
Ⅳ型底网平面布置及构造(一)
Ⅳ型底网平面布置及构造(二)
Ⅳ型底网平面布置及构造(三)
面网
砌体结构楼板骑梁(墙)面网布置及构造(一)(墙、梁相交处采用定制角部网方案)
砌体结构楼板骑梁(墙)面网布置及构造(二)(墙、梁相交处重叠布置方案)
砌体结构楼板骑梁(墙)面网布置及构造(三)
混凝土结构楼板骑梁面网布置及构造(一)(梁相交处采用定制角部网方案)
混凝土结构楼板骑梁面网布置及构造(二)(梁相交处重叠布置或散支筋补强方案)
混凝土结构楼板骑梁面网布置及构造(三)
柱上楼板附加面网(补强钢筋)连接构造
满铺面网布置及构造
骑梁(墙)面网与满铺面网组合布置及构造(一)
骑梁(墙)面网与满铺面网组合布置及构造(二)
骑梁(墙)面网与填心面网组合布置及构造
组合楼板焊接网布置及构造(一)
组合楼板焊接网布置及构造(二)
组合楼板焊接网布置及构造(三)
挑檐及阳台焊接面网构造
楼板洞口加强配筋构造
楼(屋)面板后浇带焊接网构造
标注方法
底网施工图标注方法示意
骑梁(墙)面网施工图标注方法示意
满铺面网施工图标注方法示意
骑梁(墙)面网与满铺面网组合施工图标注方法示意
骑梁(墙)面网与填心面网组合施工图标法方法示意
墙网
剪力墙分布钢筋焊接网配筋构造
剪力墙竖向分布钢筋焊接网连接构造(一)
剪力墙竖向分布钢筋焊接网连接构造(二)
剪力墙水平分布钢筋焊接网连接及开洞构造(一)
剪力墙水平分布钢筋焊接网连接构造(二)
剪力墙焊接网施工图标注方法示意
相关技术资料
