国家建筑标准设计图集
11G329-2
替代04G329-2、04G329-3
Q4G329-4、04G329-6)
明家际佳发
建筑物抗震构造详图
（多层体房屋和底部框架砌体房屋，国家建筑标准设计
国家建筑标准设计
使用正版图集
注册积分
年路回报
免典网络课程
04324565
刮开此处上网积分
国家建筑标准设计
中国建筑标准设计研究院

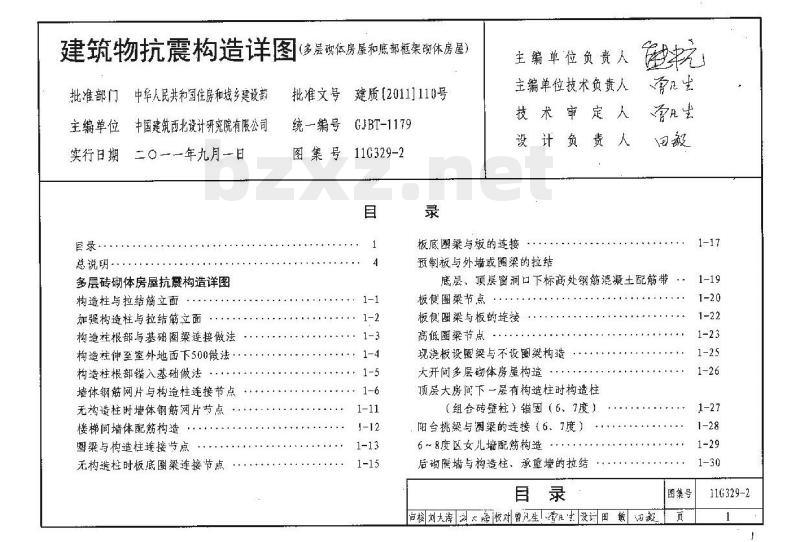

建筑物抗震构造详图
（多层砌依房屋和底部框架体房屋）批准部门中华人民共和国住房和城乡建设部主编单位中国建筑西北设计研究院有限公司实行日期二〇一一年九月一日
吸录·
总说明·
多层砖砌体房屋抗震构造详图
构造柱与拉结筋立面
加强构造柱与拉结筋立面
构造柱根部与基础圈梁连接做法构造柱伸至室外地面下500做法
构造柱根部锚入基础做法
墙体钢筋网片与构造柱连接节点无构造柱时墙体钢筋网片芦点
楼梯间墙体配筋构造
恩梁与构造柱连接步点
无树造柱时板底圈梁连接节点
批准文号建质[2011]110号
统一编号
GJBT-1179
图集号11G329-2
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
板底團梁与板的连接
预制板与外墙或圜梁的拉结
底层、顶层窗洞口下标商处钢筋混凝土配筋带..板侧圈梁节点·
板侧圈梁与板的连接
高低圈梁节点··
现浇板设医梁与不设圈契构造
大开间多层础体房屋构遣
顶层大房间下一层有构造柱时构造柱【组合砖壁柱）锚固（6、7度
阳合挑梁与圜梁的连接（6、7度）6～8度区女儿墙配筋构造
后砌隅墙与构造柱，承重墙的拉结目录
言核刘大湾司文降校对曾凡生|生设调敏国部1-19
图集号
11G329-2

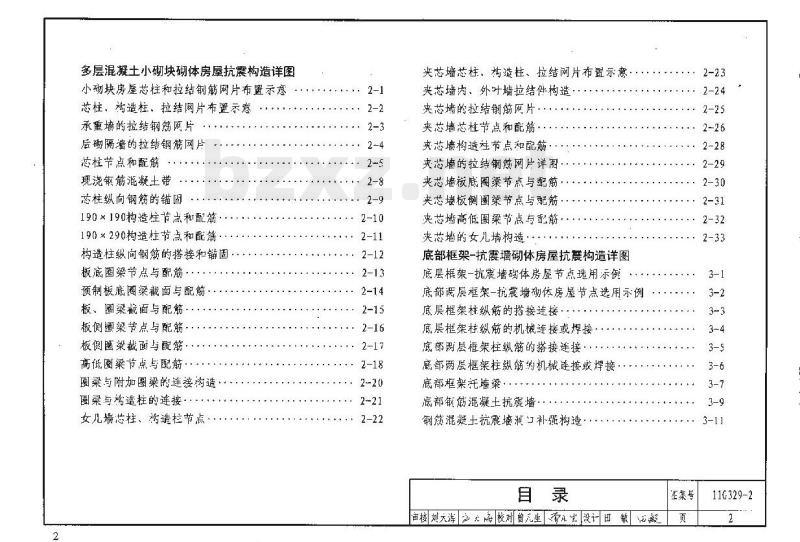

多层混凝土小砌块砌体房屋抗震构造详图小砌块房屋芯柱和拉结钢筋网片布置示意芯柱、为造柱、拉结网片布置示意承重墙的拉结钢篇网片
后砌隔的拉结钢筋网片
芯柱节点和配筋
现浇钢筋混凝土带
芯柱纵向钢筋的锚固
190×190构造柱节点科配筋
190×290构造柱节点和配筋
构造柱纵钢筋的搭接和锚固
板底图染梁节点与配筋
预制板底圈梁截面与配筋
板、圈梁截面与配筋.
板侧遥梁节点与配筋·
板侧醬梁截面与配筋··
高低圈梁点与配筋
圜梁与附加圈梁的连接构造
圈梁与造柱的连接·
女儿墙芯柱、药造栏节点：
夹芯墙芯柱、药造柱、拉结网片布置示意夹芯墙肉，外叶墙拉结件构造
夹芯墙的拉结钢筋网片，
夹芯墙芯柱节点和配筋··
夹芯墙构造在节点和配筋
夹芯墙的拉结钢网片详图
夹芯墙板底梁节点与配筋
夹芯墙概侧圈梁节点与配筋·
夹芯墙高低圈梁节点与卵筋，
来芯墙的女儿墙构造
底部框架-抗震墙砌体房屋抗震构造详图底层框架-抗震墙磁体房屋节点选用示例底部阴层雄架-抗震墙砌体房屋节点选用永例底层框架柱纵筋的搭接连接···底层框架柱纵筋的机械连接或焊接底部两层框架柱纵筋的搭接连接底郎两层框架柱纵筋纳机械连接或焊接底部框架托墙粱·
底部敏筋混凝土抗震墙·
钢筋混凝土抗震墙源了补强构：目录
盲核刘元涛太路校刘曾儿生市生设计日数活级圣集号
11G329-2

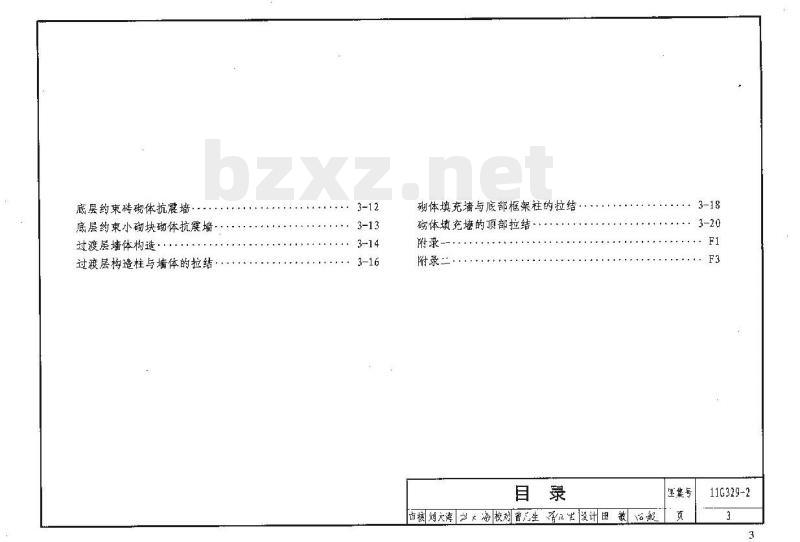

底层约束砖砌体抗震墙
底层约束小砌块砌体抗震墙·
过渡层墙体构造··
过渡层构造柱与墙体的拉结
体填充墙与底部框架柱的拉结
体填充墙的顶部拉结
白核刘天海 大海校对无生音生没计田敏的数室集号
11G329-2
多层砖砌体房屋

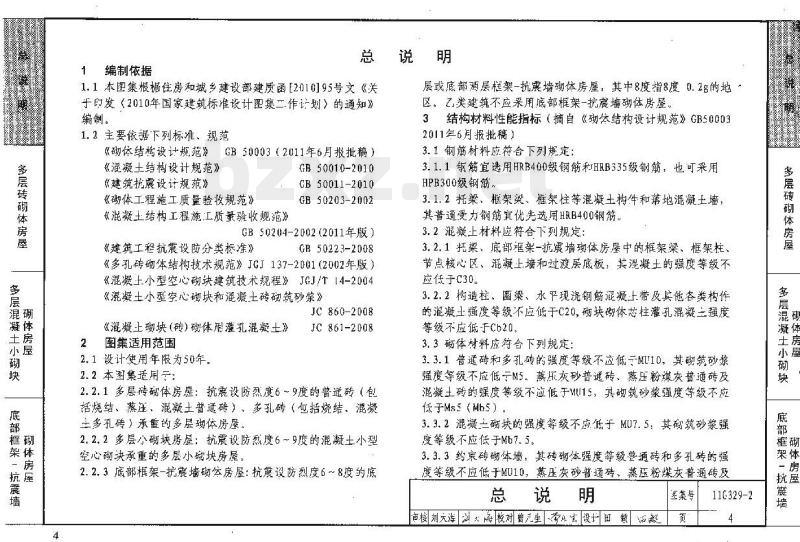

1编制依据
总说明
1.1本图集根据住房和城乡建设部建质函[2010195号文《关于印发《2010年国家建筑标准设计图集二作计划）的通知》编制。
1.2主要依据下列标准、规范
《砌结构设计规范》GB50003（2011年6月报批稿）《混凝土结构设计规范》
《建筑护震设计规范》
《砌体工程施工质量验妆规苑》《混凝土结构工程施工质量验收规范》GB 50010-2010
CB 50011-2010
GE 50203-2002
GB $0204-2002(2011年版
《葬筑工程抗震设防分类标准》GR 50223-2008
《多孔砖体结构技术规范》JCJ137-2001（2002年版）《混凝土小型空心砌块建筑技术规程》JGJ/T【4-2004《混凝土小型空心砌块和混凝土砖矽筑砂浆》《混凝上砌块（砖）础体用灌孔混凝土》图集适用范围
2.1设计使用年限为50年
2. 2 本图集适用示：
JC 860-2008
JC861-2008
2.2. 1多层砖码体房屋：抗震设防烈度6~9度的普逆砖（包括烧结、蒸压、混凝土普通砖）、多孔砖（与括烧结、混凝主多孔砖）承重的多层砌体房屋。2.2.2多层小砌块房屋：抗震设防烈度6~9度的混凝土小型空心决承重的多层小窃块房屋。2.2.3底部框架-抗震墙公房屋：抗震设防烈度6~8度约底层或底部两层橙架-抗震墙砌体房屋，其中8度指8度0.2官的地区。乙类建筑不应采用底部框架一抗震墙砌体房屋结构材料性能指标（摘自《砌然结构设计规范》GB500033
2011年6月报批稿）
3. 1 钢筋材料应符合下列规定：3.1.1钢筋宜选用HRB400级钢筋和HRB335级钢筋，也可采用HPB300级钢筋
3.1.2托梁、框架裂、框架柱等混凝土构件和落地混凝土墙，其普通受力钢筋宜优先选用HHB400钢筋。3.2泥凝上材料应符合下列规定：3.2.1托梁、底部框架-抗震墙砌体房屋中的框架梁、框架柱、节点核心区、溉凝上墙和对渡层底板，美混凝土的强度等级不应低于C30。
3.2.2构造柱、圈梁、水平现浇钢筋混凝土带及兵他各类构件的混凝土强度等级不应低于C20，砌块砌体芯柱灌孔混凝三强度等级不应低于Cb20
3. 3 体材料应等合下列规定：
3.3.1普通砖和多孔砖的强度等级不应低一-MUI10，其砌筑砂浆强度等级不应低示M5。蒸压灰砂普通砖、蒸压粉煤灰普通砖及混凝土砖的强度等缴不应低于15，真砌筠砂浆强度等级不应低于Ms5（Mh5）。
3.3.2混凝二砌块的强度等级不应低于 MU7.5：其码筑砂浆强度等级不应低于Mb7.5，
3.3.3约砖砌体墙，其砖砌体强度等级费通砖和多孔砖的强度等级不应低于MU10，蒸压灰砂普通砖、蒸压粉蝶灰普通砖及总说明
核刘海降校对曾生有儿生设田敏活部图集号
11G329-2
多层灏凝小研块
棉方掘蔗墙
层砖彻：
#体房
混凝土砖的强度等级不成低于MU15，其彻筑砂浆强度等级不应低于M10或Mb10。
3.3.4约束小础块体境，其混凝土小砌块的强度等级不应低于MU7.5：破筑砂浆强度等级不应低于Mb10。3.3.5顶层楼梯间墙体，普通砖和多孔砖的强度等级不应低于MU10，蒸压灰砂普通砖、蒸压粉煤灰普通砖及混凝土砖的强度等级不应低于MU15；砂浆强度等级不应低于M7.5，且不低于同层墙依的砂浆度等级。
3.3.6夹心墙的外计墙，混凝主空心小彻块的强度等级不应低于MU10，础筑砂浆强度等级不应低二Mb7.5。3.3.7底部框架-抗震墙砌体房屋的过渡层，砌块的强度等级不应低于MU10，砖砌本砌筑砂浆强度等级不应低于M10，砌块础体谢筑砂浆强度等级不应低于Mb103. 4 多层碗体房屋耐久性规定见附录一。4一般规定
4. 1 多层房屋的层数和高度应等含下列要求：4.1.1 一-般情况下，房屋的层数和总高度不应超过表1的要求表1房屋的层数和总高度限值（m）烈度和设计基本地震加速度
房屋类
体房屋
小瑚块
/05g0.10g0.15g0.20g0.30g 0. 40g商
房屋类别
房屋的层数和总高度限值（m）（续表）最小抗
底部框丨普通砖
架-抗震多子砖
多乳砖
小砌块
烈度和设计基本地震加速度
0. 05g/0. 10g0, 15g
0. 20g0. 30g
度数度
196165
注：1房屋的总商度指室外地面到主要屋面板板顶或檐口的高度：半地下室从地下室室内地面算起，全满下室和嵌固条件好的半池下室应负许认室外地面算起；对阁楼的拔屋面应算到L:尖墙的1/2高度处：2室内外离差大于0.叫时，房屋总高度应允许出表中的数据适当增但增基应少于1.
3 乙类的多层础体房屋仍按本池区设防熟度查表，其层数应减少一层且总高度应降低3；不应采用底部框突-抗震墙彻体房履：4本泉小砌块破体房屋不包括配筋混紧主小型空心窃决砌体房屋，4.1.2横墙较少约多层砌体房屋，总离度应比表1的规定降低3面，层数相应减少一层；各层横墙很少的多层础体房屋，还应再减少一层。
：潢墙较少是指同一楼层内开真大于4.2m的房间占该层总面积的40%以E；其，开间不大于4.2m的房问点该层总面积不到20%且开间大4. Bm的房间占该层总面积的50%以上为横塔很少,4.1.36。7度时，横墙较少约丙类多层砌体房屋，当按视定采取加强措施并满足沉震承载力要求时，其高度和层数应充许仍按表1的规定采用。
4.1.4采用蒸压灰砂砖和蒸压粉煤灰砖的码体的房屋，当砌本总说明
图集号
审核刘大海司大海校对曾月生骨主设计田敏徽卖
11G329-2
多层砖溯体房屋
988988
砌体房屋
多层识
的抗剪强度仅达到普通粘土砖砌体的70%时，房屋的层数应比通砖房减少一暑，总高度应减少3m；当砌体的抗剪强度达到普粘土砖码体的取值时，房屋层数和总高度的要求间普通砖房屋。
4.2多层体房屋钢筋混凝土构造往、芯栏布置及配筋4.2.1多层砖砌体房屋钢筋源凝土构造柱设置部位见表2。表2钢筋混凝土构造柱设置部位
房屋层数
设置部位
6度7度：8度9度
韬12m或单元横墙与外纵
楼、电梯间四
逾交接处；
五《四
角，楼梯斜梯段
楼梯阅对应约另一侧内横
上下端对应的墙
墙与外纵墙交接处
体处；
外塔四角和对
应转角；
错层部位横墙
与外织墙交接处：
大房间内外墙
交接处：
较大洞口两侧
隔开间墙（轴线）与外
博交接处：
山墙与内纵墙交接处
肉墙(轴线)与外墙交接处
内墙的局部较小墙梁处：
内纵与横墙（轴线）交
注：1较大洞，内培指不小于2.1的洞；外增充内外婚交接处三设置构造柱对应允许适当放宽，但润侧堵体应加强：2外廊式和单面走廊式的多层房屋，应根据房屋增加一层的层数，安本表的要表设置构造柱，且单面走廊两例的认墙均应按外措处理：3模教少的点屋，应根据房星增加一居的层数，按本衰的要求设置离造忙，学模潜较少的房雇为外廊式或单面忘序式时，应按本表注2要求设置构造柱；但6度不题过四层，7度不想过三层和8不超过商层时，应按增如二层的层数处理；4各层横堵很少的房匿，应按增加二层的层数按本表要求设置构造柱：5果用蒸三灰砂砖和蒸压粉煤灰砖的砌体房屋，当砌体的抗旁强度仪达到普道粘七砖研体的7%时，应根据增加一层的层数按本表及本表注2~注4的要求设置构造柱；但石度不超过四层，7度不超过三层和8度不超过两层时、应按增加一层的层数处坦。4.2.2多层砖砌本房屋的构造柱应等合下列构造要求：（1）构造柱最小截面可采用180mml×240mm（墙厚190mm时为180mm×190mm），纵向钢筋宜采用4也12，箍筋间距不宜大于250mm，且在柱上下端应适当加密；6、7度时超过六层、8度时超过五层和9度时，构造柱纵向钢筋宜采用4Φ14，箍筋间距不应大亍200mm，房屋四角的构造柱应适当加大截面及配筋（2）构造柱与墙连接处应砌成马牙槎：沿墙高每隔500mm设2中6水平钢筋和Φ4分布短筋平面内点焊组成的拉结网片或@4点焊钢筋网片，每边伸入墙内不宜小于1m。6、7度时底部1/3楼层，8度时底部1/2楼层，9度时全部楼层，上述拉结钢筋网片水平通长设置：当砖砌体墙为370mm厚时，拉结网片的水平钢筋也可根据当池可惯做法夹用3史6。（3）构造柱与圈梁连接处，构造柱的纵筋应在圈梁纵筋内侧穿过，保证构造柱纵二下贯通。（4）构造柱可不单独设置基础，但应伸入室外地面下500mm，或与理溪小于500mm的蒸础圈梁相连。（5）房屋高度和层数接近表1的限值时，纵、横墙内构造栏间距尚应符合下列要求：
1）横墙内的构造柱何距不宜大于层高的二倍；下部1/3楼层约构造柱间距适当减小；2）当外纵墙开闻大二3.9m时，应另设如强措施。内纵墙的构造柱闯闻距不宜大于-4.2m。（6）丙类的多层砌体房屋，当横墙较少且总高度和层数接总说明
审楼刘六涛大海校对曾力生童儿生设调田款恒数图号
11C329-2
多层砖砌体房屋
体房口
近或达到表1约规定限值时，所有纵墙交接处及遭培的中部，均应增设满足下列妻求的构造柱：在纵，横墙内的柱距不宜大于3.0m,最分截面尺寸不宜小于240mlm×240mm（墙厚190mm时为240mm×190mm）：配筋宜符合表3的要求表3增设构造柱的纵筋和箍筋设置要求位置
织向钢筋
最大配筋|最小配筋最小直径加密区范郑密区眉最小直径率（%）
率 (%）
面（mm）距（m）
上薪700
下端500
（了）纲筋混凝土构造柱类裂、100
最截面和配筋见附录二
多层小础块房屋钢筋混凝士芯柱设置部位见表4，表4多层小砌块房屋芯柱设置要求房屋层数
6度7度8度9度
设置部位
外墙转角，楼、电梯
河四角：楼梯斜梯段上
下端对应的墙体处：
大房间内外墙交接处；
错层部位横墙与外纵
交接处；
隔120或单元横墙与
楚数瑞交接处
弱开间模
辅线与外纵墙交接处
备罐轴线）与外
纵城交接处；
芮墙与潢墙(轴线)
交接处和洞口两侧
设置数量
外墙转角，灌实3个
内外墙交接处，
实4个寻到
楼梯剥段上下端对
应的墙体处，灌实2
外墙转危，谨实5个孔
内外墙交接处，灌实
4个孔；
内交接处：灌实4
5个：
洞口两侧各灌实1个至
表4多层小块房屋芯柱设置要求（续表）房屋居数
6度7度8度9度
设置部位
同上;
横墙内芯柱间距不
大于-2m
设置数量
墙转角，灌实7个孔
内外境交接处，灌实
个孔；
内墙交接处，灌实4~
5个孔；
润口两侧各灌实1个孔
注：1对外廊式知单面走式的多层房屋、横墙较少的房屋，各层横培很少的房屋，尚应分别按表2 注2～注4关于增加层数的x应要求。按表4期要求设置志柱；
2女墙特角、大墙交接处、楼向梯间四角等部位：应允许采用钢筋准凝土树造栓香代部分芯柱.
4.2.4多层小砌块房屋的芯柱，应符合下死构遗要求：（1）小砌决房屋芯柱的截面不宜小于120ml×120mml（2）芯柱的混疑士强度等级，不应低于Cb20。（3）芯柱的竖向插筋应负通墙身且与离梁连接：循筋不应小于112，6，7度时超过五层、8度超过四层和9度时插筋不应小于1更14.
（4）芯柱应伸入室外地面下500mm或与埋深小于500mm的基础圈梁相连：
（5）为提高墙抗震受剪承载力而设置的志柱，宜在墙本内均句布置，最大净距不宣大于2.0m。（6）多层小砌块房屋墙体交接处惑芯与墙体连接处应总说明
育核刘大海大降校对曾严生生设计旧域均数国集号
11G329-2
砖砌体房屋
硼体房購
设置拉结钢筋两片，网片可采用直径4mm的钢筋点焊而成，沿墙高闻距不大于600mm，并应沿墙太水平通长设置。6、7度讨底部1/3楼层，8度时底部1/2楼层，9度时全部楼层，上述放结钢筋网片沿境商间距不大400mm。4.2.5分磁块房屋占替代芯柱的钢筋混凝土构造柱，应符合下列构追要求：
（1）构造柱截面不宜小于190mm×190mm，纵向钢筋宜采用4中12，箍筋间距不宜大于250mm，空在柱上下端忘适当加密；6、7度时超过五层、8度时超过四层和9度时，构造柱纵向钢筋宜采用4Φ14，箍筋闻距不应大于200m；外墙转角的构造柱可适当加大面及配筋。
（2）构造注与砌块墙连接处应砌成马牙槎，与构造柱相邻的础块孔洞，6度时宜镇实，7度时应填实：8、9度时应填实并插筋。构造柱与砌块墙之河沿墙高每限600m设暨中4点焊拉结钢筋网片，并应墙体水乎通长设置，6、7度时底部1/3楼层，8度时底部1/2楼层，9度时全部楼层，上送拉结钢筋网片沿墙商闯距不大于400mm。（3）构造柱与圈梁连接处，构造柱的纵筋应在圈梁纵筋内侧穿过，保证构造柱织筋下贯通。（4）构造柱可不单独设置基础，但应伸入室外地面下500mm，或与埋深小与500mm的基础圈梁连。4.2.6两类的多层小码块房屋，当横墙较少且总高度和层数接近或达到表1的限值时，应符合4.2.2条第6款的相关要求；其中，墙体中部的构造柱可采用芯柱替代，芯柱的護孔数量不应少于2孔：每孔插筋的直径不应小于18mm。4.3钢筋混凝土梁设置部位及配筋4.3.1钢筋混凝土暨梁设暨部位见表5.4.3.2多展砖码体房屋现浇混凝土圈梁的考造应符合下列要求：（1）圈梁应闭合，遇有润口圈梁应上下搭接。梁宜与预制板在阅一高度处或紧靠板底；（2）图梁在《建筑抗震设计规范》GB500011-2010第7.3.3条要求的问距内无横墙时，应利用梁或板缝中配筋替代圈梁；
（3）圈的截面高度不应小于120mm，配筋应符合表6的要求；按《建筑抗震设计视范》GB500011-2010第3.3.4条第3款的要求增设的基础圈梁，载面商度不应小于180mm；配筋不应小于4Φ12.
表5钢筋混凝土圈梁设置部位
外墙和屋盖处及每层楼
内纵墙盖处
同上:
屋盖处间距不应
内横墙大于4.5m；
楼盖处间距不应
大于7.2m:
沟追柱对应部位
屋盖处及每层楼
各层所有横墙，
且间距不应大二
构造柱对应部位
屋盖处及每层楼
可上；
冬层所有横墙
注：1装配式钢筋混凝土楼、屋盖或六屋善的砖房，应按本表的要衣设置澳梁；纵墙承重时，抗震横清上的梁间距应比去表内要求适当加；2现瓷或装配整体式钢筋源凝土楼、屋差与墙体有可靠连接的房屋：应允许不另设函梁，但楼板沿抗震墙仁周边均应加强配策并应与相应的构造性钢筋可靠连接，
总说明
审核刘大海司大海校对警凡生鲁元生设计压敏国额图集号
116329-2
多层砖
体房屋
多层開
湖戴狐砌块
防震墙
多层砖砌体房屋
底部，
4.3. 3钢筋混凝土圈梁配筋见表6，表6钢筋混凝土圈梁配筋
研体类
多层砖颈体房屋
截面与配筋
最小截面高度
最小纵筋
4 Φ14
最小箍筋
$6@200
$6@：50
190×200
最小截面宽×高
多层小砌块房屋
最小织筋
最小筋
Φ6@200
证：1表中斜体中仅表示各类普通钢落的公称直径，不代表载筋的材光性能和力学性能；
2丙类的多层砖砌本房屋，当横墙较少巨总高度和层数接近或达到表1的限宜时，所有纵横清均应在機、屋盖标离处设置加照的现瓷钢第湿凝上国渠：最小截面商度15，最小纵610，最小筋@300。简称加强圈奖：
3医梁纵向钢筋采绑扎接头时，装引在同一截面搭接，搭接长度丹不度少于300mml。
ur孜e
4.4底部
并应均学
發碗摔房屋的要求：
抗震斑体房屋的结构布置，应筹合下列要求：矮墙与底部的框架梁或抗震墙，除楼梯间铸对养
部，搭数横两方向设置一定数量的抗震墙，魔总垦数不超过四层约底层框架-抗霞墙砌体房屋，应允许采用嵌砌于逛架之间的约束普通砖砌体或小砌块破体约砌体抗震墙，但应计入砌体墙对模架的附加轴力和附加剪力并进行底层的抗震验算，且同一方向不应同时采用钢筋混凝土抗震墙和约哀砌体抗震墙；其余情况，8度时应采用钢筋混凝土抗震墙，石、7度时应采用钢筋混凝土抗霞墙或配筋小砌块砌体抗震墙。
4.4.2底部框架-抗震墙体房屋的上部墙体应设置钢筋混凝土造栏或芯柱，并应符合下列要求：（1）钢筋混凝土构造柱、芯柱的设置部位，应根据房屋的总层数按本图集4.2.1、4.2.3条的规定设置（2）构造柱、芯柱的构造，除应符合下列要求外，尚应符合《建筑抗震设计规范》GB50011-2010第7.3.2、7.4.2、7.4.3条的规定。
1）砖碗体墙中构造栏截面不宜小于240mm×240mm（墙厚190mm时为240mm×190mm）；
2）构造柱的纵向钢筋不宜少于4也14，箍筋间距不宜大于200mm；芯柱每孔插筋不应小于1Φ14，芯柱之间沿墙高应每隔400mm设Φ4焊接钢筋网片。（3）构造柱、芯柱应与每层圈梁连接，或与现浇楼板可靠拉接。
4. 4. 3过渡层墙体的构造，应符合下列要求：（1）上部砌本墙的中心线宜与底部的柜架梁、抗震墙的中心线相重合；构造柱或芯柱宣与柜架柱土下贵道。（2）过渡层应在底部框架柱、混凝三墙或约束体墙的构造柱所对应处设置构造柱或芯柱；清体内的构造柱间范不宜总说明
审核刘大海大校对曾凡生童出设计敏！图集号
11G329-2
多层砖砌体房屋
房耀蜥
多层砖
体房口
大于层商：芯柱除按表3设置外，最大间距不宜大于1m。（3）过渡层构造柱的纵向钢筋，6、7度时不宜少4中16，8度时不宜少于4中18。过渡层芯柱的纵向钢筋，6、7度时不宜少于每孔1Φ16，8度时不宜少于每孔1Φ18。一般情况下，纵向钢筋应锚入下部的框架住或混凝土墙内；当纵向钢筋错固在托墙烫内对，托墙樊的相应位置应加强，（4）过渡层的砌体墙在窗台标商处，应设置沿纵横墙通长的水平现浇钢筋混凝土带：其截面高度不小于6mm，宽度不小于墙厚，织向钢筋不少于2中10，横向分布筋的直径不小于6mm且其间距不大于200mml。此外，砖砌体墙在相领构造柱间的墙体，应沿墙高每隔360mm设置2Φ6通长水平钢筋和更4分布短筋平面内点焊组成拉结网片或Φ4点焊钢筋网片，并锚入构造栏内；小砌块砌体墙芯柱之间沿墙高应每隔400mm设置中4通长水平点焊钢筋网片
（5）过渡层的体摘，尺宽度不小于1.2m的门洞和2.1m的窗洞，洞口两侧宜增设截面不小于120mm×240mm（墙厚190mm时为120mm×190mm）的构造柱或单孔芯柱，（6）当过渡层的础体抗震墙与底部框架梁、墙体不对齐时，应在底部准架内设置托墙转换梁，并且式渡层砖境或础块墙应采取比本条4款更高的加强指施。4.4.4底部框架-抗震墙房屋的底部采用钢筋混凝七墙时，其载面和构选应符合下列要求：
（1）墙体周边应设置梁（或暗梁）和边推柱（或框架柱）组成的边框：边框梁的截面宽度不宜小于尴板厚度的1、5倍，截高度不宜小二墙板厚度的2.5倍：边梅柱的截面高度不宜小于墙放厚度的2倍。
（2）墙板的厚度不宜小于160mm：且应不小于墙板净高的1/20；墙体宜开设洞口形成若干墙段，各墙段的高宽比不宜小三2。
（3）墙体的竖向和模向分布钢筋配筋率均不应小于0.30%并应采用双排布置：双排分布钢筋间拉筋的间距不应大于600mm，直径不应小于6mm
（4）墙的边缘构件可按《建筑抗震设计规范》GB50011-2010第6.4节关二一般部位的规定设置，4.4.5当6度设防的底层柜架-抗震墙转房的底层采用约束砖砌体墙时，其构造应符合下列要求；（1）砖墙厚度不应于240mm、筑砂浆强度等级不应低于M10：应先砌墙后浇框架。
（2）沿架柱每隔300mm配置2Φ8水平钢筋和中4分布短筋平面内点焊组成的垃结网片，并沿砖境水平通长设置；在墙倒半高处尚应设置与框架柱相连的钢筋混凝土衣平系梁。（3）墙长大二4m时和洞口两侧，应在墙内增设钢筋混凝士构谌柱。
4.4.6当6度设防约底层框契-抗露清块房屋的底层采用约束小砌块砌谱时，其构造应符合下列要求：【1）墙厚不应小于190mm，砌筑砂浆强度等级不应低于Mb10，应先墙后浇框架。
（2）沿框架柱每隔400mm配置2Φ8水平钢筋和Φ4分布短筋乎面内点焊组成的拉结网片，关沿砌块墙穴平通长设罩：在墙体半高处商应设置与准架柱相连的钢筋混凝土水平系梁，系烫截面不应小于190mm×19Umul，纵筋不应小于4Φ12,箍筋直径不应小于Φ6，距不应大于200mm，（3）墙依在门、窗洞口两侧应设暨芯柱，墙长大于4m甜总说明
宜核刻六淳司大海校对曾无生童出没计田西毅图集号
1G329-2
多层砖砌体房屋
多层砖砌，
体房屋
应在墙内增设芯柱，芯柱应符合《建筑抗露设计规范》CB50011-2010第7.4.2条的有关规定；其余位置，宜采用钢够混凝土构造柱替代芯柱，钢筋混凝土构造柱应符合《建筑抗露设计规范》GB50011-2010第7.4.3条的有关规定。4.5钢筋的错固和连接
4.5.1考造柱、圈梁内筋及墙体水平配筋带钢筋的锚匡长度a=，搭接长度见表了的注3，底部裤架一抗震墙结构中，框架与抗露墙纲钢筋的锚固和搭接长度详见国标图集11G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》。表7圈梁，构造柱及砌体墙水平配筋带钢筋的锚固长度混凝土强度等级
钢筋种类免费标准下载网bzxz
HPB300热扎光圆钢筋
HRB335热扎带助钢筋
HRB400热热
注：1
分钢需的公称直径：
d≤25
爱钢筋的锚置长度不应小二200mm；C35
d≤25
在商裁面搭接，搭接长度llE可取1.211。深箍箍筋做法详下图。
箍筋的弯钩
4.6 楼梯间尚应符合下列要求：75中较
绑扎搭接的
栏、梁纵筋
箍筋的弯钩
4.6.1预层楼梯闻墙体应沿墙高每隔500mm设2中6通长钢筋和Φ4分布短钢筋平面内点焊组成的拉结网片或中4点焊网片；7-9度时其他各层楼梯间墙体应在休息平台或楼层辛高处设置60mm厚、纵向钢筋不应少于2Φ10的钢筋混凝土带或配筋砖带配筋砖带不少于3皮，每皮的配筋不少于2Φ6砂浆强度等级不应低于M7.5且不低于同层墙体的砂浆强度等级。4.6.2楼梯间及门厅内墙阳角处的大梁支承长度不应小于500mm，并应与圈梁连接。
4.6.3装配式楼梯段应与平台板的梁可靠连接，8、9度时不应采用装配式楼梯段；不应采用墙中悬挑式踏步或踏步竖肋插入墙体约楼梯，不应来用无筋砖砌栏板，4.6.4突出屋顶的楼梯间，构造柱应伸到须部，并与顶部圈梁总说明
图集号
审核刘大海忘点海校对普凡三设计敏凝质
11G329-2
多层砖翻体房屋
