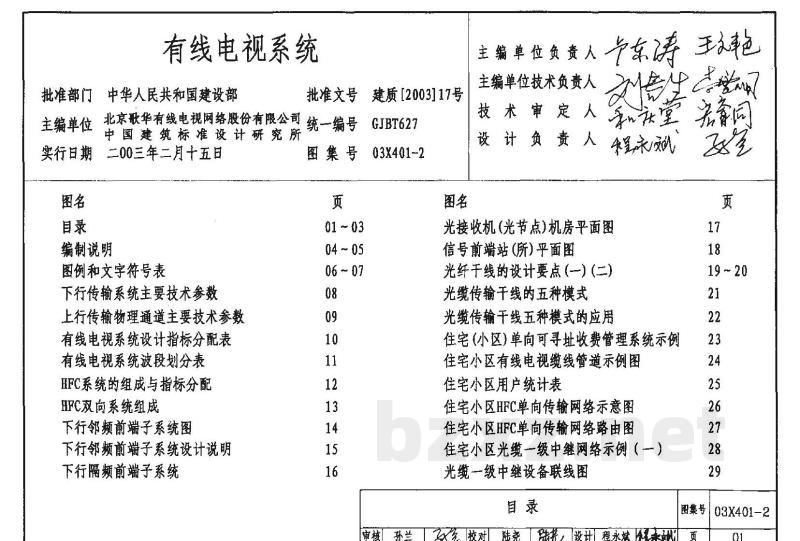

有线电视系统
批准部门
中华人民共和国建设部
批准文号
主编单位 北京歌华有线电视网络股份有限公司统一编号中国建筑标准设计研究所
实行日期二00三年二月十五日
编制说明
图例和文字符号表
下行传输系统主要技术参数
上行传输物理通道主要技术参数有线电视系统设计指标分配表
有线电视系统波段划分表
HFC系统的组成与指标分配
HFC双向系统组成
下行邻频前端子系统图
下行邻频前端子系统设计说明
下行隔频前端子系统
图集号
04~ 05
06 ~ 07
建质［2003]17号
GJBT627
03X401-2
王串色
中京涛三
主编单位负责人一
主编单位技术负责人
技术审定人
设计负责人
光接收机（光节点）机房平面图信号前端站(所)平面图
光纤于线的设计要点（-）（二）光缆传输干线的五种模式
光缆传输干线五种模式的应用
住宅（小区）单向可寻址收费管理系统示例住宅小区有线电视缆线管道示例图住宅小区用户统计表
住宅小区HFC单向传输网络示意图住宅小区HFC单向传输网络路由图住宅小区光缆一级中继网络示例（一）光缆一级中继设备联线图
审核孙兰
级校对陆克做光设计程永斌
图集号
03X401-2

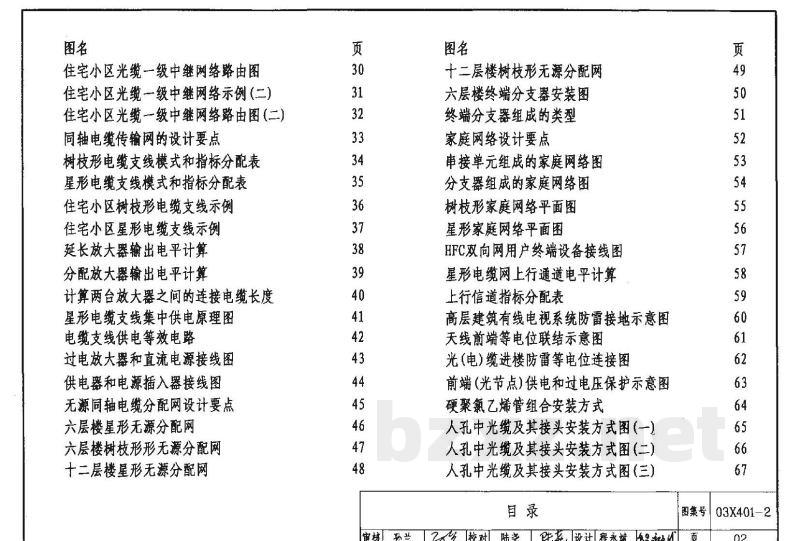

住宅小区光缆级中继网络路由图住宅小区光缆一级中继网络示例（二）往宅小区光缆一级中继网络路由图（二）同轴电缆传输网的设计要点
树枝形电缆支线模式和指标分配表星形电缆支线模式和指标分配表住宅小区树枝形电缆支线示例
住宅小区星形电缆支线示例
延长放大器输出电平计算
分配放大器输出电平计算
计算两台放大器之间的连接电缆长度星形电缆支线集中供电原理图
电缆支线供电等效电路
过电放大器和直流电源接线图
供电器和电源插入器接线图
无源同轴电缆分配网设计要点
六层楼星形无源分配网
六层楼树枝形形无源分配网
十二层楼星形无源分配网
十二层楼树枝形无源分配网
六层楼终端分支器安装图
终端分支器组成的类型
家庭网络设计要点
串接单元组成的家庭网络图
分支器组成的家庭网络图
树枝形家庭网络平面图
星形家庭网络平面图
HFC双向网用户终端设备接线图
星形电缆网上行通道电平计算
上行信道指标分配表
高层建筑有线电视系统防雷接地示意图天线前端等电位联结示意图
光（电）缆进楼防雷等电位连接图前端（光节点）供电和过电压保护示意图硬聚氯乙烯管组合安装方式
人孔中光缆及其接头安装方式图（-）人孔中光缆及其接头安装方式图（二）人孔中光缆及其接头安装方式图（三）目录
审核孙兰
2校对陆尧能充设计程永斌极
图集号
03X401-2

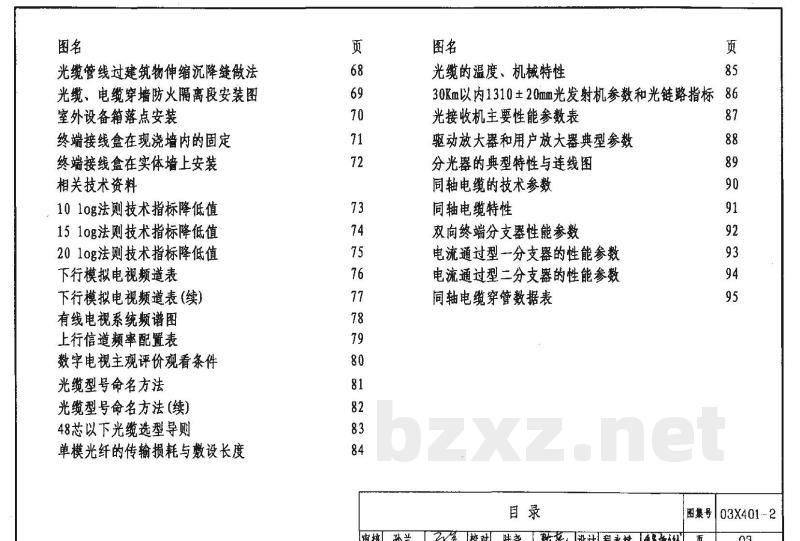

光缆管线过建筑物伸缩沉降缝做法光缆、电缆穿墙防火隔离段安装图室外设备箱落点安装
终端接线盒在现浇培内的固定
终端接线盒在实体墙上安装
相关技术资料
1010g法则技术指标降低值
1510g法则技术指标降低值
201og法则技术指标降低值
下行模拟电视频道表
下行模拟电视频道表(续）
有线电视系统频谱图
上行信道频率配置表
数字电视主观评价观看条件
光缆型号命名方法
光缆型号命名方法（续）
48芯以下光缆选型导则
单模光纤的传输损耗与敷设长度页
光缆的温度、机械特性
30Km以内1310±20mm光发射机参数和光链路指标86光接收机主要性能参数表
甄动放大器和用户放大器典型参数分光器的典型特性与连线图
同轴电缆的技术参数
同轴电缆特性
双向终端分支器性能参数
电流通过型一分支器的性能参数电流通过型二分支器的性能参数同轴电缆穿管数据表
审核孙兰校对陆尧版设计程永斌让图集号
03X401--2

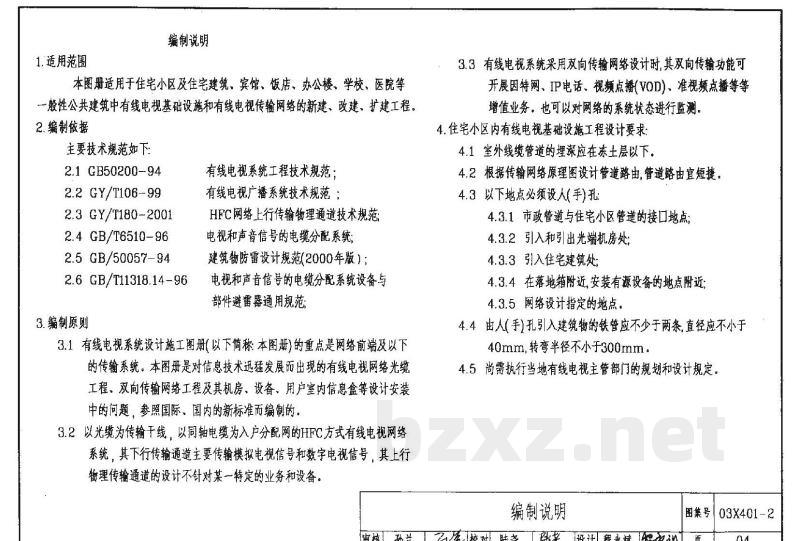

1.适用范围
编制说明
本图册适用于住宅小区及住宅建筑、宾馆、饭店、办公楼、学校、医院等一般性公共建筑中有线电视基础设施和有线电视传输网络的新建、改建，扩建工程2.编制依据
主要技术规范如下
2.1 GB50200-94
2.2 GY/T106-99
2.3GY/T180-2001
2.4 GB/T6510-96
2.5 GB/50057-94
2.6 GB/T11318.14-96
3.编制原则
有线电视系统工程技术规范；
有线电视广播系统技术规范；
HFC网络上行传输物理通道技术规范电视和声音信号的电缆分配系统建筑物防雷设计规范（2000年版）：电视和声音信号的电缆分配系统设备与部件避雷器通用规范
3.1有线电视系统设计施工图册(以下简称：本图册)的重点是网络前端及以下的传输系统。本图册是对信息技术迅猛发展而出现的有线电视网络光缆工程、双向传输网络工程及其机房、设备、用户室内信息盒等设计安装中的问题，参照国际，国内的新标准而编制的3.2以光缆为传输于线，以同轴电缆为入户分配网的HFC方式有线电视网络系统，其下行传输通道主要传输模拟电视信号和数字电视信号其上行物理传输通道的设计不针对某一特定的业务和设备。：3.3有线电视系统采用双向传输网络设计时其双向传输功能可开展因特网、IP电话、视频点播(VOD)、准视频点播等等增值业务。也可以对网络的系统状态进行监测，4.住宅小区内有线电视基础设施工程设计要求4.1室外线缆管道的埋深应在冻土层以下，4.2根据传输网络原理图设计管道路由,管道路由宜短捷。4.3以下地点必须设人(手)孔
4.3.1市政管道与住宅小区管道的接口地点；4.3.2引入和引出光端机房处
4.3.3引入住宅建筑处；
4.3.4在落地箱附近安装有源设备的地点附近：4.3.5网络设计指定的地点，
4.4由人(手)孔引入建筑物的铁管应不少于两条直径应不小于40mm，转弯半径不小于300mm。
4.5尚需执行当地有线电视主管部门的规和设计规定。编制说明
审核孙兰校对陆尧出尧设计程永斌中训图集号|03X401-2

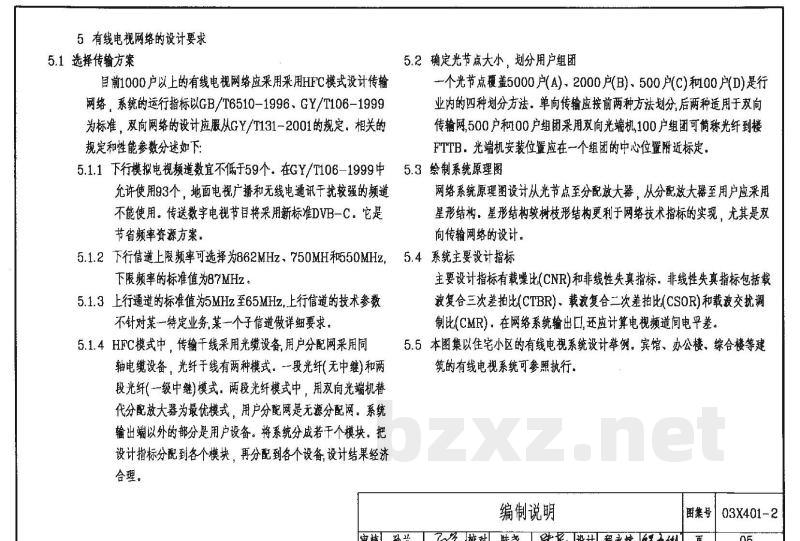

5有线电视网络的设计要求
5.1选择传输方案
目前1000户以上的有线电视网络应来用采用HFC模式设计传输网络，系统的运行指标以GB/T6510-1996、GY/T106-1999为标准。双向网络的设计应服从GY/T131一2001的规定。相关的规定和性能参数分述如下
5.2确定光节点大小、划分用户组团一个光节点覆盖5000户（A）.2000户（B）、500户C)和100户D）是行业内的四种划分方法。单向传输应按前两种方法划分，后两种适用于双向传输网.500户和100户组团采用双向光端机100户组团可简称光纤到楼FTTB，光端机安装位置应在一个组团的中心位置附近标定，5.1.1下行模拟电视频道数宜不低于59个。在GY/T106-1999中5.3绘制系统原理图充许使用93个，地面电视广播和无线电通讯于扰较强的频道不能使用。传送数字电视节目将采用新标准DVB-C。它是节省频率资源方案，
网络系统原理图设计从光节点至分配放大器，从分配放大器至用户应采用星形结构，星形结构较树枝形结构更利于网络技术指标的实现，尤其是双传输网络的设计。
5.1.2下行信道上限频率可选择为862MHz、750MH和550MHz、5.4系统主要设计指标下限频率的标准值为87MHz
5.1.3上行通道的标准值为5MHz至65MHz，上行信道的技术参数不针对某一特定业务某一个子信道做详细要求5.1.4HFC模式中，传输千线采用光缆设备用户分配网采用间轴电缆设备，光纤于线有两种模式。一段光纤(无中继)和两段光纤（一级中继）模式，两段光纤模式中，用双向光端机替代分配放大器为最优模式，用户分配网是无源分配网。系统输出端以外的部分是用户设备。将系统分成若干个模块。把设计指标分配到各个模块，再分配到各个设备，设计结果经济合理。
主要设计指标有载噪比(CNR)和非线性失真指标。非线性失真指标包括载波复合三次差拍比(CTBR)、载波复合二次差拍比(CSOR)和载波交扰调制比(CMR)。在网络系统输出口,还应计算电视频道间电平差。5.5本图集以住宅小区的有线电视系统设计举例。宾馆、办公楼、综合楼等建筑的有线电视系统可参照执行，编制说明
审核孙兰校对陆尧件影设计程永斌程图集号
03X401-2
有线电视系统工程常用图形和文字符号1.1广播电影电视工程设计图形符号和文字符号GY/T5059199%1.2电气简图用图形符号GB/T4728-981.3电气简图用图形符号GB/T4728991.4电气筒图用图形将号GB/T4728-20001.5国家建筑标准设计00DX001（建筑电气工程设计常用图形和文字符号》2.有线电视系统常用图形和文字符号表如下：（序号与00DX001连续编排）常用图形和文字符号表
图形符号
文字符号
室内型二分配器
过电型二分配器
防水型二分配器
倒接室内二分配器
倒接过电二分配器
等分室内三分配器
射频(RF)功率分配器件
15-439
图形符号
文字符号
(z1xx)
(zixx)
(Z1XX)
(Z1XX)
不等分室内
三分配器
n路分配器n为2
3、4.6、8
定向耦合器
（一分支器）
射频(RF)功率分配器件
表示高电平输出端
应按427～431图形派生
DirectionalCoupler
2~3端口衰减大于2~1与
1~3衰减之和
1. 用DCC原理制造有隔
室内型一分支器：
离(定向)性能,1端RF功
率不等分到3、2端，
防水型一分支器
过电防水型
一分支器
n端分支器
终端分支器
单向RF放大器
一般符号
落地箱
图例和文字符号表(一）
2.XX表达分支损耗dB值
国标规定档差4dB,也有
档差为2dB的产品，本图
册采用后者。
3.分支端3可扩展到n端
产品有1、2、3、4.6
、8、12、16、20、24
端的。
角形顶点指向RF信号传
输方向
安装有线电视系统设备
图集号
03X401-2
审核孙兰校对陆尧版托设计程永斌水纵页
15-448
15-450
15-451
图形符号
文字符号
TA是干线放大器 填充表示T的功能和在网络TB是延长放大器中的位置
分配放大器（楼头项点外平行线表示：供电放大器）
网络放大器
多输出口分配放大器，一般
用在没有TA、TB的网络里
双向RF分配放大必须有上行通道不用上行器
双向干放
双向延放
户内放大器
户内放大器
电缆双询高(H)
低L)通分割器
放大模块时应另外加\注
填充表示T的功能和在网
络中的位置
同5-445,TH供电电压
为AC220V
同5-443,TH供电电压
为AC60V。
LFP实现一根电缆双向传Www.bzxZ.net
输的设备或部件
图形符号
文字符号
光纤活接头
光纤熔接头
分光器
光接收机
光发射机
光端机
掺耳(ED)光纤
放大器(FA)
光纤尾缆
图例和文字符号表(二)
FXXX表示光缆芯数
XXX用阿拉伯数字
型号标准在图形上方,例如
FC/APC,FC/PC.SC/APC.SC/PC
应标注接头损耗(dB)
用百分数表示每路光功率
占全部输出功率的比值
FR是下行光接收,FT是上行
光发射机
EDFA只有1550nm的
把设备与光纤连接在一起
的柔软光缆
图集号
申核孙兰校对陆尧设计程永斌加页
03X401-2
下行传输系统主要技术参数
电视广播
系统输出口电平(dBμuV)
系统输出口频
任意频道间
道间载波电平
相邻颊道间
伴音对图像
频道内幅度/额
率特性(dB)
载噪比(dB)
载玻互调比(dB)
载波复合三次差拍比(dB)
交扰调制比(dB)
载波交流声比(%)
载波复合二次差拍比(dB)
色/亮度延时差(ns)）
≤8(在意60MHz内）
17±3（邻频传输系统）
7~-20(箕他）
任意频道幅度变化范围为
+2(以载频加1.5MHz为基
准）在任何0.5MHz频率范
围内幅度变化不大于0.5
≥43(B=5.75MHz)
>57(对电视频道的单频干扰)
≥54（电视频道内单互调干
≥46+101g(N-1)
（式中N为电视频道数）
≤100
调广播
47~70（单声道或立体声）
≤6(任意600KHz内)
任何频道内幅度变化不大
于2,在载频的75KHz频率
范围内变化斜率每10KHz
不大于0.2，
≥41(单声道）
>51(立体声）
≥60(频道内单于扰)
回激值(%)
微分增益(%)
微分相位(度)
频道频率
率稳定度
图像/伴音频率
间( KHz)
系统输出口相互隔离度(dB)
特性阻抗(0)
相邻频道间隔
寄生辐射
电视中频干
辐射与干扰
电视广播
≥30(VHF)
≥22(其他）
k10（相对于最低电视
信号）
抗扰度(dB)
其他于扰
按相应国家标准
注：此参数摘自GY/106-1999
下行传输系统主要技术参数
审核孙兰校对陆尧欣托设计程永斌极价调频广播
±10(24小时肉）
±20（长时间内）
≥400KHz
图集号
03X401-2
上行传输物理通道主要技术参数项目
标称系统特性阻抗(0)
上行通道频率范围（MHz）
标称上行端口输入电平(dBuV)
上行传输路由增益差(dB)
上行通道频率响应(dB)
上行最大过载电平(dBuV)
载波/汇集噪声比(dB)
上行通道传输延时(us)
回波值(%)
上行通道群延时（ns）
技术指标
≥112
此电平为设计标称值并非
设备实际工作电平
服务区内任意用户端口上行
7.4MHz~61.8MHz
7.4MHz~61.8MHz
任3.2MHz范围内
三路载波输入当二次或三次
非线性产物为-40dBc时测量
电磁环境最恶劣的时间段测量
≥20(Ra波段）
般为18:00~22:00：注入
(Rb.Rc波段)
≤800
≤300
上行载波电平100aBuV;
波段划分见附录A。
任意3.2MHz范围内
信号交流声调制比(%)
用户电视端口噪声抑制能力(dB)13通道串扰抑制比(dB)
技术指标
注：1.系统设计时,载噪比(CNR)按≥26dB设定说明
2.无用数字信号和空间脉冲于扰视作噪声时需另行计算载噪比.称为广义载噪比
3.此参数摘自GY/T180-2001。
4.表中附录A见本图集第11页波段划分表，上行传输物理通道主要技术参数图集号
03X401-2
审核孙兰孕校对陆尧设计程永斌页
系统的设计指标分配表
审核孙兰
1.表中的国(行)标值是系统运行的额值用于评定系统的运行指标：系统的设计值应高于运行指标。表中的二者之差为保证系统运行指标的设计允余量。
2.系统按户数分为A(10000以上)、B(2000以上)C(300以上)
D(300 以下)四类,住宅小区的系统一般属于C、D类。
3.在具体工程设计中,依据网络类别选择分配系数.而系统设计值不得改变。有线电视系统设计指标分配表
校对陆尧设计程永斌办
图集号|03X401-2
上行频段(R)
过渡频段(X)
FM频段(FM)
下行频段(A)
有线电视系统频段划分表
频率范围
87~108
110~1000
注1、5、65、87、550、750862、1000MHz等频率点是系统电平计算和测量时的参照频率。
2.在双向网设计中5~65MHz称作上行频段87~1000MHz称作下行频段。
3.目前：系统设计选用87~550MHz频段简称550MHz系统：选用87~750MHz频段简称750MHz系统：选用87~862MHz频段简称860MHz系统。
4.系统设计时分支器和分配器的通频带为5~1000MHz,即双向网无源设备均应选用这类器材。业务内容
上行业务
过渡带
声音广播业务
模拟电视、数字电视、
数据业务
5.调(FM)及数字广播的频率配置：在87～108MHz频率范围内载频间隔按400KHz配频率点。6.系统可设置导频频率和数据频率。例如：可寻址收费管理系统的批址码载波频率在108至111MHz之间，有线电视系统波段划分表
审核孙兰校对陆尧随尧没计，程永斌图集号
03X401-2
接口设备
(信源）
网络前端
子系统
光纤干线
学系统
电缆支线
子系统
传输系统
系统方框图
1.本图用于网络规设计，HFC网络系统由网络前端、传输系统和用户分配网络组成、其中a、b、c子系统指标占系统设计指标的比例，无源电缆分配网、用户端（含家庭网络）不占用上述指标，
2.下行通道设计指标主要有CNR、CTBR和CSOR.上行通道主要指标是CNR。设计时通过图中公式计算可以把规定的运行指标核算成设计指标并分配到各个子系统中。3.系统的其他性能参数微分增益，微分相位、色亮时延差、频率稳定度等,应由相关设备保证，不在此计算。
4.设计预留指标见第10页<<系统技术指标分配表>>5.详解见GB50200-1994《有线电视系统工程技术规范》：无源电缆
分配网
子系统
用户端
（家庭网络）
用户分配网络
按下式计算分配系数：
分配系数=
子系统设计指标
系统设计指标
系统设计指标一运行指标+预留指标公式(1)
公式(2)
子系统CNR=-101g(分配系数)+（系统设计值)．..公式(3子系统CTBR=-20lg(分配系数)+（系统设计值)....公式(4）子系统CSOR=-101g（分配系数)+（系统设计值)....公式(5）HFC系统的组成与指标分配
审核孙兰校对陆尧孕托，设计程永斌永图集号
03X401-2
