本标准适用于测定用用水分散的耐火泥浆的耐火泥浆的颗粒组成。分析小于0.1mm的颗粒组成应采用水筛法；分析大于等于0.1mm的颗粒组成宜采用干筛法。筛分析是将物料颗粒分级的一种方法。用一定重量的物料置于一定孔径的标准筛上筛分，称量每级筛分过的物料，以百分率表示。 YB/T 5164-1993 耐火泥浆筛分析试验方法 YB/T5164-1993 标准下载解压密码：www.bzxz.net

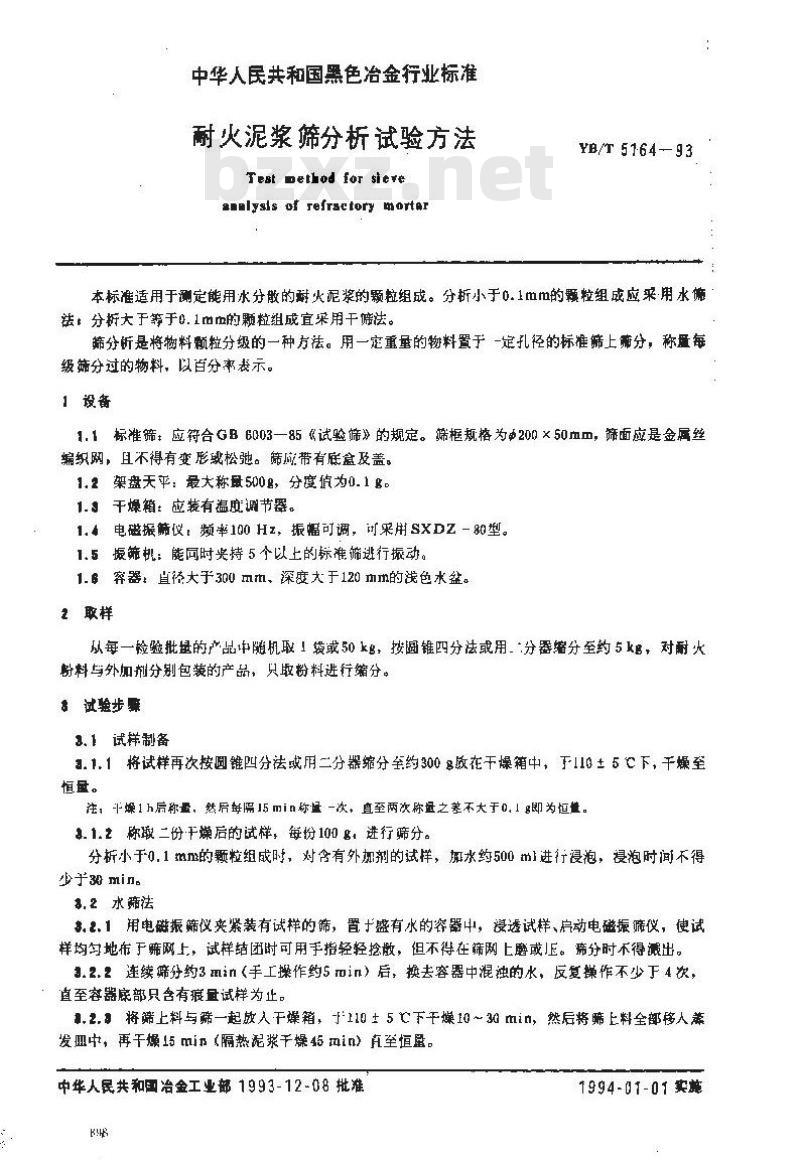

中华人民共和国黑色冶治金行业标准耐火泥浆筛分析试验方法bzxz.net
Test Dethod for sieve
alysls of refractory mortar
YB/T5164-93
本标准适用于测定能用水分散的火泥浆的颗粒组成。分析小于0.1mm的颗粒组成应采·用水筛法：分析大于等于0.1mm的颗粒组成宜采用干筛法。筛分析是将物料颗粒分级的一种方法。用一定重量的物料置于-定孔径的标准筛上确分，称量每级筛分过的物料，以百分率表示。1设备
1.1标准筛：应符合GB6003一85《试验筛》的规定。筛框规格为200×50mm，筛面应是金属丝编织网，且不得有变形或松弛。筛应带有底盒及盖。1.2架盘天平：最大称最500g，分度值为0.1 g。1. 干燥箱：应装有温度谢节器。1.4电磁握筛仪：频率100Hz，振幅可调，采用SXDZ-80型。1.5振筛机：能同时光持5个以上的标准筛进行振动。1.6穿器，直径大于300 mm、深度大于120 mm的浅色水盆。2取样
以每一检验批量的产品中随机取1袋或50kg，按圆锥四分法或用分器缩分至约5k，对耐火粉料与外加剂分别包装的产品，只取粉料进行缩分。8试验步骤
3.1试样制备
a.1.1将试样再次按圆锥四分法或用二分器缩分至约300g放在干燥箱中，下110±5℃下，千燥至恒盘。
注，平燥1h后称量，然后每隔15min称量一次，直至两次称量之差不大于0.1g即为恒盘。.1.2称取二份干燥后的试样，每份100g，进行蹄分。分析小于0.1mm的颗粒组成时，对含有外加剂的试样，加水约500m1进行浸泡，浸泡时间不得少于 min。
$.2水筛法
等.2，1用电磁振筛仪夹紧装有试样的筛，置于盛有水的容器中，浸透试样、启动电磁振筛仪，使试样均匀地布于筛网上，试样结团时可用手指轻轻捡敏，但不得在筛网上磨或正。蹄好时不得溉出。.2.2连续筛分约3min（手工操作约5rin）后，换去容器中混独的水，反复操作不少下4次，直至容器底部只含有痕量试样为止。,2.将筛上料与筛一起放人干燥箱，于110 ±5下干燥10～30min，然后将筛上料全部移人苯发迦中，再干燥15min（隔热泥浆干燥45min）直至恒星。中华人民共和国冶金工业部 1993-12-8 批准1994-01-01实施

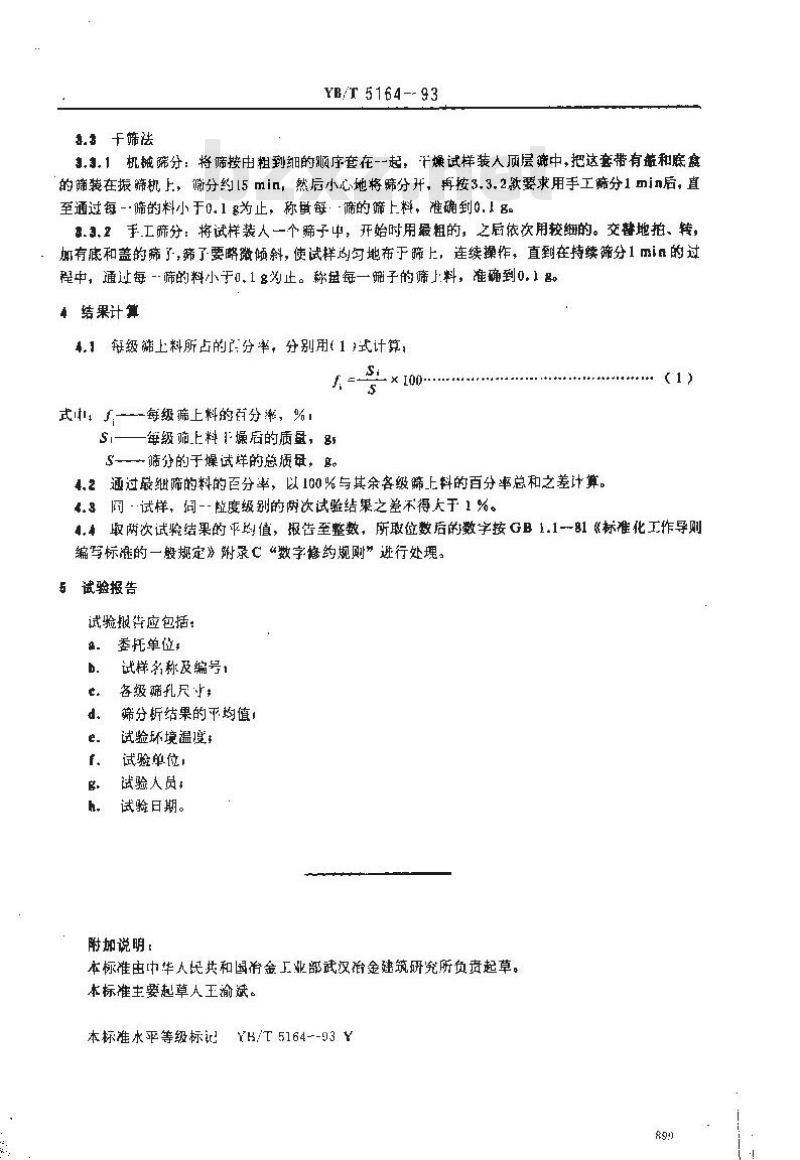

.于筛法
YB/T 5164--93
3.3，1机械筛分：将筛按由粗到细的顺序套在--起，评燥试样装人顶层筛中，把这套带有靠和底盒的筛装在振筛机上，筛分约15min，然后小心地将筛分开，再按3.3.2款要求用手工筛分1min后，直至通过每--筛的料小于0,1为止，称单每：-筛的筛上料，准确到0,1 各。3.3.2手工筛分：将试样装人一个筛子中，开始时用最粗的，之后依次用较细的。交替地拍、转，加有底和盖的筛了，筛了要略效倾斜，使试样均匀地布于筛上，连续操作，直到在持续筛分1min的过程中，通过每筛的料小于0,1 g为止。称盘每一筛子的筛上料，准确到0.1多。4结果计算
41每级筛上料所占的分率，分别用（1式计算：s.
式和，了—-每级筛上料的百分率，%S.
每级筛上料“燥后的质量，8，
S——筛分的于爆试详的总母，多。4.2通过最继筛的料的百分率，以100%与其余各级筛上料的百分率总和之差计算。1.3同·试样，同--粒度级别的两次试验结果之差不得大于1%。(1)
4串取两次试验结果的平跑值，报告至整数，所取位数后的数字按GB1.1一81《标准化工作导则编写标准的一般规定》渐录℃“数字修约规则”进行处理。5试验报告
试验报告应包括：
委托单位，
试样名称及编号1
各级筛孔尺寸，
筛分析结果的平均值
试验环境温度
试验单位，
试验人员：
试验日期。
附加说明：
本标准由中华人民共和国冶金工业部武汉治金建筑研究所负责起草。本标准主要起草人王渝斌。
本标准水平等级标记
YH/T 5164--93 Y
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
