本标准规定了炼钢用预熔型铝酸钙的术语和定义、牌号、技术要求、试验方法、验收规则、包装、标志、运输、贮存和质量证明书。 本标准适用于炼钢用预熔型铝酸钙。

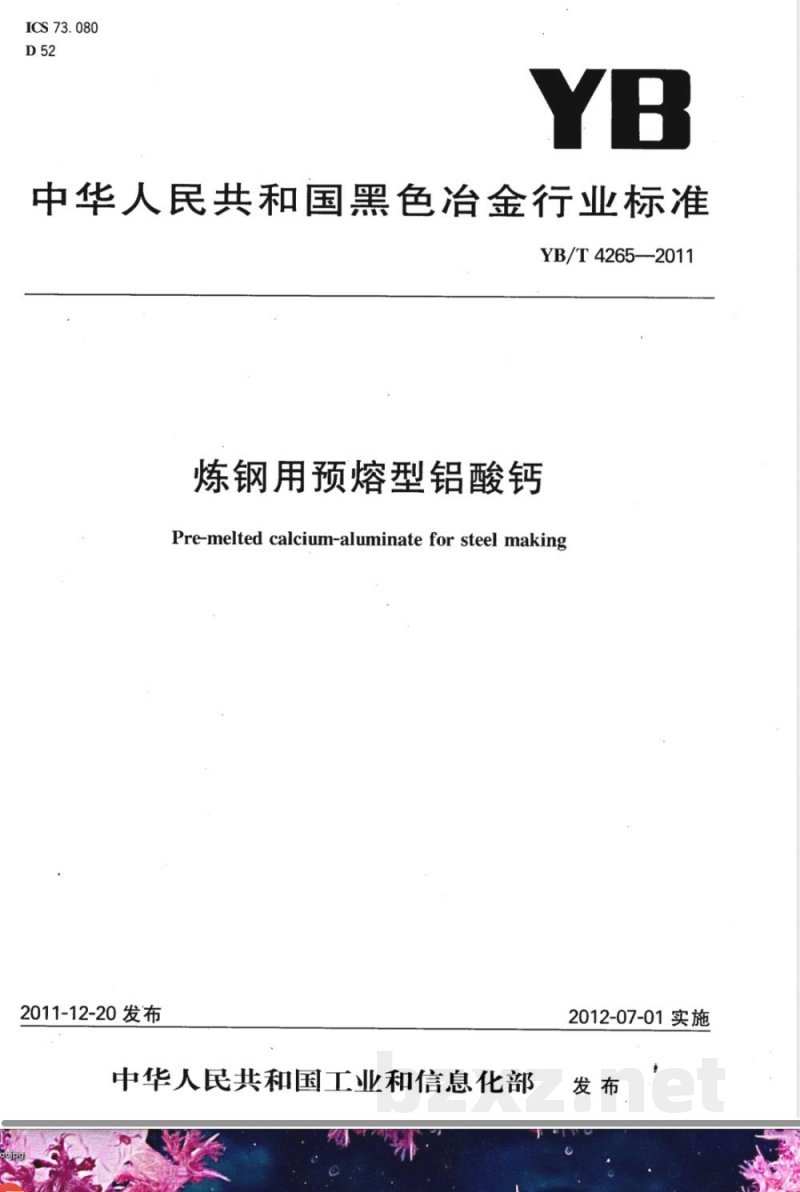

ICS73.080
中华人民共和国黑色冶金行业标准YB/T4265—2011
炼钢用预熔型铝酸钙
Pre-melted calcium-aluminate for steel making2011-12-20 发布
中华人民共和国工业和信息化部2012-07-01实施

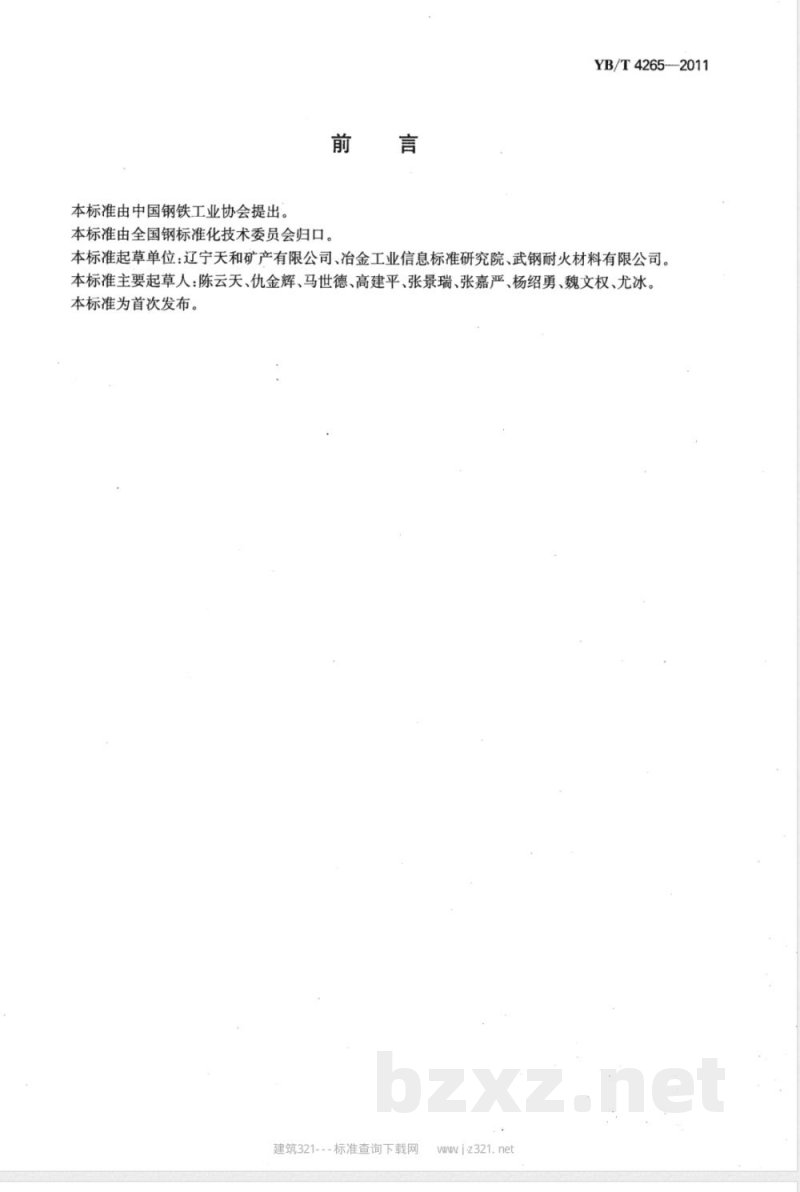

本标准由中国钢铁工业协会提出。前
本标准由全国钢标准化技术委员会归口。言
YB/T4265-2011
本标准起草单位：辽宁天和矿产有限公司、冶金工业信息标准研究院、武钢耐火材料有限公司。本标准主要起草人：陈云天、仇金辉、马世德、高建平、张景瑞、张嘉严、杨绍勇、魏文权、尤冰。本标准为首次发布。
建筑321---标准查询下载网
wwwiz321.net

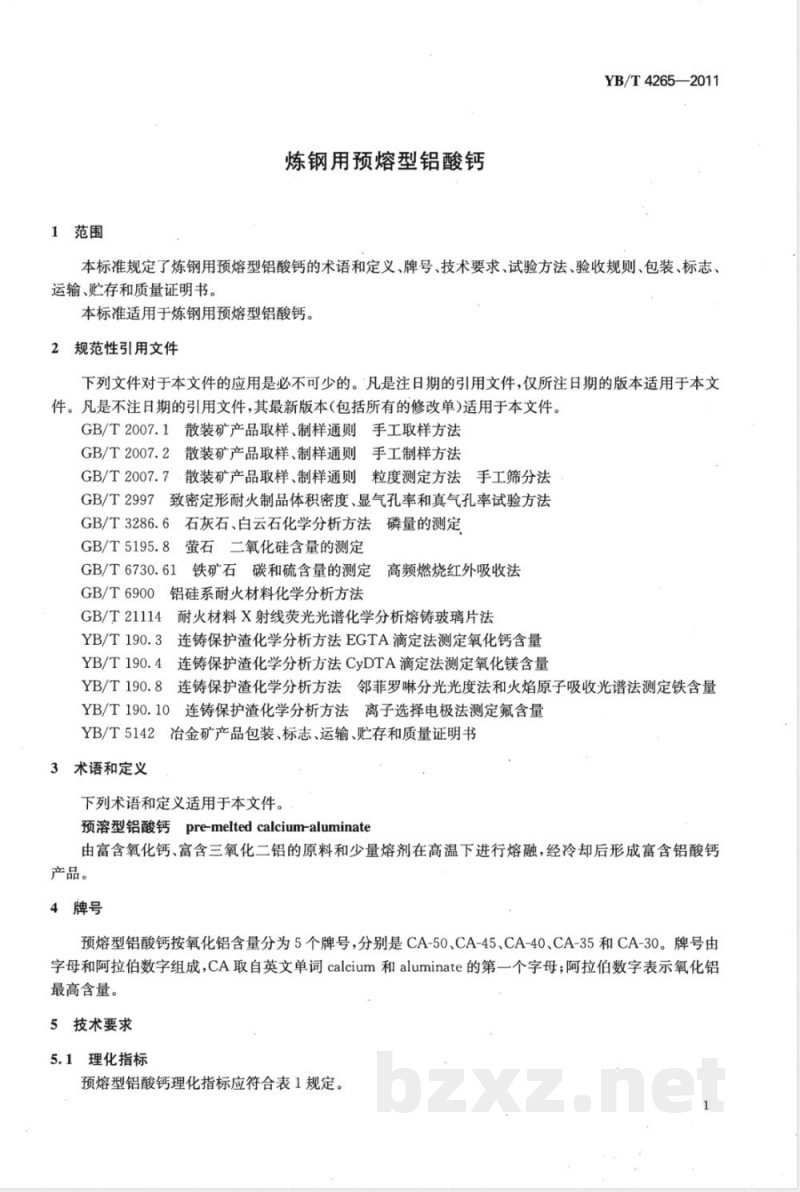

1范围
炼钢用预熔型铝酸钙
YB/T4265—2011
本标准规定了炼钢用预熔型铝酸钙的术语和定义、牌号、技术要求、试验方法、验收规则、包装、标志运输、贮存和质量证明书。
本标准适用于炼钢用预熔型铝酸钙。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T2007.1散装矿产品取样、制样通则手工取样方法GB/T2007.2散装矿产品取样、制样通则手工制样方法GB/T2007.7·散装矿产品取样、制样通则粒度测定方法手工筛分法GB/T2997致密定形耐火制品体积密度、显气孔率和真气孔率试验方法GB/T3286.6石灰石、白云石化学分析方法磷量的测定GB/T5195.8萤石二氧化硅含量的测定GB/T6730.61
GB/T6900
铁矿石碳和硫含量的测定高频燃烧红外吸收法铝硅系耐火材料化学分析方法
GB/T21114耐火材料X射线荧光光谱化学分析熔铸玻璃片法YB/T190.3连铸保护渣化学分析方法EGTA滴定法测定氧化钙含量YB/T190.4
连铸保护渣化学分析方法CyDTA滴定法测定氧化镁含量3连铸保护渣化学分析方法邻菲罗啉分光光度法和火焰原子吸收光谱法测定铁含量YB/T190.8
YB/T190.10连铸保护渣化学分析方法离子选择电极法测定氟含量YB/T5142冶金矿产品包装、标志、运输、贮存和质量证明书3术语和定义
下列术语和定义适用于本文件。预溶型铝酸钙pre-meltedcalciumaluminate由富含氧化钙、富含三氧化二铝的原料和少量熔剂在高温下进行熔融，经冷却后形成富含铝酸钙产品。
4牌号
预熔型铝酸钙按氧化铝含量分为5个牌号，分别是CA-50、CA-45、CA-40、CA-35和CA-30。牌号由字母和阿拉伯数字组成，CA取自英文单词calcium和aluminate的第一个字母；阿拉伯数字表示氧化铝最高含量。
5技术要求
5.1理化指标

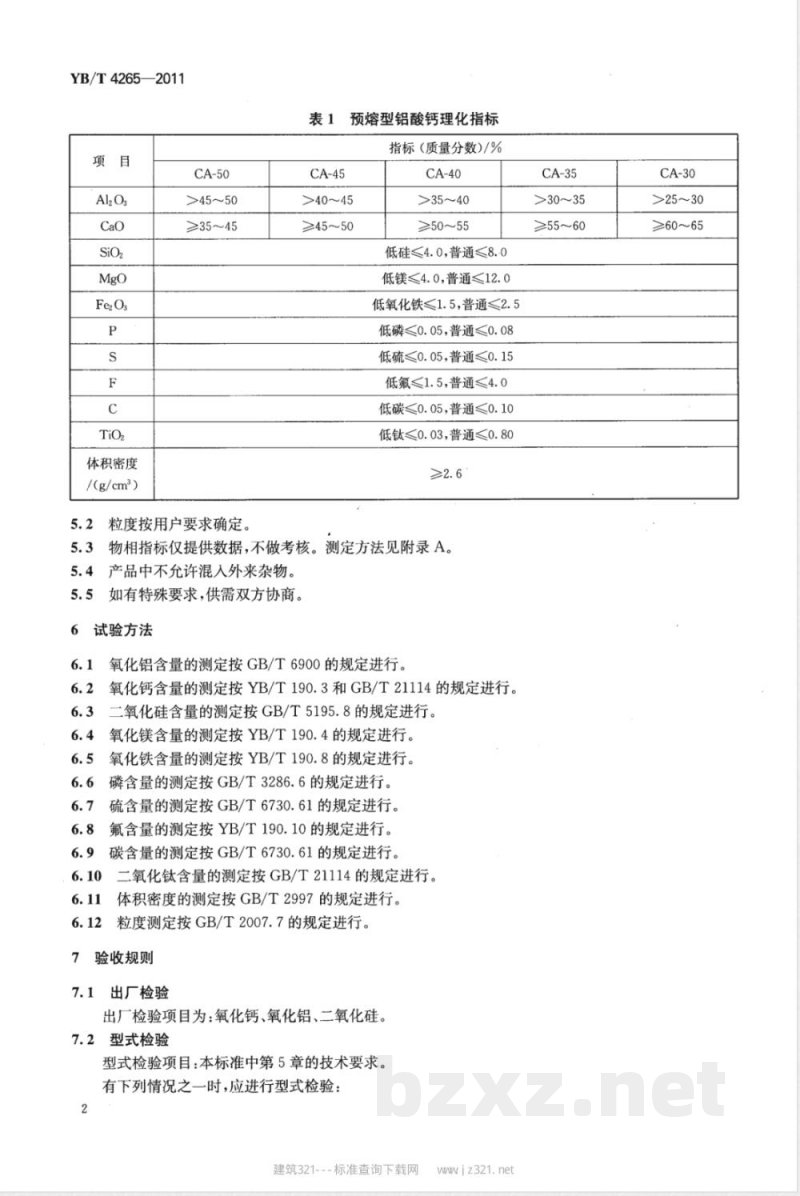

预熔型铝酸钙理化指标应符合表1规定。YB/T4265—2011
体积密度
/(g/cm2）
>45～50
≥35～45
粒度按用户要求确定。
预熔型铝酸钙理化指标
指标（质量分数)/%
>40～45
≥45～50
>35～40
≥50～55
低硅≤4.0，普通≤8.0
低镁≤4.0，普通≤12.0
低氧化铁≤1.5，普通2.5
低磷≤0.05，普通≤0.08
低硫≤0.05,普通≤0.15
低氟≤1.5,普通≤4.0
低碳≤0.05，普通≤0.10
低钛≤0.03，普通≤0.80
物相指标仅提供数据，不做考核。测定方法见附录A。产品中不允许混入外来杂物。
如有特殊要求，供需双方协商。试验方法
氧化铝含量的测定按GB/T6900的规定进行。氧化钙含量的测定按YB/T190.3和GB/T21114的规定进行。二氧化硅含量的测定按GB/T5195.8的规定进行，氧化镁含量的测定按YB/T190.4的规定进行。氧化铁含量的测定按YB/T190.8的规定进行。6.6
磷含量的测定按GB/T3286.6的规定进行。6.7
硫含量的测定按GB/T6730.61的规定进行。氟含量的测定按YB/T190.10的规定进行。碳含量的测定按GB/T6730.61的规定进行。二氧化钛含量的测定按GB/T21114的规定进行。体积密度的测定按GB/T2997的规定进行。粒度测定按GB/T2007.7的规定进行。验收规则
出厂检验
出厂检验项目为：氧化钙、氧化铝、二氧化硅。7.2型式检验
型式检验项目：本标准中第5章的技术要求。有下列情况之一时，应进行型式检验：2
建筑321---标准查询下载网
wwjz321.net
>30～35
≥55～60
>25～30
≥60～65

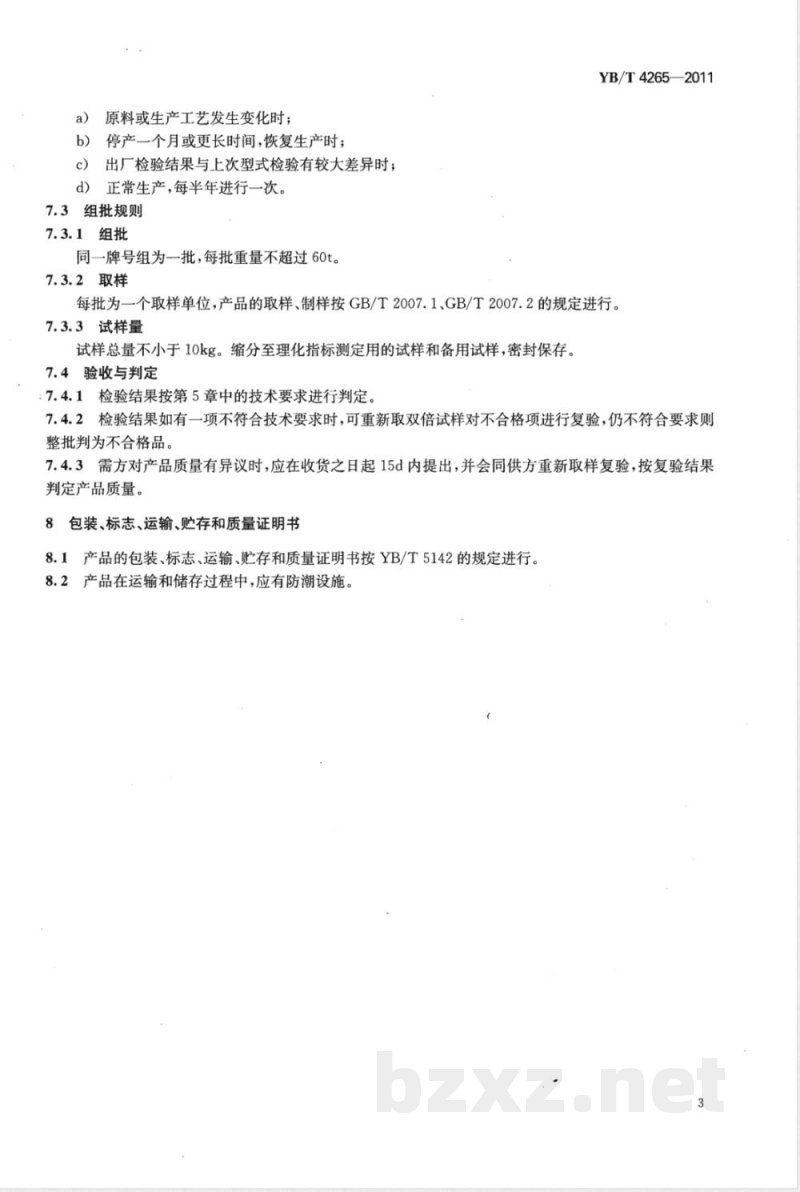

原料或生产工艺发生变化时：
b）停产一个月或更长时间，恢复生产时；c）出厂检验结果与上次型式检验有较大差异时；d）正常生产，每半年进行一次。7.3组批规则
7.3.1组批
同一牌号组为一批，每批重量不超过60t。7.3.2取样
YB/T4265—2011
每批为一个取样单位，产品的取样、制样按GB/T2007.1、GB/T2007.2的规定进行。7.3.3试样量
试样总量不小于10kg。缩分至理化指标测定用的试样和备用试样，密封保存。7.4验收与判定
：7.4.1检验结果按第5章中的技术要求进行判定。7.4.2检验结果如有一项不符合技术要求时，可重新取双倍试样对不合格项进行复验，仍不符合要求则整批判为不合格品。
7.4.3需方对产品质量有异议时，应在收货之日起15d内提出，并会同供方重新取样复验，按复验结果判定产品质量。
8包装、标志、运输、贮存和质量证明书8.1产品的包装、标志、运输、贮存和质量证明书按YB/T5142的规定进行。8.2产品在运输和储存过程中，应有防潮设施。YB/T4265—2011
A.1范围
附录A
(资料性附录）
预熔型铝酸钙物相的测定X射线衍射法本方法适用于预熔型铝酸钙物相的检验。A.2仪器
A.2.1微粉研磨仪：研磨细粉至适合X射线检测粒度。A.2.2X射线衍射仪：综合稳定度土1%、测角仪精度土0.0001°角度重现性0.0001°A.3制样
A.3.1将试样粉碎至5mm以下，然后放进微粉研磨仪进行研磨，磨制粒度不大于0.074mm（全过200目筛)。
A.3.2称取试样1g～2g，放人凹形玻璃盛样器上，用玻璃板将试样刮平。A.3.3将另一盛样器采用（A.3.2)方法制好另一试样，下次使用。A.4试验步骤
A.4.1将试样(A.3.2)放人试样台。A.4.2扫描：采用Cu靶、管电压40kV、管电流40mA；扫描速度：2的扫描速度应不大于3°/min。A.5结果表示
测定出的合格图谱根据峰强弱和角度位置关系，利用衍射仪定性分析软件分析出物相成分。如果峰值稳定且不重合，用衍射仪半定量软件分析出各物相的百分含量，物相的含量用百分数表示。建筑321---标准查询下载网此内容来自标准下载网
jz321.net
中华人民共和国黑色冶金
行业标准
炼钢用预熔型铝酸钙
YB/T4265—2011
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2012年3月第一版2012年3月第一次印刷*
统一书号：155024·386定价：25.00元O
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
