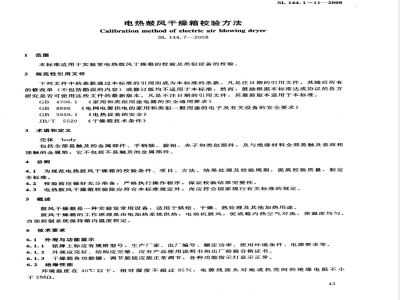

SL 144.7-2008 电热鼓风干燥箱校验方法 SL144.7-2008 标准下载解压密码：www.bzxz.net

1范围
电热鼓风干燥箱校验方法
Calibrationmethod of electricairblowingdryerSL144.7—2008
本标准适用于实验室电热鼓风干燥箱的校验及类似设备的校验。2规范性引用文件
SL144.1~11—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4706.1《家用和类似用途电器的安全通用要求》GB8898
JB/T5520
3术语和定义
《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》《电热设备的安全》
《干燥箱技术条件》
壳体body
包括全部易触及的金属部件、手柄轴、旋钮、夹子和类似部件，及与绝缘材料全部易触及表面相接触的金属箔；它不包括不易触及的金属部件。4总则
4.1为规范电热鼓风干燥箱的校验条件、项目、方法、结果处理及校验周期，提高校验质量，制定本标准。
4.2校验前应做好充分准备，严格执行操作程序，保证校验结果完整性。4.3电热鼓风干燥箱校验除应符合本标准规定外，尚应符合国家现行有关标准的规定。5概述
鼓风干燥箱是一种实验室常用设备，适用于烘焙、干燥、热处理及其他加热用途。鼓风干燥箱的工作原理是由电加热系统供热，电动机鼓风，促成箱内热空气对流，使温度均匀。自动控制系统保持箱内温度恒定。6技术要求
6.1外观与功能显示
6.1.1铭牌上标应有规格型号，生产厂家、出厂编号、额定功率、使用环境条件、电源要求等。6.1.2外观应完好、结构应完整。应有产品使用说明书和出厂检验合格证书。6.1.3干燥箱各功能键，调节旋钮应能正常调节，各种功能指示灯显示正常。6.2绝缘性能
环境温度在40℃以下，相对湿度不超过85%，电源线接头对地或机壳间的绝缘电阻不小于2Ma。
SL144.1~11—2008
6.3加热和鼓风性能
能加热，在恒温定点能控温，无异常气味；能鼓风，无异常噪声。6.4控制温度范围
在室温以上3～200℃范围内能控温。6.5恒温控制精度
±2℃（105℃时）。
6.6设定误差
不应大于3%。
7计量器具控制
7.1校验条件
7.1.1环境温度为15~35℃。
7.1.2环境湿度不应大于-85%。
7.1.3电源电压为（220士22）V。7.1.4
电源频率为（50士1）Hz。
7.1.5干燥箱应安装在干燥，防腐蚀、基座牢固平稳处，周围无易燃、易爆物品。电源采用单一电源插座供电，并有一定的电流容量和过流保护装置。电源线采用双层绝缘护7.1.61
套线，机壳接地良好。
7.1.7绝缘电阻计的测量范围为0200MQ/500V，经检定合格。温度计的测温范围为0～200℃，分度值不应大于1℃，经检定合格。7.1.8
7.1.9秒表的分度值不应大于0.1s，并经检定合格。7.2校验项目和校验方法
7.2.1外观与功能显示。外观与初步检查应符合本标准6.1的规定。7.2.2绝缘性能。由插座中拔出电源插头，干燥箱面板电源开关置于接通位置，加热开关置“关”位置，鼓风机电源开关置“开”位置。用DC500V绝缘电阻计测量电源线接头和机壳接地端子之间绝缘电阻，应符合本标准第6.2条的规定。注：必要时，按GB4706.1-1998第16.2和16.4条进行电气强度检验。7.2.3加热和鼓风性能。箱顶排气阀孔中插入标准温度计，同时旋开排气阀、空隙约10mm左右；接上电源，开启加热开关，将控温器旋钮由“0”位顺时针方向旋至“100℃”处，此时箱内应开始升温，加热指示灯发亮作指示，无异常气味；开启鼓风机开关，鼓风机转动，无异常噪声；当箱内温度升至100℃时（若温度不到，可调整控温器旋钮使之达100℃）将控温器旋钮逆时针旋回，旋至加热指示灯熄灭，再作微调整至指示灯复亮，然后微调至指示灯灭，至指示灯交替明灭等应符合本标准6.3的规定。
7.2.4控温范围。分别将控温器旋钮调至控温范围的室温加3℃和最高温度值按本标准7.2.3所述操作方法操作，应符合本标准6.4的规定。7.2.5恒温控制精度。恒温点设置为105℃。用分度值不大于1℃的标准温度计（经检定合格）放人箱顶排气阀温度计穴内，插入内箱体不得小于80mm。按本标准7.2.3所述方法操作。达到恒温温度时，关闭一组加热开关，只留一组电热器工作。待温度稳定30min后，读取加热器工作时的温度T1和加热器停止工作的温度T2，按式（1）计算出恒温控制精度。AT= T -T2
恒温控制精度△T应满足本标准第6.5条的规定。1)
7.2.6设定误差。将温度计插人温度计穴内，伸人箱体不得小于80mm，同时将一支经计量检定合格的温度计放置在试品搁板上，关闭箱门，旋开排气孔。按本标准5.2.3所述方法调整恒温温度为44
SL144.111—2008
150℃。当达到恒温温度稳定30min后，立即读取实测温度值。同时读取干燥箱示值温度。按式（2）计算出设定误差。
式中：
设定误差；
实测温度值：
一示值温度值。
×100%
取△T\的绝对值，设定误差应满足本标准第6.6条的规定。8
校验结果处理
8.1填表
将校验结果填人校验结果记录表中，见附录A。8.2出具证书
校验结果记录表中所列各项若满足要求，应出具校验证书（附录B和附录C），准许使用；如不满足要求，则应出具校验结果通知书（附录D)，停止使用，或维修后校验合格再准予使用。8.3降级使用
除绝缘性能指标外，部分参数不合格可降级使用，校验记录表中“绝缘性”除外，其他各项降级可满足使用要求，并应在备注栏内注明适用范围。校验周期
电热鼓风干燥箱校验周期为1年，修理后随时校验。45
SL144.1~11—2008
仪器名称
出厂日期
绝缘性能
控温范围
设定误差
校验结论
校验者
审核者
附录A
(规范性附录）
电热鼓风干燥箱校验记录表
规格型号
外观与功能显示
加热和鼓风性能
控温精度
校验日期
生产厂家
仪器名称
规格型号
生产厂家
出厂编号
仪器编号
校验单位
附录B
（规范性附录）
校验证书封面格式
××××（单位名称）bZxz.net
根据校验结果，准予作
校验日期
有效期至
校字第
SL144.1~11—2008
使用。
校验人
审核人
批准人
SL144.1~11—2008
校字第
1.校验报告的技术依据：
附录C
(规范性附录）
校验证书雇页格式
2.本次校验所使用的主要计量标准器具：3.校验环境条件：
地点：
温度：
相对湿度：
4.限制使用条件和测量范围：
第页共
仪器名称
规格型号
生产厂家
出厂编号
仪器编号
校验单位
根据校验结果，
校验日期
附录D
（规范性附录）
校验结果通知书格式
×××（单位名称）
校验结果通知书
校字第
SL 144.1~11—2008
项技术指标不合要求，应停止使用或维修后再校。校验人
审核人
批准人
