SL/T 291.1—2021.Code for exploration of water resources and hydropower projects Part 1 : geophysical exploration.
1总则
1.0.1为规范水利水电工程物探工作技术要求，保证物探成果质量，充分发挥物探技术在水利水电工程勘察、检测、监测、测试中的作用，制定本标准。
1.0.2本标准适用于水利水电工程规划、设计、施工、运行、报废等各阶段的工程地球物理综合探测、检测与监测、测试工作。
1.0.3 本标准主要引用下列标准:
GB 3836爆炸性环境
GB 6722爆破安全规程
GB/T12763.10海洋调查规范第10部分:海底地形地貌调查
GB 18871电离辐射防护与辐射源安全基本标准GB 50487水利水电工程地质勘察规范
SL52―水利水电工程测量规范
SL62水工建筑物水泥灌浆施工技术规范SL73.3―水利水电工程制图标准﹑勘测图SL264水利水电工程岩石试验规程SL275核子水分-密度仪现场测试规程SL551土石坝安全监测技术规范SL601混凝土坝安全监测技术规范
SL 713水工结构混凝土缺陷检测技术规程CJJ 181城镇排水管道检测与评估技术规程DL/T5333水电水利工程爆破安全监测规程EJ/T 363地面伽马能谱测量规范
EJ/T 831地面伽马总量测量规范
NB 35047水电工程水工建筑物抗震设计规范
1总则
1.0.1为规范水利水电工程物探工作技术要求，保证物探成果质量，充分发挥物探技术在水利水电工程勘察、检测、监测、测试中的作用，制定本标准。
1.0.2本标准适用于水利水电工程规划、设计、施工、运行、报废等各阶段的工程地球物理综合探测、检测与监测、测试工作。
1.0.3 本标准主要引用下列标准:
GB 3836爆炸性环境
GB 6722爆破安全规程
GB/T12763.10海洋调查规范第10部分:海底地形地貌调查
GB 18871电离辐射防护与辐射源安全基本标准GB 50487水利水电工程地质勘察规范
SL52―水利水电工程测量规范
SL62水工建筑物水泥灌浆施工技术规范SL73.3―水利水电工程制图标准﹑勘测图SL264水利水电工程岩石试验规程SL275核子水分-密度仪现场测试规程SL551土石坝安全监测技术规范SL601混凝土坝安全监测技术规范
SL 713水工结构混凝土缺陷检测技术规程CJJ 181城镇排水管道检测与评估技术规程DL/T5333水电水利工程爆破安全监测规程EJ/T 363地面伽马能谱测量规范
EJ/T 831地面伽马总量测量规范
NB 35047水电工程水工建筑物抗震设计规范
标准图片预览
标准内容

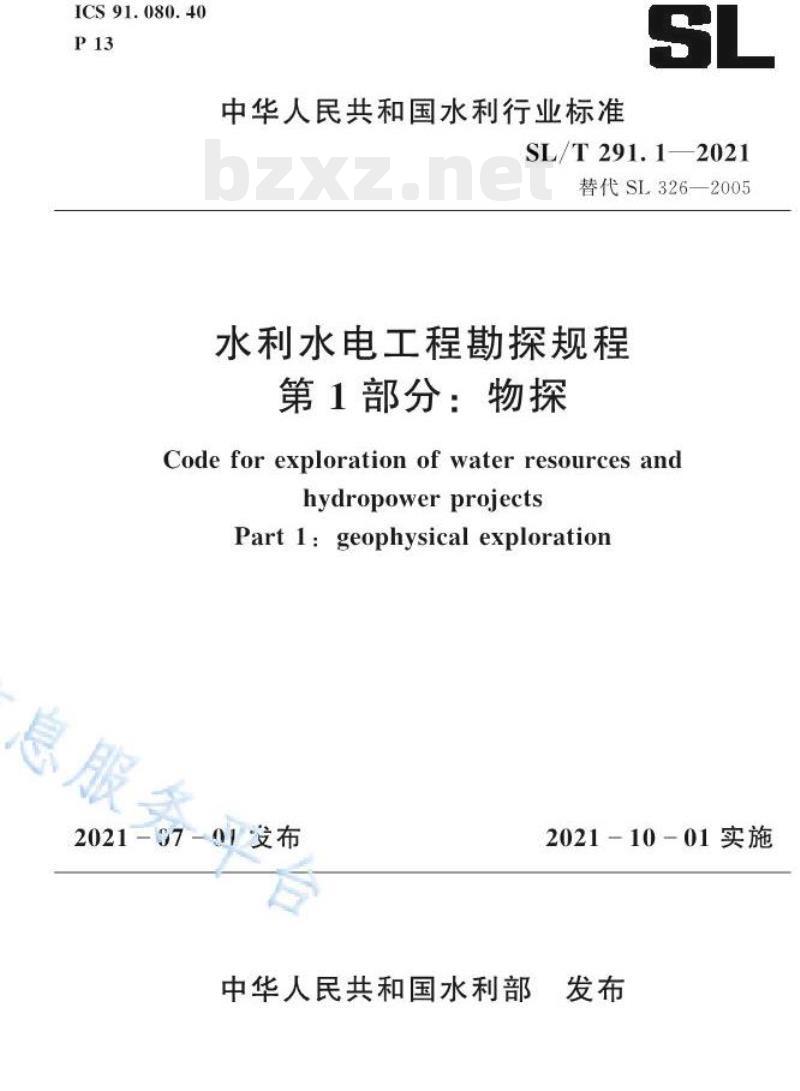

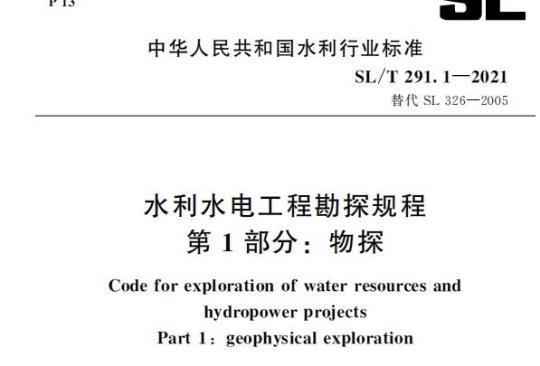

ICS 91.080.40
中华人民共和国水利行业标准
SL/T291.12021
替代SL326—2005
水利水电工程勘探规程
第1部分：物探
Code for exploration of water resources andhydropowerprojects
Partl：geophysicalexploration息服务
2021-07-01发布
中华人民共和国水利部
2021-10-01实施
中华人民共和国水利部

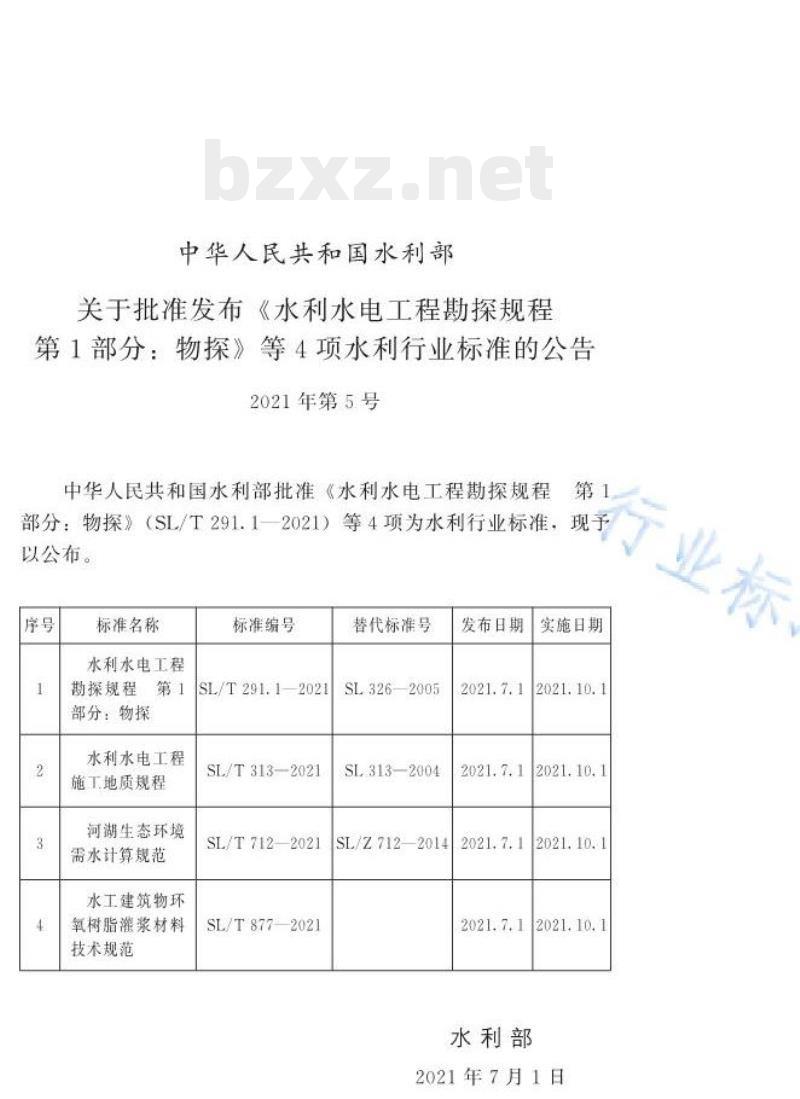

关于批准发布《水利水电工程勘探规程第1部分：物探》等4项水利行业标准的公告2021年第5号
行业标
中华人民共和国水利部批准《水利水电工程探规程第1
部分：物探》（SL/T291.1一2021）等4项为水利行业标准，现予以公布。
发布日期
实施日期
标准名称
标准编号
替代标准号
水利水电工程
勘探规程第1
部分：物探
水利水电工程
施工地质规程
河湖生态环境
需水计算规范
水工建筑物环
氧树脂灌浆材料
技术规范
SL/T291.1-2021
SL/T313—2021
SL/T712—2021
SL/T877-2021
SL326—2005
SL313—2004
SL/Z712—2014
2021.10.1
2021.10.1
2021.10.1
2021.10.1
水利部
2021年7月1日
行业标

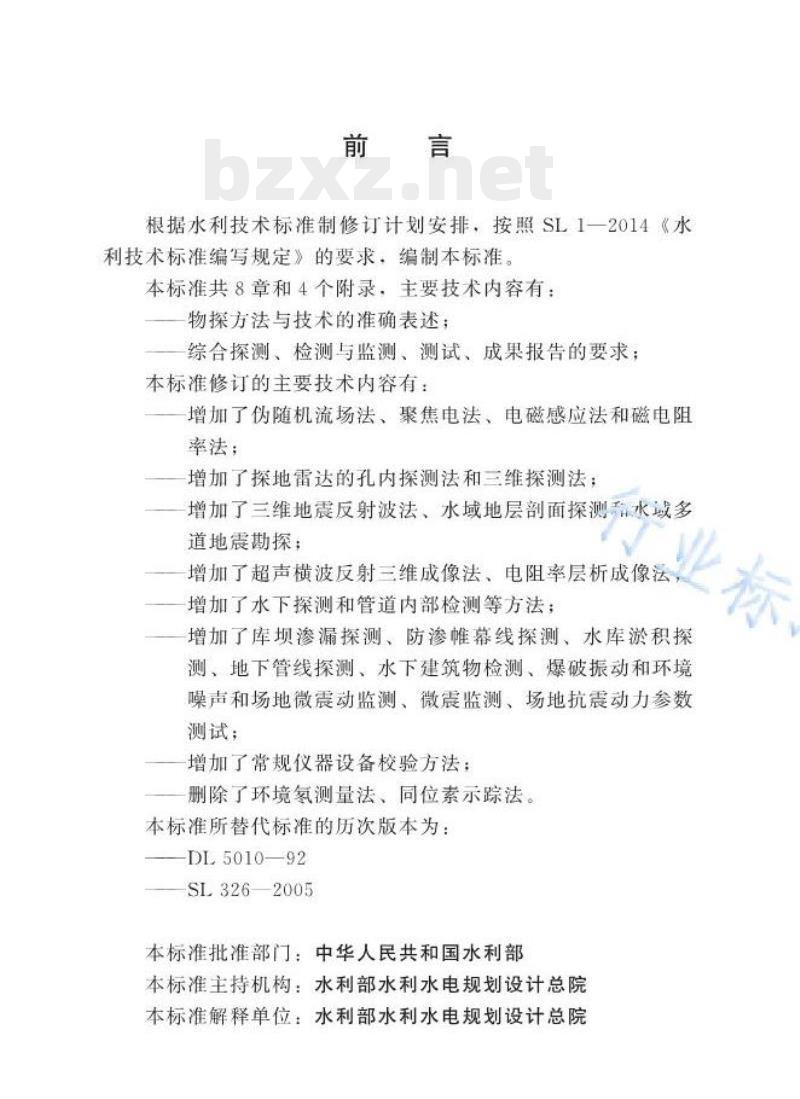

根据水利技术标准制修订计划安排，按照SL1一2014《水利技术标准编写规定》的要求，缩制本标准本标准共8章和4个附录：主要技术内容有：物探方法与技术的准确表述；
综合探测、检测与监测、测试、成果报告的要求；本标准修订的主要技术内容有：增加了伪随机流场法、聚焦电法、电磁感应法和磁电阻率法；
增加了探地雷达的孔内探测法和三维探测法：增加了三维地震反射波法、水域地层剖面探测和水域多业标
道地震勘探：
增加了超声横波反射三维成像法、电阻率层析成像法增加广水下探测和管道内部检测等方法：增加广库坝渗漏探测、防渗唯幕线探测、水库淤积探测、地下管线探测、水下建筑物检测、爆破振动和环境噪声和场地微震动监测、微震监测、场地抗震动力参数测试；
增加了常规仪器设备校验方法；删除了环境氢测量法、同位素示踪法。本标准所替代标准的历次版本为：-DL501092
SL3262005

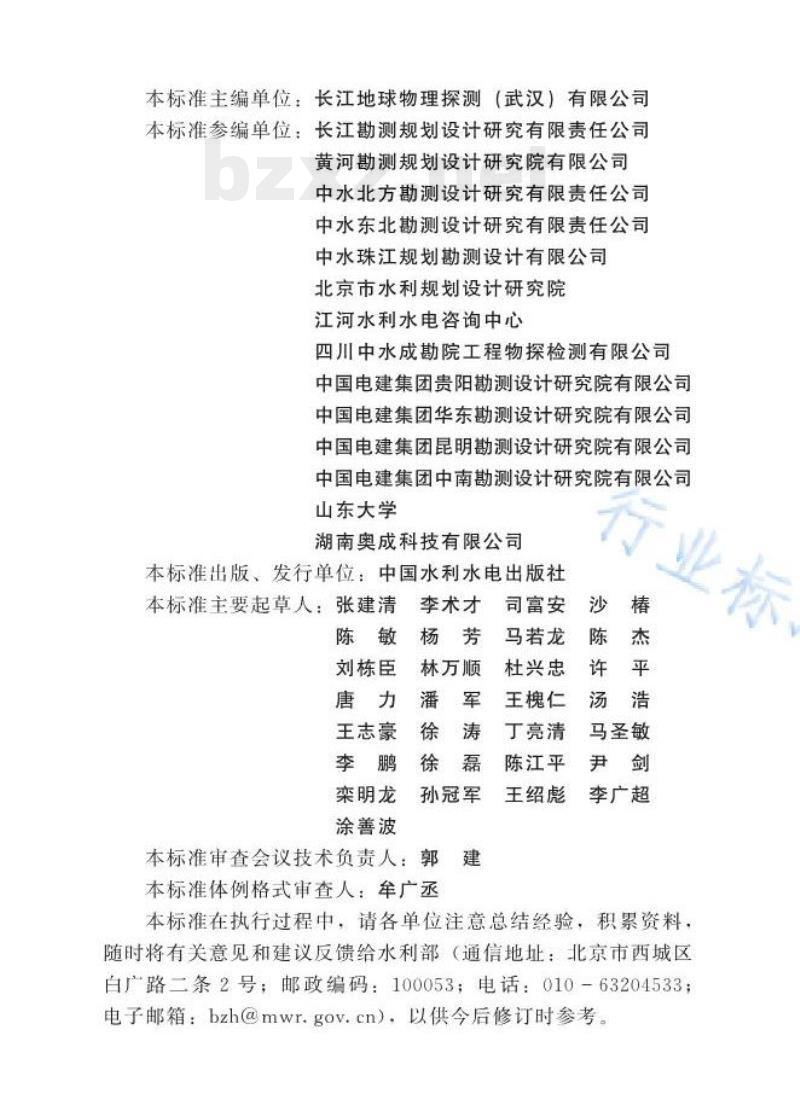

本标准批部门：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计总院本标准解释单位：水利部水利水电规划设计总院本标准主编单位：长江地球物理探测（武汉）有限公司本标准参编单位：长江勘测规划设计研究有限责任公司黄河勘测规划设计研究院有限公司中水北方勘测设计研究有限责任公司中水东北勘测设计研究有限责任公司中水珠江规划勘测设计有限公司北京市水利规划设计研究院
江河水利水电咨询中心
四川中水成勘院工程物探检测有限公司中国电建集团贵阳勘测设计研究院有限公司中国电建集团华东勘测设计研究院有限公司中国电建集团昆明勘测设计研究院有限公司中国电建集团中南勘测设计研究院有限公司行业标
山东大学
湖南奥成科技有限公司
本标准出版、发行单位：中国水利水电出版社本标准主要起草人：张建清季术才陈敏杨芳
刘栋臣
林方顺
唐力潘军
王志豪徐涛
李鹏徐磊
栾明龙孙冠军
涂善波
本标准审查会议技术负责人：郭建本标准体例格式审查人：牟广丞司富安
马若龙
杜兴忠
王槐仁
丁亮清
陈江平
王绍彪
马圣敏
李广超
本标准在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给水利部（通信地址：北京市西城区白广路二条2号；邮政编码：100053；电话：010-63204533：电子邮箱：bzh@mwr.gov.cn），以供今后修订时参考。1
基本规定
物探任务
工作流程
仪器设备管理
试验工作
测网（线）布置
测量T作
观测、重复观测、检查观测
资料整理与图件
资料校审与归档
物探方法与技术
一般规定
电法勘探
电磁法勘探
探地雷达探测
地震勘探
水下探测
管道内部检测
弹性波测试
层析成像
放射性测量
地球物理测井
综合探测
-般规定
覆盖层探测
隐伏构造破碎带探测·
软弱夹层探测
岩体风化、卸荷带探测
滑坡体探测
岩溶探测
库坝渗漏探测
地下水探测
防渗幕线探测
堤防隐患探测
隧洞施工物探超前地质预报·…水库淤积探测
地下管线探测
检测与监测
般规定
岩体质量检测
洞室松弛圈检测
固结灌浆质量检测
惟幕灌浆质量检测
防渗墙质量检测
堆石（土）体密实度检测
堆石坝面板质量检测
混凝土质量检测
洞室混凝土衬砌质量检测
钢衬与混凝土接触状况检测
锚杆锚固质量检测
洞室环境放射性检测
水下建筑物检测
爆破振动、环境噪声和场地微振动监测微囊监测
7.1场地抗震动力参数测试
岩土电性参数测试
岩土体物理和力学参数测试
水文地质参数测试
成果报告
物探综合探测成果报告
物探检测、监测成果报告
物探测试成果报告
附录A
附录B
附录C
附录D
物探应用一览表
常规仪器设备校验方法
物性参数表
基本公式及计算图表
标准用词说明·
标准历次版本编写者信息·
条文说明
1.0.1为规范水利水电工程物探工作技术要求，保证物探成果质量，充分发挥物探技术在水利水电工程勘察、检测、监测、测试中的作用，制定本标准。
1.0.2本标准适用于水利水电工程规划、设计、施工、运行、报废等各阶段的工程地球物理综合探测、检测与监测、测试工作。
1.0.3本标准主要引用下列标准：GB3836爆炸性环境下载标准就来标准下载网
GB6722
爆破安全规程
行业标
GB/T12763.10
海洋调查规范第10部分：海底地形地貌调查
电离辐射防护与辐射源安全基本标准GB18871
水利水电工程地质勘察规范
GB50487
水利水电工程测量规范
水工建筑物水泥灌浆施工技术规范SL73.3
CJJ181
水利水电工程制图标准勘测图
水利水电工程岩石试验规程
核子水分一密度仪现场测试规程士石项安全监测技术规范
混凝士项安全监测技术规范
水工结构混凝王缺陷检测技术规程城镇排水管道检测与评估技术规程DL/T5333
水电水利工程爆破安全监测规程EJ/T363
EJ/T831
NB35047
地面伽马能谱测量规范
地面伽马总量测量规范
水电工程水工建筑物抗震设计规范1
JT/T790多波束测深系统测量技术要求1.0.4水利水电工程物探工作除应符合本标准规定外，尚应符合国家现行有关标准的规定。
行业标
2术语
2.0.1电法勘探electricalexploration利用各类岩石或地质体的电学性质（如导电性、介电性）和电化学特性差异，通过对人工或大然电场、电化学场的空间分布规律和时间特性的观测和研究，查明地质构造、解决工程地质问题的一类地球物理勘探方法。
2.o.2电磁法勘探electromagneticexploration利用岩石的电阻抗差异，根据电磁感应原理，利用天然或人工电磁场探测地电分布情况的一类地球物理探方法。2.0.3探地雷达groundpenetratingradan利用电磁波的反射原理，使用探地雷达仪器向地下发射和接收具有一定频率的高频脉冲电磁波，通过识别和分析反射电磁波来探测周边介质具有一定电性差异的自标体的一种地球物理勘方法。
2.0.4地震勘探seismicexploration利用地下介质弹性和密度的差异，通过研究地球表面日常微小的题动或人工激发的地震波在岩层中的传播规律以探测地下地质构造、划分地层或测定岩王体力学参数的一类地球物理勘探方法。
2.0.5弹性波测试elasticitywavetesting利用弹性波的运动学和动力学原理，对岩体和混凝士体进行波速测试或缺陷探测的一类测试方法。computerizedtomography
2.0.6层析成像
利用弹性波、电磁波的透射原理或利用直流电位场，对被测区域进行多方位断面扫描，重建波速、能量吸收或电阻率图像的一类探测方法。
2.0.7放射性测量radioactivitysurvey3
利用介质的天然或人工放射性特点，通过记录射线数量和测量射线强度进行勘探的一种测试方法。2.o.8地球物理测井geophysicslogging利用钻孔测试孔周介质或并液物理参数和特性的一类地球物理探测方法。
2.0.9管道内部检测pipeinnerinspection利用光学或声学原理检测管道内部状况的一类检测方法。2.0.10水下探测underwaterdetectior利用光学、声学或磁场原理查明水底地形地貌、水下自标体形态及表面缺陷的一类探测方法。2.0.11伪随机流场法pseudo-randomflowfieldmethod利用发射特殊波形电流生成的电流场，拟合渗漏造成的异常水流场分布，查明渗漏入水口的一种探测方法。2.0.12聚焦电法focused-electricalmethod在隧洞超前地质预报中，利用多个同极性电极供电产生的电场叠加，使得中间供电电极电流产生聚束效应，通过观测和分机多同性源电极产生电场的分布规律，查明掌子面前方一定范围地质情况的一类探测方法。
2.0.13电磁感应法electromagneticinductionmethod将发射和接收线圈以一定方式组成测试装置，发射一定频率的电磁波，接收地下介质感应产生的电磁场，从而查明地下自标体的一种探测方法。
2.0.14水域地层剖面探测underwaterseismicprofilingmethod利用地震波的反射原理，采用人工激发高地震波和单次覆盖技术探测水下地质体的一种地震勘探方法。2.0.15超声横波反射三维成像ultrasonicshearwavereflection3Dtomography
在混凝士表面布置阵列式传感器，采用十耦合多发多收超声横波工作方式，利用合成孔径聚焦技术重建混凝王内部波阻抗分布的三维图像，查明混凝王内部结构状况的一种探测方法。4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
