ICS03.220.20;35.240.60
备案号：

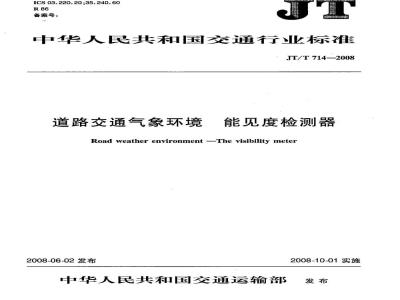

中华人民共和国交通行业标准
JT/T714—2008
道路交通气象环境
能见度检测器
Road weather environment --The visibility meter2008-06-02发布
中华人民共和国交通运输部
2008-10-01实施
规范性引用文件
术语和定义
试验方法
检验规则
标志、包装、运输和储存
KAONiKAca
JT/T714—2008
本标准由全国智能运输系统标准化技术委员会（SAC/TC268）提出并归口。本标准起草单位：交通部公路科学研究院、凯迈（洛阳）测控有限公司。本标准主要起草人：刘清彬、李斌、曲来世、张平华、沙广军、周跃峰、张德林。JT/T714—2008
1范围
道路交通气象环境能见度检测器JT/T714—2008
本标准规定了道路能见度检测器的功能、技术要求、试验方法、检验规则、标志、包装、运输和储存。
本标准适用于公路上的能见度检测监测系统，城市道路可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB191包装储运图示标志（GB191-2000，eqvIS0780:1997）GB/T6388运输包装收发货标志
GB/T15464仪器仪表包装通用技术条件CB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GJB570.5一1988气象仪器定型试验方法环境试验GJB2489—1995航空机载设备履历本及产品合格证编制要求GJB5080.1设备可靠性试验总要求设备可靠性试验恒定失效率假设下的失效率与平均无故障工作时间的验证试验GJB5080.7
高速公路监控设施通信规程第1部分：通用规程JT/T606.1
3术语和定义
下列术语和定义适用于本标准。3.1
能见度visibility
正常视力的观测者观测目标物时，能从背景上分辨出视角大于0.5°的目标物轮的最大消失距离。
夜间能见度meteorologicalvisibilityatnight正常视力的观测者在夜间能看到一定发光强度目标灯灯光的消失距离。3.3
气象光学视程weatheropticseyedightdegree色温2700K的白炽灯发出的平行光辐射通量，经大气衰减到起始值的5%后在大气中所需经过的距离。
能见度检测器thevisibilitymeter测量气象光学视程的设备。
KAoNiKAca
JT/T7142008
注：有时也称为能见度仪。
4要求
4.1组成
能见度检测器由基本部件和扩展部件组成。4.1.1基本部件
能见度检测器应由以下基本部件组成：发射器；
b）接收器；
c）电源部件；
d）控制处理器；
e）机架。
4.1.2扩展部件
根据要求，可有选择性地增加下列部件的一种或几种，用于提升能见度检测器的性能或功能：a）校准装置；
信道适配控制器；
c）加热器、恒温器。
4.2功能
4.2.1基本功能
4.2.1.1能见度检测器的测量和自检功能应包括以下几个方面：a）可对大气能见度进行连续监测；b）能对自身电源、光辐射能量、机内温度等进行监测。4.2.1.2能见度检测器的服务功能应包括以下几个方面：告警与提示功能；
b）远程维护功能。
4.2.2扩展功能
历史数据保存功能及现场转存功能。4.3技术指标
4.3.1外观
能见度检测器表面应平整、光滑、清洁，无毛刺、蚀点、划痕，无永久性污渍。镀覆件表面色泽均匀，不应有起泡；涂层不应有脱落：标志应清晰耐久。4.3.2道路能见度测量
能见度检测器的基本技术指标应满足道路监测业务要求。能见度检测器的基本技术指标见表1。表1能见度检测器的基本技术指标测量要求
气象光学视程
测量范围(L)（m）
5≤50
50500L≤5000
准确度（%）
4.3.3开机稳定工作时间和工作方式分辨力(m）wwW.bzxz.Net
开机稳定工作时间：不大于15min；连续工作方式。4.3.4能见度检测器的数据格式和通信协议2
时间常数（min）
数据上传周期
在1min~1h范围
内分级可调
能见度检测器的数据格式和通信协议应满足JT/T606.1。4.3.5接口
能见度检测器应具有如下接口：a）标准交流（或直流）供电接口；b）标准的RS232(或485）通信接口。4.3.6历史数据保存时间
JT/T714—2008
能见度检测器应至少保存最近24h的每分钟能见度数据和最近一星期的每半小时的能见度数据。
4.4环境适应性
4.4.1气候环境
在下列条件下，能见度检测器应能正常工作：a）环境温度：-40℃~60℃；
b）相对湿度：不大于95%（30℃）；c）大气压力：55kPa~106kPa。
4.4.2电源
4.4.2.1交流
在下列交流供电条件下，能见度检测器应能正常工作：a）单相交流：220×（1±10%）V；b）频率：50×（1±4%)Hz。
4.4.2.2直流
在下列直流供电（可选项）条件下，能见度检测器应能正常工作：a）电压：12×（1±25%）V；
b）电压：24×（1±25%）V。
4.5电磁兼容
4.5.1静电放电抗扰度
能见度检测器的静电放电抗扰度应满足GB/T17626.2中规定的等级4的要求。4.5.2浪涌（冲击）抗扰度
能见度检测器的浪涌（冲击）抗扰度应满足GB/T17626.5中规定的等级3的要求。4.5.3射频电磁场辐射抗扰度
能见度检测器的射频电磁场抗扰度应满足GB/T17626.3中规定的等级2的要求。4.6杂光兼容性
适用于前散射原理的能见度检测器。将能见度检测器置于光波长在0.532um~1um范围内，亮度不大于6000cd/m2的杂光条件下，产品应能正常工作。4.7安全性
电源引人端子与机壳间的绝缘电阻在工作环境条件下应不小于100MQ。电源引人端子与机壳间的抗电强度应能承受直流或正弦交流有效值为1.5kV的电压，历时1min应无击穿和飞弧现象。
4.8可靠性和维修性
4.8.1平均无故障工作时间
能见度检测器的平均无故障工作时间（MTBF）不小于25000h。4.8.2平均修复时间
能见度检测器的平均修复时间(MTTR)不大于0.5h。3
TKAONIKAca-
JT/T714-2008
5试验方法
5.1试验条件
按照GJB570.5的要求执行。
能见度检测器试验连接图见图1。计算机应配备专门的测试软件，通信协议应符合JT/T606.1。5.2功能检测
5.2.1大气能见度连续监测
能见度检测器输出信号通过通信接口或经信道适配控制器，传给计算机进行实际检查，连续记录12h，观察数据的变化。5.2.2自身电源、光辐射能量、机内温度等监测能见度
检测器
通信接口
计算机
图1能见度检测器试验连接图
由计算机通过通信接口直接读取有关自身电源、光辐射能量、机内温度等数据进行测量。5.2.3历史数据保存时间测试
保存周期中应经过3个~5个开关机过程及3个~5个意外断电再启动过程，所存数据应无丢失和混乱现象。
5.3技术指标测试
5.3.1外观
目测检查，应符合4.3.1要求。
5.3.2能见度值
用专用校准装置对能见度仪进行校验。将能见度检测器安装在室外开阔的场地，测量能见度，与其他能见度检测器和人工观测比较，结果应符合4.3.2要求。5.3.3连续工作时间
可与5.2、5.3试验同时进行，连续工作时间120h。连续工作时间内设备应工作正常。5.4环境试验
5.4.1高温
按GJB570.5--1988第3章的试验方法进行，产品应符合4.4.1要求。5.4.2低温
按CJB570.5-1988第2章的试验方法进行，产品应符合4.4.1要求。5.4.3恒定湿热
按GJB570.5—1988第6章的试验方法进行，产品应符合4.4.1要求。5.4.4电源
交流220V供电时，将输入能见度检测器的电源电压分别降至正负偏差极端值时，检查产品性能应符合4.4.2.1要求。
直流12V或24V供电时，将输入能见度检测器的电源电压分别降至正负偏差极端值时，检查产品性能应符合4.4.2.2要求。
5.5电磁兼容
5.5.1静电放电抗扰度
按GB/T17626.2规定的试验方法进行试验，产品应符合4.5.1的规定。5.5.2浪涌（冲击）抗扰度
按CB/T17626.5规定的试验方法进行试验，产品应符合4.5.2的规定。5.5.3射频电磁场辐射抗扰度
按GB/T17626.3规定的试验方法进行试验，产品应符合4.5.3的规定。5.6杂光兼容性
在大气环境相对稳定且能见度低于4km的条件下进行该项试验。在无杂光照射状态下，用亮度为4
JT/T714—2008
不大于6000cd/m2的白炽光源进行连续照射，记录5min内的每分钟能见度值，计算这五个每分钟信号值的平均值和相对偏差，相对偏差应不大于10%。5.7安全性
5.7.1绝缘电阻
用500V精度1.0级的兆欧表检查电源引人端子与机壳间的绝缘电阻，产品应符合4.7的规定。5.7.2抗电强度
用耐电压测试仪检测器检查电源引入端子与机壳间的耐电压强度，产品应符合4.7的规定。5.8可靠性和维修性
5.8.1可靠性
可靠性试验按CJB5080.1中的相关条款执行。取α=β=0.2、D，=3.0，按GJB5080.7确定试验时间和相关失效数，结果应符合4.8.1要求。5.8.2维修性
维修性在可靠性试验中进行统计，必要时可采用人为制造故障的方法进行试验，结果应符合4.8.2要求。
6检验规则
产品的检验分为出厂检验和型式检验两类。6.1出厂检验
6.1.1出厂产品应100%进行检验，合格后方能出厂。6.1.2出厂产品应有合格证，产品合格证的编写应符合GJB2489--1995的规定。6.2型式检验
型式检验一般在设计定型或生产定型时进行，但在设计有重大改变时也应进行。6.3检验项目
出厂检验和型式检验的具体检验项目见表2。6.4判定规则
出厂检验和型式检验的判定规则为：若出现一项不合格，则应返修，返修后重新对不合格项进行检验；若仍不合格，则判为不合格品。表2
检验项目
技术指标
环境适应性
技术要求
检验项目
试验方法
kAoNrKAca
出厂检验
型式检验
JT/T714-2008
检验项目
电磁兼容性
杂光兼容性
安全性
可靠性和维修性
技术要求
试验方法
注：\V\表示必选项。
“*”表示可选项，当设备具备该项功能时，进行相应的试验和检验。7标志、包装、运输和储存
7.1标志
7.1.1各种标志应清晰耐久，位置明显。出厂检验
7.1.2在产品的醒目部位应设置产品标牌，产品标牌的内容包括：产品名称；
产品型号；
出厂日期及出厂编号；
标准编号；
生产厂名称、厂址。
在产品的包装箱上应标明下列内容：生产厂名称、厂址；
续上表
型式检验
产品名称、型号；
到站（港）及收货单位，发货站及发货单位，产品的收、发货标志应符合GB/T6388的规定：包装箱储运标志按GB191规定，至少应有“小心轻放”、“防潮”、“向上”等标志；包装箱外形尺寸及毛重；
出厂日期。
产品的包装应符合GB/T15464的要求。7.2.1
产品包装应牢固可靠，能适应常用运输工具运送。包装箱内应有下列文件：
产品合格证；
产品使用说明书；
装箱清单；
随机工具、附件清单；
基础安装、电气连接图纸：
其他有关技术资料。
7.3运输
JT/T714—2008
包装好的产品可用常规运输工具运输，运输过程应避免剧烈振动、雨雪淋袭、太阳久晒、接触腐蚀性气体及机械损伤。
7.4储存
产品应储存于通风、干燥、防尘、无酸碱及无腐蚀性气体的仓库中，周围应无强烈的机械振动、冲击及强磁场作用。
