JT/T 374-1998 Specificatlon for Fences.
1范囿
JT/T 374规定了公路隔离栅产品的分类、规格和尺寸、技术要求、试验方法和检验规则及包装、标志、运输和质量证明书。
JT/T 374适用于公路用隔离栅。其它市政、园林、机场、体育场所等隔离用隔离栅可参照执行。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 222- 84钢的化学分析用试样取样法及成品化学成分允许偏差
GB 223- 81钢铁及合金化学分析方法
GB 228- 87金属拉伸试验法
GB 232- 88金属弯曲试验方法
GB 238- 84金属线材反复弯曲试验方法
GB 343- 94一般用途低碳钢丝
GB 470- 83锌分类及技术条件
GB 700- 88碳素结构钢
GB 912- 89碳素结构钢和低合金结构钢热轧薄钢板 及钢带
GB 2975- 82钢材力学及工艺性能试验取样规定
GB 3098- 82紧固件机械性能
GB 6397- 86金属拉伸试验试样
GB 11253- 89碳素结构钢和低合金结构钢冷轧薄钢板 及钢帶
GB 11953- 89钢板网
GB 13793-92直缝 电焊钢管
JTJ 053-94
公路工程水泥混凝土试验规程
3产品分类
3.1 隔离栅按网片形式可分为钢板网隔离栅、编织网隔离栅、电焊网隔离栅、刺钢丝隔离栅。
3.2 隔高栅按立柱断面形式可分为直缝焊接钢管立柱隔离栅、型钢立柱隔离栅、Y型钢立柱及其它断面形状钢立柱隔离栅、混凝土立柱隔离栅。
3.3 隔离栅按防腐形式可分为热浸镀锌隔离栅、热浸镀铝隔离栅、浸(涂)塑隔离栅。
1范囿
JT/T 374规定了公路隔离栅产品的分类、规格和尺寸、技术要求、试验方法和检验规则及包装、标志、运输和质量证明书。
JT/T 374适用于公路用隔离栅。其它市政、园林、机场、体育场所等隔离用隔离栅可参照执行。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 222- 84钢的化学分析用试样取样法及成品化学成分允许偏差
GB 223- 81钢铁及合金化学分析方法
GB 228- 87金属拉伸试验法
GB 232- 88金属弯曲试验方法
GB 238- 84金属线材反复弯曲试验方法
GB 343- 94一般用途低碳钢丝
GB 470- 83锌分类及技术条件
GB 700- 88碳素结构钢
GB 912- 89碳素结构钢和低合金结构钢热轧薄钢板 及钢带
GB 2975- 82钢材力学及工艺性能试验取样规定
GB 3098- 82紧固件机械性能
GB 6397- 86金属拉伸试验试样
GB 11253- 89碳素结构钢和低合金结构钢冷轧薄钢板 及钢帶
GB 11953- 89钢板网
GB 13793-92直缝 电焊钢管
JTJ 053-94
公路工程水泥混凝土试验规程
3产品分类
3.1 隔离栅按网片形式可分为钢板网隔离栅、编织网隔离栅、电焊网隔离栅、刺钢丝隔离栅。
3.2 隔高栅按立柱断面形式可分为直缝焊接钢管立柱隔离栅、型钢立柱隔离栅、Y型钢立柱及其它断面形状钢立柱隔离栅、混凝土立柱隔离栅。
3.3 隔离栅按防腐形式可分为热浸镀锌隔离栅、热浸镀铝隔离栅、浸(涂)塑隔离栅。
标准图片预览
标准内容

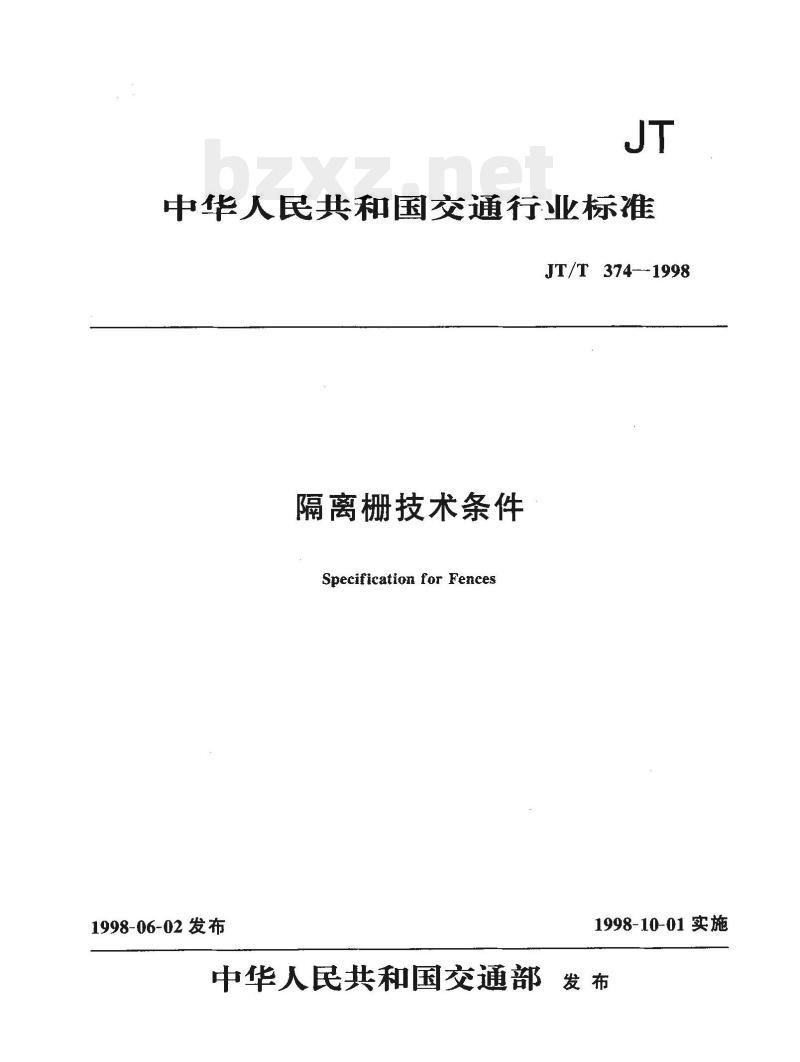

中华人民共和国交通行业标准
JT/T 374-1998
隔离栅技术条件
Specification for Fences
1998-06-02发布
1998-10-01实施
中华人民共和国交通部 发布

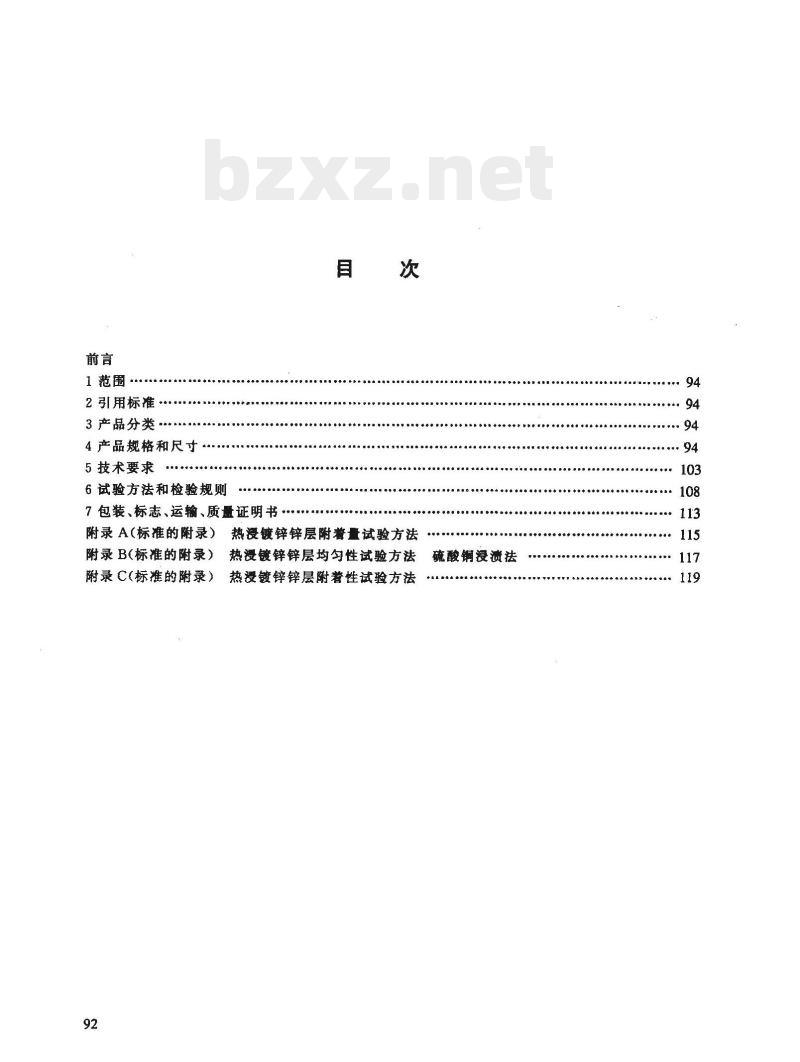

1 范围
2引用标准·www.bzxz.net
3产品分类
4产品规格和尺寸
5技术要求
6试验方法和检验规则
7包装、标志、运输、质量证明书·次
学中学
附录 A(标准的附录） 热浸镀锌锌层附着量试验方法附录B（标准的附录）热浸镀锌锌层均匀性试验方法附录C(标准的附录）热浸镀锌锌层附着性试验方法92
硫酸铜浸溃法

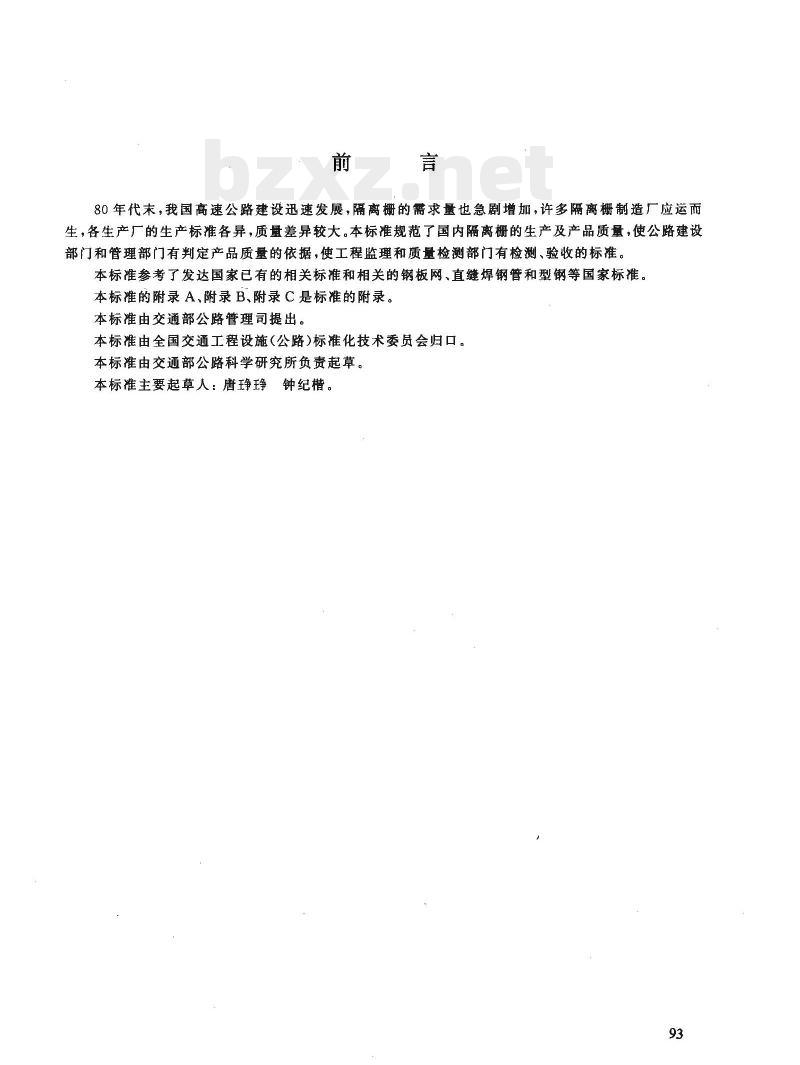

80年代末，我国高速公路建设迅速发展，隔离栅的需求量也急剧增加，许多隔离栅制造厂应运而生，各生产厂的生产标准各异，质量差异较大。本标准规范了国内隔离栅的生产及产品质量，使公路建设部门和管理部门有判定产品质量的依据，使工程监理和质量检测部门有检测、验收的标准。本标准参考了发达国家已有的相关标准和相关的钢板网、直缝焊钢管和型钢等国家标准。本标准的附录A、附录B、附录C是标准的附录。本标准由交通部公路管理司提出。本标准由全国交通工程设施(公路)标准化技术委员会归口。本标准由交通部公路科学研究所负责起草。本标准主要起草人：唐挣净钟纪楷。93

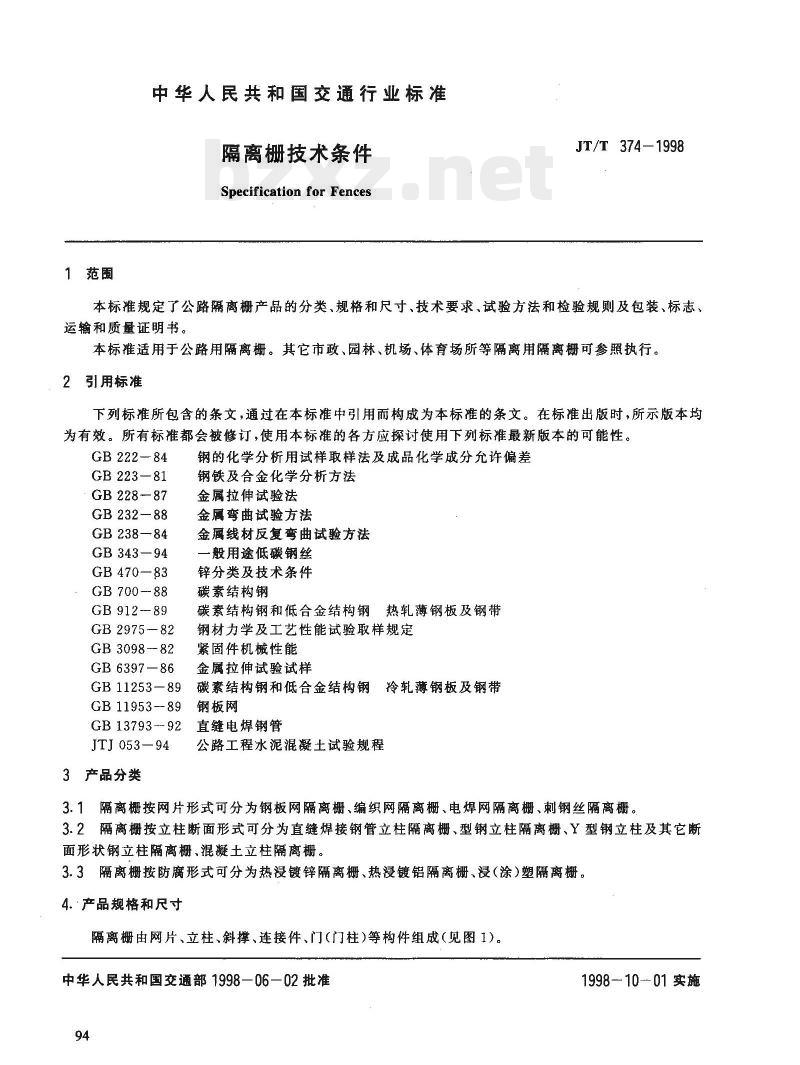

1范围
中华人民共和国交通行业标准
隔离栅技术条件
Specification for Fences
JT/T 374—1998
本标准规定了公路隔离栅产品的分类、规格和尺寸、技术要求、试验方法和检验规则及包装、标志、运输和质量证明书。
本标准适用于公路用隔离栅。其它市政、园林、机场、体育场所等隔离用隔离栅可参照执行。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 222—84
GB 223—81
GB 228-87
GB232—88
GB 238—84
GB 343—94
GB 470—83
GB 700--88
GB 912--89
GB 2975—82
GB 3098 -82
GB 6397—86
GB 11253—89
GB 11953--89
GB13793-92
JTJ 053—94
3产品分类
钢的化学分析用试样取样法及成品化学成分允许偏差钢铁及合金化学分析方法
金属拉伸试验法
金属弯曲试验方法
金属线材反复弯曲试验方法
一般用途低碳钢丝
锌分类及技术条件
碳素结构钢
碳素结构钢和低合金结构钢热轧薄钢板及钢带钢材力学及工艺性能试验取样规定紧固件机械性能
金属拉伸试验试样
碳素结构钢和低合金结构钢
冷薄钢板及钢带
钢板网
直缝电焊钢管
公路工程水泥混凝土试验规程
3.1隔离栅按网片形式可分为钢板网隔离栅、编织网隔离栅、电焊网隔离栅、刺钢丝隔离栅。3.2隔离栅按立柱断面形式可分为直缝焊接钢管立柱隔离栅、型钢立柱隔离栅、Y型钢立柱及其它断面形状钢立柱隔离栅、混凝土立柱隔离栅。3.3隔离栅按防腐形式可分为热浸镀锌隔离栅、热浸镀铝隔离栅、浸(涂)塑隔离栅。4.产品规格和尺寸

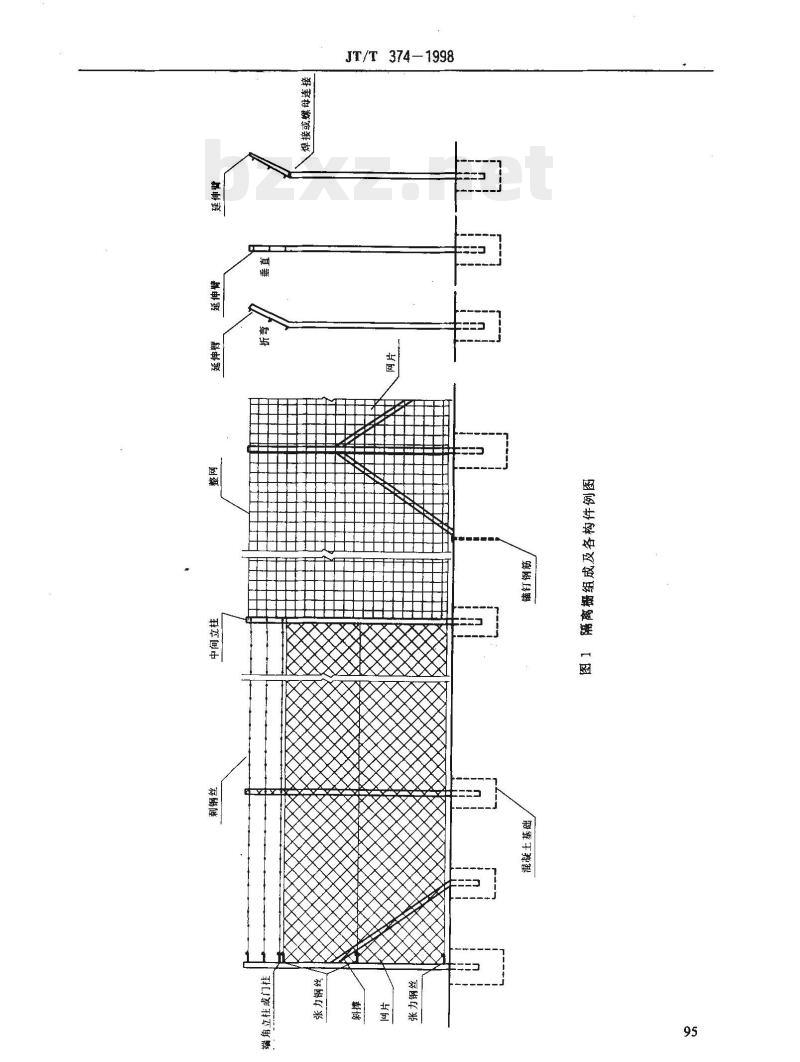

隔离栅由网片、立柱、斜撑、连接件、门(门柱)等构件组成(见图1)。中华人民共和国交通部1998-06-02批准94
199810-01实施
JT/T 374-1998
4.1网片
JT/T3741998
4.1.1钢板网网片的规格和尺寸应符合表1的规定（见图2）。A
图2钢板网
4.1.2电焊网网片的规格和尺寸应符合表2的规定（见图3）。4.1.3编织网网片的规格和尺寸应符合表3的规定（见图4）。96
Gw-2.0-18
Gw-2. 0—22
Gw—2.0—29
Gw -- 2. 0- 36
Gw-2. 0-44
Gw- 2. 5-29
Gw 2. 5 - 36
Gw-2. 5-44
Gw - 3. 0- 36
Gw- 3. 0-44
Gw - 3. 0- 55
板材厚d
注：板材厚及丝梗宽度为防腐处理前。JT/T374—1998
钢板网网片规格和尺寸
短节距TL
长节距TB
图3电焊网
丝梗宽度b
网面尺寸
网面长度L
1. 9~3. 0
网面宽度 B
Ww-2. 2-50
Ww- 2. 2-100
Ww- 2. 8 -- 50
Ww-2. 8 --100
Ww-2.8-150
Ww—3.5-75
Ww— 3. 5 - 100
Ww-3. 5 - 150
Ww-3.5-160
Ww-4.0-150
Ww-4.0-160
JT/T 374-1998
表2电焊网网片规格和尺寸
钢丝直径
注：钢丝直径为防腐处理前。
(纵向长α×横向宽6)
50×50
100×50
50×50
100×50
150×75
75×75
100×50
150×75
160×80
150×75
160×80
图4编织网
网面长度L
1. 9~~3. 0
网面宽度 B
1. 5 ~~1. 9
Cw—2. 2 100
Cw-2.2—150
Cw -- 2. 8-100
Cw—2.8—150
Cw—3.5-100
Cw-3. 5-150
Cw - 3. 5 - 160
Cw-4.0—100
Cw—4.0--150
Cw - 4. 0-- 160
钢丝直径
注：钢丝直径为防魔处理前。
JT/T 374—1998
编织网网片规格和尺寸
(纵向对角线a×横向对角线b)
100×50
150×75
100×50
150×75
100×50
150×75
160×80
100×50
150×75
160×80
刺钢丝网片的规格和尺寸应符合表4的规定（见图5）。表4刺钢丝网片规格和尺寸
Bw—2. 2-76
Bw—2.2—102
Bw-2.2—127
Bw-2.5—76
Bw—2.5-102
Bw—2.5--127
Bw-2.8-76
Bw—2.8-102
Bw—2.8-127
注：钢丝直径为防腐处理前。
钢丝直径
4.1.5网片规格、尺寸选取原则
刺距D
图5刺钢丝
网面尺寸
网面长度L
5,6,10,15或30
网面宽度B
（不包括
剌钢丝高）
捻数n
不少于
JT/T374—1998
4.1.5.1板材厚或钢丝直径的选取，在保证隔离网自身的强度和刚度的情况下，尽量取小值，网孔尽量取大值，以减少工程费用，提高隔离设施的性能价格比。4.1.5.2网面长度的选取，根据立柱间距确定。在风压大的地区，选择小间距；风压小的地方，立柱的间距可大些。
4.1.5.3网面宽度的选取，根据设计网高确定。在都市人口密度大的地方，隔离栅设计高度应取大值；在人烟稀少的农村或郊外，设计高度可取小值。4.2立柱、斜撑
4.2.1钢板网、电焊网及编织网立柱、斜撑可采用直缝焊接钢管、等边槽钢、等边内卷边槽钢、Y型钢及其它断面形状钢。
4.2.2刺钢丝网立柱、斜撑可采用等边槽钢、等边内卷边槽钢、Y型钢及其它断面形状钢、混凝土柱等。4.2.3直缝焊接钢管的规格和尺寸（防腐处理前）应符合表5的规定；冷弯等边槽钢的规格和尺寸（防腐处理前）应符合表6的规定（见图6)；冷弯内卷边槽钢的规格和尺寸（防腐处理前）应符合表7的规定（见图7）Y型钢的规格和尺寸（防腐处理前）应符合表8的规定（见图8），其它适合断面形状钢在满足强度、稳定性的条件下也可使用，混凝土立柱的规格和尺寸应符合表9的规定。表5直缝焊接钢管规格和尺寸（单位：mm）代
Psc—1
中间立柱
端角立柱
冷弯等边槽钢规格和尺寸（单位：mm）中间立柱
图6冷弯等边槽钢
端角立柱
冷弯内卷边槽钢
Psy—2
Psr -1
Psr—4
Psr -6
Psr—10
中间立柱
端角立柱
中间立柱
端角立柱
JT/T374-1998
冷弯内卷边槽钢规格和尺寸（单位：mm）中间立柱
端角立柱
尺寸（单位：mm）
Y型钢规格和尺
图8Y型钢
挂钩尺寸
Pcs -1
Pcs -- 2
JT/T 374-1998
混凝土立柱规格和尺寸（单位：mm）表９
断面尺寸
100×100
125X125
4.2.4立柱、斜撑长度根据设计网高确定。立
配筋直径
4.2.5立柱可根据要求折弯，折弯后与立柱夹40°～45°的角。端
断面尺寸
100×100
125×125
4.2.6直缝焊接钢管立柱柱端应加柱帽，立柱与柱帽要连接牢固、紧密。4.3门
4.3.1门的规格和尺寸（防腐处理前)应符合表10、表11、表12的规定。表10直缝焊接钢管门柱规格和尺寸对应所用
立柱类别
Psp—2
对应所用
立柱类别
Psc—2
Psc- 3
门柱尺寸
对应所用
立柱类别
Psp—4
Psp- 5
冷弯等边槽钢门柱规格和尺寸
门柱尺寸
对应所用
立柱类别
Psc -- 4
配筋直径
门柱尺守
门柱尺寸
4.3.2门宽不大于1.2m的门柱也可采用混凝土立柱，其断面尺寸为125mm×125mm，配筋直径不小于8mm。
4.4连接件
网片与立柱连接方式为连续安装或分片安装。4.4.1连续安装有两种方式
a）直接挂在型钢立柱冲压而成的挂钩上或混凝土立柱中预埋的钢筋弯钩上，挂钩的距离要与网片102
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
