ICS03.220.20;35.240.60
备案号：

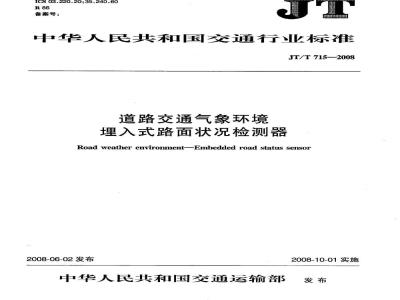

中华人民共和国交通行业标准
JT/T 715-2008
道路交通气象环境
理入式路面状况检测器
Road weather environmentEmbedded road status sensor2008-06-02发布
中华人民共和国交通运输部
2008-10-01实施
1范围
2规范性引用文件
术语和定义
产品型号
6技术要求
试验方法
检验规则
标志、包装、运输、储存
iKAoNiKAca
JT/T715-2008
JT/T715—2008
本标准由全国智能运输系统标准化技术委员会（SAC/TC268）提出并归口。本标准起草单位：交通部公路科学研究院。本标准主要起草人：汪林、李斌、赵丽、刘文智。I
1范围
道路交通气象环境埋入式路面状况检测器JT/T715—2008
本标准规定了埋入式路面状况检测器的功能、产品型号、技术要求、试验方法、检验规则、标志、包装、运输和储存。
本标准适用于公路上的埋入式路面状况检测系统，城市道路可参照使用；非埋人式路面状况检测系统不适用于本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB191
GB4208
GB/T13306
GB/T13384www.bzxz.net
GB/T17626.5
GJB179A
GJB2489
3术语和定义
包装储运图示标志（GB191—2000,eqvIS0780:1997）外壳防护等级（IP代码）（GB4208——1993,eVIEC529：1989）标牌
机电产品包装通用技术条件
电磁兼容试验和测量技术浪涌（冲击)抗扰度试验计数抽样程序及表
航空机载设备履历本及合格证编制要求下列术语和定义适用于本标准。3.1
干燥dry
道路表层不含自由水分，或含有自由水分，但水膜厚度小于0.1mm。3.2
潮湿wet
道路表层含有自由水分，但形成的水膜厚度不小于0.1mm，且不大于2mm。积水seeper
道路表层含有自由水分，且形成的水膜厚度大于2mm。路面覆盖物roadcovering
由各种不同气象条件所导致的路面凝霜、路面积雪、路面覆冰等。凝霜frosty
雾气因寒冷在道路表面凝结成的冰晶。黑冰blackice
覆盖在道路表层的冰，因车轮碾压的压力，使冰中的气泡消失，气体分子进入冰晶格，细小的冰晶体1
KAONrKAca
JT/T715—2008
迅速融合扩大成的单晶，最终形成与路面颜色接近的、硬而滑的坚硬冰体。3.7
除冰剂deicingchemicals
除去道路上的冰雪的化学试剂。3.8
冰点freezingtemperature
路面上结冰的温度。
注：纯净水的冰点为0℃，水的含盐度愈大，冰点愈低。3.9
dew temperature
露点温度
空气在水汽含量和气压都不改变的条件下，冷却到饱和时的温度。3.10
灵敏度
Esensitivity
参数检测所能检测出的最低值，即能与零值之间区别的最小可测值。注：最小可测值越小，灵敏度越高。4产品型号
路面状况检测器的产品型号表示方法如下：0-Q-口--口
设计序号，一位数字
适用环境温度等级，分为A、B、C路面状况检测器类型，EM
埋人式，NE——非理人式
路面状况检测器代号
生产企业标志，不多于四个大写字母示例：生产企业标志为“ITSC”，检测器类型为埋入式，适用环境温度等级为C级，第二次设计，则产品型号可表示为“ITSC-LQ-EM-C--2\。
5功能
5.1路面状态检测
路面状况检测器应具备检测以下八种路面气象状态的功能：a）路面干燥；
b）路面潮湿；
c）路面积水；
d）路面潮湿且有除冰剂；
e）路面积水且有除冰剂；
f）路面凝霜；
g）路面积雪；
h）路面覆冰。
5.2参数检测
路面状况检测器应至少具备以下路面状态参数的检测功能：a)冰点；
b)路面温度；
c）路面下6cm处的温度；
d）路面水层厚度；
e）路面冰层厚度；
f)除冰剂浓度。
5.3预警和报警输出
路面状况检测器宜具备以下预警及报警功能：a）霜预警及报警：道面温度下降接近或达到结冰温度，露点温度高于道面温度；JT/T715—2008
b）冰预警及报警：道面接近或达到结冰温度，在未来的1h2h道面可能结冰或已经结冰。6技术要求
6.1环境要求
6.1.1安装及使用环境
机箱防护应符合CB4208的要求，为IP55。6.1.2环境温度
根据产品适合使用温度分为3级（非产品优劣分类）：A级：-20℃~+80℃
B级：-30℃~+70℃
C级：=40℃~+60℃
6.1.3相对湿度
相对湿度不大于95%，无冷凝。
6.2机械物理要求
路面状况检测器主要由前端传感器、后端处理单元及连接件三部分组成。6.2.1传感器
6.2.1.1不应使用可能改变环境的热源或冷源。6.2.1.2传感器封装物的热导率和辐射系数应与路面一致。6.2.1.3
经7.2.2.12试验后，传感器抗压荷载应大于160kN，不得有任何破损开裂现象。6.2.1.4传感器在未进行外部调整时，普通路面可磨损30mm，桥梁路面可磨损10mm，仍应可以正常工作使用。
6.2.2处理单元（传感器接口板）6.2.2.1处理单元的保护外壳应保证足够的机械强度和耐久性。6.2.2.2应满足安装及使用条件，所用材料应选用固有的抗腐材料或经过处理的防腐材料。6.2.3尺寸要求
6.2.3.1传感器的外形尺寸应满足以下要求：a）当应用于普通路面时，传感器的尺寸不应超过100mm（H）×100mm（W）×50mm（D）；b）当应用于桥梁路面时，传感器的尺寸不应超过75mm（H）×100mm（W）×50mm（D）。6.2.3.2处理单元的外形尺寸不应超过200mm（H）×100mm（W）×50mm（D）。6.2.4连接件
输人/输出包括电源均应通过面板连接插头实现。所用插头应与美国NEMA标准连接器或欧洲标准DIN系列连接器兼容。
6.3电气要求
6.3.1电源
路面状况检测器应满足下列交流电源和直流电源之一，或交直流共用：a）交流电源：电压：220×（1±20%）V；3
KANIKAca
JT/T715—2008
频率：50×（1±4%）Hz；
功率：小于25W@230VAC；
电流：电流输出不大于200mA（有效值）。b)交流电源的瞬态过程：
路面状况检测器使用220V、50Hz的交流电源应满足如下条件：检测器应能经受高重复、短噪声的干扰；检测器应能经受低重复、高能量的过渡过程；检测器应能承受非破坏性的瞬变过程。c）直流电源：电压：24V±2.5V；脉动电压：最大电压脉动500mV(峰一峰值）；功率：小于10W@24VDC；
电流：最大电流应小于20mA。
d）直流电源的瞬态过程：
用测试脉冲进行下列测试时应正常工作：在逻辑地和+24V直流之间加测试脉冲；在检测和非检测状态的通道之间加测试脉冲；在逻辑地和控制输人之间加测试脉冲。6.3.2保护
外部供电线路应设有短路和过载保护。6.3.3接地
路面状况检测器的接地应满足以下要求：a）逻辑地一一直流+24V供电设备的回路输人，不应与AC相连，也不应与机箱地相连。b）机箱地一—路面状况检测器处理单元应有一端与机箱相连，该端不应与逻辑地、AC端或装置内任何其他点相连。但该端可作为瞬态保护装置的回路。如果检测器采用金属外壳，则外壳应与机箱地相连。
6.4技术指标
6.4.1路面覆盖物检测
路面状况检测器应能准确检测出路面有无雪、冰、黑冰、凝霜等覆盖物，并宜检测出雪的水当量、覆冰的厚度等指标。
6.4.2路面干湿检测
路面状况检测器对路面水层厚度的检测应满足以下测量范围及测量精度要求：a）测量范围要求：能够准确测出0mm~6mm路面水层厚度；6mm以上路面水层厚度的测量值仅作为参考：
b）测量精度要求：在0mm~1mm范围内，准确率应达到0.1mm在1mm~6mm范围内，准确率应达到0.5mmc
同时路面状况检测器应明确给出路面的干湿状态。6.4.3除冰剂检测
路面状况检测器应能准确检测出使用除冰剂下路面的状态，能准确区分微湿、潮湿状态；同时应测出路面覆盖物中除冰剂的浓度。6.4.4冰点检测
路面状况检测器应能检测出实际路面的冰点以及使用除冰剂后路面的冰点变化情况。6.4.5路面及路面下6cm处温度检测路面状况检测器的路面温度检测范围及精度应满足以下要求：4
a）路面温度检测范围见6.1.2；b）路面温度检测精度：±0.5℃。6.4.6开机稳定时间/无故障连续工作时间路面状况检测器的开机稳定时间和无故障连续工作时间应满足以下要求：a）开机稳定工作时间：不大于5min；JT/T715—2008
b）传感器无故障连续工作时间不小于50000h；处理单元的无故障连续工作时间不小于10000h；c）平均故障修复时间：不大于0.5h。6.4.7输出
定义两种数据输出接口（RS232和RS485)和两种模拟输出接口。检测器应至少具有上述四种接口之一。模拟输出接口选用下列两种输出方式之一：a）电压：0~+5V;
b）电流：0~10mA。
6.4.8输出周期
检测器输出数据周期间隔应从1min到1h按分钟分档设置。6.4.9对干扰的灵敏度
检测器应具有电磁屏蔽功能，能安装于控制器机柜内的任何地方而不受影响。6.4.10串扰
在规定的电感范围内，若输人端通过一个不小于20kQ外部电阻接地，检测器应能正常工作。6.4.11浪涌保护
检测器应满足GB/T17626.5中规定的等级3的要求。对电源线一线间施加1kV，对线一地施加2kV的-个1.2/50us的浪涌电压，路面状况检测器不应出现故障，并应符合该仪器技术条件的要求。6.4.12工作环境的变化
检测器在下列环境下，应能正常工作：a）交流电源：频率50×（1±4%）Hz，电压变化范围在220×（1±20%）V；b）直流电源：电压变化范围在24V±2.5Vc）温度变化率达到15℃/h。
7试验方法
7.1校准与预调节
在进行任何测试前，应根据生产商的推荐值进行校准与设置。7.2测试项目
7.2.1电源测试
7.2.1.1交流电源瞬态过程测试
瞬态测试表及测试电路设计见表1及图1。表1瞬态测试
测试号
开关位置选择
KAONrKAca
极性选择
测试输入
JT/T715—2008
测试号
开关位置选择
测试选择开关
测试按钮
表1(续）
极性选择开关
极性选择
测试输入
道路路面气象检测器处理单元
传感器输入
传感器输人
机箱地
测试电源
3000V±5%
图1瞬态测试电路图
测试结果：稳定的电流输出不大于200mA(有效值)时，为合格。7.2.1.2直流电源的瞬态过程测试直流电源的瞬态过程测试电路设计见图2。+24V直流输人
直流测试
瞬态过程
发生器
逻辑地
+瞬态
道路路面气象
检测器
图2检测器对直流供电下瞬态过程的测试电路输入直流电压应为24V±2.5V。当电源极性相反时，发光二极管极性应颠倒。测试结果：在受试检测器输入端量的直流不大于20mA时，为合格。7.2.2传感器各项技术指标测试
7.2.2.1路面覆盖物测试
测试步骤：
a）将雪覆盖到传感器上，检测器的输出结果为路面积雪；6
JT/T715—2008
b）将新冰覆盖到传感器上，检测器的输出结果为路面覆冰，并可以给出冰层厚度；c）将新冰多次重度碾压，并重新结成黑冰，覆盖到传感器上，检测器的输出结果为路面黑冰；d）将传感器放入70%饱和水汽压的密闭容器中，放人可控温箱，降至-10℃，检测器的输出结果为凝霜。
测试结果：输出结果全部正确，为合格。7.2.2.2干湿状态测试
测试步骤：
a）测试干燥状态下的传感器，检测器的输出结果为路面干燥；b）用滴管滴一滴水到传感器上，用水膜厚度测试仪检测水膜厚度；c）读取检测器的输出结果，以及水层厚度的读数；d)重复执行b)和c),连续执行10次。测试结果：检测器的输出结果与水膜厚度测试仪的检测结果误差不超过10%的次数超过九次（包括九次），为合格。
7.2.2.3除冰剂测试
测试步骤：
a）将雪覆盖在传感器上，酒上除冰剂，并轻轻碾压，至雪大部分融化，检测器的输出为路面潮湿且有除冰剂,并可以给出除冰剂浓度；b）待传感器看不到明水时，再次测试，检测器的输出为路面微湿且有除冰剂，并可以给出除冰剂浓度。
测试结果：输出结果全部正确，为合格。7.2.2.4冰点测试
测试步骤：
a）将传感器放在可控温箱内；
b）将雪覆盖在传感器上，酒上除冰剂，并轻轻碾压，至雪大部分融化，检测器的输出为路面潮湿且有除冰剂：
c）调节温箱温度，待融雪结冰时，记录温箱温度；d）读取检测器输出的冰点温度；e）重复b)~d),共测试五次。
测试结果：输出结果误差小于±0.5℃，达四次以上（包含四次），为合格。7.2.2.5温度测试
测试步骤：
a）将传感器放在可控温箱内：
b）在量程范围内，设定五组温度值；c）读取检测输出的路面温度和路面下温度值。测试结果：路面温度和路面下温度输出值在精度要求以内，为合格。7.2.2.6开机稳定时间/无故障连续工作时间测试测试步骤：
a）将传感器接上数据接收设备；b）测量从启动传感器开始进行检测到接收到稳定准确的测量数据的时间间隔；c）重复测量上述稳定时间，共测量五次；d）无故障连续工作时间可与上述仪器性能试验同时进行；e）开机稳定后，保持检测器连续工作120h。测试结果：测试开机稳定时间间隔不大于5min，连续工作时间内检测器工作正常，为合格。7
TKANIKAca
JT/T715—2008
7.2.2.7输出/输出周期测试
测试步骤：
a）根据检测器输出接口，选择相应的数据接收接口设备进行测试；b）分别设定检测器的数据输出周期间隔：1min、2min，5min、1h。测试结果：输出测试数据正常，不同时间间隔时输出的数据正常，为合格。7.2.2.8对干扰的灵敏度测试
将检测器的接口板置于控制器机柜内任意三个不同位置。测试结果：检测器能正常工作，为合格。7.2.2.9串扰测试
在检测器的输人端与大地之问中接一个20kQ的电阻。测试结果：检测器能正常工作，为合格。7.2.2.10浪涌保护测试
按GB/T17626.5规定的试验方法进行试验，产品应符合6.4.11的规定。7.2.2.11对工作环境变化的测试测试步骤：
a）交流电源测试：测试中50Hz电源应在规定的范围内连续变化，如以每分钟改变10VAC的速度从低限到高限再返回，重复一次；b）直流电源测试：以每分钟改变0.5V的速度从低限到高限再返回，重复一次；c）在规定的工作温度与湿度范围内，按温度变化15℃/h重复一次。测试结果：检测器能正常工作时，为合格。7.2.2.12抗交通重压的测试
将传感器平放于压力试验机平台上（压力头面积大于试验传感器受压面的面积），传感器上覆盖8mm~15mm厚的软橡胶片，逐步加载，加载速度为20kN/min~30kN/min，传感器加载至160kN，检查试验后的样品，应符合6.2.1.3的规定。8检验规则
产品的检验分为出厂检验和型式检验8.1出厂检验
8.1.1出厂产品应100%进行检验，合格后方能出厂，具体的检测项目见表2。8.1.2出厂产品应有合格证，产品合格证的编写应符合GJB2489的规定。8.1.3出厂检验中，若出现一项不合格，则应返修，返修后重新对不合格项进行检验。若仍不合格，则判为不合格品。
8.2型式检验
8.2.1凡有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）产品停产半年以上，恢复生产时；d）正常批量生产时，每年一次；e）国家质量监督机构提出要求时。8.2.2型式检验的样品应从出厂检验合格的产品中抽取，产品抽样方法应符合GJB179A的有关要求。8.2.3型式检验的项目及顺序按表2的规定。8.2.4型式检验中，若有不合格项目，则应在同一批产品中加倍抽取样品，对其不合格项目进行检验，若仍不合格，则该型式该批次产品判为不合格。8
适应性
检验项目
电源测试
路面覆盖物测试
干湿状态测试
除冰剂测试
冰点测试
路面温度测试
路面下温度测试
开机稳定时间测试
无故障连续工作时间测试
输出/输出周期测试
对干扰的灵微变测试
申扰测试
浪消保护测试
对工作环境变化的测试
外观质量
外形尺寸
外壳防护性能
耐高温性能
耐低温性能
抗交通重压
注：“V\项为所需检验项月。
标志、包装、运输、储存
9.1标志
9.1.1产品标志
表2检验项目表
技术要求
试验方法
常规高温试验
常规低温试验
出厂检验
JT/T715—2008
型式检验
每台产品应在明显位置固定符合GB/T13306规定要求的标志。标志上应有如下内容：a）生产企业名称、地址及商标；b）产品名称及型号规格；
c）输人额定电压、频率；
d)功率；
e）质量；
D产品编号；
g）制造日期。
9.1.2包装标志
包装储存标志应按GB191的有关规定，应标有“注意防潮”“小心轻放”等图案，还应在产品包装箱9
