ICS17.140
备案号：

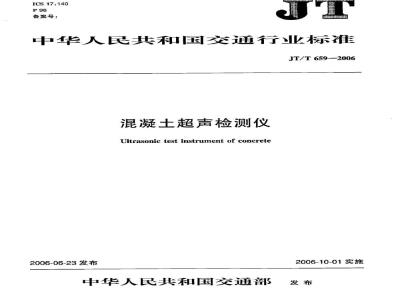

中华人民共和国交通行业标准
JT/T 659--2006
混凝士超声检测仪
Ultrasonictestinstrument of concrete2006-06-23发布
中华人民共和国交通部
2006-10-01实施
1范围
2规范性引用文件
3术语和定义
结构及等级划分
技术要求
试验方法
检验规则
标志、包装、运输和贮存
JT/T659—2006
JT/T659—2006
本标准由交通行业计量专业技术委员会提出并归口。本标准的起草单位：江苏省交通厅工程质量监督站、江苏省交通工程试验专用检测仪器计量检定站、无锡市苏台工业检测技术研究所。本标准主要起草人：解先荣、孙岳宗、周雨霖、张伟强。1范围
混凝土超声检测仪
JT/T659—2006
本标准规定了水泥混凝土超声检测仪器结构及等级划分、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于检测水泥混凝土强度和内部缺陷的超声检测仪。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，egvISO780：1997）CB156标准电压（GB156—2003，IEC60038：1983，NEO）CB/T1980标准频率（GB/T1980—2005，IEC60196:1965，MOD）GB/T12604.1无损检测术语超声检测（GB/T12604.1—2005,IS05577:2000，IDT）JB/T10061—1999A型脉冲反射式探伤仪通用技术条件SJ946电子测量仪器电气、机械结构的基本要求CECS.02超声回弹综合法检测混凝土强度技术规程CECS.21
3术语和定义
超声法检测混凝土缺陷技术规程GB/T12604.1及下列术语和定义适用于本标准。3.1
接收系统灵敏度receivingsystemsensitivity在一定工作频率范围内，输出信噪比为3:1的条件下，仪器接收系统的灵敏度（一般小于50μV）。3.2
直接传输directtransmission
两个超声换能器在同一试块的两个平行平面的同一条法线上，一发、一收的直线传播过程。3.3
半直接传输semi-directtransmission两个超声换能器在同一试块上的两个互相垂直的平面上，一发、一收的间接传播过程。3.4
表面传输surfacetransmission
两个超声换能器在同一试块的同一平面上，一发、一收的表面传播过程。4结构及等级划分
4.1结构
混凝土超声检测仪分为模拟式和数字式两类。混凝土超声检测仪的电气、机械结构应符合SJ946的规定。
4.2等级划分
混凝土超声检测仪根据质量指标划分为合格品、一等品和优等品。1
JT/T659—2006
5技术要求
5.1外观
5.1.1表面油漆、电镀层光洁，色泽及光泽一致，无人为缺陷痕迹。商标、名称、型号及制造厂标志清晰，各开关旋钮调节自如，显示文字及图像应清晰。5.1.2
外接导线及插头、插座应安全牢固，连接可靠，无松动现象。5.2工作条件
混凝土超声检测仪电源电压为：a)AC:(220±22)V,(50±1)Hz
DC:20V~26V。
5.2.2混凝土超声检测仪的工作频率为：10kHz~250kHz。5.3工作参数
5.3.1发射电压
混凝土超声检测仪的发射电压分为200V、500V、1000V三档，或0~1000V多档。5.3.2读测方式及范围
5.3.2.1混凝土超声检测仪的读测方式为：程序自动判读：用波形及数字显示；一光标自动判读：用波形、光标及数字显示。5.3.2.2混凝土超声检测仪的读测范围为：a）声时：0~6553.5us，最小分度值0.1pus；幅度：0~137.5dB，最小分度值0.1dB；b)
c）频率：0~6553.5kHz，最小分度值0.1kHz。5.4计量性能要求
5.4.1声时测量精度
电信号测量相对误差优于±0.5%，声信号测量相对误差优于±1.0%。5.4.2幅值准确度
相对误差优于±3.0%。
5.4.3接收系统频率响应
10kHz~250kHz频率范围内不均匀度不小于12dB。5.5穿透距离
选用12.5kHz换能器，混凝土超声检测仪在强度等级为C30的无缺陷混凝土中的穿透距离不小于10m(加前置放大器）。
5.6接收系统灵敏度
混凝土超声检测仪接收系统灵敏度应符合表1的规定。表1混凝土超声检测仪接收系统灵敏度质量等级
合格品免费标准下载网bzxz
一等品
优等品
5.7声时读数稳定性
接收系统灵敏度
单位：μv
用26.1us标准测试混凝土超声检测仪声时读数稳定性，10min内的读数漂移量应符合表2的规质量等级
合格品
一等品
优等品
5.8超声速度传输误差
表2混凝土超声检测仪声时读数稳定性JT/T659—2006
单位：pus
10min内读数漂移量
在150mm×150mm×150mm混凝土试块上测试超声速度、直接传输误差、半直接传输误差和表面传输误差应符合表3的规定。
表3混凝土超声检测仪超声速度传输误差质量等级
合格品
一等品
优等品
5.9衰减误差
直接传输误差
半直接传输误差
混凝土超声检测仪的衰减误差应符合表4的规定。表4混凝土超声检测仪衰减误差
质量等级
合格品
一等品
优等品
工作时间
总衰减量
单位：%
表面传输误差
单位dB
每12dB衰减误差
混凝土超声检测仪连续工作时间和平均无故障累计时间应符合表5的规定。表5混凝土超声检测仪工作时间
质量等级
合格品
一等品
优等品
电气绝缘性能
连续工作时间
平均无故障累计时间
电源插头与机壳之间绝缘电阻不小于100MQ，经过潮湿试验，绝缘电阻应不小于4MQ。5.12环境条件
混凝土超声检测仪正常工作环境条件为：a）环境温度：-10℃~40℃；
相对湿度：40℃时30%RH~85%RH；大气压：85kPa~105kPa；
空气中不含有腐蚀性气体、无强磁场、无较大振动和冲击、无灰尘。6
试验方法
电源电压
电源电压应按GB156进行。
单位：h
JT/T659-2006
6.2工作频率
工作频率应按GB/T1980进行。
6.3计量性能
6.3.1声时测量精度
6.3.1.1声信号方法声时测量精度：a）按图1连接检测仪和发射、接收探头。发射
超声波检测仪
空气声程调节装置
图1声信号方法声时测量精度检定装置调节发射和接收探头之间的距离至约20mm，发射电压至最大，发射方式为“连发”，调节接收声b）
波使首波周期占显示时间轴1/3~1/6首波峰一峰值为满屏显示的2/3，按照检测仪使用说明书提供的方法，测出零声时并予以消除。调节发射和接收探头之间的距离（用游标卡尺测量），每增加60.0mm测量一次声时，直至探头c
之间距离增加至320mm为止。
测量过程中应注意调节检测仪始终保持首波峰一峰值为满屏显示的2/3，温度变化应不超过d)
±0.5℃。
声时测量精度按公式（1)计算。e)
t-d/(331.4V1+0.00367T)
d/(331.41+0.00367T)
式中：8.
声时测量精度，%；
检测仪声时测量值，s；
发射和接收探头之间的距离，mm；d
T空气中的温度，℃。
6.3.1.2电信号方法声时测量精度：a）按图2连接检测仪和信号发生器。超声波检测仪
×100%
信号发生器
图2电信号方法声时测意精度检定装置输出
b）调节信号发生器输出频率至50kHz，波数为10个，猝发音延时为50us，调节检测仪首波峰一峰值为满屏显示的2/3，按照检测仪使用说明书提供的方法，测出零声时并予以消除。调节信号发生器猝发音延时，每500jus检测仪做一次测量，直至检测仪测量上限（5ms后可1msc
测量一次）。
d）声时测量精度按公式(2)计算。式中：声时测量精度，%；
t——检测仪声时测量值，us;
猝发音延时，us。
6.3.2幅值准确度
幅值准确度按下列步骤测试：
按图3连接检测仪、数字电压表和负载（电阻）。a
超声波检测仪
图3幅值准确度检定装置
JT/T659—2006
数字电压表
将检测仪发射电压置于最大，直接用数字电压表测量检测仪发射电压幅值，并在一小时内均勾b)
间隔测量五次，取平均读数。
幅值准确度按公式(3)计算。
式中：o
幅值准确度，%；
Vi—检测仪发射电压，V;
V2—数字电压表测量值，V。
6.3.3接收系统频率响应
Vi- V2
a）按图4连接检测仪、信号发生器和衰减器。超声波检测仪
衰减器
信号发生器
图4接收系统频率响应检定装置
检测仪量程控制于标称量程上限下30dB（测量档），信号发生器的频率调节至50kHz，调节信号b)
发生器输出及衰减器至相当位置，检测仪调节接收声波使首波周期占显示时间轴1/3~1/6，首波峰一峰值为满屏显示的2/3。在10kHz~250kHz频率范围调节信号发生器的频赖率，调节衰减器，使检测仪接收的信号同上款c）
等幅。衰减器的调节范围不超过12dB，即为满足接收系统频率响应。6.4穿透距离
选用12.5kHz换能器，在两端面间距为200mm的C30无缺陷混凝土试件反复测量（加前置放大器）发射与接收间累计距离。
JT/T 659—2006
6.5接收系统灵敏度
接收系统灵敏度测试应按JB/T10061—1999中4.6进行。6.6声时读数稳定性
声时读数稳定性测试应按CECS.21进行。6.7超声速度传输误差
超声速度传输误差测试应按CECE.02进行。6.8衰减误差
衰减误差测试应按JB/T10061—1999中4.1进行。6.9电气绝缘性能
电气绝缘性能测试应按JB/T10061-1999中4.20进行。7检验规则
7.1出厂检验
7.1.1每台仪器出厂前应按照5.1,5.2.1,5.3.2.2,5.6,5.7,5.8，5.9和5.11的要求进行测试，各项指标应符合本标准规定。
7.1.2检验合格的仪器，以其任一项符合分等指标的最低等级作为该仪器的等级。7.1.3
每台仪器经上述各项技术性能指标检测合格，附有产品合格证书后，才能出厂。7.2型式检验
生产仪器企业遇到下列情况之一，应进行型式检验：新产品试制或产品转厂生产时；产品正式生产后其结构、材料、工艺及关键元器件有较大改变，可能影响产品性能时；正常生产时，定期或积累一定产量后；产品长期停产，恢复生产时；
质量监督机构或行业管理部门提出检验要求时。在批量生产中任意抽取五台做型式试验。型式检验项目为第5章的全部内容。8标志、包装、运输和贮存
8.1标志
检测仪面板上应有制造商单位全称，仪器型号、名称、机号、出厂日期、产品编号。8.1.2
检测仪器的外包装箱上应有清晰的文字和标志。其内容包括：a）
仪器型号、名称、商标、质量等级等标志；仪器制造单位、企业产品全称及电话、传真号码；b)
仪器箱外形尺寸（长×宽×高）（mm）及毛重(kg）；e）
应有“电子仪器”、“请勿倒置”、“防撞”“防潮”和防雨”等标志，符合GB/T191的要求。d）
8.2包装
8.2.1检测仪应按规定的形式进行包装，保证在仪器运输贮存时完好无损。8.2.2
检测仪器的外包装箱尺寸应符合相关运输标准。检测仪器的随机文件应包括：
合格证书；
使用说明书；
装箱单；
随机备件、附件和工具清单。
8.3运输
仪器在运输过程中，严禁磁撞和雨淋。8.4勉存
JT/T659—2006
仪器在存放或较长时间不用时，应在符合环境条件的专用仪器室内存放，并且每三个月开机通电测试一次，以保证使用时性能稳定，显示数据正确。7
中华人民共和
交通行业标
混凝土超声检测仪
JT/T659—2006
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）（100011
各地新华书店经销
北京交通印务实业公司印剧
版权专有不得翻印
开本：880×1230
印张：0.75
字数：12千
2006年9月
2006年9月
第1版
第1次印刷
统—书号：15114·0994
