ICS93.160

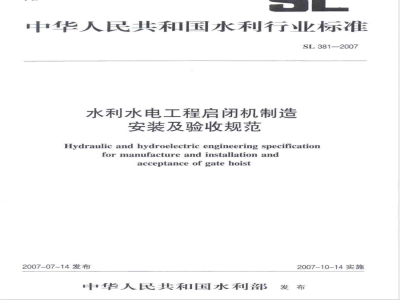

中华人民共和国水利行业标准
SL381-2007
水利水电工程启闭机制造
安装及验收规范
Hydraulic and hydroelectric engineering specificationformanufacture andinstallationandacceptanceofgatehoist
2007-07-14发布
2007-10-14实施
中华人民共和国水利部
中华人民共和国水利部
关于批准发布水利行业标准的公告2007年第5号
中华人民共和国水利部批准以下8项标准为水利行业标准，现予以公布。二〇〇七年七月十四日
标准名称
水资源监控管理数据库表结构及标识符标准水利水电工程施工质量检验与评定规程水利水电工程启闭机制造安装及验收规范水利水电工程清污机型式基本参数河道演变勘测调查规范
水位观测平台技术标准
水文数据GIS分类编码标准
技术条件
水利水电工程边坡设计规范
标准编号
SL380-2007
SL176-2007
SL381-2007
SL382-2007
SL383—2007
SL384—2007
SL385-2007
SL386—2007
替代标准号
SL176-1996
发布日期
2007.07.14
2007.07.14
2007.07.14
2007.07.14
2007.07.14
2007.07.14
2007.07.14
2007.07.14
实施日期
2007.10.14
2007.10.14
2007.10.14
2007.10.14
2007.10.14
2007.10.14
2007.10.14
2007.10.14
规范性引用文件
术语和定义
固定卷扬式启闭机
螺杆启闭机
液压启闭机
移动式启闭机·
验收规则…
10标志、包装、运输与存放
附录A（规范性附录）
附录B（规范性附录）
焊接结构件尺寸公差与极限偏差结构件尺寸检测图示
SL381-2007
SL381-2007
本标准的附录A、附录B为规范性附录。本标准批准部门：中华人民共和国水利部。本标准主持机构：水利部国际合作与科技司。本标准解释单位：水利部国际合作与科技司。本标准主编单位：水利部水工金属结构质量检验测试中心。本标准出版、发行单位：中国水利水电出版社。本标准主要起草人：张伟平、杜刚民、袁关堂、江宁、关新成、胡木生。本标准审查会议技术负责人：王英人。本标准体例格式审查人：曹阳。IV
SL3812007
根据水利部水国科（2001）150号文“关于发布《水利技术标准体系表》”的安排，按照《标准化工作导则第1部分：标准的结构和编写》（GB/T1.1一2000）的要求，编写本标准。近年来，我国水利工程建设事业得到快速发展，为了满足水利水电工程启闭机的制造安装技术要求和质量要求的需要，按照水利部水利技术标准体系的规划要求，对水利水电工程启闭机制造、安装及验收制定的产品标准。
本标准编写工作中，参照并借鉴了水利水电行业启闭机制造、安装及验收中的产品质量控制的成熟经验、总结了制造、安装企业在科学创新、技术进步及其经验成果，标准条文力求简约和准确。V
1范围
水利水电工程启闭机制造安装及验收规范SL:381-2007
本标准规定了固定卷扬式启闭机、螺杆启闭机、液压启闭机、移动式启闭机的技术要求，试验方法，验收规则和标志、包装、运输与存放的有关要求。本标准适用于水利水电工程启闭机制造、安装及验收过程中的产品质量评价，并适用于启闭机产品使用许可证、型式试验和水利水电工程安全评价的产品质量检测。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注明日期的引用文件，其随后所用的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191
GB/T197
GB/T699
GB/T700
GB/T983
GB/T985
GB/T986
GB/T1182
GB/T1184
GB/T1228
GB/T1229
GB/T1230
GB/T1231
GB/T1348
GB/T1497
GB/T1591
包装、储运图示标志
普通螺纹公差
优质碳素结构钢技术条件
碳素结构钢
不锈钢焊条
气焊、手工弧焊及气体保护焊坡口基本型式和尺寸埋弧焊焊缝坡口的基本型式与尺寸形状和位置公差通则、定义、符号和图样表示法（eqvISO1101）形状和位置公差未注公差值（eqvISO2768-2）钢结构用高强度大六角头螺栓（negISO7412）钢结构用高强度大六角螺母（negISO4775）钢结构用高强度垫圈（negISO7416）钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件球墨铸铁件
低压电器基本标准
低合金高强度结构钢（neqISO4950）GB/T1800.2
GB/T1801
GB/T2970
GB/T3077
极限与配合基础第2部分：公差、偏差和配合的基本规定极限与配合公差带与配合的选择（egvISO1829）中厚钢板超声波检验方法
合金结构钢（neqDINEN10083-1）GB/T3098.1
GB/T3098.2
GB/T3181
GB/T3323
GB/T3766
GB/T3811
GB/T5014
GB/T5117
螺栓、螺钉和螺柱的性能等级和材料螺母的性能等级和材料
漆膜颜色标准样本
钢熔化焊接接头射线照和质量分级液压系统通用技术条件（（egvISO4413）起重机设计规范
弹性柱销联轴器
碳钢焊条（eqvANSI/AWSA5.1）
SL381-2007
GB/T5118
GB/T5293
低合金钢焊条（neqANSI/AWSA5.5）埋弧焊用碳钢焊丝和焊剂（eqvANSI/AWSA5.17）GB/T5796.1
GB/T5796.2
GB/T5796.3
GB/T5796.4
GB/T5975
GB/T6402
GB/T7233
GB/T8110
GB/T8918
GB/T8923
GB/T9286
GB/T9439
GB/T10089
GB/T10095
GB/T11345
GB/T11352
GB/T12470
GB/T13306
GB/T13384
GB/T14039
GB/T20118
GB1497
GB50171
GB50205免费标准bzxz.net
梯形螺纹牙型
梯形螺纹直径与螺距系列
梯形螺纹基本尺寸
梯形螺纹公差（eqvISO2904）
钢丝绳用压板
钢锻件超声波检验方法（neqJISG587）铸钢件超声波探伤及质量评定标准（negBS6208）气体保护焊用碳钢、低合金钢焊丝（negANSI/AWS）重要用途钢丝绳（ISO31541988，MOD）涂装前钢材表面锈蚀等级和除锈等级（egvISO8501-1）色漆和清漆漆膜的划格试验（eqvISO2409）灰铸铁件
圆柱蜗杆蜗轮精度
渐开线圆柱齿轮精度
钢焊缝手工超声波探伤方法和探伤结果分析般工程用铸造碳钢件（negISO3755）低合金钢埋弧焊剂（neqANSI/AWSA5.23）标牌
机电产品包装通用技术条件
液压传动油液固体颗粒污染等级代号（eqvISO4406）一般用途钢丝绳（ISO/DIS2408：2002，MOD）低压电器基本标准
电气装置安装工程盘、柜及二次回路结线施工及验收规范钢结构工程施工质量验收规范
水工金属结构焊工考试规则
水工金属结构焊接通用技术条件水利水电工程启闭机设计规范
水工金属结构防腐蚀规范
JB/T5926
JB/T6061
JB/T6062
振动时效效果评定方法
焊缝磁粉检验方法和缺陷磁痕的分级焊缝渗透检验方法和缺陷痕迹的分级JB/T8854.1
JB/T10375
3术语和定义
GCLD型鼓形齿式联轴器
焊接构件振动时效工艺参数选择及技术要求下列术语和定义适用于本标准。3.1
启闭机hoist forfloodgate
水利、水电工程专用的永久设备，实现闸门的开启和关闭、拦污栅的起吊与安放。注：按启闭机类型分为固定卷扬式启闭机、螺杆启闭机、液压启闭机、移动式启闭机。2
启闭机规格specificationof hoist启闭机的规格按设计额定载荷和扬程（行程）表示。SL381-2007
示例：启门力为2000kN、扬程为40m的固定卷扬式启闭机或移动式启闭机其规格表示为2000kN-40m，启门力为2000kN、闭门力为1000kN、行程为6m的液压启闭机其规格表示为2000kN/1000kN-6m，启门力为2000kN、持住力为3000kN、行程为40m的启闭机其规格表示为2000kN//3000kN-40m。3.3
行程Theextentof hoisting space启闭机在启、闭闸门和起吊、安放拦污栅时，启闭机吊点运动的距离，注：对钢丝绳卷扬的启闭机行程，习惯上称为“扬程”，中高扬程是指启闭机扬程大于30m，3.4
side clearance of gear wheel齿轮副侧隙
齿轮副在传动中，工作齿面相互接触时，两基圆柱公切面与两非工作面交线之间的最近距离。3.5
型式试验testingofproducttypes型式试验的内容包括检查项目和试验项目，分两个阶段进行：制造厂内主要结构件、主要零部件和主要电控设备组装完毕后的检查或试验：安装现场总装完毕后的检查和试验。注：本标准规定的型式试验内容是指移动式启闭机安装现场的检查和载荷试验。3.6
启闭机载荷loadof hoist
启闭机载荷特指闸门在启、闭和拦污栅在起吊、安放的过程中，启闭机起升机构承受的工作载荷。
注：启闭机载荷是随启闭行程变化的量，与闸门及拦污栅的运行方式、摩擦阻力、力学等有关，是启闭机区别于其他起重设备的特有属性。启闭机载荷分为启门力、闭门力、持住力，单位用kN表示，3.7
抗滑移系数modulusof resist slippage连接件上所有高强螺栓终后的预拉力与摩擦面产生滑移时所承受外力的比值。注：抗滑移系数通过试验得到，并与连接面的表面处理有关。3.8
空载试验testing of zero load启闭机在无载荷的状态下，只进行传动机构、运行机构、电气控制的运行试验和模拟操作。3.9
静载试验testing of static load启闭机吊具上的试验载荷，是额定载荷的1.25倍。3.10
动载试验testingof movingload启闭机吊具上的试验载荷，是额定载荷的1.1倍。注：启闭机做动载试验时，可只进行起升机构的运行试验。启闭机作为起重机使用时，应按起重机额定载荷的1.1倍，进行起升机构、大车机构、小车机构的运行试验。3.11
额定载荷loadofnominalrate
在设计水头下，由设计确定的启闭机在特定位置能够满足正常启闭闸门所具备的操作力。注：对于移动式启闭机不同的工作位置其启升闸门时的额定载荷是不同的。例如带有悬臂端的门式启闭机在悬臂端额定载荷是Q，在跨中额定载荷是Q2，因此对带有悬臂端的门式启闭机载荷试验应分别进行。3
SL381-2007
运行载荷loadof operation
移动式启闭机在大车、小车移位运行时，吊具上悬挂的载荷。一般为闻门或拦污栅的重量。3.13
measurefor license
依据国家计量检定规程，通过试验评定测量器具的计量特性，确定其是否合格，并满足所进行的全部工作。
4总则
4.1设计原则
4.1.1启闭机的设计应符合SL41的要求，技术先进、经济合理、安全可靠、安装维修方便，并符合国家有关规定。
4.1.2启闭机的运输应符合国家关于铁路和公路运输的有关规定。4.1.3启闭机的零部件应系列化、通用化和标准化。4.1.4启闭机的工作环境温度应为一25℃～十40℃。4.2技术资料
4.2.1启闭机制造前应具备下列资料：a）企业生产启闭机的类型和规格符合水利部颁发的启闭机产品使用许可证：b）产品设计图样、计算书、技术要求和制造工艺文件：c）主要材料质量证明书。
4.2.2启闭机出厂验收前，应具备下列资料a）外购件出厂合格证及使用维护说明书：b）主要零件及结构件的材质证明文件、化学成分、力学性能的测试报告；c）焊接件的焊缝质量检验记录与无损探伤报告；d）大型铸、锻件的探伤检验报告；e）主要零件的热处理试验报告：）主要部件的装配检查记录；
g）零部件的重大缺陷处理办法与返工后的检验报告；h）零件材料的代用通知单；
i）设计修改通知单：
i）产品的预装检查报告：
k）出厂试验大纲；
1)出厂检验报告。
4.2.3启闭机安装前，应具备下列资料：a）出厂验收资料：
b）启闭机产品合格证：
c）制造正式图样、安装图样和技术文件、产品使用和维护说明书；d）产品发货清单；
e）现场到货交接清单。
4.2.4启闭机设计计算书、技术文件和图样应经技术成熟、有设计经验或相应设计资质的部门提供或确认。
4.2.5制造、安装应按设计图样和有关文件进行，如需修改，应取得设计部门的书面同意。4
4.3材料
SL381-2007
4.3.1启闭机使用的钢材应符合图样规定；优质碳素结构钢和碳素结构钢应符合GB/T699和GB/T700的有关规定：低合金结构钢和合金结构钢应符合GB/T1591和GB/T3077的有关规定：铸造碳钢应符合GB/T11352的有关规定：灰铸铁应符合GB/T9439的有关规定：球墨铸铁应符合GB/T1348的有关规定。材料应具有出厂质量证书，如无出厂质量证书或钢号不清应予复验，复验并确认合格后方可使用。
4.3.2钢板如需超声波探伤，应按GB/T2970执行。4.3.3焊接材料（焊条、焊丝、焊剂）应具有出厂质量证书。焊条的化学成分、机械性能和扩散氢含量等各项指标应符合GB/T5117、GB/T5118和GB/T983的规定；焊剂应符合GB/T5293或GB/T12470的规定；气体保护焊用焊丝应符合GB/T8110的规定。4.4基准点和测量工具
4.4.1用于测量高程和安装轴线的基准点及安装用的控制点，均应明显、牢固和便于使用。4.4.2企业用于启闭机制造和安装的量具和仪器，最高计量标准器具或用于出厂检验的计量器具（无计量标准器具时）应经法定计量检定机构检定合格并在有效期内。一般工作计量器具，企业应自行定期检定或送其他计量检定机构检定。4.4.3压力表安装前应经校验。
4.5防腐
4.5.1金属结构表面在实施防腐处理前，应彻底清除铁锈、氧化皮、焊渣、油污、灰尘、水分等。4.5.2主要结构件的除锈等级应不低于GB/T8923中规定的Sa2级，使用照片目视对照评定。除锈后，表面粗糙度应达到Ra4080μm。4.5.3涂漆颜色应符合GB3181规定的颜色，面漆宜涂桔黄色，也可按用户要求涂其他颜色。旋转部位涂大红色，警觉部位宜采用黄色和黑色相间的与水平面成45的斜道（如动滑轮侧板）。4.5.4底漆、中间漆及面漆的涂层数和每层的漆膜厚度、漆膜总厚度可依据设计要求确定，或参考SL105要求执行。
4.5.5漆膜附着力应不低于GB/T9286中的一级质量。4.5.6涂料涂装宜在环境温度5℃以上时进行，涂装场地应通风良好。当构件中表面潮湿或遇尘土飞扬、烈日直接暴晒等情况下，不应进行涂装，4.5.7防腐涂层质量检测方法和质量评定应执行SL105中的规定。4.6电气
4.6.1起升机构电动机宜采用起重冶金用异步电动机YZ型和YZR型，也可采用符合设计要求的其他类型电动机，行走机构所用电动机宜采用Y系列电动机。4.6.2应有短路保护、过流保护、失压保护、零位保护、缺相保护、限位保护、过载保护、紧急开关等装置。
4.6.3所有电气设备、正常不带电的金属外壳、金属线管、电缆金属外皮、安全照明等均应可靠接地。
4.6.4、机房、电气室、司机室、梯子、走道、工作场所以及工作面均应设置合适的照明。4.7焊接
4.7.1焊工资格
4.7.1.1从事启闭机一、二类焊缝焊接的焊工必须经过SL35要求的考试，具有经水利主管部门签发的焊工考试合格证，并在有效期内。4.7.1.2焊工焊接的钢材种类、焊接方法和焊接位置等均应与焊工本人考试合格的项目相符。4.7.2焊接的基本规定
4.7.2.1焊缝坡口应符合GB/T985和GB/T986的规定。5
