本部分规定了水利水电工程清污机型式、基本参数、技术要求、试验、检验、包装、运输、储存的有关要求。本标准适用于水利水电工程清污机的制造、安装及验收，并适用于清污机产品生产许可证的产品质量检测。 SL 382-2007 水利水电工程清污机型式基本参数技术条件 SL382-2007 标准下载解压密码：www.bzxz.net

ICS93.160

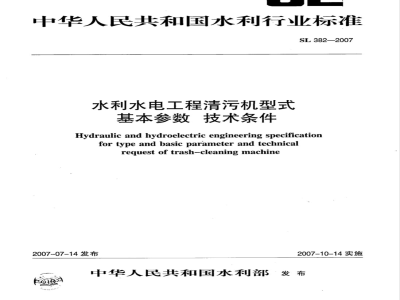

中华人民共和国水利行业标准
SL382—2007
水利水电工程清污机型式
基本参数技术条件
Hydraulic and hydroelectric engineering specificationfor type and basic parameter and technicalrequest of trash-cleaning machine2007-07-14发布
2007-10-14实施
中华人民共和国水利部·发布
中华人民共和国水利部
关于批准发布水利行业标准的公告2007年第5号
中华人民共和国水利部批准以下8项标准为水利行业标准，现予以公布。二0七年七月十四日
标准名称
水资源监控管理数据库表结构及标识符标准水利水电工程施工质量检验与评定规程水利水电工程启闭机制造安装及验收规范水利水电工程清污机型式基本参数技术条件河道演变勘测调查规范
水位观测平台技术标准
水文数据GIS分类编码标准
水利水电工程边坡设计规范
标准编号
SL380—2007
SL176—2007
SL381—2007
SL382--2007
SL383—2007
SL384—2007
SL385-2007
SL386—2007
替代标准号
SL176-1995
发布日期
2007.07.14
2007.07.14
2007.07.14
实施日期
2C37.10.14
2007.10.14
2337.10.14
2037.1G.14
2037.07.14！
2007.07.14
2007.07.14
2037.10.14
2057.1c.14
12c07.10.14
2007.07.14
2007.07.14
2007.10.14
规范性引用文件
术语和定义
型式基本参数型号
技术要求…
试验方法
验收规则…
8标志、包装、运输与存放
附录A（规范性附录）
附录B（规范性附录）
与工作级别有关的清污机零部件安全系数的选择移动式清污机稳定性计算及要求SL382—2007
标准中的附录A、附录B为规范性附录。本标准批准部门：中华人民共和国水利部。本标准主持机构：水利部综合事业局。本标准解释单位：水利部综合事业局。本标准主编单位：水利部水工金属结构质量检验测试中心。本标准出版、发行单位：中国水利水电出版社。本标准主要起草人：张步新、秘军海、杜刚民、袁关堂、江宁、孟庆伟。本标准审查会议技术负责人：王英人。本标准体例格式审查人：曹阳。SL382--2007
SL3822007
根据水利部水国科【2001】150号文“关于发布《水利技术标准体系表》”的安排，按照《标准化工作导则第1部分：标准的结构和编写规则》（GB/T1.1一2000）的要求，编写本标准。近年来，我国水利工程建设事业得到快速发展，为了满足水利水电工程清污机的制造安装技术要求和质量要求的需要，按照水利部水利技术标准体系的规划要求，对水利水电工程使用的清污机制定产品标准。
水利水电工程清污机型式基本参数技术条件SL382--2007
本标准规定了水利水电工程清污机型式、基本参数、技术要求、试验、检验、包装、运输、储存的有关要求。
本标准适用于水利水电工程清污机的制造、安装及验收，并适用于清污机产品生产许可证的产品质量检测。
清污机包括粑斗式清污机和回转齿粑式清污机。2规范性引用文件
下列标准中的条文通过本标准的引用而成为本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡不注日期的引用标准，其最新版本适用于本标准。GB/T191
GB/T197
GB/T699
GB/T700
GB/T985
GB/T986
GB/T1182
GB/T1184
GB/T1228
GB/T1229
GB/T1230
GB/T1231
GB/T1243
GB/T1497
GB/T1591
GB/T1800.2
GB/T1801
GB/T2970
GB/T3077
GB/T3098.1
GB/T3098.2
GB/T3181
GB/T3323
GB/T3766
GB/T5014
GB/T5117
GB/T5118
包装、储运图示标志
普通螺纹公差
优质碳素结构钢技术条件
碳素结构钢
气焊、手工弧焊及气体保护焊坡口基本型式和尺寸埋弧焊焊缝坡口的基本形式与尺寸形状和位置公差通则、定义、符号和图样表示法（eqvISO1101）形状和位置公差未注公差值（eqvISO2768-2）钢结构用高强度大六角头螺栓（neqISO7412）钢结构用高强度大六角螺母（neqISO4775）钢结构用高强度垫圈（neqISO7416）钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件滚子链的基本参数与尺寸
低压电器基本标准
低合金高强度结构钢（neqISO4950）极限与配合基础第2部分：公差、偏差和配合的基本规定极限与配合公差带与配合的选择（eqvISO1829）中厚钢板超声波检验方法
合金结构钢（negDINEN10083-1）螺栓、螺钉和螺柱的性能等级和材料螺母的性能等级和材料
漆膜颜色标准样本
钢熔化焊接接头射线照和质量分级液压系统通用技术条件（eqvISO4413）弹性柱销联轴器
碳钢焊条（eqvANSI/AWSA5.1）
低合金钢焊条（negANSI/AWSA5.5）1
SL382—2007
GB/T5293
GB/T5975
GB6067
GB/T6402
GB/T7233
GB/T8110
GB8350
GB8357
GB/T8918
GB/T8923
GB/T9286
GB/T9439
GB/T10095
GB/T11345
GB/T11352
GB/T12470
GB/T13306
GB/T13384
GB/T20118
GB50171
JB/T6061
JB/T6062
JB/T8854.1
3术语和定义
污物trash
埋弧焊用碳钢焊丝和焊剂（eqVANSI/AWSA5.17）钢丝绳用压板
起重机械安全规程bzxz.net
钢锻件超声波检验方法（negJISG587）铸钢件超声波探伤及质量评定标准（neqBS6208）气体保护焊用碳钢、低合金钢焊丝（neqANSI/AWS）标准长节距输送链
标准长节距输送链链轮
重要用途钢丝绳（ISO3154：1988，MOD）涂装前钢材表面锈蚀等级和除锈等级（eqvISO8501-1）色漆和清漆漆膜的划格试验（eqvISO2409）灰铸铁件
渐开线圆柱齿轮精度
钢焊缝手工超声波探伤方法和探伤结果分析一般工程用铸造碳钢件（neqISO3755）低合金钢埋弧焊剂（neqANSI/AWSA5.23）标牌
机电产品包装通用技术条件
一般用途钢丝绳（ISO/DIS2408：2002，MOD）电气装置安装工程盘、柜及二次回路结线施工及验收规范水工金属结构焊工考试规则
水工金属结构焊接通用技术条件水利水电工程启闭机设计规范
水工金属结构防腐蚀规范
焊缝磁粉检验方法和缺陷磁痕的分级焊缝渗透检验方法和缺陷痕迹的分级GCLD型鼓形齿式联轴器
在水电站、泵站上游水中漂浮、悬浮及附着在拦污栅上的杂物。3.2
清污机trash-cleaningmachine
清除附着在拦污栅上污物的机械设备。3.3
耙斗grabbucketwithcombtoothtype带有梳齿的清污抓斗。
stripperboardwithcombtoothtype齿耙
带有梳齿的清污刮板。
4型式基本参数型号
4.1型式
清污机型式分为粑斗式清污机和回转齿耙式清污机。SL382--2007
4.1.1斗式清污机按安装方式分为固定式和移动式，耙斗的开闭方式分为绳索式和液压驱动式。多用于水电站进水口拦污栅的清污。4.1.2回转齿粑式清污机多用于泵站进水口的清污，与拦污栅做成整体，动力装置分为液压马达驱动和电动机驱动，回转齿粑式清污机的清污刮板传动装置宜采用回转式输送链。4.2基本参数
4.2.1靶斗式清污机的基本参数见表1。表1靶斗式清污机的基本参数
齿耙宽度（m）
杷斗容积（m2）
耙齿净距（mm）
安装倾角（°）
粑斗提升速度（m/min）
0.8、1.0、1.5、2.0、2.5、3.0、4.0、4.5、5.0、5.5、6.0、6.50.5、0.7、1.0、1.5、2.0、2.5、3.0、4.5、5.0、5.5、6.0、6.550、80、100、120、140、160、180、200、250、30060、70、75、80、85、90
回转齿耙式清污机的基本参数见表2。表2回转齿耙式清污机基本参数
齿耙宽度（m）
栅条净距（mm）
安装倾角（\）
齿杷回转速度（m/min）
4.3型号
0.8、1.0、1.5、2.0、2.5、3.0、4.0、4.5、5.0、5.5、6.0、6.550、80、100、120、140、160、180、200、250、30060、70、75、80、85、90
4.3.1粑斗式清污机型号应按“YPQ”表示。Y：液压（若粑斗开闭不采用液压传动则不写该字母）；P：耙斗；
Q：清污机；
：齿耙宽度，单位为m，标注时取其10倍，四舍五人取整数。4.3.2回转齿粑式清污机型号应按“HQ口”表示。H：回转齿粑；
Q：清污机：
：取水口宽度，单位为m，标注时取其10倍，四舍五入取整数。5技术要求
5.1一般规定
5.1.1清污机应按规定程序批准的图样和技术文件制造，并符合本标准的要求。5.1.2制造清污机所用材料的质量应符合相应的国家标准和行业标准的规定，并有质量合格证明书，如无质量合格证书，应进行力学性能试验和化学成分分析化验，合格后方准使用。5.1.3清污机的工作级别按机构的设计寿命、荷载状态、工作条件划分。耙斗式清污机的工作级别3
SL382—2007
划分为3级，见表3；回转式清污机的工作级别划分为3级，见表4。粑斗式清污机起升机构和回转式清污机运行机构的工作级别就是清污机的工作级别。与工作级别有关的零部件的安全系数选择见录A。
表3耙斗式清污机工作级别
工作级别
Q2一轻
Q3-中
Q4-重
工作级别
Q2-轻
Q3-中
Q4-重
总设计寿命
使用时间
载荷状
不经常使用，抗取污物满斗率小于70为经常使用，抓取污物满斗率大于70%每天使用，抓取污物满斗率100%表4回转式清污机工作级别
工作条件
注：每天使用时间是指一年内平均每天使用时间。5.2焊接
5.2.1焊工资格
载荷状态
二半以下齿把上有污行
一半以上齿耗上有污行
每个齿靶上挂涝了污
5.2.1.1从事清污机一、二类焊缝焊接的焊工应经过SL35要求的考试合格，具有经水利主管部门签发的焊工考试合格证，并在有效期内。5.2.1.2焊工焊接的钢材种类、焊接方法和焊接位置等均应与焊工本人考试合格的项目相符。5.2.2焊接的基本规定
5.2.2.1焊缝坡口应符合GB/T985和GB/T986的规定。5.2.2.2焊前进行的焊接工艺评定，应符合SL36的有关规定。5.2.2.3焊接前准备、焊材管理、焊接过程质量控制、检验及返工应符合SL36的有关规定。5.2.3焊缝应按SL36分类原则分为三类。a）一类焊缝有：
-主梁、端梁、滑轮支座梁、卷筒支座梁的腹板和翼板的对接焊缝；-支腿的腹板、翼板的对接焊缝和支腿与主梁连接的对接焊缝；卷筒分段连接的对接焊缝；
边梁的对接焊接。
b）二类焊缝有：
一主梁、端梁、支座梁、支腿的角焊缝；一主梁与端梁、主梁与边梁、主梁与支腿连接的焊缝。c）不属于一、二类的焊缝的其他焊缝都属于三类焊缝。5.2.4所有焊缝均应进行外观检查，外观质量应符合SL36的规定。5.3无损检测
5.3.1无损检测人员资格
无损检测人员，应取得通用资格证书和全国水利水电行业无损检测人员资格鉴定与认证委员会须发的工业部门资格证书。
5.3.2无损检测仪器设备和检测器材的性能应满足有关标准的要求。5.3.3焊缝内部质量检查应符合SL36中的有关规定。4
5.3.4射线探伤应按GB/T3323标准评定。5.3.5超声波探伤应按GB/T11345标准评定。5.3.6焊缝磁粉检测方法及分级应符合JB/T6061的规定。5.3.7焊缝渗透检测方法及分级应符合JB/T6062的规定。5.4防腐
SL382--2007
5.4.1金属结构表面在实施防腐处理前，应彻底清除铁锈、氧化皮、焊渣、油污、灰尘和水分等。5.4.2门架、机架、杷斗和拦污栅等主要结构件的除锈等级应符合GB/T8923标准中规定的S.2V级，使用照片目视对照评定。除锈后，表面粗糙度应达到Rz40～60μm。5.4.3涂漆颜色应符合GB/T3181中规定的颜色，其底漆全部涂铁红色，耙斗式清污机面漆一般为桔黄色，也可涂其他颜色。旋转部位涂大红色（如卷筒轮辐、齿轮轮辐、活动粑齿等）。回转式清污机面漆一般为灰色。
5.4.4涂漆时应先涂底漆两层，每层漆膜厚度为25～35μm；后涂面漆两层，每层漆膜厚度为60~70μm；漆膜的总厚度应不大于200μm。5.4.5漆膜附着力应不低于GB/T9286中规定的1级。5.4.6涂料涂装宜在气温5℃以上时进行，涂装场地应通风良好。当构件表面潮湿或遐尘土飞扬、烈日直接暴晒时，不应进行涂装。5.5电气
5.5.1耙斗式清污机起升机构电动机宜采用起重冶金用异步电动机YZ型和YZR型，也可采用符合设计要求的其他类型电动机，回转齿粑式清污机所用电动机宜采用Y系列电动机。5.5.2清污机应有短路保护、过流保护、失压保护、零位保护、缺相保护、限位保护、过载保护、紧急开关等装置。
5.5.3清污机所有电气设备、正常不带电的金属外壳、金属线管、电缆金属外皮、安全照明等均应可靠接地。
5.5.4清污机机房、电气室、司机室、梯子、走道、工作场所以及工作面均应设置合适的照明。5.6粑斗式清污机
5.6.1门架
5.6.1.1当额定载荷位于跨中或最不利工作位置时，门架跨中的垂直挠度Y应符合如下规定：Y5.6.1.2在悬臂上工作时，斗满载位于悬臂工作位置时，该处的垂直静挠度Y1应符合如下规定：Yi≤L/350（L。为悬臂工作长度）。5.6.1.3主梁跨中上拱度F应符合如下规定：F=（0.9～1.4)L/1000，且最大上拱度应控制在跨度中部的L/10范围内。
5.6.1.4主梁的水平弯曲应符合如下规定：f5.6.2.1小车轨道轨距公差值应为士3mm。5.6.2.2小车轨道应与主梁上翼缘板紧密贴合，当局部间隙大于0.5mm，长度超过200mm时，应加垫板垫实。
5.6.2.3同一横截面上小车轨道的高低差应小于3mm。5.6.3大车轨道
5.6.3.1轨距公差值应为士3mm。5
