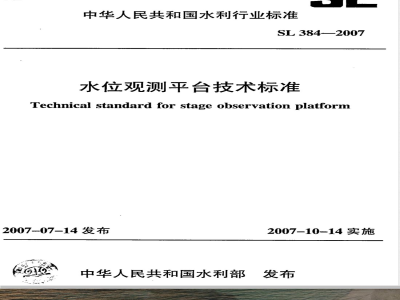

SL 384-2007 水位观测平台技术标准 SL384-2007 标准下载解压密码：www.bzxz.net

ICS 17.120
中华人民共和国水利行业标准
SL 3842007
水位观测平台技术标准
Technical standard for stage observation platform2007-07-14发布
中华人民共和国水利部
2007-10-14实施
中华人民共和国水利部
关于批准发布水利行业标准的公告2007年第5号
中华人民共和国水利部批准以下8项标准为水利行业标准，现予以公布。
二〇〇七年七月十四日
标准名称
水资源监控管理
数据库表结构
及标识符标准
水利水电工程
施工质量检验
与评定规程
水利水电工程
启闭机制造安装
及验收规范
水利水电工程
清污机型式
基本参数
技术条件
河道演变勘测
调查规范
水位观测平台
技术标准
水文数据GIS
分类编码标准
水利水电工程
边坡设计规范
标准编号
SL 380--2007
替代标准号
SL176—2007
SL176—1996
SL381—2007
SL382--2007
SL383—2007
SL384—2007
SL385—2007
SL 386—2007
发布日期
2007.07.14
2007.07.14
实施日期
2007.10.14
2007.10.14
2007.07.141
2007.10.14
2007.07.14
2007.07.14
2007.07.14
2007.07.14
2007.07.14
2007.10.14
2007.10.14
2007.10.14
2007.10.14
2007.10.14
根据水利部水利行业标准编制计划，按照《水利技术标准编写规定》（SL1一2002）的要求，制定本标准。本标准共8章23节146条，主要技术内容有：水位观测平台的界定和位置、形式选择要求；一水位观测仪器对平台的技术要求：-平台荷载设计；
各类平台设计技术要求。
本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水文局本标准解释单位：水利部水文局本标准主编单位：水利部长江水利委员会水文局本标准参编单位：水利部黄河水利委员会水文局黑龙江省水文局
河南省水文水资源局
南京水利水文自动化研究所
湖南省水文水资源勘测局
浙江省水文局
本标准出版、发行单位：中国水利水电出版社本标准主要起草人：朱晓原　赵蜀汉陈松生
陈宇丰
姚永熙
王运祺　张永平
本标准审查会议技术负责人：李里本标准体例格式审查人：窦以松郭金巨
车新垒
代文良
原金勇
田岳明
2平台位置选择
3平台布置形式、类型与选择
3.1平台布置形式及其适用条件
3.2平台类型及其适用条件·
设计标准
防洪标准
4.2测洪标准
4.3抗震标准与防雷标准·.·
5仪器对平台的要求
5.1地表水水位观测平台
5.2地下水水位观测平台·
6荷载分类及组合
荷载分类及代表值
均布活荷载
雪荷载
风荷载
水冲击荷载下载标准就来标准下载网
地震荷载
荷载组合与校核
直立型平台设计·
测并设计
仪器房设计…·
栈桥设计
基础设计
进水管和沉沙设施
7.6测井水位滞后量计算
8其他类型平台设计：
8.1悬臂型平台
8.2双斜管型平台
8.3斜坡型平台
标准用词说明
条文说明
1.0.1为统一水位观测平台设计、观测仪器及传感器对观测平台的技术要求，·保证水位观测平台设计做到技术先进、经济合理、安全适用和正常运行，为防汛以及各类工程建设及运行、水资源配置与管理等的水位观测提供保障，制定本标准。1.0.2本标准定义的水位观测平台包括地表水水位观测平台和地下水水位观测平台，提供使用有关水位仪器测量地表水与地下水水位的相应环境以及安装条件。水位观测平台主要包括仪器房、测并及附属设施。
1.0.3本标准适用于河流、湖泊、水库和渠道等地的地表水水位观测平台和地下水水位观测平台的设计。1.0.4水位观测平台设计，应根据查勘提供的河道地形、河势、河床演变、水文气象特征、水力条件、航运和冰情等情况进行，设计方案应经技术、经济综合论证确定。1.0.5本标准引用的主要技术标准：《建筑结构荷载规范》（GB50009一2001）《混凝土结构设计规范》（GB50010-2002）《建筑抗震设计规范》（GB50011—-2001）《建筑物防雷设计规范》（GB5005794）《水位观测标准》（GBI138-90）《水文基础设施建设及技术装备标准》（SL276--2002）《地下水监测站建设技术规范》（SL360一2006）1.0.6水位观测平台的设计除应执行本标准外，尚应符合国家现行有关标准的规定。
2平台位置选择
2.0.1地表水水位观测平台位置选择应达到建站目的和满足观测精度要求，宜选择建设条件适宜的地方，并应符合下列规定：1河道的水位观测平台应选择在岸边顺直、稳定，不易冲淤、主流不易改道和水位代表性好的位置；并应避开回水和受水工建筑物影响的地方。
2湖泊及水库内的水位观测平台宜选择在岸坡稳定，水位有代表性的地点。
3受风暴潮影响地区的水位观测平台宜选择在岸坡稳定、不易受风浪直接冲击的地点。
4水位观测平台应靠近基本水尺断面，两者间距不宜大于3.0m；采用水文缆道测流的站，其水位观测平台与缆道测流断面宜保持3.0～5.0m的水平距离。2.0.2地下水水位观测平台选择的位置处的水位应能代表当地地下水位，达到观测目的和满足精度的要求，并应符合下列规定：
1平原井灌地区地下水水位观测平台应选在不受河道、渠道、蓄水建筑物、生产井、集中稻田区、工业废水排放沟渠影响的位置，平台地址地面高程与附近地面高程宜一致。2为研究水库周围或河网地区的地下水浸没问题，渠灌地区防止盐碱化等问题进行的地下水水位观测，平台位置应选在水库、河、渠水位的影响范围内；供水水源地，平台位置应选在开采区及影响范围的边界地带。
3研究河流补给问题的地下水水位观测平台，应垂直于河流的纵断面布设。
3平台布置形式、类型与选择
3.1平台布置形式及其适用条件
3.1.1地表水水位观测平台按其在断面上的位置，布置形式可分为岛式、岸式和岛岸结合式。3.1.2岛式适用于河床稳定，不易受冰凌、船只和漂浮物撞击的测站。
岸式适用于岸边稳定、岸坡较陡和淤积较少的测站，也可用于断面附近经常有船舶停靠，河流漂浮物和冰排较多的测站。
岛岸结合式适用于中低水位易受冰凌、漂浮物和船只碰撞的测站。
地下水水位观测平台按形式可分为机电井、压水井、敲口井并和观测孔等。
3.2平台类型及其适用条件
3.2.1地表水水位观测平台按其结构和工作方式可分为直立型（进水管可以是水平、虹吸和虹连等）及其他类型（悬臂型、双斜管型和斜坡型等）。
3.2.2地表水水位观测平台按其建筑结构的材料可分为管材（金属或其他材料）、钢筋混凝土、砌体和其他类型。3.2.3水平进水管适用于岸坡较稳定、滩地较低以及河流含沙量较少的测站。
3.2.4虹吸及虹连进水管适用于河床较稳定、滩地较高以及河流含沙量较大的测站。
3.2.5悬臂型主要适用于各种主流摆动、冲淤变化较大、遥测和无人值守的非接触式水位计。3.2.6双斜管型适用于坝坡稳定、水位变幅较大的水库站，常3
采用滚动式浮子水位计。
3.2.7斜坡型主要适用于多泥沙、结冰、水位变幅较大和岸坡较长的水位观测处，常采用接触、非接触和遥测水位计。3.2.8地下水水位观测平台按其测井的类型可分为专用监测井、民井、勘探井和生产井。生产井不宜作为水位基本监测并。
4设计标准
4.1防洪标准
4.1.1水位观测平台设计应满足防洪标准的要求，同时不低于当地防洪标准。当出现不大于当地防洪标准相应洪水位时，应能保证水位观测平台建筑物的安全，并不应淹没仪器设备。
4.1.2大河重要控制站，其水位观测平台防洪标准应高于100年一遇；当受水利工程调节影响或地形条件限制不能满足这一要求时，也不应低于近50年来发生过的最大洪水。4.1.3大河般控制站，其水位观测平台防洪标准应高于50年一遇；当受水利工程调节影响或地形条件限制不能满足这要求时，也不应低于近30年来发生过的最大洪水。4.1.4区域代表站、小河站，其水位观测平台防洪标准应高于30年一遇。
4.1.5湖泊站，其水位观测平台防洪标准应高于历史最高洪水位或堤顶高程。水库、闸坝站，其水位观测平台防洪标准应高于水库、闸坝最高蓄水位。
4.1.6对防汛、水资源和水质监测等有重大影响，且符合下列条件之一的水文测站，可按对应的水文站级别划分原则提高一级防洪标准和测洪标准。
1国家重要水文站。
2位于重要城市和重要城市上游，且对城市防汛起重要作用的水文站。
3对水资源配置、水环境评价具有重要作用的省（自治区、直辖市）界水文站。
4国际河流和跨界国际河流水文站。5
位于城市重要水源地或重点产沙区的水文站。5
