ICS 93. 160

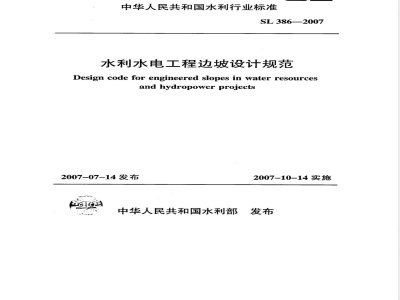

中华人民共和国水利行业标准
SL 386—2007
水利水电工程边坡设计规范
Design code for engineered slopes in water resourcesand hydropower projects
2007-07-14发布
2007-10-14实施
中华人民共和国水利部
中华人民共和国水利部
关于批准发布水利行业标准的公告2007年第5号
中华人民共和国水利部批准以下8项标准为水利行业标准现予以公布。
二OO七年七月十四日
标准名称
水资源监控管理
数据库表结构
及标识符标准
水利水电工程施工
质量检验与评定
水利水电工程
启闭机制造安装
及验收规范
水利水电工程
清污机型式基本
参数技术条件
河道演变勘测
调查规范
水位观测平台
技术标准
水文数据GIS分类
编码标准
水利水电工程边坡
设计规范
标准编号
SL380—2007
替代标准号
发布日期
2007.07.14
SL176—2007SL176-19962007.07.14SL381—2007
SL382—2007
SL383—2007
SL3842007
SL385—2007
SL386—2007
2007.07.14
2007.07.14
2007.07.14
2007.07.14
2007.07.14
2007.07.14
实施日期
2007.10.14
2007.10.14免费标准bzxz.net
2007.10.14
2007.10.14
2007.10.14
2007.10.14
2007.10.14
2007.10.14
根据水利部水利水电规划设计管理局水总局科「200171号文，按照《水利技术标准编写规定》（SL1一2002）的要求，制定本标准。
本标准共7章22节212条和6个附录，主要技术内容包括：边坡设计的基本规定；
边坡稳定性判别和岩土体抗剪强度指标确定；一边坡的计算和分析；
边坡治理和加固措施以及安全监测设计。本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计总院本标准解释单位：水利部水利水电规划设计总院本标准主编单位：黄河勘测规划设计有限公司本标准参编单位：中国水利水电科学研究院本标准出版、发行单位：中国水利水电出版社本标准主要起草人：孙胜利赵洪岭刘丰收陈祖煜
李海河
王新奇
韩秋茸贾志欣
本标准审查会议技术负责人：刘志明本标准体例格式审查人：陈登毅潘家铨
李治明
吴长征
邹铁华
汪小刚
主要术语
基本规定
3.1基本资料
3.2边坡级别确定
3.3边坡运用条件划分
3.4抗滑稳定安全系数标准
4边坡稳定性判别和岩土体抗剪强度指标确定4.1一般规定
破坏模式和稳定性判别·
4.3岩体抗剪强度指标的取值方法4.4土体抗剪强度指标的取值方法·5边坡的计算和分析
渗流计算
稳定计算，
应力和变形计算
边坡治理和加固·
一般规定
减载、边坡开挖和压坡
排水和防渗
坡面防护
非预应力锚杆
预应力锚杆：
支挡结构
抗滑洞塞
安全监测设计
7.1一般规定
7.2安全监测项目设置和设施布置·7.3安全监测资料的整编与分析·附录A
附录B
边坡失稳模式判别
岩质边坡稳定性初步判别
土质边坡抗剪强度确定
附录C
附录D
抗滑稳定计算
：预应力锚杆锚固段长度确定
附录E
附录F抗滑桩计算
标准用词说明
条文说明
1.0.1为了规范水利水电工程边坡设计，使之达到安全可靠、技术可行、经济合理，特制定本标准。1.0.2本标准适用于大、中型水利水电工程中的1～5级边坡的设计，但有标准明确规定的除外。永久冻土区的边坡设计应进行专门研究。
1.0.3水利水电工程边坡应根据水文、气象、地形、地质条件，并考虑工程总体布置和建筑物运用对边坡的要求等进行设计。应重视施工期地质和安全监测的反馈资料分析，结合实际情况的变化，修正设计。
1.0.4水利水电工程边坡设计应综合利用工程实践经验和科学研究成果，并应积极慎重地采用国内外先进技术。1.0.5水利水电工程边坡设计除应符合本标准外，尚应符合国家现行的有关技术标准的规定。2主要术语
engineered slopes in water resources2.0.1水利水电工程边坡
and hydropower projects
修建水利水电工程形成的、因修建水利水电工程有可能影响其稳定的以及对水利水电工程安全有影响的边坡统称为水利水电工程边坡。
2.0.2开挖边坡excavatedslope
因修建水工建筑物和水利水电工程场区内其他建筑物开挖形成的边坡。
2.0.3自然边坡
natural slope
天然存在的、由自然营力形成的边坡，包括滑坡、倾倒变形体边坡。
2.0.4临时边坡temporaryslope
仅在短时间或工程施工期处于临空状态，修建建筑物后边坡不再处于临空状态的边坡。
2.0.5永久边坡permanentslope
长期处于临空状态的边坡。
2.0.6稳定边坡stableslope
未出现明显的变形、裂缝和其他失稳迹象，处于稳定状态的边坡。
2.0.7失稳slopefailure
边坡发生滑动、溃屈、倾倒、崩塌、塌、拉裂和流动的现象称为失稳。
unstableslope
2.0.8失稳边坡
处于正在滑动、溃屈、倾倒、崩塌、塌、拉裂或流动的边坡。
已失稳边坡
failedslope
已经发生了滑动、溃届、倾倒、崩塌、塌、拉裂或流动的边坡。
2.0.10潜在滑动面potential slip surface具有特定的物理力学和几何条件，可能成为边坡稳定体与滑动体分离的界面。
2.0.11减载unloading
采用从边坡顶部开挖、削坡的方法，减少边坡自身荷载，提高边坡稳定性的措施。
2.0.12锚杆 anchor，anchorage, tendon由锚固体、锚杆体、外锚头组成的将拉力传递到岩土体的锚固体系。
2.0.13预应力锚杆prestressedanchor对锚杆杆体的自由段施加张拉力，使之弹性伸长而施加预应力的锚杆。
2.0.14非预应力锚杆non-prestressedanchor不施加预应力的锚杆。
2.0.15拉力型锚杆tensionedanchor对锚杆施加预应力时，锚固段注浆体处于受拉状态的锚杆。
2.0.16压力型锚杆
pressuredanchor
对锚杆施加预应力时，锚固段注浆体处于受压状态的锚杆。
2.0.17拉力分散型锚杆tensioned multiple-head anchor锚固段沿锚杆体分散设置的拉力型锚杆。2.0.18压力分散型锚杆 pressured multiple-head anchor锚固段沿锚杆体分散设置的压力型锚杆。2.0.19锚固段boundpartof ananchor预应力锚杆张拉过程中，由胶结材料或机械装置与被锚固体稳定介质形成整体的内部持力区段。2.0.20自由段freepartofananchor3
预应力锚杆张拉过程中，依靠锚杆材料本身的弹性，可以自由伸长的部分。
2.0.21抗滑洞塞
shearplug
岩质边坡坡体内用混凝土回填、起抗滑作用的洞塞，称抗滑洞塞。
3基本规定
3.1基本资料
3.1.1水利水电工程边坡设计所需的基本资料应包括水文、气象、地形地质、施工条件和与边坡有关的工程设计资料。3.1.2水文、气象资料应包括下列内容：1降雨，包括降雨强度和降雨过程。2对边坡安全有影响的集水面积及地面径流。3最高、最低气温和最热、最冷月平均气温，在寒冷和严寒地区还应包括最大冻土深度。3.1.3地质资料应包括工程地质、水文地质和地震等，并应满足第4章的要求。
3.2边坡级别确定
水利水电工程边坡级别确定应考虑下列因素：对建筑物安全和正常运用的影响程度。对人身和财产安全的影响程度。边坡失事后的损失大小。
边坡规模大小。
边坡所处位置。
临时边坡还是永久边坡。
社会和环境因素。
边坡的级别应根据相关水工建筑物的级别及边坡与水工建筑物的相互间关系，并对边坡破坏造成的影响进行论证后按表3.2.2的规定确定。
3.2.3若边坡的破坏与两座及其以上水工建筑物安全有关，应分别按照3.2.2条的规定确定边坡级别，并以最高的边坡级别为准。
