ICS93.160
中华人民共和国水利行业标准
SL 379—2007

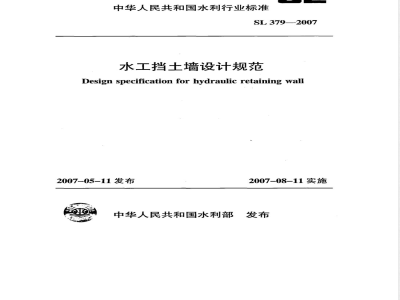

水工挡土墙设计规范
Design specification for hydraulic retaining wal2007-05-11 发布
2007-08-11实施
中华人民共和国水利部发布bzxz.net
中华人民共和国水利部
关于批准发布水利行业标准的公告2007年第4号
中华人民共和国水利部批准以下5.项标准为水利行业标准，现予以公布。
二O〇七年五月十一日
标准名称
水利水电工程水文
地质勘察规范
预冷混凝土
片冰库
缆索起重机
技术条件
水利信息化
常用术语
水工挡土墙
设计规范
标准编号
SL373-2007
SL374—2007
SL.3752007
SL/Z376—2007
SL379—2007
替代标准号
发布日期
2007.05.11
2007.05.11
2007.05.11
2007.05.11
2007.05.11
实施日期
2007.08.11
2007.08.11
2007.08.11
2007.08.11
2007.08.11
根据水利部水利水电规划设计管理局“关于下达2001年度水利水电勘测设计技术标准制定、修订项目计划及主编单位的通知”（水规局科［20011号），按照《水利技术标准编写规定》（SL1一2002）的要求，制定本标准。本规范共8章19节159条和3个附录，主要技术内容包括：一水工挡土墙的级别划分与设计标准；水工挡土墙的工程布置；
一水工挡土墙的设计荷载；
一水工挡土墙的稳定计算；
-水工挡土墙的结构计算；
一水工挡土墙的地基处理。
本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计总院本标准解释单位：水利部水利水电规划设计总院本标准主编单位：江苏省水利勘测设计研究院有限公司本标准出版、发行单位：中国水利水电出版社本标准主要起草人：张平易陈登毅许宗喜宦国胜顾美娟何定恩
本标准审查会议技术负责人：关志诚本标准体例格式审查人：窦以松1
级别划分与设计标准
3.1级别划分
设计标准
4工程布置
4.1一般规定
4.2结构布置
4.3防渗与排水布置....
5荷载
5.1荷载分类及组合
5.2荷载计算
6稳定计算
6.1一般规定
6.2抗渗稳定计算
6.3抗滑稳定计算
6.4抗倾覆稳定计算
6.5抗浮稳定计算
6.6地基整体稳定计算
地基沉降计算
7结构计算……·
一般规定
7.2结构应力分析
8地基处理…·
一般规定
8.2岩石地基处理
8.3土质地基处理
附录A土压力计算
附录B挡土墙稳定计算
附录C挡土墙结构计算
标准用词说明
条文说明
1.0.1为适应水利水电工程建设需要，统一水工挡土墙设计标准和技术要求，提高水工挡土墙设计水平，做到安全可靠、经济合理，制定本标准。
1.0.2本标准适用于13级水工建筑物中的挡土墙以及独立布置的1～4级水工挡土墙设计。4级、5级水工建筑物中的挡土墙以及独立布置的5级水工挡土墙设计可参照使用。本标准不适用于临时性挡土墙设计。对于有特殊要求的水工挡土墙设计，以及采用新型结构或受力复杂的挡土墙设计，应进行专门研究。1.0.3水工挡土墙设计选用的基本资料应准确可靠，满足设计要求。
1.0.4水工挡土墙设计应从实际出发，广泛吸取工程实践经验，积极采用新结构、新材料、新技术、新工艺。1.0.5本标准的引用标准主要如下：《建筑地基基础设计规范》（GB50007-2002）《防洪标准》（GB50201—94）
《水利水电工程地质勘察规范》（GB50287—99）《建筑边坡工程技术规范》（GB50330—2002）《砌石坝设计规范》（SL25---2006）《水工建筑物抗震设计规范》（SL203—97）《水利水电工程土工合成材料应用技术规范》（SL/T225-98)
《水利水电工程等级划分及洪水标准》（SL252—2000）《水利水电工程岩石试验规程》（SL264—2001）《水闸设计规范》（SL265-2001）《水工钢筋混凝土结构设计规范》（SDJ20--78）1
《城市防洪工程设计规范》（CJJ50—92）1.0.6水工挡土墙设计除应符合本标准规定外，尚应符合国家现行有关标准的规定。
2.0.1水工挡土墙hydraulicretainingwall水利水电工程中的承受土压力、防止土体塌滑的挡土建筑物。
2.0.2岸墙sidewall
修建在河岸或与水工建筑物相连接，用以挡土的建筑物。2.0.3翼墙wingwall
修建在水工建筑物上、下游两侧，用以引导水流并兼有挡土及侧向防渗作用的建筑物。
2.0.4重力式挡土墙gravity retainingwall由墙身和底板构成的、主要依靠自身重量以维持稳定的挡土建筑物。
2.0.5半重力式挡土墙semi-gravityretainingwall为减少亏工砌筑量而将墙背建造为折线型的重力式挡土建筑物。
2.0.6衡重式挡土墙shelf retaining wall墙背设有衡重台（减荷台）的重力式挡土建筑物。2.0.7悬臂式挡土墙cantileverretainingwall由底板及固定在底板上的悬臂式直墙构成的，主要依靠底板上的填土重量以维持稳定的挡土建筑物。2.0.8扶壁式挡土墙（扶垛式挡土墙）counterfortretaining wall
由底板及固定在底板上的直墙和扶壁构成的，主要依靠底板上的填土重量以维持稳定的挡土建筑物。2.0.9空箱式挡土墙chamberretainingwall由底板、顶板及立墙组成空箱状的，依靠箱内填土或充水的重量以维持稳定的挡土建筑物。2.0.10板桩式挡土墙sheet-pileretainingwall3
利用板桩挡土，依靠自身锚固力或设帽梁、拉杆及固定在可靠地基上的锚锭墙以维持稳定的挡土建筑物。2.0.11锚杆式挡土墙anchorretainingwall利用板肋式、格构式或排桩式墙身结构挡土，依靠固定在岩石或可靠地基上的锚杆以维持稳定的挡土建筑物。2.0.12加筋式挡土墙reinforcedretainingwall利用较薄的墙身结构挡土，依靠墙后布置的土工合成材料减少土压力以维持稳定的挡土建筑物。2.0.13前趾foretoe
为调整挡土建筑物重心，其底板向墙前挑出一定长度的部分。
3·级别划分与设计标准
3.1级别划分
3.1.1水工建筑物中的挡土墙级别，应根据所属水工建筑物级别按表3.1.1确定。
表3.1.1水工建筑物中的挡土墙级别划分所属水工建筑物
主要建筑物中的
挡土墙级别
次要建筑物中的
挡土墙级别
注：主要建筑物中的挡土墙是指一旦失事将直接危及所属水工建筑物安全或严重影响工程效益的挡土墙；次要建筑物中的挡土墙是指失事后不致直接危及所属水工建筑物安全或对工程效益影响不大并易于修复的挡土墙。3.1.2独立布置的水工挡土墙级别，应根据其重要性按GB50201—94及SL252-2000的有关规定确定。3:1.3城市防洪工程中水工挡土墙的级别，应按CJ50一92的规定确定。
3.1.4位于防洪（挡潮）堤上具有直接防洪（挡潮）作用的水工挡土墙，其级别不应低于所属防洪（挡潮）堤的级别。3.1.5采用实践经验较少的新型结构的2～4级水工挡土墙，经论证后可提高一级设计。但洪水标准不应提高。3.1.6与两个及两个以上不同级别建筑物相关的水工挡土墙，其级别可按较高级别建筑物确定。3.2设计标准
3.2.1水工挡土墙的洪水标准应与所属水工建筑物的洪水标准
