ICS 93.040
备案号：

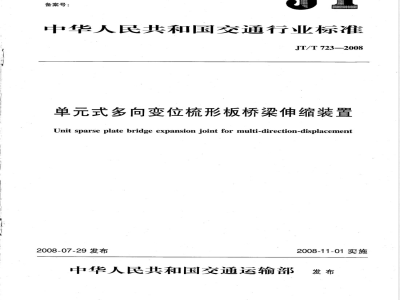

中华人民共和国交通行业标准
JT/T 723—2008
单元式多向变位梳形板桥梁伸缩装置Unit sparse plate bridge expansion joint for multi-direction-displacement2008-07-29 发布
中华人民共和国交通运输部
2008-11-01实施
规范性引用文件
产品分类、结构及代号
技术要求
试验方法
检验规则
标志、包装、储存和运输
施工安装
JT/T723-2008
本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准起草单位：宁波路宝科技实业集团有限公司。JT/T723—2008
本标准主要起草人：徐斌、赵霞、徐伟贤、王博、赖国庆、吕建华、马东、韩维国、刘雪。引
JT/T723—2008
本标准的发布机构提请注意如下事实，声明符合本标准时，可以使用涉及专利号为200410049491.5《一种特大抗挠变梳形桥梁伸缩缝装置》相关专利内容。本标准的发布机构对于专利的范围、有效性和资料不提出任何看法。专利持有人已向本标准的发布机构保证，他愿意同任何申请人在合理和非歧视的条款和条件下，就使用授权许可证进行谈判。在这方面，专利持有人的声明已在本标准的发布机构备案。有关资料可从以下地址获得：
专利持有人姓名：徐斌bzxz.net
地址：宁波开发区黄山西路205号宁波路宝科技实业集团有限公司邮编：315800
请注意除上述已经识别出的专利外，本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。
1范围
单元式多向变位梳形板桥梁伸缩装置JT/T723—2008
本标准规定了单元式多向变位梳形板桥梁伸缩装置的分类及代号、技术要求、试验方法、检验规则标志、包装、储存、运输的要求及安装注意事项。本标准适用于伸缩量为80mm~3000mm的单元式多向变位梳形板桥梁伸缩装置（以下简称伸缩装置）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T193普通螺纹直径与螺距系列（GB/T193—2003，ISO261:1998MOD）GB/T699
GB/T700
GB/T702
1980,MOD）
GB/T985
优质碳素结构钢
碳素结构钢（GB/T700-—2006，IS0630：1995，NEQ）热轧圆钢和方钢尺寸、外形、重量及允许偏差（GB/T702—2004，IS01035-1～1035-2：气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T1184
GB/T1228
GB/T1230
GB/T1231
GB/T1591
GB/T1804
GB/T2970
GB/T3274
形状和位置公差未注公差值（GB/T1184—1996,eqvISO2768-2）钢结构用高强度大六角头螺栓（GB/T1228—2006，ISO7412：1984，NEQ）钢结构用高强度垫圈（GB/T12302006IS07416：1984，NEQ）钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件低合金高强度结构钢（GB/T1591—1994，neqISO4950：1981）一般公差未注公差的线性和角度尺寸的公差（GB/T1804—2000，eqvIS02768-1：1989）中厚钢板超声波检验方法
碳素结构钢和低合金结构钢热轧厚钢板和钢带（GB/T3274—2007，IS013976：2005ISO630:1995,NEQ）
GB/T4172
焊接结构用耐候钢
JB/T5943
工程机械焊接件通用技术条件
JT/T327
公路桥梁伸缩装置
JTGD60
公路桥涵设计通用规范
JTGD62
公路钢筋混凝土及预应力混凝土桥涵设计规范JTGF80/1公路工程质量检验评定标准（土建工程）JTJ025公路桥涵钢结构及木结构设计规范3产品分类、结构及代号
3.1产品分类
伸缩装置按跨越伸缩缝的方式分为骑缝式和跨缝式两类。3.2结构形式
3.2.1骑缝式伸缩装置
由若干组标准模块和特殊模块组成，每组模块由支撑托架、转动控制座、转轴、活动梳齿板、固定梳I
JT/T723-2008
齿板、导水装置等组成，活动梳齿板直接跨越伸缩缝（图1），代号QF，一般适用于1080mm~3000mm的伸缩量范围。
888888888
主桥梁体
图1骑缝式伸缩装置结构示意图
引桥梁体
18888288
1-支撑托架;2-转动控制座;3-转轴;4-活动梳齿板;5-导水结构装置;6-固定梳齿板；7-T形螺栓组;8-C50钢纤维混凝土?
图2跨缝式伸缩装置结构示意图
1-控制座;2-转轴;3-跨缝活动梳齿板;4-导水结构装置;5-滑板;6-固定梳齿板；7-C50钢纤维混凝土;8-预埋钢筋;9-梁体2
3.2.2跨缝式伸缩装置
JT/T723—2008
由若干组标准模块和特殊模块组成，每组模块由控制座、跨缝活动梳齿板、固定梳齿板、导水装置等组成，伸缩梳齿完全在伸缩缝一侧而用轴转跨缝板直接跨越伸缩缝（图2），代号KF，一般适用于80mm~1000mm的伸缩量范围。
3.3产品主要参数
3.3.1伸缩装置的伸缩量分为：80、120、160、240、320、400、480、560、640、720、800、880、960、1040、1120、1200、1280、1360、1440、1520、1600、1680、1760、1840、1920、2000、2080、2160、2240、2320、2.400、2480、2.560、2640、2.720、2800、2880、2.960、3.000mm。3.3.2伸缩装置的竖向转角分级为0.01、0.02、0.03、0.04、0.05rad。3.3.3伸缩装置的平面转角分级为0.01、0.02、0.03、0.04、0.05rad。3.4产品代号
产品代号表示方法如下：
平面转角，单位为弧度（rad）
竖向转角，单位为弧度（rad）
伸缩量范围，单位为毫米（mm）分类代号：骑缝式，QF；跨缝式，KF产口名称代号，RB
示例1：伸缩量为480mm的骑缝式多向变位伸缩装置，竖向转角±0.03rad，平面转角±0.03rad，其产品名称代号表示为RBQF480/±0.03/±0.03。示例2：伸缩量为480mm的跨缝式多向变位伸缩装置，竖向转角±0.02rad，平面转角±0.01rad，其产品名称代号为RBKF480/±0.02/±0.01。4技术要求
设计要求
伸缩装置的结构设计，应按照JTGD60、JTGD62和JTJ025的规定和要求进行计算和验算，确保结构各部件安全、可靠、耐久。结构设计应方便排水，易于更换，便于施工。4.2整体性能要求
伸缩装置整体性能要求见表1。
表1伸缩装置整体性能要求
4.3材料要求
拉伸、压缩时最大水平摩阻力（kN/m）伸缩量80~720
拉伸、压缩时最大竖向偏差（mm）容许转角偏差（rad）
4.3.1伸缩装置中使用的钢材应满足如下要求：伸缩量800~1440
伸缩量1520~2240
伸缩量2320~3000
水平向
性能要求
