JTG/T D65-04-2007
基本信息
标准号： JTG/T D65-04-2007
中文名称：公路涵洞设计细则
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.rar.pdf
下载大小：52335986
标准分类号
标准ICS号：土木工程>>93.060隧道建筑
中标分类号：工程建设>>工程结构>>P28桥涵工程
关联标准
出版信息
页数：93
标准价格：0.0 元
相关单位信息
标准简介
JTG/T D65-04-2007 公路涵洞设计细则 JTG/TD65-04-2007 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

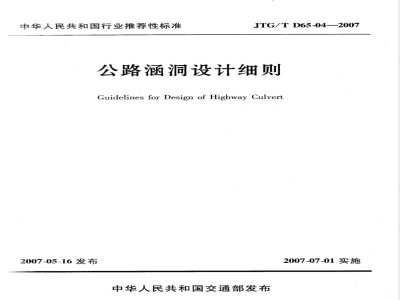

中华人民共和国行业推荐性标准JTG
JTG/TD65-04--2007
公路涵洞设计细则
Guidelines for Design of Highway Culvert2007-05-16发布
中华人民共和国交通部发布
2007-07-01实施
中华人民共和国行业推荐性标准公路涵洞设计细则
Guidelines for Design of Highway CulvertJTG/TD65-04--2007
主编单位：河北省交通规划设计院批准部门：中华人民共和国交通部实施日期：2007年07月01日
人民交通出版社
2007·北京
中华人民共和国交通部公告
2007年第16号
关于公布《公路涵洞设计细则》（JTG/TD65-04—2007）的公告
现公布《公路涵洞设计细则》（JTG/TD65-04—2007），作为公路工程行业推荐性标准，自2007年7月1日起施行。
该细则的管理权和解释权归交通部，日常解释和管理工作由编制单位河北省交通规划设计院负责。请各有关单位在实践中注意总结经验，若有修改意见请函告河北省交通规划设计院，以便修订时研用。特此公告。
中华人民共和国交通部
二〇〇七年五月十六目
主题词：公路4
交通部办公厅
2007年5月18日印发
根据交通部《关于下达2004年度公路工程标准制修订项目计划的通知》（厅公路字[2004]165号)要求，由河北省交通规划设计院承担《公路涵洞设计细则》（以下简称《细则》）的编制工作。
《细则》以《公路工程技术标准》（JTGB01一2003）、《公路工程水文勘测设计规范》（JTGC30）及《公路涵设计通用规范》（JTGD60）等相关规范为基础，对公路涵洞设计要求进行细化和补充，按《工程建设标准编写规定》进行编制。在编制过程中，主编单位对有代表性的省（区）进行了大量的调研工作，总结了实际工程设计和施工的经验，借鉴了国内外标准、规范、手册等相关内容与规定。经过编制大纲、征求意见稿、送审稿、总校稿和报批稿等阶段，广泛地征求了有关单位和个人的意见，对《细则》的主要内容进行了反复讨论、修改和补充，最后通过审查定稿。《细则》共有9章及两个附录，编制的主要内容有：1.各类涵洞的适用条件，涵洞布设的基本要求，以及涵洞与路基在设计、施工中的相关要求；
2.各勘测阶段的工作内容、精度，以及涵洞平纵面布设要求；3.涵洞水文、水力计算的方法及适用条件；4.各类涵洞的组成部分和构造要求；5.涵洞上、下部结构计算的方法。为更好地适应公路建设发展，请各单位在使用过程中，注意总结经验，将发现的问题和建议，函告河北省交通规划设计院（地址：河北省石家庄市建设南大街70号，邮编：050011），以便修订时研用。
主编单位：河北省交通规划设计院主要起草人：焦永顺刘秀奇雷伟华鹏年鲍卫刚刘新生1总则
2术语、符号….
2.1术语
2.2符号
3材料
3.1材料强度
3.2材料基本要求
4般规定·
涵洞分类·
各类涵洞的适用条件
4.3涵洞布设基本要求
涵洞与路基在设计、施工中的相关要求5涵洞勘测
初测阶段涵洞勘测的工作内容和要求定测阶段涵洞勘测的工作内容和要求涵洞勘测的精度要求
涵洞的平面布设
涵洞的立面布设
涵洞水文计算
暴雨推理法·
径流形成法
形态调查法
直接类比法·
流量计算方法的比较和核对·
7涵洞水力计算
7.1一般规定·
涵洞孔径验算
7.3过水消能建筑物的水力计算·8涵洞构造
洞身构造·
公路涵洞设计细则（JTG/TD65-04—2007）8.2
洞口构造
进出水口沟床加固及防护。
结构设计：
附录A
-般规定·
洞身上部的计算·
涵台的计算
洞口构造的计算
石材试件强度的换算系数及石砌体分类附录B
水文计算图表
本细则用词说明
1.0.1为满足公路建设需要，规范、指导公路涵洞的勘测设计，依据《公路工程技术标准》（JTGB01—2003）和《公路桥涵设计通用规范》（JTGD60）等相关标准规范的规定，制定本细则。
本细则适用于新建和改建各级公路涵洞的勘测设计。涵洞布设除必须满足排水、输砂要求外，还应与公路排水系统、水利规划及农田排灌相配合。
1.0.4公路涵洞设计应符合安全、适用、经济、美观和有利环保的要求，并做到因地制宜、就地取材、便于施工和养护等。1.0.5
公路涵洞的勘测设计除应符合本细则规定外，尚应符合现行国家有关标准、规范的规定。
公路涵洞设计细则（JTG/TD65-04—2007）术语、符号
2.1术语
涵洞culvert
为保证地面水流能够横穿公路而设置的小型构造物，一般由基础、洞身、洞口组成。2.1.2管涵pipeculvert
洞身为管形的涵洞。
2.1.3拱涵archculvert
洞身截面顶部呈拱形的涵洞。
2.1.4箱涵boxculver
洞身为钢筋混凝土箱形截面的涵洞。2.1.5盖板涵slabculvert
洞身以钢筋混凝土板、石板等作为顶盖的涵洞。2.1.6压力式涵洞outletsubmergedculvert进、出洞口都被水流淹没，洞身涵长范围内全断面过水且洞内顶部承受水头压力的涵洞。
2.1.7半压力式涵洞inlet submerged culvert进口被水流淹没，洞身内只有部分段落承受水头压力的涵洞。2.1.8无压力式涵洞inletunsubmergedculvert洞身全长的水流处于无压流动状态下的涵洞。倒虹吸涵invertedsiphon
路基两侧水流都高于涵洞进、出水口，且靠水流压力通过形似倒虹吸的涵洞。2.1.10汇水面积（集水面积）catchmentarea流域分水线与涵位断面之间所包围的平面面积。径流runoff
陆地上的降水汇流到河流、湖库、沼泽、海洋、含水层或沙漠的水流。2.1.12雍水backwater
水流受到压缩或潮水水位、干流水位顶托而导致上游水位高的现象。2.1.13临界流速criticalvelocity明渠水流中发生临界水深的断面平均流速。2.1.14允许（不冲刷）流速thepermitvelocityfornoscour涵洞和排水计算时，保证不出现冲刷所采用的流速。2.1.15过水断面wettedcross-section河流、渠道或管道内能排泄水流的横断面。2.1.16湿周wettedperimeter
过水断面的水流与河床（管道）接触部分的润湿边界长度。2.1.17
水力半径hydraulicradius
过水断面面积与其湿周的比值。2.1.18淤积sediment
水流携带的泥沙由于流速减缓而沉积的现象。2.1.19糙率coefficientofroughness综合反映河床粗糙程度对水流起摩阻影响的系数。2.1.20材料强度标准值characteristicvalueofmaterialstrength术语、符号
设计结构或构件时采用的材料强度的基本代表值。该值可根据符合规定标准的材料，取其强度概率分布的0.05分位值确定。材料强度设计值designvalueofmaterialstrength2.1.21
材料强度标准值除以材料强度分项系数后的值。公路涵洞设计细则（JTG/TD65-04—2007）2.1.22作用actions
施加在结构上的集中力或分布力，如汽车、结构的自重及土压力等，称为直接作用，也称为荷载；引起结构外加变形或约束变形的原因，如地震、基础不均匀沉降、温度变化等，称为间接作用。两者统称为作用。作用标准值characteristicvalueofanaction2.1.231
作用的主要代表值。其值可根据设计基准期内最大概率分布的某一分位值确定。2.1.24作用设计值designvalueof anaction作用标准值乘以作用分项系数后的值。2.1.25作用效应effectsofanaction结构对所受作用的反映，如由作用产生的结构或构件的轴向力、弯矩、剪力、应力、裂缝、变形等。
2.1.26作用效应组合combinationforactioneffects结构上几种作用分别产生的效应的随机叠加。2.1.27安全等级safetyclass
根据结构破坏所产生后果的严重程度而划分的设计安全等级。2.1.28结构重要性系数coefficientforimportanceofastructure对不同安全等级的结构，为使其具有规定的可靠度而对作用效应附加的系数。2.1.29分项系数partial safetyfacton为保证所设计的结构或构件具有规定的可靠度，在结构极限状态设计表达式中采用的系数。它分为作用分项系数和材料分项系数等。2.2符号
水文、水力
A—过水面积；
设计水位时的水面宽度；
河床质平均粒径；
E-—与含沙量有关的系数；
一汇水面积；
重力加速度；
一水位；
H,设计水位;
h——水深；
局部冲刷深度；
-临界水深；
一般冲刷后的最大水深；
比降；
糙率；
一频率；
一流量；
fsk sd
fumktmd
-频率为P%的设计流量；
水力半径；
-频率为P%的雨力，即t=1h的暴雨强度（mm/h）；流速；
临界流速；
设计流速。
材料性能
混凝土强度等级；
混凝土受压弹性模量；
砌体受压弹性模量；
普通钢筋的弹性模量；
石材、混凝土、砌体轴心抗压强度标准值、设计值；普通钢筋抗拉强度标准值、设计值；普通钢筋抗压强度设计值；
混凝土、砌体轴心抗拉强度标准值、设计值；石材、混凝土、砌体弯曲抗拉强度标准值、设计值；混凝土、砌体直接抗剪强度标准值、设计值；混凝土剪变模量；
砌体剪变模量；
砂浆强度等级；
-石材强度等级。
作用效应
一计人作用分项系数后的弯矩设计值；Mwww.bzxz.net
N.—计入作用分项系数后的轴向力设计值；V。——-计入作用分项系数后的剪力设计值。5
术语、符号
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
