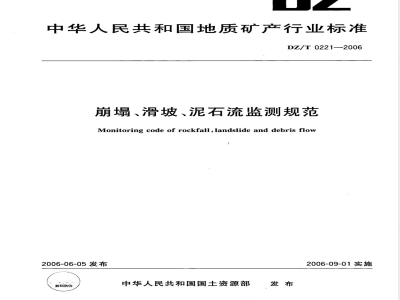

中华人民共和国地质矿产行业标准DZ/T 0221—-2006
崩塌、滑坡、泥石流监测规范
Monitoring code of rockfall,landslide and debris flow2006-06-05发布
数码防伪
中华人民共和国国土资源部
2006-09-01实施
DZ/T0221-2006
规范性引用文件
术语和定义
基本要求
滑坡与崩塌监测
泥石流监测
8资料整理
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（规范性附录）
附录G（资料性附录）
附录H（规范性附录）
附录I（资料性附录）
崩塌、滑坡、泥石流一般分类
斜坡移动的国际分类（联合国教科文组织推荐，1987)滑坡稳定性野外评价指标
滑坡发育阶段划分
滑坡、崩塌变形监测主要内容和主要(常用)方法滑坡综合信息预报系统
泥石流活动预测方法·
泥石流活动预报方法··
监测墩(标石)类型结构图
DZ/T0221—2006
本规范的附录F、附录H为规范性附录，附录A、附录B、附录C、附录D、附录E、附录G、附录I为资料性附录。
本规范由国土资源部地质环境司提出。本规范由国土资源部国际合作与科技司归口管理。本规范主要起草单位：国土资源部三峡库区地质灾害防治工作指挥部（原长江三峡链子崖和黄腊石地质灾害防治工程指挥部）。本规范起草人：郭希哲、徐开祥、黄学斌、贾家麟、柳源、彭光忠、谭炳炎本规范由国土资源部地质环境司负责解释。I
DZ/T0221—2006
为了提高崩塌、滑坡变形监测和泥石流活动监测的水平，规范监测行为，制定本规范。本规范起草于1994年，已在三峡库区地质灾害防治工程中试行，本次发布做了修订。1范围
崩塌、滑坡、泥石流监测规范
DZ/T0221-2006
本规范规定了滑坡、崩塌变形与泥石流活动的监测内容、监测方法、监测点网布设、监测资料整理以及变形破坏或活动预报等技术要求。本规范适用于已经发生过且可能继续或再次发生变形破坏和活动的滑坡、崩塌与泥石流的监测，以及有可能发生崩滑的自然的或人工的斜坡和泥石流活动的沟槽(或斜坡)的监测本规范以专业监测为主，部分内容可供群测群防监测参见，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DZ/T0218滑坡防治工程勘查规范DZ/T0220泥石流灾害防治工程勘查规范3术语和定义
下列术语和定义适用于本标准。变形监测deformation supervision对地表和地下一定深度范围内的岩土体与其上建筑物、构筑物的位移、沉降、隆起、倾斜、挠度、裂缝等微观、宏观现象，在一定时期内进行周期性的或实时的测量工作。4总则
4.1监测任务
a）监测滑坡、崩塌与泥石流的形变或活动特征及相关要素。b）
研究滑坡、崩塌与泥石流的地质环境、类型、特征，分析其形成机制、活动方式和诱发其变形破坏或活动的主要因素与影响因素，评价其稳定性。研究和掌握滑坡、崩塌变形破坏与泥石流活动的规律及其发展趋势，为地质灾害防治工程勘c）
查、设计、施工提供资料，检验防治工程效果。d）研究、制定滑坡、崩塌变形破坏判据和泥石流活动判据，及时按有关规定预报灾害可能发生的时间、地点和强度（量级）。
4.2专业监测
专业监测的滑坡、崩塌与泥石流，应是稳定性差的滑坡、崩塌与泥石流。专业监测站（点)按其所处位置的重要性划分为四级，见表1。1
DZ/T 0221—2006
监测站(点）
所处位置的重要性
特别重要
（县级和县级以上城镇等）
（重要集镇、重要工矿企业
和重要交通设施等）
较重要
（集中居民点、一般工矿
企业等）
较重要
（居民点、一般工矿企业等）
4.3群测群防监测
表1监测站(点)分级表
出现滑坡、崩塌变形
失稳或活动
的危害性
破坏或泥石流活动时
受灾害威胁的人数
>1 000
1000～500
500～100
滑坡、崩塌出现变形免费标准下载网bzxz
破坏或泥石流活动时
潜在可能造成的经济
损失/万元
>10 000
10000~5000
5000~100
列入群测群防监测的滑坡、崩塌与泥石流，一般是潜在不稳定的，受威胁的人数和潜在可能造成的经济损失均较少的滑坡、崩塌与泥石流。5基本要求
5.1对确定进行监测的滑坡、崩塌和泥石流，应有相应的地质调（勘)查等资料做依据。这些资料包括：a）地质勘查报告（或说明书）。主要内容包括：1）自然条件和地质条件，包括：水文气象，地形地貌，地层岩性，地质构造，地震和新构造运动，水文地质条件等。
滑坡、崩塌与泥石流的特征与成因，包括：规模、类型和一般特征，形成条件和发育过程，变2）
形或活动特征等。参见附录A～附录D。3）滑坡、崩塌与泥石流的稳定性评价，包括：岩土物理力学参数，稳定性计算、试验成果和综合评价，进一步变形破坏或活动的方式、规模和主要诱发因素与影响因素等。滑坡、崩塌稳定性野外评价参见附录C，发育阶段分析参见附录D。b）滑坡、崩塌与泥石流所在地区和影响范围内的社会一经济现状与发展远景规划资料，包括人口、直接经济价值等。
能满足监测点、网布设的地形图、地质图（含平面图和剖面图)和附近建设现状与规划图。5.2滑坡、崩塌与泥石流监测站（点）布设之前，应有上级部门或委托单位下达的任务书，监测单位根据任务书编制监测设计书。
监测设计书的内容包括：任务来源和监测的重要性，自然条件和地质环境，滑坡、崩塌与泥石流的特征、成因和稳定性分析的主要成果，监测精度要求，监测内容论证和确定，监测方法选定，监测点网布设，监测资料整理，变形破坏或活动判据和预报方案，监测经费预算。监测设计书应通过下达任务的上级部门或委托单位的审批。5.3监测内容依据下列因素确定：滑坡、崩塌与泥石流的赋存条件、地质特征和变形、活动的主要因素与相关因素。a)
b）滑坡、崩塌变形破坏的可能方式和泥石流活动的可能方式。滑坡、崩塌变形阶段、变形量和泥石流发育阶段、活动频率。c）
d）滑坡、崩塌与泥石流稳定性评价的需要和预报模型、预报判据的需要。2
DZ/T0221-2006
I级监测站（点）和有条件的II级监测站（点）的监测内容应尽可能齐全，并随其发展过程和稳定状况增加或减少监测项目，完善监测内容。群测群防监测应重点监测相对位移和变形、活动的主要相关因素。5.4滑坡、崩塌与泥石流的监测方法，应在监测内容的基础上，根据其重要性和危害性、监测环境优劣情况和难易程度、技术可行性和经济合理性等，本着先进、直观、方便、快速、连续等原则确定。I级监测站（点）和有条件的II级监测站（点）应尽可能采用多种方法和新技术、新方法进行监测，形成合理的监测方法的组合。多种方法监测所取得的数据、资料，互相联系、互相校核、互相验证，并做出综合分析，取得可靠的结论。
群测群防监测，一般采用简易方法进行监测。5.5监测仪器、设备，应能满足监测精度要求，精确可靠；能适应环境条件，抗腐蚀能力强，受温度、冻融、风、水、雷电、振动等作用影响小，支架焊接徐变变形小；能保持仪器和传输线路的长期稳定性与可靠性，故障少，并便于维护和更换。5.6在经济、技术条件具备的情况下，逐步实现监测数据采集自动化和实时监测。自动化监测仪器、设备，应有自检、自校功能，没有自检、自校功能时应至少每三个月进行一次人工检查、校正，确保长期稳定。在自动化监测的同时，应适当地进行人工监测，保证在仪器、设备发生故障时，观测数据不中断。5.7滑坡、崩塌变形监测精度，根据其变形量确定。监测误差应小于变形量的1/5～1/10。5.8应及时进行监测资料的编录、整理和分析研究。有条件的专业监测站（点）应尽可能采用计算机进行监测资料的编录、整理和分析研究。5.9及时进行滑坡、崩塌变形破坏预报和泥石流发生、发展、爆发预报。预报分为中长期、短期和临灾预报。
中长期预报，指一以上的危险性的预报。包括滑坡、崩塌与泥石流地质灾害区划和易发区的圈定。
b）短期预报，指在一年到几天内将要发生的预报。c）临灾预报，指在几天内将要发生的预报。中长的预报，在月报、季报、年报中提出；短期和临灾预报，随时出现随时提出，以专报形式提交。5.10滑坡、崩塌与泥石流，经治理或受自然环境影响已处于平稳状态时，经上级部门或委托单位批准后可以结束监测。
6滑坡与崩塌监测
6.1监测内容
6.1.1滑坡、崩塌监测的内容，分为变形监测、相关因素监测、宏观前兆监测。6.1.2滑坡、崩塌变形监测。一般包括位移监测和倾斜监测，以及与变形有关的物理量监测。a）位移监测。分为地表的和地下（钻孔、平碣内等)的绝对位移监测和相对位移监测。1）绝对位移监测。监测滑坡、崩塌的三维（X、Y、Z)位移量、位移方向与位移速率。2）相对位移监测。监测滑坡、崩塌重点变形部位裂缝、崩滑面（带)等两侧点与点之间的相对位移量，包括张开、闭合、错动、抬升、下沉等。b）倾斜监测。分为地面倾斜监测和地下（平洞、竖井、钻孔等)倾斜监测，监测滑坡、崩塌的角变位与倾倒、倾摆变形及切层端滑。c）与滑坡、崩塌变形有关的物理量监测。一般包括地应力、推力监测和地声、地温监测等。6.1.3滑坡、崩塌形成和变形相关因素监测。一般包括下列内容：a）地表水动态。包括与滑坡、崩塌形成和活动有关的地表水的水位、流量、含沙量等动态变化，以及地表水冲蚀情况和冲蚀作用对滑坡、崩塌的影响，分析地表水动态变化与滑坡、崩塌内地下水补给、径流、排泄的关系，进行地表水与滑坡、崩塌形成与稳定性的相关分析。3
DZ/T0221-2006
b）地下水动态。包括滑坡、崩塌范围内钻孔、井、洞、坑、盲沟等地下水的水位、水压、水量、水温、水质等动态变化，泉水的流量、水温、水质等动态变化，土体含水量等的动态变化。分析地下水补给、径流、排泄及其与地表水、大气降水的关系，进行地下水与滑坡、崩塌形成与稳定性的相关分析。
c）气象变化。包括降雨量、降雪量、融雪量、气温等，进行降水等与滑坡、崩塌形成与稳定性的相关分析。
地震活动。监测或收集附近及外围地震活动情况，分析地震对滑坡、崩塌形成与稳定性的d)
影响。
e）人类活动情况。主要是与滑坡、崩塌的形成、活动有关的人类工程活动，包括洞掘、削坡、加载、爆破、振动，以及高山湖、水库或渠道渗漏、溃决等，并据以分析其对滑坡、崩塌形成与稳定性的影响。
6.1.4滑坡、崩塌变形破坏宏观前兆监测。一般包含下列内容：a）宏观形变。包括滑坡、崩塌变形破坏前常常出现的地表裂缝和前缘岩土体局部塌、鼓胀、剪出，以及建筑物或地面的破坏等。测量其产出部位、变形量及其变形速率。宏观地声。监听在滑坡、崩塌变形破坏前常常发出的宏观地声，及其发声地段。b）
动物异常观察。观察滑坡、崩塌变形破坏前其上动物（鸡、狗、牛、羊等)常常出现的异常活动c）
现象。
地表水和地下水宏观异常。监测滑坡、崩塌地段地表水、地下水水位突变（上升或下降)或水d）
量突变(增大或减小)，泉水突然消失、增大、浑浊、突然出现新泉等。6.1.5滑坡、崩塌都应进行绝对位移、相对位移、宏观变形前兆监测和主要相关因素监测。监测的具体内容应根据滑坡、崩塌特点，有针对性的确定。6.1.6不同类型和特点的滑坡、崩塌，其相关因素监测的重点内容是：降雨型土质滑坡，应重点监测地下水、地表水和降水动态变化等内容；降雨型岩质滑坡、崩塌，a）
除监测上述内容外，还应重点监测裂缝的充水情况、充水高度等。冲蚀型及明挖型滑坡、崩塌，应重点监测：前缘的冲蚀（或开挖)情况，坡脚被切割的宽度、高b）
度、倾角及其变化情况，坡顶及谷肩处裂缝发育程度与充水情况，以及地表水和地下水的动态变化。
c）洞掘型滑坡、崩塌，应进行洞内、井下地压监测。包括：顶板（老顶）下沉量及岩层倾角变化，顶板冒落、侧壁鼓出或剪切，支架变形和位移，底鼓等。有条件时应进行支架上压力值的监测。6.2监测方法
滑坡、崩塌变形监测方法，分为地表变形监测、地下变形监测、与滑坡、崩塌变形有关的物理量监测和与滑坡、崩塌形成、活动相关因素的监测等，方法很多（参见附录E），应根据滑坡、崩塌特点，本着少而精的原则选用。
列为群测群防监测的滑坡、崩塌，宜用地表变形监测中的简易监测法和宏观变形地质监测法监测。6.3监测频率
正常情况下每15天一次，比较稳定的可每月一次；在汛期，雨季，预报期，防治工程施工期等情况下应加密监测，宜每天一次或数小时一次直至连续跟踪监测。6.4监测点网布设
6.4.1滑坡、崩塌变形监测网，应根据滑坡、崩塌的地质特征及其范围大小、形状、地形地貌特征、视通条件和施测要求布设。监测网是由监测线（即监测剖面，以下简称测线）、监测点（以下简称测点）组成的三维立体监测体系，监测网的布设应能达到系统监测滑坡、崩塌的变形量、变形方向，掌握其时空动态和发展趋势，满足预测预报精度等要求。6.4.2滑坡、崩塌变形测线，应穿过滑坡、崩塌的不同变形地段或块体，并尽可能照顾滑坡、崩塌的群体4
DZ/T0221—2006
性和次生复活特征，还应兼顾外围小型滑坡、崩塌和次生复活的滑坡、崩。测线两端应进入稳定的岩土体中。纵向测线与主要滑坡、崩塌变形方向相一致；有两个或两个以上变形方向时，应布设相应的纵向测线；当滑坡、崩塌呈旋转变形时，纵向测线可呈扇形或放射状布设。横向测线一般与纵向测线相垂直。在以上原则下，测线应充分利用勘探剖面和稳定性计算剖面，充分利用钻孔、平洞、竖井等勘探工程。
测线确定后，应根据滑坡、崩塌的地质结构、形成机制、变形特征等，分析、建立沿测线在平面上、垂向上所表征的变形地段、块体及其组合特征。6.4.3测点应根据测线建立的变形地段、块体及其组合特征进行布设，在测线上或测线两侧5m范围内宜布设。以绝对位移监测点为主，在沿测线的裂缝、滑带、软弱带上布设相对位移监测点，并利用钻孔、平洞、竖并等勘探工程布设深部位移监测点。每个测点，均应有自已独立的监测、预报功能。测点不要求平均布设。对如下部位应增加测点和监测项目：a）变形速率较大或不稳定块段与起始变形块段（滑坡源、崩塌源等）。b）初始变形块段(滑坡主滑段、推移滑动段、松脱滑动段等）。对滑坡、崩塌稳定性起关键作用或破坏初始块段（滑坡阻滑段、崩塌锁固段等）。c）
易产生变形部位（剪出口、裂缝、临空面等）。d)
控制变形部位(滑带、软弱带、裂缝等）。e
滑坡变形监测网型，有如下几种：6.4.4
a）十字型。纵向、横向测线构成十字型，测点布设在测线上。测线两端放在稳定的岩土体上并分别布设为测站点（放测量仪器）和照准点。在测站点上用大地测量法监测各测点的位移情况。这种网型适用于范围不大、平面狭窄、主要活动方向明显的滑坡。当设一条纵向测线和若干条横向测线，或设若干条纵向测线和一条横向测线时，网型变成“丰”字型、“开”字型或“卅”字型等，均根据需要确定。b）方格型。在滑坡范围内，多条纵向、横向测线近直交，组成方格网，测点设在测线的交点上（也可加密布设在交点之间的测线上）。测站点、照准点布设同十字网型。这种网型测点分布的规律性强，且较均匀，监测精度高，适用于滑坡地质结构复杂，或群体性滑坡c）三角（或放射)型网。在滑坡外围稳定地段设测站点，自测站点按三角形或放射状布设若干条测线，在各测线终点设照准点，在测线交点或测线上设测点，在测站点用大地测量法等监测测点的位移情况。对测点进行三角交汇法监测时，可不设照准点。这种网型测点分布的规律性差，不均匀，距测站近的测点的监测精度较高。任意型。在滑坡范围内布设若干测点，在外围稳定地段布设测站点，用三角交会法、GPS法等d
监测测点的位移情况。适用于自然条件、地形条件复杂的滑坡的变形监测。对标型。在裂缝、滑带（软弱带）等两侧，布设对标或安设专门仪器，监测对标的位移情况，标与e）
标之间可不相联系，后缘缝的对标中的一个尽可能布设在稳定的岩土体上。在其他网型布设困难时，可用此网型监测滑坡重点部位的绝对位移和相对位移。多层型。除在地表布设测线、测点外，利用钻孔、平洞、竖井等地下工程布设测点，监测不同高f）
程、不同层位滑坡的变形情况。无论采用那种网型，测站点、测线、测点的数量均应根据需要确定或调整。可同时采用二种网型，布成综合型网。
测站点、测点（含对标点）、照准点，均应设立混凝土桩。桩的埋深同6.2.3条1款。必要时设保护桩和负桩，防止测桩遭受自然或人为因素破坏。6.4.5崩塌变形监测网形可根据崩塌体所处的地形与地质条件参见6.4.4布设。6.5变形破坏预报
6.5.1分级分主次确定滑坡、崩塌变形破坏的预报对象。5
