ICS17.180.30
备案号
中华人民共和国交通行业标准
JT/T612—2004
逆反射测量仪
Retroreflectometer
2004-11-02发布
中华人民共和国交通部
2005-02-01实施

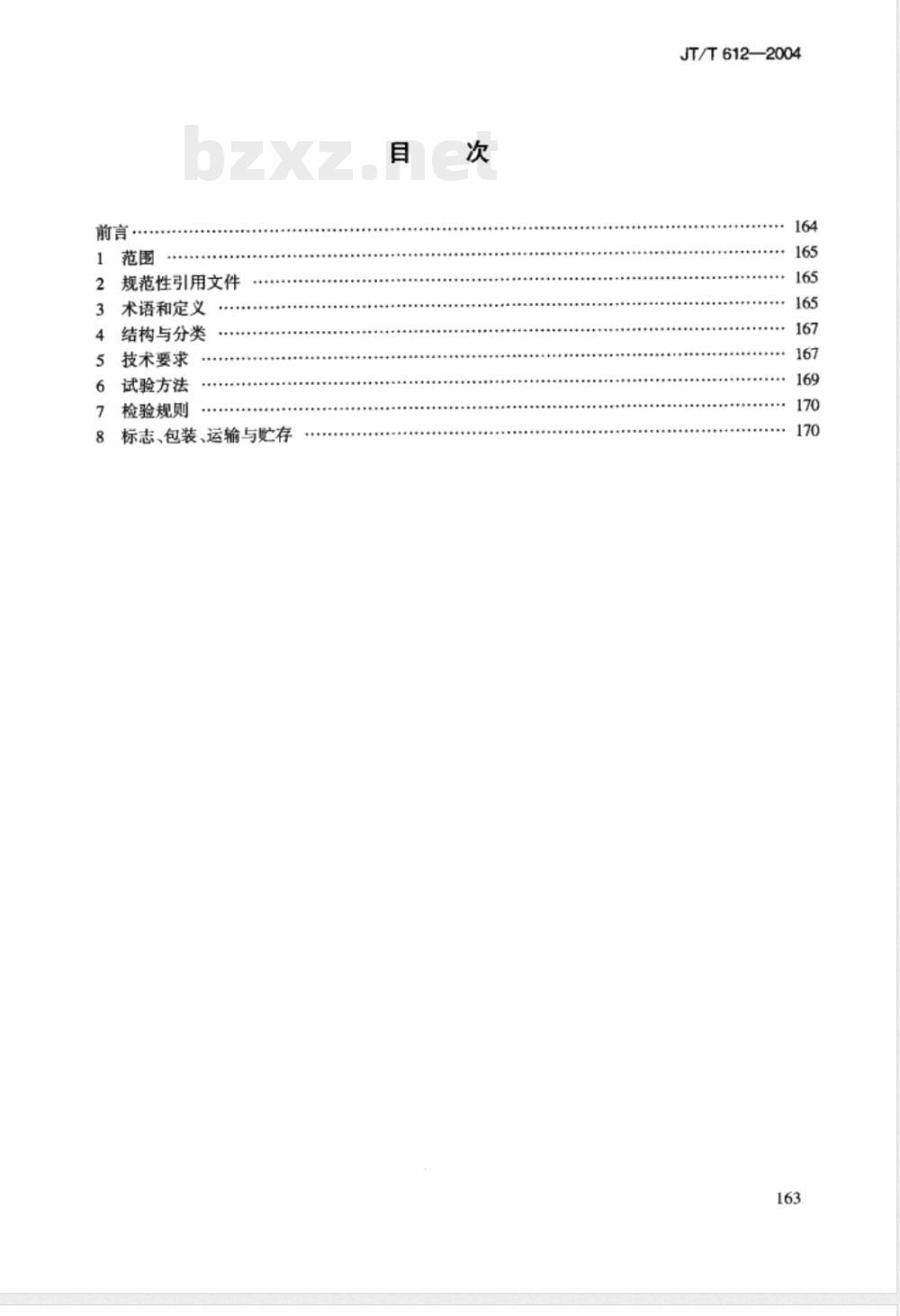

2规范性引用文件
3术语和定义
结构与分类
5技术要求
试验方法
检验规则
标志、包装、运输与贮存
JT/T612—2004
JT/T 612—2004

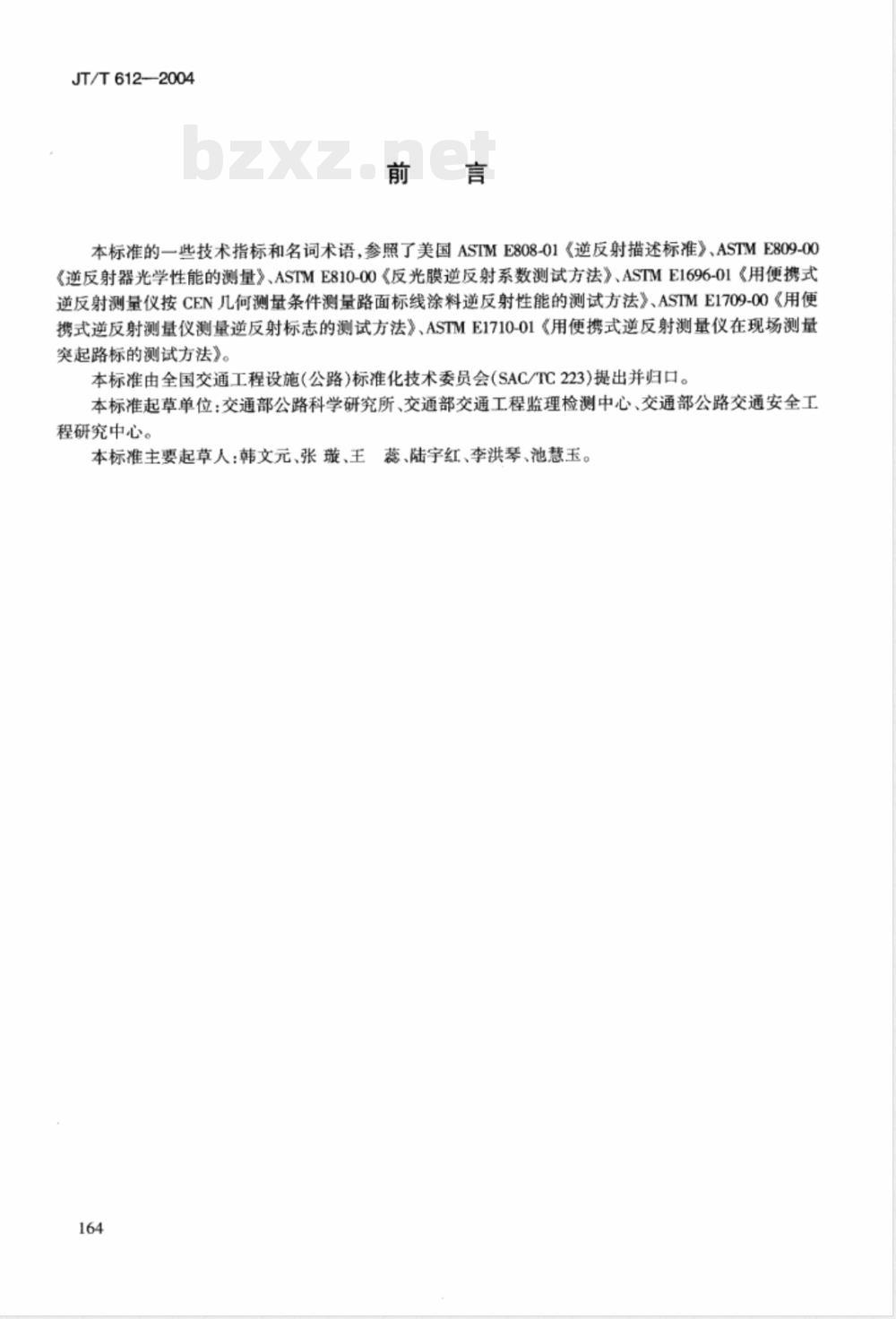

本标准的一些技术指标和名词术语，参照了美国ASTME808-01《逆反射描述标准》、ASTME809-00《逆反射器光学性能的测量》、ASTME810-00《反光膜逆反射系数测试方法》、ASTME1696-01《用便携式逆反射测量仪按CEN几何测量条件测量路面标线涂料逆反射性能的测试方法》、ASTME1709-00《用便携式逆反射测量仪测量逆反射标志的测试方法》、ASTME1710-01《用便携式逆反射测量仪在现场测量突起路标的测试方法》。
本标准由全国交通工程设施（公路)标准化技术委员会(SAC/TC223)提出并归口。本标准起草单位：交通部公路科学研究所、交通部交通工程监理检测中心、交通部公路交通安全工程研究中心。
本标准主要起草人：韩文元、张璇、王蕊、陆宇红、李洪琴、池慧玉。164

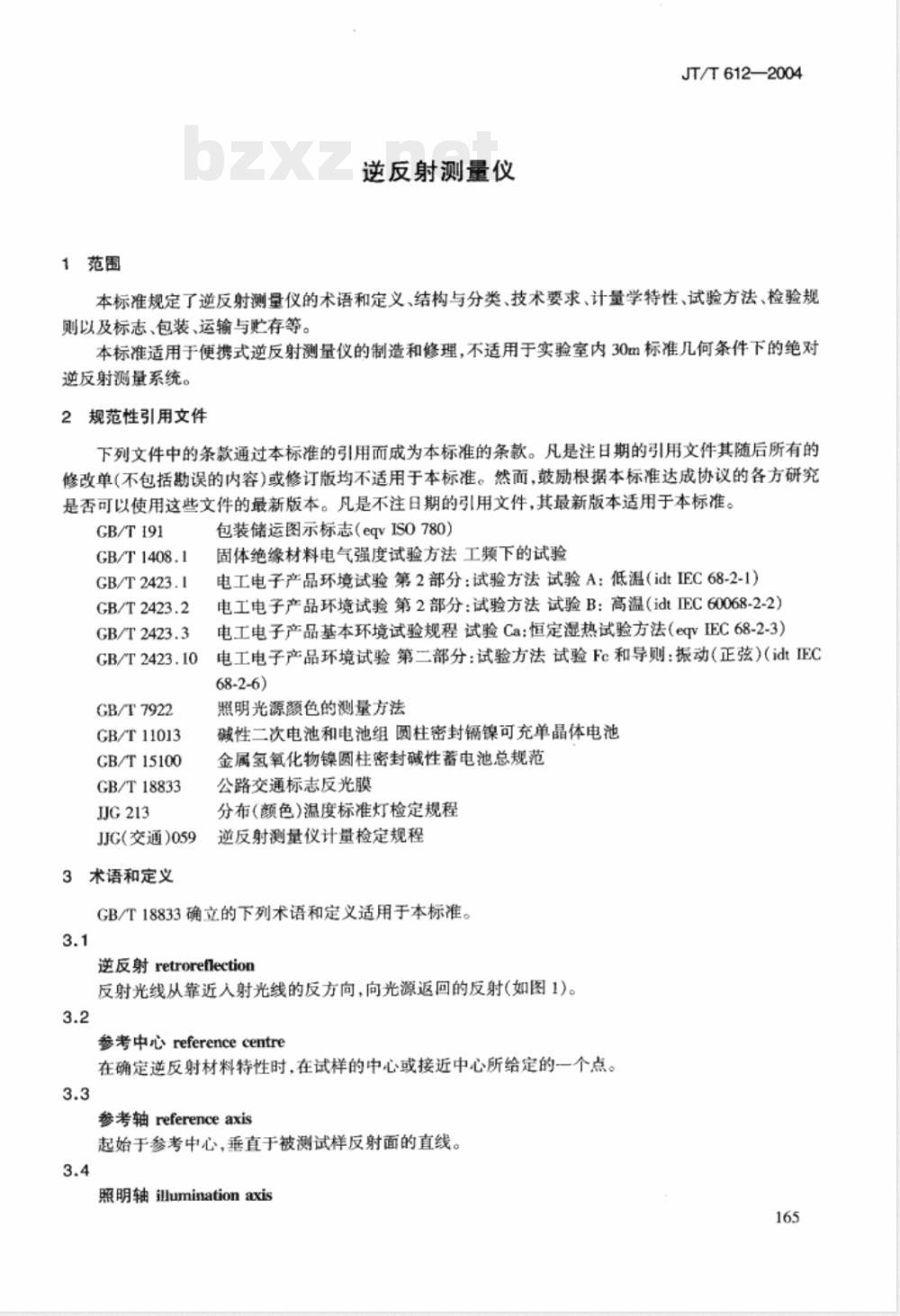

1范围
逆反射测量仪
JT/T612—2004
本标准规定了逆反射测量仪的术语和定义、结构与分类、技术要求、计量学特性、试验方法、检验规则以及标志、包装、运输与贮存等。本标准适用于便携式逆反射测量仪的制造和修理，不适用于实验室内30m标准几何条件下的绝对逆反射测量系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 191
GB/T1408.1
GB/T2423.1
GB/T2423.2
GB/T2423.3
GB/T2423.10
GB/T7922
GB/T11013
GB/T15100
GB/T18833
JJG213
JG（交通)059
3术语和定义
包装储运图示标志（eqvIS0780）固体绝缘材料电气强度试验方法工频下的试验电工电子产品环境试验第2部分：试验方法试验A：低温(idtIEC68-2-1)电工电子产品环境试验第2部分：试验方法试验B：高温（idtIEC60068-2-2）电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法（eqvIEC68-2-3）电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦)（idtEC68-2-6)
照明光源额色的测量方法
碱性二次电池和电池组圆柱密封镉镍可充单晶体电池金属氢氧化物镍圆柱密封碱性蓄电池总规范公路交通标志反光膜
分布（颜色）温度标准灯检定规程逆反射测量仪计量检定规程
GB/T18833确立的下列术语和定义适用于本标准。3.1
逆反射retroreflection
反射光线从靠近人射光线的反方向，向光源返回的反射(如图1)。3.2
参考中心referencecentre下载标准就来标准下载网
在确定逆反射材料特性时，在试样的中心或接近中心所给定的一个点。3.3
参考轴referenceaxis
起始于参考中心，垂直于被测试样反射面的直线。3.4
照明轴illuminationaxis
JT/T612—2004
连接参考中心和光源中心的直线。3.5
观测轴observationaxis
连接参考中心和光探测器中心的直线。参考轴
参考中心
人射角β
/试样对光探测器张角2
观测角α试样对光源张角8

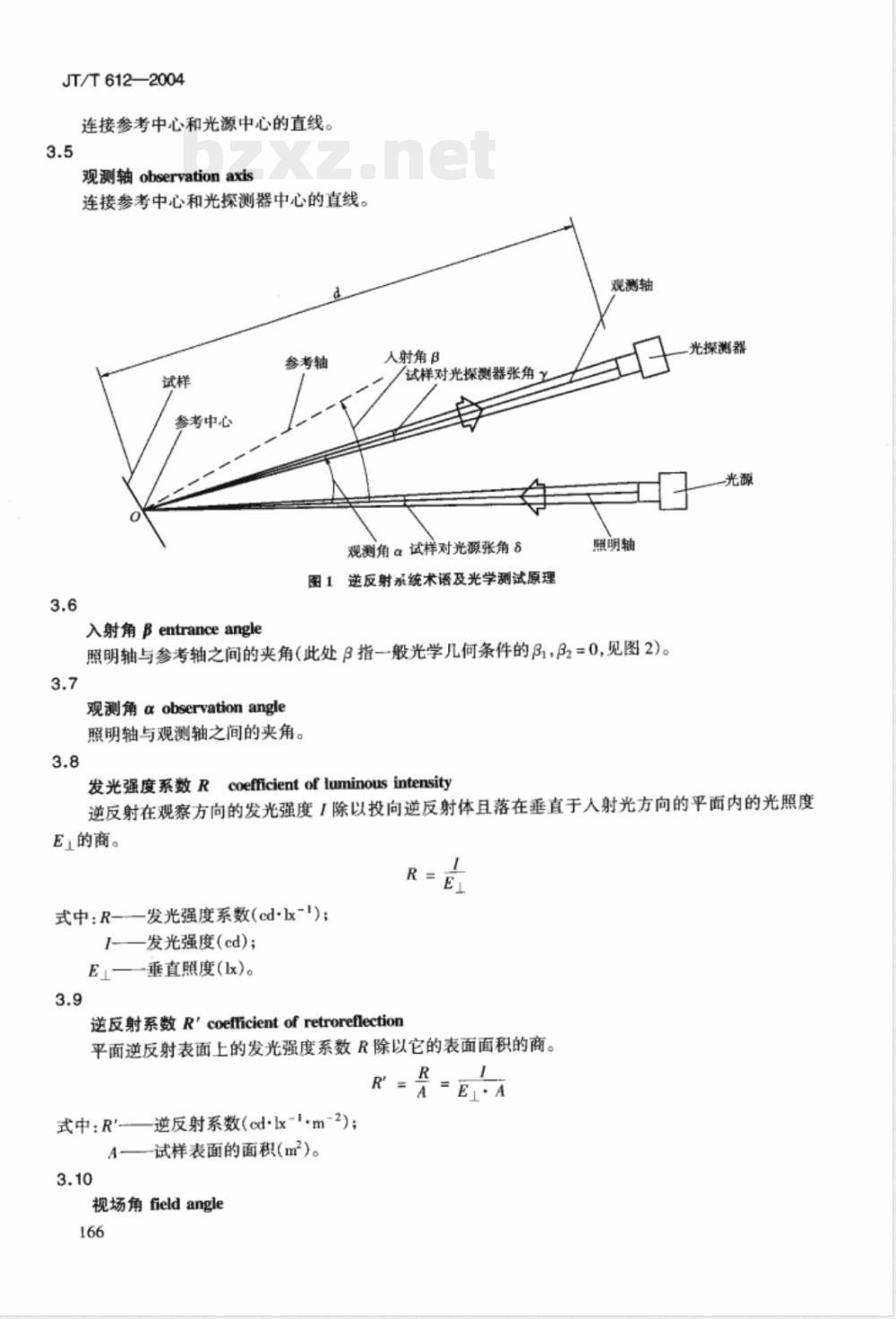

图1逆反射系统术语及光学测试原理3.6
观测轴
照明轴
入射角βentranceangle
照明轴与参考轴之间的夹角（此处β指一般光学几何条件的31，β2=0,见图2)。3.7
观测角αobservationangle
照明轴与观测轴之间的夹角。
发光强度系数Rcoefficientof luminousintensity光探测器
逆反射在观察方向的发光强度「除以投向逆反射体且落在垂直于人射光方向的平面内的光照度E1的商。
式中：R-—发光强度系数(cd·x-1)；I-—发光强度(cd);
E1——垂直照度(Ix)。
逆反射系数RcoefficientofretroreflectionE
平面逆反射表面上的发光强度系数R除以它的表面面积的商。R'R
式中：R—逆反射系数(cd·Ix1.m-2)；A
-试样表面的面积（m2）。
视场角fieldangle
入射窗直径对入射光瞳中心的张角。By
观察轴
照明轴
4结构与分类
4.1结构
图2逆反射测试的角度参考系统
JT/T612—2004
逆反射测量仪一般由光源、接受器、光学系统、数据处理单元、电源、机壳等部分组成。4.2分类
按测量对象分为逆反射标志测量仪、逆反射标线测量仪、突起路标测量仪三类。5技术要求
5.1一般要求
5.1.1外观结构
逆反射测量仪的机壳、底座等构件应采用轻质合金材料或工程塑料加工制造，以减轻仪器自身重量，便于携带。新生产的测量仪外观颜色应协调一致，无划伤、磕碰痕迹等缺陷。5.1.2测量仪上应有下列标识：
型号、出厂编号、制造单位、制造日期、几何条件、测量范围、测量不确定度等。5.1.3测量仪的功能键、按钮、开关、读数单元的设置应符合人机工学的特点，以方便使用，不应存在引起读数错误的缺陷。
5.1.4使用交流电源供电的测量仪的机壳应接安全保护地线并采用单向三线插头连接到电源上，不应存在影响人身安全的缺陷。
5.1.5测量仪应快速预热达到稳定状态，预热时间不大于15min。167
JT/T612—2004
5.2测量几何条件
5.2.1逆反射标志测量仪
人射角β1=-40°～+40°,β2=0°；观测角α=0.1°~2°。5.2.2逆反射标线测量仪
人射角β1=88.76°,β2=0°；观测角α=1.05。5.2.3突起路标测量仪
人射角β1=0°，β2=-30°~+30°；观测角α=0°~1°。5.3光学性能
5.3.1光源
逆反射测量仪的光源应使用标准A光源，光源色温为2856K±50K，光源张角不大于0.2°。5.3.2接受器
接受器用来检测来自被测样品的逆反射光，应具有足够的灵敏度和量程，接受器的明视觉光谱光效率函数V(入)应与CIE1931标准观察者相匹配，接受器张角不大于0.2°。5.3.3测量面积
逆反射标志测量仪测量面光孔直径为不小于25mm的圆形或边长为25mm的方形区域；便携式逆反射标线测量仪光孔的测量面积为边长100mm的方形区域；便携式突起路标测量仪光孔的测量面积为不小于150mm×25mm的长方形区域
5.4计量学特性
5.4.1测量范围
逆反射标志测量仪不小于：(0.1~1999)cd·Ix-1.m-2；a）
逆反射标线测量仪不小于：(0.1~1999)mcd·lx1.m2；c)
突起路标测量仪不小于：(0.1~1999)mcd·x[。示值误差（重复性测量误差）
逆反射标志测量仪：±2%；
逆反射标线测量仪：±5%；
突起路标测量仪：±8%。
复现性测量误差
逆反射标志测量仪：+3%；
逆反射标线测量仪：±5%；
突起路标测量仪：±10%。
5.5电气性能
5.5.1电源
便携式逆反射测量仪应配有直流和交流两套电源，直流电压应为12V，交流为220V。直流电源还应配有蓄电池，蓄电池宜用体积小、质量轻的镍镉或金属氢氧化物可充电电池，新蓄电池的容量一次充满电后应满足仪器连续工作4h的需要，充电时间不大于8h。5.5.2绝缘电阻
测量仪交流电源火线和零线接线端子与机壳的绝缘电阻应不小于100MQ。5.5.3绝缘强度
分别在测量仪电源火线和零线接线端子与机壳之间施加频率50Hz、有效值1500V正弦交流电压，历时1min，应无火花、飞弧和击穿现象。5.6环境适应性
5.6.1耐低温性能
在-20℃条件下，按6.7.1的方法试验后4h，试验时间到后取出样机在室温下恢复4h，测量仪功能168
正常，用标准试样校准后，重复测量误差应符合5.4.2的要求。5.6.2耐高温性能
JT/T612—2004
在+55℃条件下，按6.7.2的方法试验后4h，试验时间到后立即取出样机进行测试，测量仪功能正常，用标准试样校准后，重复测量误差分别为：a）逆反射标志测量仪：±4%；
b）逆反射标线测量仪：±8%；
c）突起路标测量仪：±10%。
5.6.3耐湿热性能
在温度+40℃，相对湿度（98±2)%条件下，按6.7.3的方法试验后8h，试验时间到后立即取出样机进行测试，测量仪功能正常，用标准试样校准后，重复测量误差应符合5.6.2a)，5.6.2b）、5.6.2c)的要求。
5.6.4耐机械振动性能
在振动频率2Hz~200Hz的范围内按6.7.4的方法进行扫频试验。在2Hz~9Hz时按位移控制，位移3.5mm;9Hz~200Hz时按加速度控制，加速度为10m/s2。2Hz+9Hz→200Hz9Hz+2Hz为一个循环，扫频速率为1oct/min，共经历20个循环后，测量仪功能正常，结构不受影响，零部件无松动；试验结束后在室温条件下，立即用标准试样校准后，重复测量误差应符合5.4.2的要求。6试验方法
6.1试验条件
一般情况下，应在下列试验条件下，对逆反射测量仪进行测试：环境温度：(23±2)℃；
相对湿度：（50±5)%。
6.2一般要求项目
用目测和手感方法逐项检查。
6.3测量几何条件
在进行型式鉴定时，应审查设计和加工图纸，计算和测量零件和装配件的误差是否符合几何条件的要求。
6.4光学性能
6.4.1光源色温：用非接触式的色度测量仪器，按GB/T7922的规定测量；或用色温表按照JJG213规定的方法进行检定测量。
6.4.2接受器的明视觉光谱光效率函数V(入）：按照国家计量检定规程测量接受器的光谱光效率函数V(入），相对误差应在5%以内。也可用标准A光源和彩色平板滤光器测量接受器的光谱相应函数，方法如下：
任选一种彩色平板滤光器，安放在白色逆反射样品前，用逆反射测量仪测量其逆反射系数RAl，然后移去滤光器，再测量白色逆反射样品的逆反射系数RA0，得到比值Y=RA1/RA0;最后测量标准A光源通过两个该滤光器组成的空气对的亮度透射比70，计算值=1/Y0，应小于10%。注：测量亮度透射比70用的两个滤光器应具有相同的光学特性。6.4.3测量面积：用分度值0.01mm的游标卡尺测量。6.5计量学特性
计量特性按JJG(交通)059进行。6.6电气性能
6.6.1电源
电源配置和电压用目测和精度2.5级的万用表进行；蓄电池容量可用实测方法，也可用专用仪表按169
JT/T612—2004
GB/T11013和GB/T15100的规定执行。6.6.2绝缘电阻
用精度1.0级、500V的兆欧表在电源接线端子与机壳之间测量。6.6.3绝缘强度
按GB/T1408.1,用精度1.0级的耐电压测试仪在电源接线端子与机壳之间测量。6.7环境适应性
6.7.1耐低温性能
按GB/T2423.1规定进行。
6.7.2耐高温试验性能
按GB/T2423.2规定进行。
6.7.3耐湿热性能
按CB/T2423.3规定进行。
6.7.4耐机械振动试验方法
按GB/T2423.10规定进行。
检验规则
7.1逆反射测量仪的检验分为型式鉴定检验和计量检定检验，型式鉴定检验由通过国家计量认证合格和国家实验室认可的实验室执行，计量检定检验由国家授权的计量检定机构执行。型式鉴定检验项目和计量检定检验项目见表1。7.2
若检验中出现任意一项不合格，即判为该测量仪不合格。表1
型式鉴定检验和计量检定检验项目序号
项目名称
一般要求
测量儿何条件
光源色温
接受器的V(入)函数
测量面积
计量学特性
电源电压
蓄电池容量
绝缘电阻
绝缘强度
耐低温性能
耐高温性能
耐湿热性能
耐机械抗振性能
注：√为检验项目，×为不检验项目。8
标志、包装、运输与贮存
8.1标志
技术要求
检验方法
每台仪器应在明显位置设有标牌，标牌上应有如下内容：8.1.14
型式鉴定检验计量检定检验
生产企业名称、地址及商标；
产品名称及型号规格；
输入额定电压、额定电流；
其他必要的技术数据；
重量；
产品编号；
制造日期。
JT/T612—2004
包装储运标志应按GB/T191的有关规定，应标有“精密仪器”、“注意防潮”、“小心轻放”等图案，还应在产品包装箱上印刷以下内容：a)
生产企业名称、地址及商标；
产品名称及型号规格；
重量：×××kg；
外形尺寸（mm）：长×宽×高；d)
包装储运图示标志；
仪器编号。
8.2包装
8.2.1仪器应使用工程塑料等材质坚固的包装箱，箱内用聚氨脂泡沫缓冲，仪器在包装箱内应牢固可靠，能适应常用运输、装卸工具的运送及装卸。8.2.2
仪器包装箱内应随带如下文件：仪器型式鉴定合格证复印件；
仪器检定合格证或校准证书；
测量原理图；
仪器校准、维护、使用说明书；d)
设备及附件清单；
f）其他有关技术资料。
8.3运输
包装好的产品可用常规运输工具运输，运输过程应避免剧烈振动、雨雪淋袭、太阳曝晒、接触腐蚀性气体及机械损伤。
8.4贮存
产品应贮存于通风、干燥、防尘、无酸碱及腐蚀性气体的专用仪器仓库中，周围应无强烈的机械振动、冲击及强磁场作用。
