JT/T 622-2005港口装卸机械电气安全规程

ICS53.020;ICS53.040
备案号：

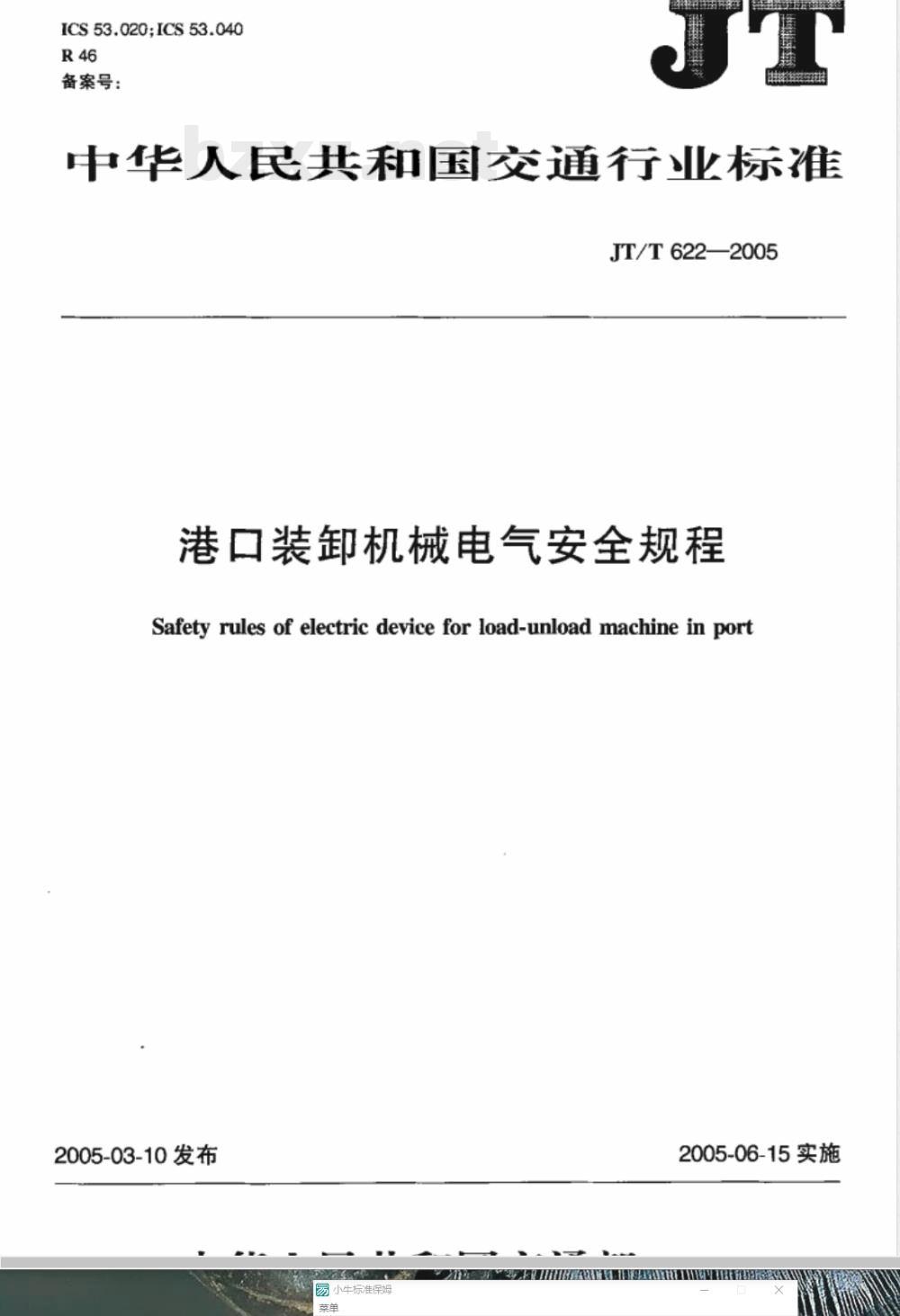

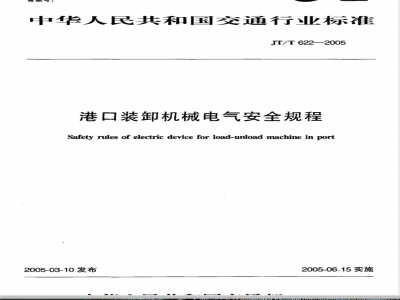

中华人民共和国交通行业标准
JT/T622—2005
港口装卸机械电气安全规程
Safetyrules of electric devicefor load-unload machine inport2005-03-10发布
2005-06-15实施

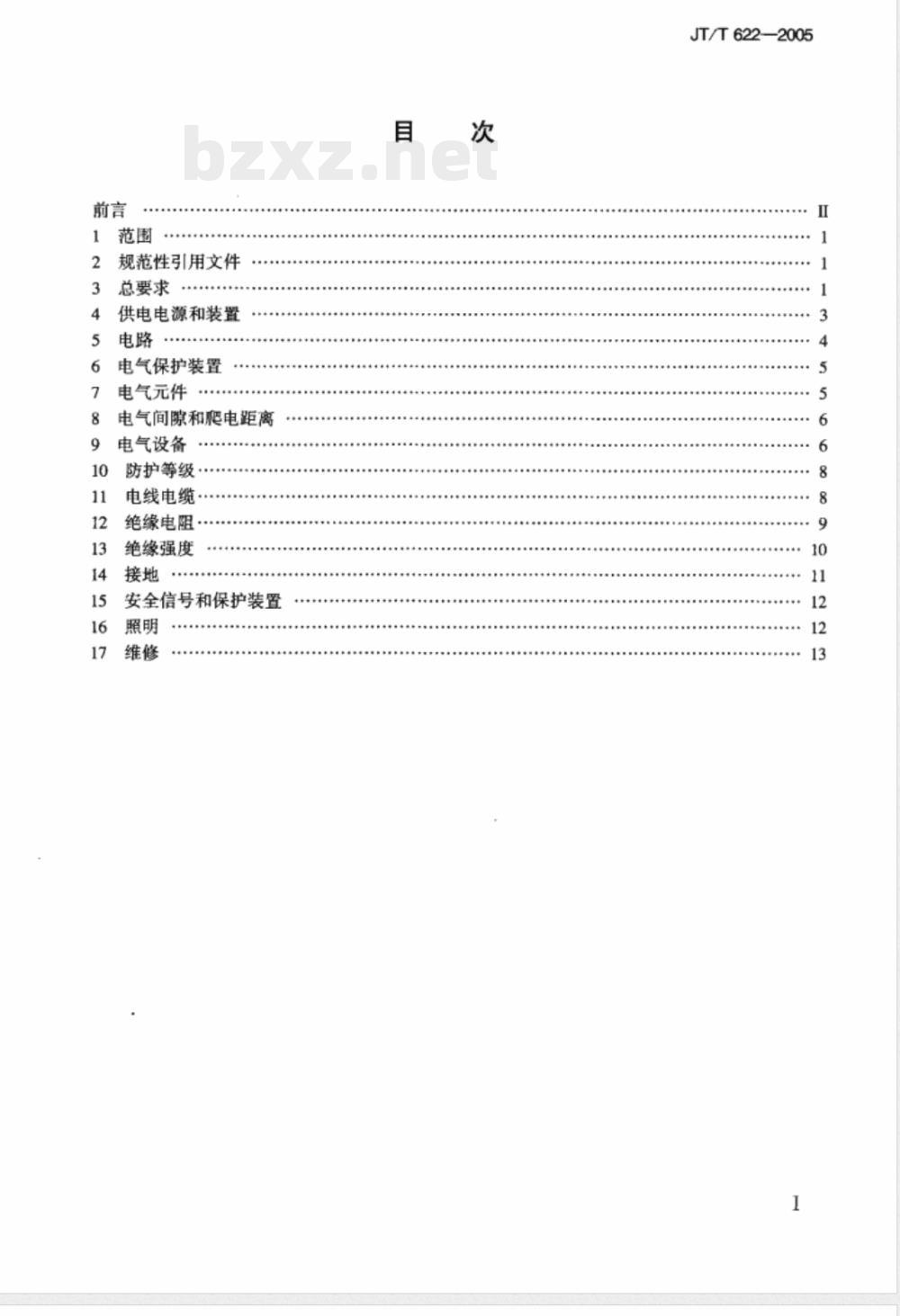

规范性引用文件
总要求
供电电源和装置
电气保护装置
电气元件
电气间隙和鹏电距离
电气设备
防护等级，
电线电缆·
绝缘电阻
绝缘强度
安全信号和保护装置
JT/T622—2005
JT/T622-—2005

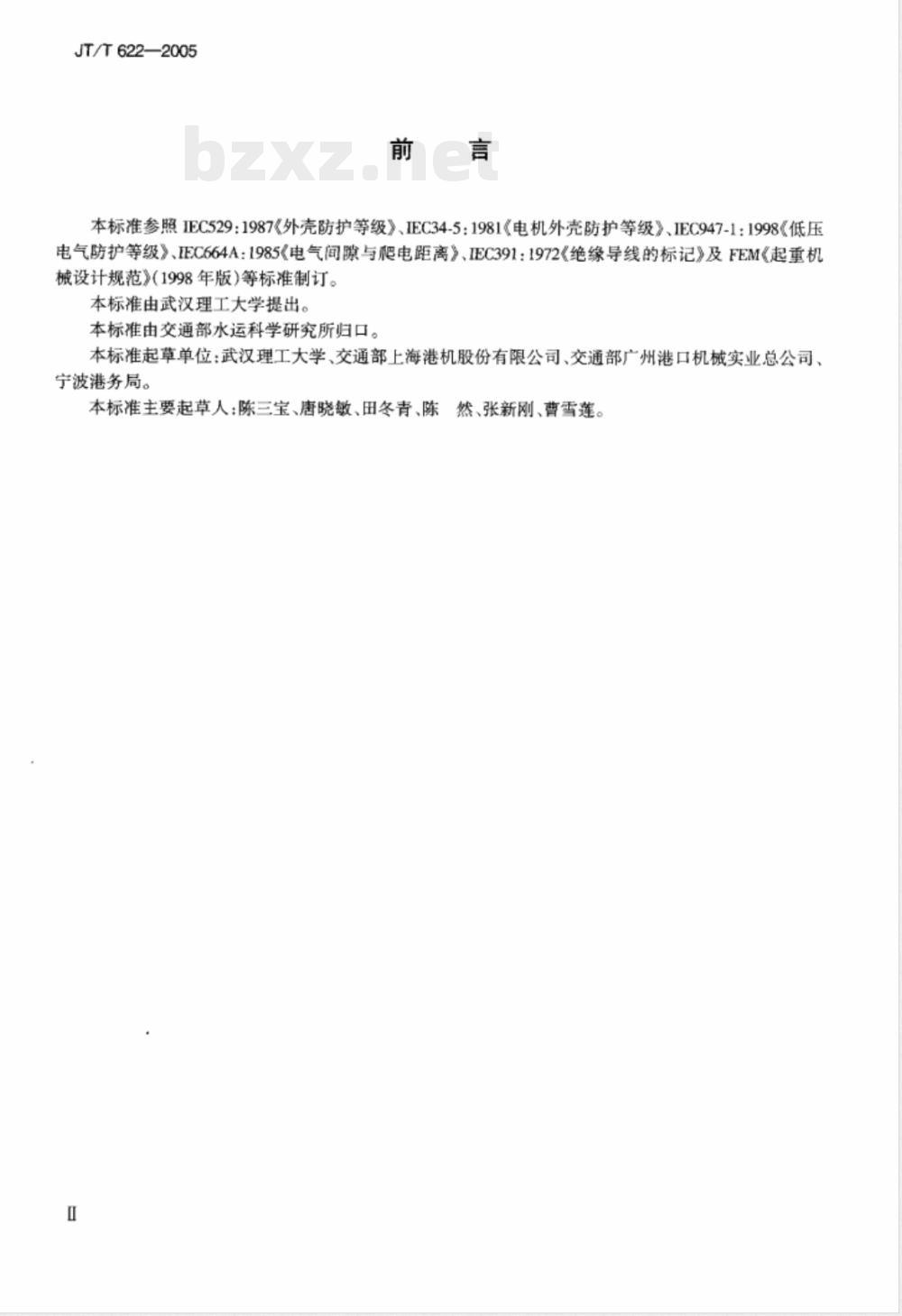

本标准参照IEC529：1987《外壳防护等级》、IEC34-5：1981《电机外壳防护等级》、IEC947-1：1998《低压电气防护等级》、IEC664A：1985《电气间隙与爬电距离》、IEC391：1972《绝缘导线的标记》及FEM《起重机械设计规范》(1998年版）等标准制订。本标准由武汉理工大学提出。
本标准由交通部水运科学研究所归口。本标准起草单位：武汉理工大学、交通部上海港机股份有限公司、交通部广州港口机械实业总公司、宁波港务局。
本标准主要起草人：陈三宝、唐晓敏、田冬青、陈然、张新刚、曹雪莲。

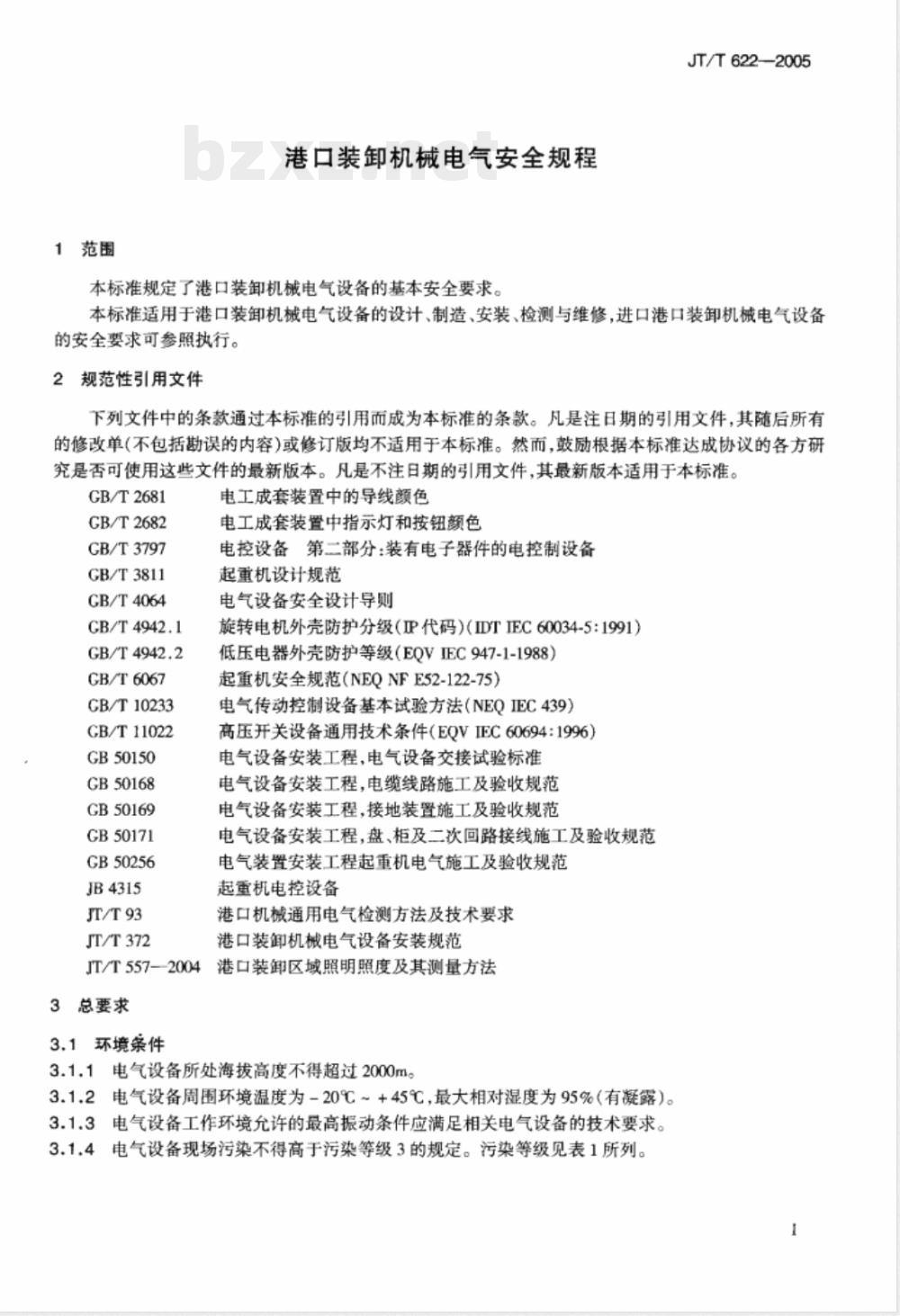

1范围
港口装卸机械电气安全规程
本标灌规定了港口装卸机械电气设备的基本安全要求。JT/T622-2005
本标准适用于港口装卸机械电气设备的设计、制造、安装、检测与维修，进口港口装卸机械电气设备的安全要求可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2681
CB/T2682
CB/T3797
GB/T3811
CB/T4064
CB/T4942.1
GB/T4942.2
CB/T6067
CB/T10233
CB/T11022
GB50150
GB50168
GB50169
GB50171
GB50256
JB4315
JT/T93
JT/T372
JT/T5572004
3总要求
3.1环境条件
电工成套装置中的导线颜色
电工成套装置中指示灯和按钮额色电控设备第二部分：装有电子器件的电控制设备起重机设计规范
电气设备安全设计导则
旋转电机外壳防护分级（IP代码）（IDTIEC60034-5：1991）低压电器外壳防护等级（EQVIEC947-1-1988）起重机安全规范（NEQNFE52-122-75）电气传动控制设备基本试验方法（NEQIEC439）高压开关设备通用技术条件（EQVEC60694：1996）电气设备安装工程，电气设备交接试验标准电气设备安装工程，电缆线路施工及验收规范电气设备安装工程接地装置施工及验收规范电气设备安装工程，盘、柜及二次回路接线施工及验收规范电气装置安装工程起重机电气施工及验收规范起重机电控设备

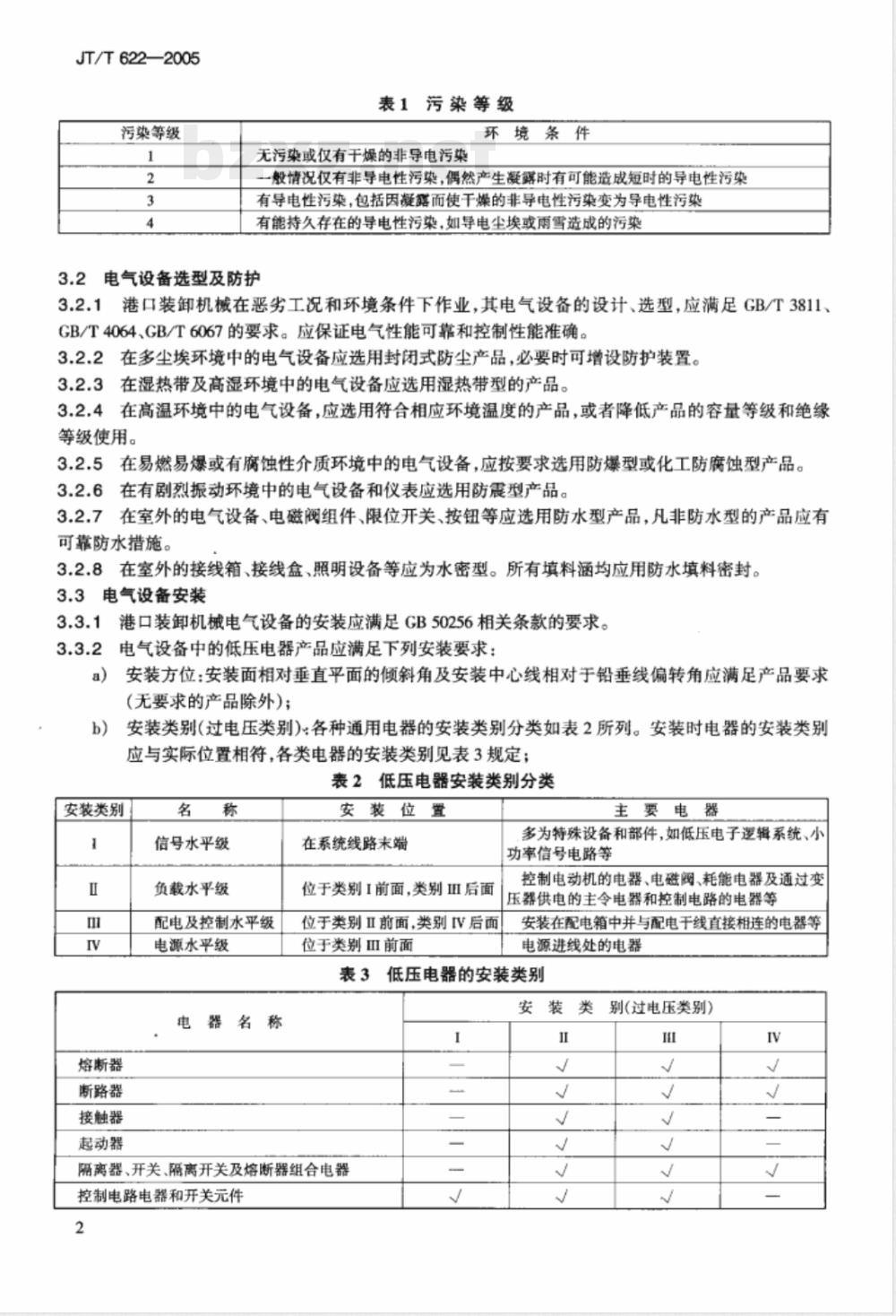

港口机械通用电气检测方法及技术要求港口装卸机械电气设备安装规范港口装卸区域照明照度及其测量方法3.1.1电气设备所处海拔高度不得超过2000m。3.1.2电气设备周围环境温度为-20℃~+45℃，最大相对湿度为95%（有凝露）。3.1.3电气设备工作环境允许的最高振动条件应满足相关电气设备的技术要求。3.1.4电气设备现场污染不得高于污染等级3的规定。污染等级见表1所列。1
JT/T622—2005
污染等级
表1污染等级
环境条件
无污染或仅有干爆的非导电污染一般情况仅有非导电性污染，偶然产生凝露时有可能造成短时的导电性污染有导电性污染，包括因凝露而使干燥的非导电性污染变为导电性污染有能持久存在的导电性污染，如导电尘埃或雨雪造成的污染电气设备选型及防护
3.2.1港口装卸机械在恶劣工况和环境条件下作业，其电气设备的设计、选型，应满足GB/T3811、GB/T4064、GB/T6067的要求。应保证电气性能可靠和控制性能准确。3.2.2在多尘埃环境中的电气设备应选用封闭式防尘产品，必要时可增设防护装置。3.2.3在湿热带及高湿环境中的电气设备应选用湿热带型的产品。3.2.4在高温环境中的电气设备，应选用符合相应环境温度的产品，或者降低产品的容量等级和绝缘等级使用。
3.2.5在易燃易爆或有腐蚀性介质环境中的电气设备，应按要求选用防爆型或化工防腐蚀型产品。3.2.6在有剧烈振动环境中的电气设备和仪表应选用防震型产品。3.2.7在室外的电气设备、电磁阀组件、限位开关、按钮等应选用防水型产品，凡非防水型的产品应有可靠防水措施。
3.2.8在室外的接线箱、接线盒、照明设备等应为水密型。所有填料涵均应用防水填料密封。3.3电气设备安装
港口装卸机械电气设备的安装应满足GB50256相关条款的要求。3.3.2
电气设备中的低压电器产品应满足下列安装要求：a)
安装方位：安装面相对垂直平面的倾斜角及安装中心线相对于铅垂线偏转角应满足产品要求（无要求的产品除外）；
安装类别（过电压类别）各种通用电器的安装类别分类如表2所列。安装时电器的安装类别应与实际位置相符，各类电器的安装类别见表3规定；表2低压电器安装类别分类
安装类别
熔断器
断路器
接触器
起动器
信号水平级
负载水平级
配电及控制水平级
电源水平级
安装位置
在系统线路末端
位于类别I前面，类别Ⅲ后面
位于类别ⅡI前面，类别IV后面
位于类别Ⅲ前面
主要电器
多为特殊设备和部件，如低压电子逻辑系统、小功率信号电路等
控制电动机的电器、电磁阀、耗能电器及通过变压器供电的主令电器和控制电路的电器等安装在配电箱中并与配电干线直接相连的电器等电源进线处的电器
低压电器的安装类别
安装类
隔离器、开关、隔离开关及熔断器组合电器控制电路电器和开关元件
别(过电压类别）
JT/T622—2005
c）安装方式：电气设备的安装固定应根据其特点及安装的实际位置，选择螺栓紧固方式、插接方式及安装轨安装方式。
3.3.3装卸机低压电气设备的安装，应符合GB/T3797及JT/T372相关条款规定的要求，并满足产品使用技术条件的要求。
3.3.4安装位置应满足下列要求：a）电气设备的安装应考虑安全以及便于使用、维修。安装场合应有足够的照度和良好的通风；b）电气设备应安装在无油、水、汽等管路的接口及阀门之类有喷溅危及的场合，如不能避免时必须有可靠的保护措施；
）易产生高温或火花的电气设备不应贴近各种油箱、油柜安装，如无法避免时，应采取可靠的防护措施。
安装保护应满足下列要求：
a）安装在有油、水浸蚀或易受机械损伤场合的电气设备，其防护形式应与安装场所相适应，否则应加装必要的防护装置：
开放式电气设备带电部分应有防止人员偶然触及的防护措施；b)
露天安装的电气设备应有足够的防护等级，或者应配有可靠的防护设置；c
安装在振动场合的电气设备，其连接和紧固均应有防止其受振动而松脱的措施。如果振动足d
以影响电气设备和仪表可靠工作时，电气设备及仪表除选用防振型外，安装时还应采取必要的防振措施。
3.3.6抗于扰保护应满足下列要求：a）为防止或减少干扰作用，易受干扰的电子设备和元器件及其连线在选择安装位置时，应尽量远离干扰源；
抑制静电耦合干扰可采用静电屏蔽，当电子元件集中安装时，可加金属外壳屏蔽，且外壳接地；b)
抑制电磁耦合于扰可采用隔离及合理布线，当在变压器外侧磁轭上加铜质短路环时，应注意选择合理的安装方位；施工中应尽量缩短导线平行段部分，使导线垂直交叉布置或可采用绞合线：
d）抑制导电感应于扰可采用单独电源向电子元件板供电，当系统采用浮空单点接地方式，接地点引出均在输出线；
抑制电磁幅射干扰可采用滤波及屏蔽，电路可按要求选用对地滤波、线间滤波或多级滤波，也e
可应用穿心电容滤波，作为简单的LC滤波网络，对传输线可采用金属双屏蔽电线时，可增加金属网的编织密度，提高屏蔽效果。3.4电气设备电路
港口装卸机械电气设备在安装、调试和使用中，不得任意改变电路。3.5电气检测
港口装卸机械电气检测应满足GB/T10233、GB50256、JT/T93相关条款的规定。4供电电源和装置
4.1供电电源
4.1.1港口装卸机械应用专用馈电线供电。对于交流380V电源，当采用软电缆供电时，宜用四芯电缆，其中一根专用芯线接地线；当采用金属滑线供电时，应采用四根滑线，其中一根做专用接地滑线，4.1.2港口装卸机械采用相电压500V以上电源供电，应符合高压供电的有关规定。4.1.3港口装卸机械的总电源的电气保护整定参数应符合上一级供电站的要求。4.2供电装置
4.2.1采用相电压500V以上供电时，可选用带状电缆或其他高压电缆，其耐压、绝缘、防水、抗拖电性3
JT/T622--2005
能应满足高压供电的要求。
4.2.2采用电缆供电时，移动距离10m以上应设置电缆卷筒或者其他收放缆装置、电缆收放速度应与机械行走速度同步。电缆卷筒的电缆走出口应有良好的密封措施，滑环箱应有良好的防水性能。4.2.3采用馈电裸滑线供电时，裸滑线与周围环境的安全距离应符合表4的规定。否则应采用安全保护措施。
表4馈电裸滑线与周围环境的安全距离项
距地面高度
距管道距离
一般管道
氧气管道（及设备）
易燃气体和液体管道
安全距离(m）
馈电裸滑线供电装置安装时，相关的距离、间隙和偏差应满足表5的规定。表5馈电裸滑线供电装置安装的相关距离、间隙和偏差项
相邻滑线导电部分的净距
滑线导电部分对接地的净距
滑接器距滑线末端的距离
型钢滑线的终端固定支架距滑线末端距离滑线膨胀补偿装置的间隙
型钢滑线与机械行走轨道的实际中心线平行度偏差滑线接触面之间的等距离偏差
型滑线与机械行走轨道沿滑线全长平行度的最大偏差悬吊滑线问的驰度偏差
5电路
5.1主电路
安全距离、间隙与偏差（mm）
10 ~20
≤1/1000轨长，且最大偏差≤10同上
5.1.1港口装卸机械专用馈电线应设总断路器。总断路器的出线端不应连接与本机械无关的其他用电设备。
5.1.2港口装卸机械上应设独立的断路器。短路时，应有分断该电路的功能。5.2控制电路
5.2.1控制电路应保证控制性能符合电气系统的要求，不得有错误回路、寄生回路和虚假回路。5.2.2控制电路电源进线的两端均应设熔断器作电源短路保护。5.3信号控制电路
信号控制电路所控制的任何机械或装置，一旦控制失灵应能通过检测单元自动停止工作。5.4专用电路
5.4.1交流供电时，起重用的电磁铁应设专用直流供电系统，必要时还应设备用电源。5.4.2电路中应设独立的照明电路和维修电路。4
6电气保护装置
6.1隔离保护
港口装卸机械电源进线处应设主隔离开关，或者采取其他隔离措施。6.2紧急停车保护
JT/T622—2005
港口装卸机械必须设置紧急断电按钮或开关。在紧急情况下，应能切断总电源。紧急断电按钮或开关应设在操作方便的位置。
6.3短路保护
6.3.1港口装卸机械上应设总断路器来实现短路保护。6.3.2港口装卸机械上的各机构拖动系统应设单独的短路保护。6.4失压保护和零位保护
6.4.1港口装卸机械的供电单元应设失压保护或欠压保护。6.4.2港口装卸机械的主令控制单元应设零位保护。6.5过流保护
港口装卸机械各个机构应单独设置过流保护，辅助机构除外。6.6失磁保护
6.6.1直流电动机应设失磁保护。6.6.2直流供电的能耗制动、涡流制动器调速系统应设失磁保护。6.7超速保护
6.7.1港口装卸机中起升、变幅等机构对其速度有限制要求时，应设超速保护。6.7.2装卸易燃、易爆等危险品及易碎品的起升、变幅机构应设超速保护。6.8缺相及相序保护
港口装卸机械供电电源，应设缺相保护和相序保护。6.9漏电保护
港口装卸机械交流单相220V照明供电系统中，应在照明总电源中设漏电保护装置。7、电气元件
7.1基本要求
电气元件应满足港口装卸机械各机构的特性、工况和环境条件。在额定条件下工作，其温升不得超过额定允许值。
7.2自动开关
自动开关应有必要的防尘措施，防止相间飞弧，并应保持经常维护，保证触头接触良好，端子接线牢固。
7.3继电器
各种继电器的动作值应按设计要求整定。应防止因工作环境造成动作值的变化。禁止将继电器触头任意短接。
7.4接触器
接触器应保持动作灵活可靠，接触紧密，防止粘连、卡阻。用于可逆运行的接触器应确保电气联锁可靠。
7.5控制器
控制器应保持操作灵活、档位清楚、零位手感明确。控制器的操作力应合理，不得任意拆除定位原件。
操作手柄或手轮的动作方向应与机构动作方向一致。5
JT/T622-—2005
7.6制动电磁铁
电磁铁的中间气隙和行程应符合原设计要求。吸合时铁芯接触面应紧密接触，无异常声响。8电气间隙和爬电距离
8.1高压开关柜内，电器之间及其与裸露导电部件之间的电气间隙应符合表6要求。表6高压开关柜内电器之间及其与裸露导电部件之间的电气间隙额定电压(kv）
电气间隙（mm）
≥135
8.2低压控制柜内的交、直流母线及分支其不同相（或极）的裸露载流部分与未绝缘的金属体之间的电气间隙和肥电距离应符合表7要求。表7低压控制柜的电气间隙和爬电距离类别
9电气设备
9.1电动机
额定工作电压（V）
电气间隙（mm）
鹿电离（mm）
9.1.1港口装卸机械除辅助机构外，应选用起重冶金专用系列电动机或符合装卸要求的其他类型电动机。
9.1.2电动机应经过过载和发热校验。校验方法应符合GB/T3811有关条款及附件的要求。9.2发电机
9.2.1功率在100kW及以下的发电机在额定电压、电流、功率因数及转速下连续运行2h功率在100kW以上的连续运行4h，其温升不得超过发电机绝缘等级所允许的温升。9.2.2发电机应在无火花换向区域内运行，如达不到无火花运行时，则要求在额定负载运行时换向火花不超过1一级。
9.3变压器
9.3.1安装于港口装卸机械上的电力变压器应采用干式变压器。电力变压器均应采用双绕组，其初、次级间不应有电气连接。变压器高压侧应置于便于接线处。变压器一般要求安装在通风良好的屏柜内。安装时周围应有足够的空间，保证散热和检修的需要。9.3.2电力变压器应设有防止人体触及或飞行物进入的保护措施。采用围棚（罩）作保护时，其高度应满足变压器安全运行及维护的要求，其孔应小于10mm×10mm，围棚门开启方向应朝外。9.3.3安装于露天场所的电力变压器应有防晒、防潮措施，或者提高防护等级。9.3.4电力变压器初级电压在3000V以上者，应根据GB50150的有关要求进行交接试验。交接试验在投人运行前进行。
9.3.5控制变压器和照明变压器一般为单相、干式、自冷、室内型，其容量应满足设计要求，安装时应在其周围留有足够空间，以便散热及检修。6
9.4电阻器
JT/T6222005
9.4.1常串级电阻应按长期工作制设计，元件的允许电流应不小于电动机的额定电流。额定负载下连续工作0.5h，电阻器表面温度不得高于其允许的额定温度。9.4.2起升机构不应选用频敏变阻器。9.4.3电阻器（加热用电阻器除外）的安装位置应远离其他设备，特别是易燃体。电阻器背后应留0.1m以上间隙作散热通道。
9.4.4电阻器四箱以上叠装时，电阻器架上各箱间的间距不得小于80mm，中间应添加隔热层。间距过小时应降低容量使用或采用其他有效措施。9.4.5电阻器除用于电气室或使用人员不易接触场合外，都应有防护措施。装于室外的电阻器应加外罩，外罩应有利于防雨水和散热。9.5高压开关柜
9.5.1港口装卸机械中的高压开关柜应满足CB/T11022有关条款的要求。9.5.2高压开关柜中的电气元件在额定条件下工作时，其温升不应超过额定允许值。9.5.3高压开关柜应设紧急按钮。9.6控制柜
9.6.1控制柜宜采用整体防护式金属结构，控制柜面板带门，背板带盖。采用上下对流冷却方式通风散热时，应加防尘措施。
9.6.2控制柜内宜设照明装置，其照度不得低于50x，必要时应设防潮空间加热器。9.6.3各类控制柜安装位置应充分考虑操作及检修方便，进线口避免朝上。柜和二次回路接线应满足CB50171的规定。
9.7操纵台（控制台）
9.7.1操纵台的额定工作电压、电流应符合表8要求。表8额定工作电压、电流值
额定工作电压（V）
额定工作电流（A）
9.7.2操纵台的安装位置应保证操作视野开阔，便于操作。操纵台应和司机室中心轴线相平行或相垂直。9.7.3操纵台上的仪表应为防振型的。指示灯、按钮额色应符合GB/T2682的要求。9.7.4操纵台应带零位自锁环节，工作可靠，额定操作频率应满足设计要求。9.8可编程序控制器
9.8.1可编程序控制器（PLC)的工作条件应满足实际工况和环境的要求。9.8.2安装位置：
选择安装位置时，多台控制器之间，或者与其他设备之间应保持一定的间距，以利通风。一般情况下，控制器及其各单元间的间距不少于50mm；控制器与其他设备的间距不少于100mm；控制器与动力设备或动力线的间距不少于200mm，控制器应尽量远离高压设备、发电设备、变流设备及其他可产生干扰的设备。也不应和可能产生较大振动或冲击的电气设备安装在同一面板上。9.8.3PLC电源：
a）为防止电源、大地、电线等引起的干扰，在电源和控制器之间可安装隔离变压器或滤波器：也可在输入回路中接人吸收回路；
b）交流输人时，控制器的输人端应接入RC浪涌吸收回路；直流输入时，应接入二极管吸收回路，7
JT/T622—2005
其反向峰值电压应选用额定电压三倍以上。9.8.4敷线：
输入、输出线与电源线分开敷设；b)
输人输出信号线应采用屏蔽线，屏蔽线和动力线分开敷设：c
输入、输出信号线应避免与高压线、动力线平行敷设。接地和屏蔽接地：
控制器应有专用地线，禁止将其接到其他装置的地线上或利用金属体作为地线；a)
接地点应尽可能接近控制器，接地电阻小于10Q；输入电缆的屏蔽接地点应在接收信号端，电缆的另一端可不接地：输出电缆的接地点应在发出信号端，电缆另一端不接地。
9.9变频器
9.9.1变频器宜采用柜内开放式或闭封壁挂式安装，防止粉尘、水分以及其他腐蚀性液体的侵蚀。9.9.2变频器安装应正面朝前、顶部朝上，其上下方均应留有散热空间。多台变频器安装于控制柜内时，为防止过热，可外加散热装置。9.9.3变额器的电源侧应设短路保护装置，9.9.4变频器与电动机之间不允许加装移相电容器、LC、RC等电容性元件。当一台变频器驱动多台电动机时，每台电动机前应加装适当容量的热继电器。9.9.5变频器的接地端应可靠接地，接地线应尽量短。各个变频器应分别接地，避免形成接地回路。10防护等级
电气设备的外壳防护包括人体触及内部带电体或旋转部件，防止外部固体异物或液体进人电气设备内部。
港口装卸机械电气设备的外壳防护等级应满足GB/T4942.1和CB/T4942.2要求。各种电气设备的最低防护等级如表9所示。
表9电气设备防护等级
电气设备
起重冶金交流电动机
电动机
交直流电动机
直流电动机
低压控制柜
操纵台（控制台）
电线电缆
全封闭式
防滴式
全封闭式
防喷型
11.1港口装卸机械的主干电缆宜采用船用电缆。使用环境
防护等级
11.2港口装卸机械的电线和电缆应采用铜芯多股线。除电气设备内部采用塑料绝缘导线外，外部连线均应采用橡胶绝缘导线。
11.3电线、电缆的最小允许截面应符合下列规定：a）动力回路不小于2.5mm2：
b）控制回路及照明回路不小于1.5mm28
c）检测回路及通迅回路不小于1.0mm：JT/T6222005
弱电回路、信号回路等特殊场合不作规定。但在装有电子设备的控制柜内，最小导线截面不得d)
小于0.2mm
11.4电力电缆的相位及标色
港口装卸机械上使用的电力电缆的相位必须与供电电网一致。且其标色，A相为黄色，B相为绿色，C相为红色。
导线颜色：港口装卸机械电气设备成套装置中的导线颜色应符合GB/T2681有关条款的要求。电气设备在规定电压范围内正常工作，电线、电缆线路允许的电压损失见表10。表10线路允许的电压损失
动力线路
控制线路
照明线路
24V以下线路
电压损失计算方法
主控制屏输出端到最后一个受电器输人端控制变压器输出端到最后一个受电器输人端照明变压器输出端到最后一个受电器输人端电源输出端到任何一个受电器输入端电线电缆敷设应符合下列要求：a
允许值（线路压整）
)（%）
额定电压
<5(控制电压>110V)）
<10(控制电压≤110V)
所有电线电缆的敷设应满足CB50168规定的要求，敷设的位置应尽量远离热源，避免油、水浸蚀。敷设于易受高温损伤部位的电缆，应采用必要的防火措施或阻燃措施；电线电缆应敷设于电缆槽或电缆管中：用于可能受到非正常损伤部位的电缆及要求保护或屏蔽的电缆，应采用金属硬管敷设；用于能产生相对位移或分离结构部位的电缆，应采用软线敷设；在同一电缆槽的低压动力电缆和控制电缆应设隔板隔离设。高压电缆、通讯电缆应单独敷设：电缆敷设时的最小弯曲半径R应符合表11规定。成束电缆的弯曲半径以其中最大直径电缆为基准。
表11电缆敷设的弯曲半径
电缆绝缘层
热塑性材料
和弹性材料
无机材料
12绝缘电阻
电缆外护层
金属护套、铠装和编织
其他保护层
硬金属护层
电缆外径D
任何值
任何值
单位为旁米
最小弯曲半径R
高低压电气设备均应有良好的绝缘性能。绝缘电阻值测量用的兆欧表的电压等级按表12选用。表12电气设备额定电压与选用兆欧表的电压等级电气设备额定电压
500以下
500~3000以下
3000~10000
兆欧表电压等级
单位为伏特
