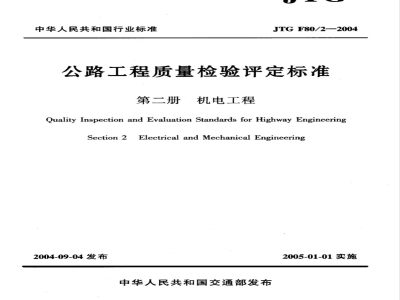

JDJP01工序质量检查表JTG F80 2-2004 中华人民共和国行业标准
JTG F80/2-—2004
公路工程质量检验评定标准
第二册机电工程
Quality Inspection and Evaluation Standards for Highway EngineeringSection 2Electrical and Mechanical Engineering2004-09-04 发布
中华人民共和国交通部发布
2005-01-01实施
中华人民共和国行业标准
公路工程质量检验评定标准
第二册電机电工程電
Quality Inspection and Evaluation Standards for Highway Engineering2Electrical andMechanicalEngineeringSection2
JTG F80/2—2004
主编部门：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年01月01日
本标准依据交通部交公路发[2000]722号文《关于下达2000年度公路工程标准制修订计划的通知》要求进行编制。本册为《公路工程质量检验评定标准》（JTGF80一2004)之第二册一一机电工程分册，是对公路工程中机电项目进行检验评定的依据。本册共分七章，主要内容包括：一般规定、监控设施、通信设施、收费设施、低压配电设施、照明设施、隧道机电设施等。工程项目划分、质量评定方法及相关附表等内容附后。本标准是适应我国公路及交通工程建设迅速发展的需要制定的，对于指导全国公路机电工程质量检评工作、提高技术水平和确保工程质量具有重要意义。在执行本标准过程中，希望各有关单位结合工程实践，总结经验，积累资料。如发现修改和补充之处，请及时将意见和有关资料函告交通部公路科学研究所（地址：北京海淀区西土城路8号；邮政编码：100088），以便下次修订时参考。本册主编单位：交通部公路科学研究所本册参编单位：交通部基本建设质量监督总站广东省交通集团
本册主要起草人：朝文元、唐挣、李爱民、黄晨、包左军、彭思义、陈光武何勇、智国昌、王蕊、张璇、李洪琴、刘玉新一般规定
2监控设施
2.1车辆检测器
2.2气象检测器
闭路电视监视系统
2.4可变标志
2.5光、电缆线路
监控中心设备安装及系统调测
2.7大屏幕投影系统·
地图板
监控系统计算机网络
3通信设施
通信管道与光、电缆线路
光纤数字传输系统
3.3数字程控交换系统
紧急电话系统
3.5无线移动通信系统
3.6通信电源
收费设施
4.1入口车道设备.
4.2出口车道设备：
收费站设备及软件
4.4收费中心设备及软件
IC卡发卡编码系统
内部有线对讲及紧急报警系统
闭路电视监视系统·
收费站内光、电缆及塑料管道
4.9收费系统计算机网络
5低压配电设施
5.1中心(站)内低压配电设备
5.2外场设备电力电缆线路
6照明设施
隧道机电设施
公路工程质量检验评定标准【JTGF80/2—2004）车辆检测器
7.2气象检测器
闭路电视监视系统
紧急电话系统
环境检测设备
附录A
附录B
附件1
报警与诱导设施
可变标志·
通风设施·
照明设施·
消防设施
本地控制器
隧道监控中心设备及软件
隧道监控中心计算机网络
低压供配电
通信管道试通的检验与评定
本规范用词说明
公路工程质量检验评定标准
般规定·
监控设施
通信设施·
收费设施…
低压配电设施
照明设施·
隧道机电设施
第二册
机电工程
附件2公路工程质量检验评定标准第一册土建工程1
总则·
2术语
3工程质量评定：
附录A单位、分部及分项工程的划分附录工程质量检验评定用表
条文说明
相关内容
1一般规定
般规定
1.0.1《公路工程质量检验评定标准》（第一册土建工程)(JTGF80/1一2004)1、2、3章除本章规定外适用于本册。
1.0.2本册适用于高速公路新建和改扩建交通工程机电项目，其他公路机电工程项自可参照执行。
1.0.3机电工程分项工程检查频率：施工单位为100%；工程监理单位不低于30%，当项目测点数少于3个时，全部检查。1.0.4机电工程分项工程各项实测检查项目的权值均为1。1.0.5按本标准进行质量评定的机电项目，质量保证资料应真实并基本齐全，其所用设备、原材料、半成品和制成品，均应符合有关产品标准、规范或合同的要求，并有符合国家认可标准要求的质检机构出具的检验合格证和出厂合格证。2
公路工程质量检验评定标准（JTGF80/2—2004）监控设施
2.1车辆检测器
2.1.1基本要求
1）车辆检测器及其配件的数量、型号规格符合要求。2）车辆检测器安装位置正确，机箱外部完整，门锁开闭灵活。3）线圈（探头）安装尺寸符合设计要求，线槽顺直、均勾，封填后平整，引线过缘石处理得当。
4）电源、通信线路按规范要求连接到位，检测器处于正常工作状态。5）隐蔽工程验收记录、分项工程自检和设备调试记录、有效的设备检验合格报告或证书等资料齐全。
2.1.2实测项目
见表2.1.2（表中标注△项目为关键项目，全书同）。表2.1.2车辆检测器实测项目
检查项目
△交通量计数精度
平均车速精度
A传输性能
A绝缘电阻
△安全接地电阻
△自检功能
逻辑识别线路功能
△复原功能
本地操作与维护功能
控制功能
基础尺寸
机箱和地脚防腐涂层质量
技术要求
允许误差：±2%
允许误差：±5%（km/h）
24h观察时间内失步现象不大于1次或BER≤10-8
强电端子对机壳≥50MQ
自动检测线圈(探头)的开路、短路和损坏情况
一辆车作用于两个车道的两个线圈，处理器逻辑正常，输出的检测信息正确
加电后硬件恢复和重新设置时，原存储数据保持不变
能够接便携机进行维护和测试
具有设计文件要求的控制功能
符合设计要求
符合设计要求
检查方法
人工计数与交通数据采集仪结果比较雷达测速仪实测值与交通数据采集仪结果比较
查日志和用数据传输测试仪
500V兆欧表测量
接地电阻测量仪
模拟故障状态实测
模拟状态实测
实际操作
实际操作
实际操作
长、宽用量具测量，埋深查隐蔽工程验收记录或实测
用量具或涂层测厚仪测量
2.1.3外观鉴定
1）机箱安装牢固、端正。
2）机箱表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。监控设施
3）基础混凝土表面应刮平，无损边、无掉角；联结地脚及螺栓规格符合设计要求，防腐措施得当，裸露金属基体无锈蚀；金属机箱与接地极连接可靠，接地极引出线无锈蚀。4）机箱的出线管与箱体连接密封良好，箱体内无积水、尘土、霉变。5）机箱内电力线、信号线、元器件等布线平直、整齐、固定可靠，标识正确、清楚，插头牢固。
以上任一项不符合要求时，该项减0.1～1.5分。2.2气象检测器
2.2.1基本要求
1）气象检测器及其配件的数量、型号规格符合要求。2）气象检测器安装位置正确，机箱外部完整，门锁开闭灵活。3）探头安装方位、尺寸符合设计要求。4）电源、通信线路按规范要求连接到位，气象检测器处于正常工作状态。5）隐蔽工程验收记录、分项工程自检和设备调试记录、有效的设备检验合格报告或证书等资料齐全。
2.2.2实测项目
见表2.2.2。
表2.2.2气象检测器实测项目
检查项目下载标准就来标准下载网
立柱竖直度
立柱、法兰和地脚几何尺
基础尺寸
机箱、立柱、法兰和地脚
的防腐涂层厚度
△绝缘电阻
A安全接地电阻
A防雷接地电阻
△温度误差
湿度误差
≤5mm/m
技术要求
符合设计要求
符合设计要求
符合设计要求
强电端子对机壳≥50MQ
检查方法
铅锤、直尺或全站仪
超声波测厚仪测量立柱壁厚，用量具测量其他尺寸
长、宽用量具测量，埋深查隐蔽工程验收记录或实测
用量具或涂层测厚仪测量
500V兆欧表测量
接地电阻测量仪
接地电阻测量仪
温度计实地测量比对
湿度计实地测量比对
公路工程质量检验评定标准（JTCGF80/2—2004）项次
检查项目
A能见度误差
风速误差
A数据传输性能
功能验证
2.2.3外观鉴定
技术要求
±10%或符合合同要求
±5%或符合合同要求
24h观察时间内失步现象不大于1次或BER≤10-8
能检测到降水天气
1）立柱、机箱及各探头传感器安装牢固、端正。检查方法
续上表
模拟、目测或标准能见度仪实地测量比对
风速仪实地测量比对
查日志或用数据传输测试仪
模拟降雨实测
2）各部件表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。3）基础混凝土表面应刮平，无损边、无掉角；机箱、立柱、法兰及地脚螺栓规格符合设计要求，防腐措施得当，裸露金属基体无锈蚀。4）防雷接地和安全接地应分开设置，接地焊接牢固，焊缝饱满并做防腐处理；金属机箱与安全保护地连接可靠，接地极引出线无锈蚀。5）机箱的出线管与箱体连接密封良好，箱体内无积水、尘土、霉变。6）机箱内电力线、信号线、元器件等布线平直、整齐、固定可靠，标识正确、清楚，插头牢固。
以上任一项不符合要求时，该项减0.1~1分。2.3闭路电视监视系统
2.3.1基本要求
1）闭路电视监视系统的设备及配件数量、型号规格符合要求，部件完整。2）外场摄像机基础安装位置正确，立柱安装竖直、牢固。3）防雷部件安装到位、连接措施符合规范要求。4）摄像机（云台）安装方位、高度符合设计要求。5）控制机箱外部完整，门锁开闭灵活。6）电源、控制线路以及视频传输线路按规范要求连接到位，闭路电视系统的所有设备处于正常工作状态。
7）隐蔽工程验收记录、分项工程自检和设备调试记录、有效的设备检验合格报告或证书等资料齐全。
2.3.2实测项目
见表2.3.2。
检查项目
立柱竖直度
闭路电视监视系统实测项目
技术要求
≤5mm/m
A立柱、避雷针（接闪器）、
法兰和地脚几何尺寸
基础尺寸
△机箱、立柱、法兰和地脚
的防腐涂层厚度
△强电端子对机壳绝缘电
A安全接地电阻
A防雷接地电阻
△8.1视频电平
△8.2同步脉冲幅度
A8.3回波E
8.4亮度非线性
8.5色度/亮度增益差
8.6色度/亮度时延差
8.7微分增益
8.8微分相位
A8.9幅频特性
48.10视频信杂比
A随机信噪比（雪花干扰）
A单频于扰(网纹）
A电源于扰(黑白滚道)
A脉冲于扰(跳动)
A云台水平转动角
A云台垂直转动角
A监视范围
△外场摄像机安装稳定性
自动光圈调节
调焦功能
符合设计要求
符合设计要求
符合设计要求
≥50MQ
≤100
700mV ± 30mV
300mV ± 20mV
≤100ns
≤10%
≤100
5:8MHz带宽内±2dB
≥56dB(加权)
黑白：≥37dB,彩色：≥36dB
黑白：≥40dB,彩色：≥37dB
黑白：≥40dB,彩色：≥37dB
黑白：≥37dB,彩色：≥31dB
水平：≥350°
上仰：≥15，下俯：≥90°
符合设计要求
受大风影响或接受变焦、转动等控制时，动作平滑、无抖动
自动调节
快速自动焦
检查方法
铅锤、直尺或全站仪
监控设施
超声波测厚仪测量立柱壁厚，用全站仪测量立柱和避雷针高度，用量具测量其他尺寸
长、宽用量具测量，埋深查隐蔽工程验收记录或实测
用量具或涂层测厚仪测量
500V兆欧表测量
接地电阻测量仪
接地电阻测量仪
电视信号发生器发送75%彩条信号，用视频测试仪检测
电视信号发生器发送75%彩条信号，用视频测试仪检测
电视信号发生器发送2T信号，用视频测试仪检测
电视信号发生器发送调制的五阶梯测试信号，用视频测试仪检测
电视信号发生器发送调制的五阶梯测试信号，用视频测试仪检测
电视信号发生器发送sinx/x信号，用视频测试仪检测
电视信号发生器发送多波群信号，用视频测试仪检测
仪器测量，也可人工（5人以上）主观评分，不小于4分为合格
实际操作
实际操作
实际操作
实际操作
实际操作
实际操作
公路工程质量检验评定标准（JTGF80/2—2004）项次
检查项目
变倍功能
雨刷功能
A切换功能
录像功能
硬拷贝功能
报警功能
可变倍
技术要求
工作正常
监控中心可切换任意摄像机
可录像，且录像回放清晰
拷贝图像清楚
监控中心可检测外场摄像机的
工作状态并在故障时报警
注：主观评分可采用五级损伤制评定：(1)图像上不觉察有损伤或干扰存在：5分；(2)图像上稍有可觉察的损伤或于扰存在：4分：(3)图像上有明显的损伤或干扰存在：3分；（4)图像上损伤或于扰较严重：2分；(5)图像上损伤或干扰极严重：1分。2.3.3外观鉴定
1）立柱、机箱及摄像机（云台)安装牢固、端正。实际操作
实际操作
实际操作
实际操作
实际操作
2）各部件表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。检查方法
续上表
3）基础混凝土表面应刮平，无损边、无掉角；机箱、立柱、法兰及地脚螺栓规格符合设计要求，防腐措施得当，裸露金属基体无锈蚀。4）防雷接地和安全接地应分开设置，接地焊接牢固，焊缝饱满并做防腐处理；防雷引下线及接地体所用材料规格、防腐与连接措施、安装位置符合设计要求；金属机箱与安全保护地连接可靠.接地极引出线无锈蚀。5）云台防护罩和机箱的出线管与箱体连接密封良好，箱体内无积水、尘土、霉变。6）机箱内电力线、信号线、元器件等布线平直、整齐、固定可靠，标识正确、清楚，插头牢固。
以上任一项不符合要求时，该项减0.1~1分。2.4可变标志
2.4.1基本要求
1）可变标志设备及配件数量、型号规格符合要求，部件完整。2）基础安装位置正确，立柱安装竖直、牢固。3）防雷部件安装到位，连接措施符合规范要求。4）可变标志板面安装方位、角度、高度符合设计要求。5）控制机箱外部完整，门锁开闭灵活。6）电源、控制线路以及通信线路按规范要求连接到位，设备处于正常工作状态。6
