SL 191-2008
基本信息
标准号： SL 191-2008
中文名称：水工混凝土结构设计规范(附条文说明)
标准类别：水利行业标准(SL)
标准状态：现行
出版语种：简体中文
下载格式：.rar.pdf
下载大小：131576830
标准分类号
中标分类号：工程建设>>工程结构>>P25混凝土结构工程
关联标准
替代情况：SL/T 191-1996
出版信息
标准价格：0.0 元
相关单位信息
标准简介
SL 191-2008 水工混凝土结构设计规范(附条文说明) SL191-2008 标准下载解压密码：www.bzxz.net

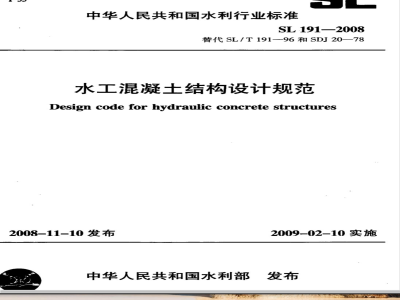

标准图片预览
标准内容
ICS 93. 160
中华人民共和国水利行业标准
SL 1912008
替代 SL/ T191-96和 SDJ20—78水工混凝土结构设计规范
Design code for hydraulic concrete structures2008-11-10 发布
2009-02-10实施
中华人民共和国水利部
中华人民共和国水利部
关于批准发布水利行业标准的公告2008年第30号
中华人民共和国水利部批准《水轮机模型浑水验收试验规程》（SL142—2008）等2项标准为水利行业标准，现予以公布。序号
标准名称
水轮机模型浑
水验收试验规程
水工混凝土结
构设计规范
标准编号
SL142—2008
SL191—2008
替代标准号
SL142-97
SL/T 191--96
和 SDJ 20—78
发布日期
2008.11.10
实施日期
2009.02.10
2008.11.102009.02.10
二〇0八年十一月十日
本标准是根据水利部水利水电规划设计管理局水总局科【2004］2号文，按照《水利技术标准编写规定》（SL1一2002）的要求，由长江勘测规划设计研究院会同有关高等院校共同修订而成。
《水工混凝土结构设计规范》（SL/T191一96）颁布后，由于和《水工钢筋混凝土结构设计规范》（SDJ20一78）并行使用，在安全度表达及考虑不同荷载的变异性上存在不一致，因此本次修订对以上两本规范进行了整合，对部分条文进行了合理修订，并补充了新的内容。
本标准共 13章 64节 410 条和 7个附录，主要内容有：水工混凝土结构基本设计规定、材料、素混凝土结构构件计算、钢筋混凝土与预应力混凝土结构构件承载能力极限状态计算及正常使用极限状态验算、一般构造规定、水工结构构件的设计构造规定、温度作用设计原则、非杆件体系钢筋混凝土结构的配筋计算原则、钢筋混凝土结构构件抗震设计及有关附录。本次修订的主要内容有：
一结构构件的安全度表达，在考虑荷载与材料强度的不同变异性的基础上，采用经多系数分析的安全系数K的表达方式；一对环境类别的划分进行了调整；对结构设计的耐久性要求作了补充；
一按照新的钢材国家标准，对钢筋的品种进行了调整；对混凝土和钢筋的材料性能设计指标作了修订；斜截面承载力计算公式由原规范的两个公式改为一个公式；对受冲切承载力计算公式作了合理的调整；一一对构件裂缝宽度的计算公式进行了修正；增加了通过限制钢筋应力来间接控制非杆件体系钢筋混凝土结构的裂缝宽度的规定；
一增加了小剪跨比的牛腿配筋计算公式；对壁式连续牛腿单位长度吊车轮压的计算方法作了调整；-增加了具有水工特点的闸门门槽、水电站钢筋混凝土蜗壳、尾水管和坝体内孔洞的设计方法和构造要求。本 标 准3. 1.9、3.2.2、3.2.4、4.1. 4、4.1.5、4.2.2、4. 2. 3、5.1. 1、9. 2.1、9.3. 2、9. 5. 1、9. 6.6、9. 6.7、13. 1. 2条中以黑体字标识的部分为强制性条文，必须严格执行。本标准所替代标准的历次版本为：-SDJ 20--78
-SL/T191-96
本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计总院本标准解释单位：水利部水利水电规划设计总院本标准主编单位：水利部长江水利委员会长江勘测规划设计研究院
本标准参编单位：河海大学
郑州大学
武汉大学
大连理工大学
本标准出版、发行单位：中国水利水电出版社本标准主要起草人：钮新强（主编）杨一峰
韩菊红
宋玉普
胡进华
张传健何英明
本标准审查会议负责人：刘志明本标准体例格式审查人：陈登毅汪基伟
吴德绪
侯建国
程德虎
范五—
李平先
康清梁
2术语与符号
2.1术语
2.2符号·
3基本设计规定
3.1一般规定
目藍次
极限状态设计计算规定
3.3结构耐久性要求
4材料
混凝士
4.2钢筋
5素混凝土结构构件计算
般规定
受压构件
受弯构件
局部受压
素混凝土结构构造钢筋
6钢筋混凝土结构构件承载能力极限状态计算6.1
承载力计算的一般规定
正截面受弯承载力计算
正截面受压承载力计算
正截面受拉承载力计算
斜截面受剪承载力计算
受扭承载力计算
受冲切承载力计算
局部受压承载力计算
7钢筋混凝土结构构件正常使用极限状态验算7.1正截面抗裂验算
7.2正截面裂缝宽度控制验算
7.3受弯构件挠度验算
8预应力混凝土结构构件计算
设计规定
预应力损失值计算
正截面承载力计算的一般规定·正截面受弯承载力计算
正截面受拉承载力计算
斜截面受剪承载力计算
抗裂验算
裂缝宽度验算
受弯构件挠度验算
9一般构造规定
永久缝和临时缝
混凝土保护层
钢筋的锚固
钢筋的接头
纵向受力钢筋的最小配筋率
预制构件的接头、吊环与预埋件水工结构构件的设计构造规定
梁柱节点
深受弯构件·
叠合式受弯构件
立柱独立牛腿
壁式连续牛腿
弧形闸门支座
闸门门槽
水电站钢筋混凝土蜗壳
尾水管
坝体内孔洞
温度作用设计原则·
一般规定
11.2大体积混凝土在温度作用下的裂缝控制11.3
考虑温度作用的钢筋混凝土框架计算12非杆件体系钢筋混凝土结构的配筋计算原则…12.1
一般规定
12.2按应力图形配筋
12.3非线性有限元计算原则
钢筋混凝土结构构件抗震设计.
附录 A
附录 B
附录 C
附录D
附录 E
附录F
一般规定
框架梁
框架柱
框架梁柱节点
铰接排架柱
桥跨结构
混凝土不同龄期的抗压强度比值钢筋的公称直径、公称截面面积及公称质量截面抵抗矩塑性系数m值
钢筋混凝土矩形截面小偏心受压构件配筋计算方法的简化·
后张预应力钢筋常用束形的预应力损失值计算.194
与时间相关的预应力损失值计算混凝土的热学指标计算·
附录 G
标准用词说明
条文说明，
1总则
1.0.1为了在水工混凝土结构设计中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理，特制定本标准。1.0.2本标准适用于水利水电工程中的素混凝土、钢筋混凝土及预应力混凝土结构的设计，不适用于混凝土坝的设计。1.0.3采用本标准设计时，水工建筑物级别应按《水利水电工程等级划分及洪水标准》（SL252-2000）等相关规范执行；荷载标准值可按《水工建筑物荷载设计规范》（DL5077—1997）取用。
1.0.4本标准引用的标准主要有：《混凝土结构设计规范》（GB50010一2002）《钢筋混凝土用钢第2部分：热轧带肋钢筋》1499.2—2007)
《钢筋混凝土用热轧光圆钢筋》（GB13013一91）《钢筋混凝土用余热处理钢筋》（GB13014—91）《预应力混凝土用钢丝》（GB/T5223一2002）《预应力混凝土用钢绞线》（GB/T5224--2003）《预应力混凝土用钢棒》（GB/T5223.3—2005）《预应力混凝土用螺纹钢筋》（GB/T20065—2006）《水利水电工程等级划分及洪水标准》（SL252--2000）《水工建筑物抗震设计规范》（SL203一97）《水工建筑物抗冰冻设计规范》（SL211一2006）《水工建筑物荷载设计规范》（DL.5077一1997）(GB
1.0.5当水工建筑物有专门的设计规范时，尚应符合专门规范的有关要求。
2.1.1混凝土结构
2术语与符号
2.1术语
concrete structure
以混凝土为主制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构。
2.1.2素混凝土结构plain concretestructure由无筋或不配置受力钢筋的混凝土制成的结构。钢筋混凝土结构reinforced concrete structure2.1.34
由配置受力的普通钢筋、钢筋网或钢筋骨架的混凝土制成的结构。
预应力混凝土结构prestressed concrete structure2.1.4
由配置受力的预应力钢筋通过张拉或其他方法建立预加应力的混凝土制成的结构。
pretensioned prestressed
先张法预应力混凝土结构wwW.bzxz.Net
concrete structure
在台座上张拉预应力钢筋后浇筑混凝土，并通过粘结力传递而建立预加应力的混凝土结构。2.1.6后张法预应力混凝土结构
concrete structure
post-tensioned prestressed
在混凝土达到规定强度后，通过张拉预应力钢筋并在结构上锚固而建立预加应力的混凝土结构。2.1.7深受弯构件deep flexural member跨高比小于5的钢筋混凝土深梁、短梁和厚板的统称。2.1.8 深梁 deep beam
跨高比不大于2的简支梁和跨高比不大于2.5的连续梁。2.1.9 短梁 short beam
跨高比小于 5 但大于深梁范畴的梁。2
2.1.10厚板thick slab
跨高比小于5的板。
2.1.11普通钢筋ordinary steel bar用于混凝土结构构件中的各种非预应力钢筋的总称。2.1.12预应力钢筋prestressing tendon用于混凝土结构构件中施加预应力的钢筋、钢丝和钢绞线等的总称。
2.1.13承载能力极限状态bearing capacity limit states结构或构件达到最大承载能力，或达到不适于继续承载的变形的极限状态。
2.1.14正常使用极限状态serviceability limit states结构或构件达到使用功能上允许的某一规定限值的极限状态。
2.1.15永久荷载permanent load在设计使用年限内量值不随时间变化，或其变化与平均值相比可以忽略不计的荷载。
2.1.16可变荷载variableload
在设计使用年限内量值随时间变化，且其变化与平均值相比不可忽略的荷载。
2.1.17可控制的可变荷载controllablevariableload在作用过程中可严格控制其不超出规定限值的可变荷载。2.1.18偶然荷载accidental load在设计使用年限内出现的概率很小，而旦出现，其量值很大且持续时间很短的荷载。
2.1.19荷载效应load effect
荷载引起的结构或构件的反应，例如内力、变形和裂缝等。2.1.20 基本组合 fundamental combination按承载能力极限状态设计时，使用或施工阶段的永久荷载效应与可变荷载效应的组合。
2.1.21偶然组合accidental combination3
按承载能力极限状态设计时，永久荷载、：可变荷载效应与二种偶然荷载效应的组合。
2.1.22标准组合characteristic combination:?’.1.?正常使用极限状态验算时，永久荷载与可变荷载均采用标准值的荷载效应组合。
2.1.23荷载标准值characteristic value of a load结构或构件设计时，采用的各种荷载的基本代表值。按设计使用年限内荷载最大值的概率分布的某一分位值确定。2. 1. 24材料强度标准值 characteristic value of material strength结构或构件设计时，采用的材料强度的基本代表值。按符合规定质量的材料强度的概率分布的某一分位值确定。2.1. 25材料强度设计值design value of material strength材料强度标准值除以材料性能分项系数后的值。2.1.26安全系数safety factor
结构构件所必须具有的承载力安全储备系数。2.1.27耐久性durability
结构在正常使用和维护条件下，随时间变化而仍能满足预定功能要求的能力。
2.2.1材料性能参数
混凝士弹性模量
E。钢筋弹性模量
G。混凝土剪变模量
fek、f
混凝土泊松比
边长150mm立方体抗压强度标准值为20N/mm2的混凝土强度等级
抗冻等级为100的混凝土抗冻等级抗渗等级为2的混凝土抗渗等级
混凝土轴心抗压强度标准值、设计值
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
