JTG E 50-2006
基本信息
标准号： JTG E 50-2006
中文名称：公路工程土工合成材料试验规程
标准类别：交通行业标准(JT)
标准状态：现行
实施日期：2006-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：41816984
标准分类号
标准ICS号：土木工程>>道路工程>>93.080.20道路建筑材料
中标分类号：建材>>建材产品>>Q20筑路材料
关联标准
出版信息
页数：114页
标准价格：28.0 元
相关单位信息
标准简介
JTG E 50-2006 公路工程土工合成材料试验规程 JTGE50-2006 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

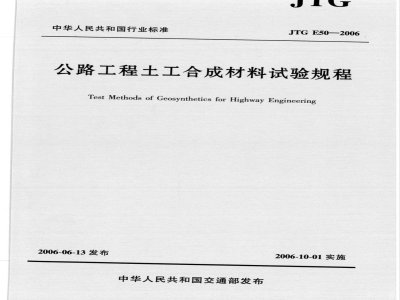

中华人民共和国行业标准
JTGE50-2006
公路工程土工合成材料试验规程Test Methods of Geosynthetics for Highway Engineering2006-06-13发布
中华人民共和国交通部发布
2006-10-01实施
中华人民共和国行业标准
公路工程土工合成材料试验规程Test Methods of Geosynthetics for Highway EngineeringJTGE50—-2006
主编单位：交通部公路科学研究院批准部门：中华人民共和国交通部实施日期：2006年10月01日
人民交通出版社
2006·北京
中华人民共和国行业标准
公路工程土工合成材料试验规程JTGE50—2006
交通部公路科学研究院主编
人民交通出版社出版发行
（100011北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
开本：880×12301/16印张：7.25字数：128千2006年7月第1版
2006年7月第1次印刷
印数：0001-10000册
统一书号：15114·0982
中华人民共和国交通部公告
2006年第13号
关于公布《公路工程土工合成材料试验规程》（JTGE50—2006)的公告
现公布《公路工程土工合成材料试验规程》（JTGE50—2006），自2006年10月1日起施行，原《公路土工合成材料试验规程》(JTJ/T060—98)同时废止。该规程的管理权和解释权归交通部，日常解释和管理工作由主编单位交通部公路科学研究院负责。请各有关单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告交通部公路科学研究院(北京海淀区西土城路8号，邮政编码：100088，联系电话：010—62079598)，以便修订时参考。特此公告。
中华人民共和国交通部
二〇〇六年六月十三日
主题词：公布公路规程公告
交通部办公厅
2006年6月19日印发
作为推荐性行业标准，《公路土工合成材料试验规程》（JTJ/T06098）于1998年12月30日发布，1999年2月1日起实施。规程的颁布实施，对统一公路工程土工合成材料试验方法，指导和规范土工合成材料试验，起到了重要作用。近几年来，土工合成材料发展很快，其应用领域不断扩展，应用技术不断完善，新材料不断推出，1999年后国家技术监督局先后批准发布了14项土工合成材料产品和试验方法的系列国家标准。为了同国际标准、国家标准接轨，满足公路工程对土工合成材料试验的新需要，对原规程进行修订是非常必要的。2001年底，交通部发布交公路发【2001]620号文将修订《公路土工合成材料试验规程》（JTJ/T060一98)的任务下达交通部公路科学研究院。
本次规程修订遵循了以下几个原则：(1)在现有公路工程行业标准体系的基础上，结合相关标准的修订情况和行业的特殊要求进行修订。试验方法的选取，尽量兼顾不同材料，涵盖主要种类，避免过于繁杂。(2)尽可能地采用先进标准，在考虑我国国情、行业特点的前提下，最大限度地实现与国际标准接轨，在基础试验方法上和国家标准保持一致。(3)为了便于对试验方法的理解和参数指标的应用，适当增加条文说明的信息量。本次《公路土工合成材料试验规程》修订的主要内容有：（1)术语、符号部分：在原有功能术语的基础上，补充了产品名称术语。(2)试件制备和数据处理部分：将原有“试件制备及数据整理”分为两节，一节为取样与试样准备，一节为试验数据整理与计算。(3）物理性能试验部分：修改了厚度测定方法，新增了幅宽测定方法。(4)力学性能试验部分：修改了条带拉伸试验、拉伸蠕变与拉伸蠕变断裂性能试验、直剪摩擦特性试验、梯形撕破强力试验、CBR顶破强力试验、刺破强力试验和落锥穿透试验；新增了宽条拉伸试验、接头/接缝宽条拉伸试验和粘焊点极限剥离力试验。(5)水力性能试验部分：修改了有效孔径试验（干筛法）、垂直渗透性能试验；新增了耐静水压试验、塑料排水带芯带压屈强度与通水量试验。(6)耐久性能试验部分：新增了抗氧化性能试验、抗酸碱液性能试验、抗紫外线性能试验(氙灯法和荧光紫外灯法)和炭黑含量试验。本规程由交通部公路科学研究院负责解释。希望各单位在使用中注意总结经验，及时将意见和建议函告以下单位：交通部公路科学研究院（地址：北京市海淀区西土城路8号，邮政编码：100088，电话：01062079598，传真：01062079556)或中国工程建设标准化1
公路工程土工合成材料试验规程（JTGE50—2006)协会公路工程委员会秘书处（地址：北京市海淀区西土城路8号，邮政编码：100088，电话：010—62079195，传真：010—62079195)。修订单位：交通部公路科学研究院主要起草人：夏玲玲牛开民田 波 刘 英总则
2术语、符号·
2.1术语
2.2符号
3试样制备与数据处理
T1101—2006取样与试样准备
T1102—2006试验数据整理与计算4物理性能试验··
T1111—2006
单位面积质量测定..
T 1112—2006
T1113—2006
T1114—2006
厚度测定
幅宽测定
土工格栅、土工网网孔尺寸测定5力学性能试验
T1121—2006
T1122—2006
T1123—2006
T1124—2006
T1125—2006
T1126—2006
T1127—2006
T1128—2006
T1129—2006
T1130—2006
T1131—2006
宽条拉伸试验：
接头/接缝宽条拉伸试验
条带拉伸试验·
粘焊点极限剥离力试验
梯形撕破强力试验
CBR顶破强力试验
刺破强力试验·
落锥穿透试验
直剪摩擦特性试验
拉拔摩擦特性试验
拉伸蠕变与拉伸蠕变断裂性能试验·6水力性能试验
T1141—2006
T1142—2006
T11432006
T 1144-2006
T1145—2006
垂直渗透性能试验（恒水头法）耐静水压试验·
塑料排水带芯带压屈强度与通水量试验有效孔径试验(干筛法).
淤堵试验：
公路工程土工合成材料试验规程（JTGE50—2006)耐久性能试验此内容来自标准下载网
抗氧化性能试验
T1161—2006
T1162—2006
T1163—2006
T1164—2006
T1165—2006
抗酸、碱液性能试验
抗紫外线性能试验（氙弧灯法）抗紫外线性能试验(荧光紫外灯法)炭黑含量试验(热失重法）
1总 则
1.0.1为推动土工合成材料在公路工程中的应用，规范、统一材料的试验方法，制定本规程。
1.0.2本规程适用于公路工程所应用的各类土工合成材料的性能试验。1.0.3本规程使用的仪器设备，应经相应的计量部门或检测机构检定合格，并需在使用中定期校正。
1.0.4计量单位采用国家法定的计量单位。1.0.5规程引用标准所包含的条文，通过在规程中引用而构成规程的条文。凡是注明日期的引用标准，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本规程：凡是不注日期的引用标准，其最新版本适用于本规程。1.0.6公路工程土工合成材料的性能试验，除应符合本规程外，尚应符合国家现行有关标准的规定；对本规程未作规定的试验项目，可参照国内外有关标准规定的试验方法进行，但应在试验报告中注明。公路工程土工合成材料试验规程（JTGE50—2006)2、术语、符号
2.1术语
2.1.1土工合成材料geosynthetics岩土工程和土木工程中应用的土工织物、土工膜、土工复合材料、土工特种材料的总称。
2.1.2土工织物geotextile
用于岩土工程和土木工程的机织、针织或非织造的可渗透的聚合物材料。2.1.3土工格栅geogrid
由有规则的网状抗拉条带形成的用于加筋的土工合成材料。其开孔可容周围土、石或其他土工材料穿入。
2.1.4土工网 geonet
由平行肋条经以不同角度与其上相同肋条粘结为一体的用于平面排液、排气的土工合成材料。
2.1.5土工膜geomembrane
由聚合物或沥青制成的一种相对不透水的薄膜。2.1.6土工复合材料geocomposite由两种或两种以上材料复合成的土工合成材料。2.1.7拉伸强度tensile strength试验中试样被拉伸直至断裂时每单位宽度的最大拉力。2.1.8伸长率 elongation
对应于最大拉力时的应变量，以百分率表示。2.1.9梯形撕破强力tearing strength在两夹持器内的试样呈梯形，撕破梯形试样所需的最大力。术语、符号
2.1.10刺破强力puncturing strength直径8mm的刚性顶杆以规定的速率垂直顶刺试样，直至破裂过程中测得的最大力。2.1.11CBR顶破强力CBRburststrength圆柱形顶压杆垂直顶压试样，直至破裂过程中测得的最大顶压力。2.1.12压屈强度 compressive strength塑料排水带的芯带在外力作用下抵抗压裂、倾倒破坏的能力。2.1.13当量孔径equivalent opening size用于表示网格型(如土工网、土工格栅)土工合成材料孔隙大小的指标，是将某种形状的网孔换算为等面积圆的直径。2.1.14穿透孔径amountofconepenetration规定尺寸的落锥在土工合成材料上方500mm高度处自由落下时，穿透土工合成材料的孔洞直径。
2.1.15有效孔径（0）apparentopening size能有效通过土工织物的近似最大颗粒直径，例如0g表示土工织物中90%的孔径低于该值。
2.1.16垂直渗透系数coefficient of vertical permeability水流垂直于土工织物平面，水力梯度等于1时的渗透流速。2.1.17透水率permittivity
水位差等于1时垂直于土工织物平面方向的渗透流速。2.1.18流速指数velocityindex
试样两侧50mm水头差下的流速。2.1.19梯度比gradient ratio
淤堵试验中，土工织物试样及其上方25mm土样的水力梯度与织物上方从25mm至75mm之间土样的水力梯度的比值。2.1.20排水带通水量 the discharge capacity of prefabricated band-shaped drains
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
