本标准规定了公路沿线设施用塑料制品的耐候性指标及测试方法，适用于公路户外沿线设施所用的塑料制品、玻璃纤维增强塑料制品、橡胶制品、机电设施的机箱防腐涂层，路面标线涂料制品和有机防腐涂层可参照使用。 JT/T 593-2004 公路沿线设施塑料制品耐候性指标及测试方法 JT/T593-2004 标准下载解压密码：www.bzxz.net

ICS 93.080.30
客第号：

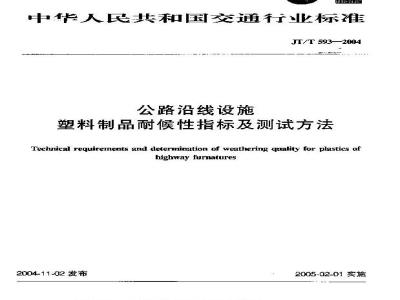

中华人民共和国交通行业标准
JT/T 5932004
公路沿线设施
塑料制品耐候性指标及测试方法Technical requirements and determination of weathering quality for plastics ofhighwayfurnatures
2004-11-02发布
中华人民共和国交通部
2005-02-01实施
范用·
现范性引用文件..
3术语及亲义
技术要发
试验本达
试验结果与评定
试整报件
JT/T5932004
JT/T 593—2004
本标准由全国交避工程设施（公路)标准化技术委员会(SAC/TC223)据出并归口本标准起草单位：交通部公路移毕研究所、交通部交通1保监理格测中心，交通部公路交通安全工程研中心。
本标准士要起草人：文元、张智勇、陆宁红、周志伟，工成虎。4
1范围
JT/T593—2004
公路沿线设施塑料制品耐候性指标及测试方法本标准现定了公路沿线设五用塑料制品的市晓性指标及测云方法，适用云公路户外拓线设施所用的塑料训破纤增语塑料制血、像胶制品、机电设施的箱防胶涂层，路而标线款料当品和有机胶腰除尽可参烈使用，
2规范性引用文件
下列文件中的案款道过在标在中引用市成为本标准的条款。见非日期的引用文件其随后所有的意改单（不他括勤必的内客或修订版均不三用本标准，然而，或喷根据本标%达成协这的各方部究是否可使片这此文件的及含展本、月总不注期的引月文件.其新改本适用丁本标准，GRT 2421:182XK)
GH/T* 2423.22
CWT 2423.33
GH/T 2423.37—1993
GRAT291N
G/T 7141
C:H/T [2000—1989
GH/T1S122.21999
GIVT 16422.3—1997
3米语及定交
立工电子产品环境试验旁2部分：试验试骏闪必雾，交变（氯化深液正02
H工电，产品坏境试验管2部众：试验方法试验V：温度变化（CB/T 2427.2220(2,1EC 60U68-2-14:1984,TTYT)向工电子产品带本不境就验规程试验K以：商浓度二氧化硫试怜方运( D s18)
电工电广产品基水环境试路程试验L：砂尘试验方法（mTDIV40046）塑料试样妆态活节和试验的标准环境29]塑料气器露战验法
塑热气验
塑料在定湿热：余件下举穿试冷方法（e0411）塑料实骏字光源暴露试验方法第2严分：能鼎（小1304892-2）9料实验光源录露成验方站第3部分：荧光紫外汀（州304892-3）列个语和定义适合卡本标准。
繁外线—冷潮试验IestofHuorescentLv-CinderkatkonEpe以荧范外绒灯作光源，模抵并强化对高分子材料为化彬响最显暂的囊外光净.并运当控制温度，成，在样而上周谢性产生挥的试，3.2
人工气候【氧灯试验lesdofcaposuretoartifiria]weathering（Xenonarelanapas lightsource以战灯作光源，慎：以开立化到达地的的H光光送，并适当惊制温度.靠度和喷水条件的试验3.3
紫外区albravloket regions
紫区分为：
UV4较技长范固为31.5nm~4X/mm
VR段液长范手为2R0m~315u
JT/T 593—2004
V-C没波段小于20”
荧光紫外灯nuorescentUvlamp
通常指波长为254nm的低乐求灯，山于加人商的共在物使转颜成较长的疲长，火光紫外灯的铭量分行床决于磷其存物产生闪发为谱和取离的扩重。3.5
辐Irradlanc
照射到表而点处面元的拍射能通盘，除以该元的血！。单位每平方米（件/）「(;B/T129.36.1—1991,定义4.7]在：辐照度即输身通节的面密要，只性制不的鼓区分市的，计同的光落选最的光化半效融养异根大，所以不应采币小同的上源作比经，
4技术要求
4.1 一般要求
4.1.1公路治线设施用整料制品附候性能，成满是4.2-4.10的要求，其他性能由供需双方初商确定，4.1.2牢外产品圾人仙用之前，应通过自然噪嘀试验，归于利司题，在设有衔出站论前，应选用人工圳速些化试验的方法格确产而的耐候性指标。4.2耐温度变变性能
将整个产是（条件2限用代表产品量特性的小样)放人温度变试险粘中（或台高温试险转和台低得试赖），产品按5.2规定的方法，在高温+70保持动后，在2mm内转移到低温-40的试验箱内保件4h，在2nu内转移奈高温试验销如此共缩环立次：试验则间标试验站束后，产品的外观应无6.1规定的获陷：力学性能保留率成大于90%，4.3耐高温湿热性能
在溢度+70%，相对湿离（98+2)%条件，，*品安5.3源定的方法，再24h为一个试验用期，共进行七个尚斯的试后，产品的外就流尤6.1规定的缺陷：力学件能保留应大于别吸4.4、耐热氧老化性能
产品按5.4定的方法试险后.金+下条件下，试验168h，产品的外视应元示6.1划定的族陷：学长第保留冲应大下80%，
4.5耐循环带需腐蚀性能
产出孩5.5切定的万污.选用严酷等级1，即经过每啦等之后在热条4下存放为一个周期，共四个周期的试验后，品光明显秀蚀现象，金构件应不红当锈点，产品的外观无6.1现定尚缺陷；力学性能保留率成大于%
4.6耐SO腐蚀性能
产品按5.6观定的方法，降过10^成质！240均试验后，应无明显绣蚀现条，余品构件成红色诱点，产足的外视应术6.就定的缺陷：力学性能保留本应大于0整，4.7耐风沙吹蚀性能
产品接5.7规定的力法，丝过每括续收牛8，停小2h火个周期.共，个周期的支验片，点无期业瞬拉现象，产品的光学性能保百率室人」8%，4.8耐紫外光瞬晒性能
产品要5.8钢定的方快.经过2000紫外灯人下速老化式验后，产是外观应无明显、粉化龟琴落解，绣划等素化现案，料的减力举性能保解来应人十即说。4.9耐血弧灯人工功速老化性能
产品按5.9规定的方法，经过人二所速老化试验积能量达到3.×10k/m试验正，产品外规应42
JT/T 583-2004
无明显趟色，粉化、潜解、诱浊等老化规象，材料的机械力学性集保留率应大于0呢，4.10 耐自然隔晒性能
产价按5.10现完的方法，经过两年上慈建册试验、产解外观无明显换色粉化、免裂，溶解、题识等考化我象，材料的机械力学性能保用率成大于如%。5试验方法
5.1—般规定
5.1.1式样制
试样原则上应从产品上莅承，政样困雅，经质检部门同意可用小样苦公.但小样处开工艺.及级与整体产品同，
5.1.2快态调市
试样进行式验前应搬照H/T的1规定的标准条件进行系少的状态调节，5.2耐通度交变试验
按GB/2423.22豹规执行。
5.3耐商温湿热试验
接心H/T12000的坏定拟行。其禁露后的处理按心B/T12000一189中55.1规定机行5.4耐热氧老化试验
接GT7141的规定热行。
5.5耐循环盐需试验
新循环益寒量验用试验箱可用专质宿环试验没各进行，已可片一台适等试验销和一户湿热式验箱的合进行，缺片：个试验用期站来后，试鉴样品需按赠（B2423.18一2000)的6.a进行换女处押其他规定按GB/T2423.13实行，
5.6耐Soh试验
按（N/T2423.33的就定执行.其中，一氧化硫气休的涨度等级选用2,即8.75m%(40时）,升摄时间2h，高温高滤时间6h。
5.7耐风沙试验
按R/T2423.37—193现定的力法试诚验条件11必行。其中，尘钩粒度分布为：a）小十1000rm点%：
）小于50099%：
小于250m占97%：
山小于200gr占90%：
5.8耐燃外光脚晒试验
按/T16422.3的规定换行。其中光源洗用UV-A340型灯，品架在34hm处光谱辐照度为0.78=0.02,/m.rm，试验条件越历签露斤式1.即车黑核标准温度60么±3么下描照露4h.然后，在依净温度503%下大福期冷就然4h为循环。5.9血弧灯人工加蚀老化试验
5.9.1试样的截取和准备条件同5.1.15..2试评的做量：总数量为块，10块作为测试样，0快压作参出样，改于置室保有：5.9.3试样的大小：代先选用mmx142un.权方彩试样多1）5.9.4试险设备：心冷瓶灯人加耐候性试验箱。5.9.5光源洗用GH/10422.2—19994.1.5方法A规定的石英金节。59.6试验条件：诚件受到光谱波长为300mm-2450mm之可拍总箱射照度为1000w/m=100W/m.低于然：的指别照本得大于1W/试性受到的拍照度的不均与性不必大下+1%试验过科中采43
JT/T 593—2004
用准续限射，周期性喷不，遗水周期为18min/102mim（喷.水时间不喷水时间，即每120min，喷水18元im：黑板温度65℃+3，吨游和灯冷却历水为比电阻大于1M2m的纯水。5.9.7累积损射能质按下式计算：×10-3
式：4一累积辐时能率，kJ/m：
F——,平动辐时照度,W/mr;
总的照射时门，
5.9.日其他规定传GB/T16422.2视行5.10自然爆脑试验
片然囊否试题接CBT3G1的现楚进行6试验结果与评定
6.1外观的评定bzxZ.net
单为疮
图1人工加速老化试验试样
对绘料：七要是就的评定，塑料和橡疫泌要时也可以进行外观评定，检生的项日主号是剂化、斑点、起泡、教纹及光泽、颜白变化（色兰）尺一稳宝性等，光泽、色差，尺寸稳完性等指标减尽量用仪器进行定量测试，
6.2力学性能及其他性能的评定
力学性能试验成片的劣化指标用非能保配率评定，定公式如下：长能保留宰=手
式中：——试验后技术参数；
——试验前收术参数。
-般像胶快料和塑科制品应测量抗拉尚度、至伸率、硬度：璃钢制品测量弯山必惠拉件强度、冲击强变；防施涂层应测盘冲击逻研者性能，柔韧性能：文必要剂规定其他性能测反项日。了·试验报告
试验报告成全少色指以下信息：a）样品来源；
b）试验方运；
试验等件：
包括光照时、冷凝啦水时门及划应的温度盘宽，麦光素外的光普插照度变血灯照射时均福照度；
d：式骏周期；
e）试验名称和亚号：
门试验样品的尺小和学备方法：2）试验设务：
包哲设各型号，规格，对于辆射等离达还应润师使用的光源和法光炎型：h）瓦验结果：
）站验口期和人员：
1CB/T 12936.1 1991
物考文献
太用能热利片术语
第一部分
JT/T 5932004
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
