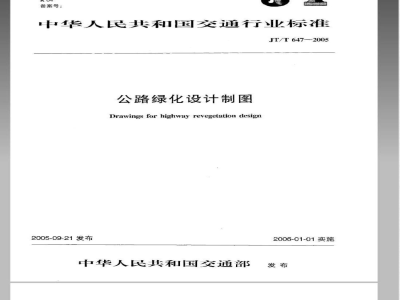

中华人民共和国交通行业标准
JT/T647-2005
公路绿化设计制图
Drawings forhighway revegetation design2005-09-21发布
中华人民共和国交通部
2006-01-01实施
规范性引用文件
一般要求
图例图示
图祥画法
建筑321—一标准查询下载险
wwwjz321.net
JT/T647-2005
.......
JT/T 647-2005
本标准出交通部公路科学研究所提出本标准由交通部科技教育司归口。前言
本标准起草单位：交通部公路科学研究所、交通部科学研究院、重庆交通科研设计院。本标准主要起草人：孟强、付美兰、向可明、路奇、梁爱学、祝亍华、魏湾。1范围
公路绿化设计制图
本标准规定了公路绿化设计制图的一股要求、图例图示和图样到法等内容。本标准适用于公路绿化设计及专业工程的手二.制图，计算机制图。2规范性引用文件
JT/T647—2005
下列文件中的条款通过木标准的用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适闭于本标准，然而，鼓就根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T50001-—2001房屋建筑制图统-标准CB50162道路工程制图标准
CJJ67风景园林图例图示标准
3一般要求
3.1工程设计中，本专业的图纸应单独绘制。3.2设计应以图样表示，不得以文字代替绘图。如需要对菜部分进行说明时.说明文字应通裕易懂、简洁明晰。有关全工程项目的问题应在设计说明书中，局部问题应注写在本张图纸内。3.3在同一个工程项日的设计图纸中，图例术语、绘图表示方法应一致。3.4在同一个工程子项的设计图纸中，签纸规格应一致，如有困难时，不宜超过两种规格。3.5图纸编号
a）规划及方案设计可采用F-××：b）初步设计采用C9-××；
e）施工图设计采用S9-××。
3.6图纸的排列
a）初步设计的图纸目录应以工程项目为单位进行编写：施工图的图纸目录立以工程单体项日为单位进行编写：
b）工程项目的图纸日录、使用标准图日录、图例、植核材料表、设计说明等，如--张图纸幅面不够使用时，可采用两张阁纸编排；）图纸图号应按下列规定编排：一总平面图在前，施工放样图、放大图、详图依次在后：各分项工程工程数量表在前，相应图纸在后3.7图纸幅面规格与图纸编排顺序8）图纸一般选用A3图幅，图纸幅面、标题栏会签栏的格式应符合GB50162的规定；b）图纸编排顺序为：
工程图纸应按分项工程顺序缩排，一般应为重点路毁或景点效果图、图纸目录，总说明书、缘化备选植物图例、公路绿化总体布置图、典型路段绿化布置示意图、中央分隔带绿化设计图、近坡植物防护设计图、护坡道（碎落台）及展高栅内侧绿化设计图、互通立交绿化设计图、消线设施缘化设计图等；各分项工程的图纸，应该按图纸内容的主次关系、遇辑关系，有序排列。1
建筑321—标准查询下载附ww：Jz321.neJT/T6472005
3.8字体及书写方法
）体及书写方法应符台GB50162的规定：b）图纸封面以及在规划阶段或单独进行方案设计时可使用艺术宁体表现图在效果。3.9图线
a）图线的宽度b，应根据图纸的类别、比例和复杂程度，按GB/T50001-2001中3.0.1的规定选用，线宽宜为0.7mm或1.0mm
1）公路绿化专业制图，常月的各种线型宜符合表1的规定。表1图
长画线
拆断线
波浪线
新建设±0.00高成的可见轮郭线1.新量国材小品装商达城，国的可见抢惑：2.场地、区域分界线、用地红线、建筑红线尺寸起止符号：3.款建国杯设施土儿X！高度以外的可见轮愿线4.绿简，地被的分界线
1.新建园路路肩、人行道、树丛、享理、花坛的可见轮就线；2.坐标网格线，医例线尺小线、引出线，条引符零，值物升梢点连线等：
5,镇充线
新注设施不可见轻&线
计剑扩建设距、建筑物、构筑物、顶留开地、铁路、道路、桥，国墙，运输设随，管线的轮就线原有设施、荒物，构荒物，道路、桥额的不可见轮穿线地形设计中十方镇挖区的零点线中心载，对称线，定位轴载
步井界线
浙儿界线
往：应根据图详中所标示的不同重点，确定不高的程组级型，如绿化总体布兰示意图的报造公路路线可费质部粗盘线线宽可为2-3mme
3.10比例
a）比例的标注应符合GB/T50001的规定；规划图及方案图的比例宜根据所选用的“路线平面缩图“的比例确定；b)
总平面图宜用1:500~1:2000
施工图宜采用1:100~1:500，面积大可分幅折设：局部平面图可采用！：200或1：100：e)
详图用1:10~1:50.一般采用1：204图例图示
4.1公路绿化设计图例图示按CJ67的有关规定执行。4.2CJ67中未规定的图例图示，宜根据该标准的原则和所列图例的规律性进行派生，图例图示的形2
象应以倚明，清听、美规为原则。4.3图例图示的尺度应根据图纸的比例，没计的深度科图面效果确定：4.4图例图示可送步用字得、数字，文字等好以补充5图样画法
5.1图图示
JT/T647~2005
5.1.1公路绿化树种图例应按公路绿化植物图例，按常绿乔木、落叶养不、常绿润木、落叶灌不.挚缘植物、草本植物的顺序分别绘制。5.1.2公路绿化精物图领图示的内容盘包括：类型，编号、中文名、学名及图例等功，如需要还应增加植物美文名（见图1）
5.2公路绿化总体布置图
中文名
Cedns--deexiara
医1公路绿化植物图例祥式
5.2.1公路绿化总体布置图宜在“路线平面缩图\基础上绘制。图例
5.2.2公路绿化总体布置图应标示山公路活线综化所包合的主要内容，如过行中央分限带绿化的路段、进行边技植物防护的路段、进行护道及弱离据内侧绿化的路设、互通立交区绿化、沿线设绿化等（见图2)。
指荐方实主续中央分质带
动坡、两高栅内侧及
沪玻道缘化
温微化
图2公路绿化总体布置图样式
5.3典型路段绿化布置示图
5.3.1典路段绿化置示意图包含断面图及相应的平图，应在“路基标准横断面图”基础上绘制。一般选取填方段、控方段半填半挖段作为绘图底图。5.3.2图面效果应方求简洁，内容表达清楚应示出进行绿化设计的位置及采用的植物种类，应区分出3
建筑321标准香海下载网ww.3元321.netJT/T647-2005
乔、灌、章（览图3）。
缘植物/200
禁缘榨物200
7512区375-30073港
15300+2×375+75
术2元
1.本图尺寸均以重米为单位。
2.括号内数字为名质达坡尺寸括号外为主质进坡尺寸。
3.本图适历行K0+000-K13+454段。4.不图仅为示意，中央分限带，离栅、护坡道及边坡象化鲍工图详见有关图纸
5.未尽事育按有关规定执行，
图3典型路段缘化布置示意图样式5.4中央分隔带绿化设计图
5.4.1应绘制中央分隔带绿化的立面图及相应平面图，产用文字简要说明该图适用的公路路段，注明路段的起迄桩号。
5.4.2明确所采用的绿化植物品种，立面图中应标注植物的高度（见图4）。单位为厘关
图4中央分隔带绿化设计立面图示例5.4.3平面图中应标注植物裁植的株距，采用百叶窗式栽植成组植物时应标注植点连线与道路中心线的夹角（见图5）。
5.4.4植物图例及中文名称列于图纸左下角区或内，简要文字说明列于图红右下角、图标上方区域内。
5.5边坡植物防护设计图
5.5.1应绘制边坡植物防护设计的法向影图及相应的剖面图。5.5.2单位面积边坡植物绿化工翟数量表列于图纸左下角区域内，要文字说明列于图纸右下角、图4
标上方区域内，
钢立柱
行准方间
图5中央分隔普续化设计平百图示例（尺寸单位：cm）5.6护坡道及隔离栅内侧绿化设计图0
JT/T 647-2005
5.6.1应绘制护坡道及隔离册内侧缘化的立面图及相应半商图.并用文字简要说明该图适用的公路路段，注明路段的起迄桩号。
5.6.2明确所采用的绿化植物种类，平面图中应标注植物栽植的株弱（见图6)。野普被
朱E50m
山山山山山面山山
千头棒
隔高珊
排水沟
护坡道
图6护坡道及隔离栅内侧绿化设计图示例单位为厘米
5.6.3植物图例及中文名称刻于图线左下角区域内，简要文字说明列于图统右下角区域内。5.7互通立交绿化设计图
5.7.1总平面图应明确退立交的路基边缘、边坡线、排水沟、商线桥，涵洞的位置及绿化用电的范围。5.7.2总平面图应随图附有绿化工程数量表，其中包含编号，中文名、学名、图例、规格、数量、备注等项内容。
5.7.3互通立交绿化施1图设计宜以立交的中心号处或各绿化区域内较明显的构造物为放样基点，开绘制坐际方格网作为施工放线的依损见图7）5.7.4植物种植工得的施工图设计宜采用中心有品心或小十字线的圆圈表示不同植物，并用细实线将较集中的司种檀物连接起来，种精点连线末端示明植物的名称及数量。成从栽植的灌木可房种植范轮廓线表示，注明植物的种类、数量、种植形式及出度等（见图8)。5.8沿线设施绿化设计图
5.8.1总平面图应准确绘制园路、水体、种植范巨以及各建筑物、构筑物的位置及外形，并注明各建筑物的名称。
5.8.2总平面图应随图附有绿化工程数量表，其中包含编专、中文名、学名、图例、规格、数量、备注等项内容。
建销321一一标准查面下载博
www.jz321-De
JT/T647-2005
放线网格
相村尘
St0.ok294+1on
图7互通立交绿化施工围设计放样点样式种植点连线
植物名称
杜鹃［10]
裁植数量
图8栖物种植施工图设计样式
5.8.3服务附属设施绿化施工图设计宜以较明显的固定建筑的角点或服务附属区的中心号处为放样基点，并绘制坐标方格网作为施工放线的依据(见图9)。放线基点
很定坐标(C,0)
3广玉
综合楼
图9服务附属设施绿化施工图设计放祥点样式5.8.4园路及铺装场地应标明材料，并应有平面图及结构做法详图。5.8.5招线设施区的园林设施如花架、花坛、水池园路铺装场地等药画法应符台GB/T50001中的有关规定。
5.8.6植物种植工程的施工图设计应符合5.7.4的规定。6bzxZ.net
