ICS 93.080.99
备案号：

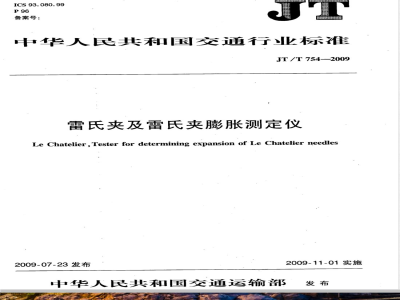

中华人民共和国交通行业标准
JT /T 754-2009
雷氏夹及雷氏夹膨胀测定仪
Le Chatelier , Tester for determining expansion of Le Chatelier needles2009-07-23 发布
中华人民共和国交通运输部
2009-11-01实施
规范性引用文件
雷氏夹的技术要求
雷氏夹膨胀测定仪的技术要求
试验方法
检验规则
标志与包装
参考文献·
JT/T754-2009
JT/T 754—2009
本标准由交通行业计量技术委员会提出并归口。本标准的起草单位：江苏省交通工程试验专用检测仪器计量检定站、无锡建仪仪器机械有限公司。本标准主要起草人：张伟强、周雨霖、鲍煜曦。范围
雷氏夹及雷氏夹膨胀测定仪
JT/T754—2009
本标准规定了水泥安定性试验用雷氏夹和雷氏夹膨胀测定仪的结构、技术要求、试验方法、检验规则、标志及包装。
本标准适用于JTG.E30—2005和JTJ270—1998中进行水泥安定性试验用雷氏夹及雷氏夹膨胀测定仪。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，ISO780:1997，MOD）3结构
雷氏夹由电镀铜合金环模和焊接在其上的两根指针组成。它通过指针的分离程度指示环模内水泥净浆的体积变化。结构如图1。
玻璃板
玻璃板
图1雷氏夹结构示意图（尺寸单位：mm）1-环模;2-指针
雷氏夹膨胀测定仪主要由测量弹性和膨胀值的两个标尺和机架组成。标尺为不锈钢或镀铬金属薄板制成，机架为铸铁铸成。结构如图2。4雷氏夹的技术要求
4.1雷氏夹弹性
自然状态下雷氏夹两根指针间距离为（10±1）mm。当一根指针的根部先悬挂在悬丝上，另一根指针的根部再挂上码时，两指针针尖的距离增加（AD）在（17.5±2.5）mm范围内。当去掉码后针尖的距离能恢复至挂码前的状态。4.2指针
指针直径为(2.0±0.2)mm，长度为（150±1)mm。JT/T754-2009
4.3环模
D151059510152025
图2雷氏夹膨胀测定仪（尺寸单位：mm）1-底座;2-模座;3-测弹性;4-立柱;5-测膨胀值标尺;6-悬臂；7-悬丝4.3.1量
壁厚为(0.5±0.05）mm，高度为（30±1)mm，内径为（30±1)mm。4.3.2开口缝宽不大于1mm。
4.3.3环模与指针联结焊弧弧长为（12±1)mm。4.4外观
电镀应光洁、无剥落，边缘焊缝和针尖无毛刺。指针应平直、对称,端部为扁尖状。4.4.2
5雷氏夹膨胀测定仪的技术要求
5.1模座
模座圆弧半径为20*?mm。
5.2膨胀值标尺
膨胀值标尺基线圆弧半径为179-2mm。5.3弹性标尺
弹性标尺基线圆弧半径为149.2mm。5.4悬丝
悬丝直径小于0.4mm。
5.5标尺
5.5.1弹性标尺和膨胀值标尺的有效尺寸范围不小于±25mm，最小刻度为0.5mm。5.5.2标尺刻度相对误差不超过±2%。5.6码此内容来自标准下载网
础码质量(300±0.1)g。
5.7外观
机架表面镀层应光亮、无剥落。标尺平整、刻线清晰、均匀。2
6试验方法
6.1试验条件
JT/T 7542009
试验室应光线充足，无振动、无腐蚀气体。被检雷氏夹和雷氏夹膨胀测定仪应保持清洁。6.2试验用仪器设备
读数显微镜：测量范围（0~6)mm，分度值不大于0.01mm；a）
半径规：半径分别为20mm和22mm；b）
直角尺：测量范围不小于150mm；c）
游标卡尺（带深度测量）：量程（0~200）mm，分度值0.02mm；d)
钢卷尺：量程（0~2)m，分度值1mm；e）
电子天平：测量范围不小于400g，分度值不大于0.01g；f
g）塞尺。
6.3雷氏夹
6.3.1弹性
用雷氏夹膨胀测定仪检测，将雷氏夹竖直放在雷氏夹膨胀测定仪的模座上，从膨胀值标尺上读出两根指针针尖的距离（d）,再将雷氏夹一根指针的根部悬挂在雷氏夹测定仪的悬丝上，另一根指针的根部挂磁码，测量此时的两根指针针尖距离（d,），去掉码后再测量两根指针针尖距离（d，），各距离重复测量两次取平均值。d，与d,应相等。雷氏夹受力后两根指针针尖距离增加值按公式(1)计算。AD = d - d
式中：AD—雷氏夹受力后两根指针针尖距离的增加值，单位为毫米（mm）；d,一—雷氏夹受力前两根指针针尖距离，单位为毫米（mm）；d2—雷氏夹受力后两根指针针尖距离，单位为毫米(mm）。6.3.2指针直径和长度
用游标卡尺测量。
6.3.3环模壁厚、高度和内径
用游标卡尺测量。
6.3.4环模开口缝宽
用塞尺测量。
6.3.5环模与指针联结焊弧弧长
用钢卷尺测量，将卷尺沿焊弧紧贴圆环放置，在卷尺上直接读出焊弧起点到终点距离。6.3.6外观
目测检查。
6.4雷氏夹膨胀测定仪
6.4.1模座圆弧半径
用半径规直接测量。
6.4.2膨胀值标尺基线圆弧半径
用游标卡尺测量模座圆弧最低端到标尺基线两端和中间共三点的基线圆弧半径，取平均值。6.4.3弹性标尺基线圆弧半径
用直角尺和游标卡尺测量。将直角尺平面紧贴立柱正面，其中二条直角边竖直对准悬丝孔的内侧，另一条量程大于150mm的直角边呈水平状态，并对准弹性标尺的零刻度，然后用游标卡尺测量悬丝孔内侧至弹性标尺零刻度基线的水平距离（S,），再用游标卡尺测出悬丝孔直径（d），悬丝孔中心线至弹性标尺零刻度基线的距离(S)按公式(2)计算。3
JT/T754—2009
s =s. +号
式中S——悬丝孔中心至弹性标尺零刻度基线的距离,单位为毫米(mm);S,——悬丝孔内侧至弹性标尺零刻度基线的水平距离，单位为毫米(mm）;d—悬丝孔直径,单位为毫米（mm）。6.4.4悬丝直径
用游标卡尺测量三点，取平均值。6.4.5标尺有效尺寸范围和最小刻度目测检查。
6.4.6标尺刻度相对误差
用读数显微镜测量，将雷氏夹膨胀测定仪平放在桌面或平台上，在标尺上选取左、中、右三个读数范围不小于5mm的区域，首先将读数显微镜置于膨胀值标尺上，沿标尺内缘选定（4~5）mm读数范围值（L）再读出该数值范围在读数显微镜上的读数（L'），然后根据公式（3）计算出该位置的刻度相对误差。
L: - L'i
式中：B读数范围的刻度相对误差，单位为百分比(%）；L雷氏夹膨胀测定仪标尺读数绝对值，单位为毫米（mm）；L—读数显微镜的读数，单位为毫米（mm）。每个区域的B，都应满足5.5.1的要求。同样可检测弹性标尺的刻度相对误差。6.4.7码质量
用电子天平测量三次，取平均值。6.4.8外观
目测检查。
7检验规则
7.1出厂检验
7.1.1雷氏夹出厂检验项目为第4章的全部技术要求。雷氏夹膨胀测定仪出厂检验项目为第5章除5.5以外的技术要求。7.1.2
型式检验
生产企业遇到下列情况之一，应进行型式检验，型式检验为第4章的全部内容。a）新产品试制或产品转厂生产时；(3)
b）产品正式生产后，其结构、材料工艺及关键的配套元器件有较大改变，可能影响产品性能时；c）正常生产时,定期或积累一定产量后；d）产品长期停产，恢复生产时；e）质量监督机构或行业管理部门提出检验要求时。7.3判定规则
7.3.1对于出厂检验，出厂检验的全部项目应达到相应的技术要求，任一项不合格，则判定出厂检验不合格。
7.3.2对于雷氏夹的型式检验，当批量不大于50件时，抽取5件；当批量大于50件时，抽取该批的，10%。若有不合格则加倍抽取，加倍抽取仍有不合格的，判定该批产品不合格。7.3.3对于雷氏夹膨胀测定仪的型式检验，当批量不大于20件时，抽取2件；当批量大于20件时，抽取该批的10%。若有不合格则加倍抽取，加倍抽取仍有不合格的，判定该批产品不合格。8标志与包装
8.1标志
8.1.1、每件雷氏夹在环模外表面应有型号和生产编号。JT/T754—2009
8.1.2每台雷氏夹膨胀测定仪应有牢固的铭牌，铭牌表面应清晰，铭牌内容应包括型号、规格、名称、制造编号、制造日期和制造厂商名。8.1.3雷氏夹和雷氏夹测定仪的包装箱上应清楚标明以下内容：a）产品型号、名称；
b）制造单位全称及电话、传真号码；符合GB/T191的“请勿倒置”、“小心轻放”等标志。c）
8.2包装
每台雷氏夹膨胀测定仪应有独立的包装，应有产品合格证、使用说明书。8.2.1
应使用定制的泡沫盒包装雷氏夹，每12件雷氏夹装一个包装盒，每个包装内应附有合格证。允许若干个包装盒集中装在包装箱内。8.2.3
JT/T754—2009
参考文献
［1］中华人民共和国行业标准JTGE30—2005公路工程水泥及水泥混凝土试验规程.北京：人民交通出版社，2005
[2］中华人民共和国行业标准
社，1998
JTJ270—1998
水运工程混凝土试验规程.北京：人民交通出版中华人民共和国
