JTG D82-2009
基本信息
标准号： JTG D82-2009
中文名称：公路交通标志和标线设置规范
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：151547983
标准分类号
关联标准
出版信息
标准价格：116.0 元
相关单位信息
标准简介
JTG D82-2009 公路交通标志和标线设置规范 JTGD82-2009 标准下载解压密码：www.bzxz.net

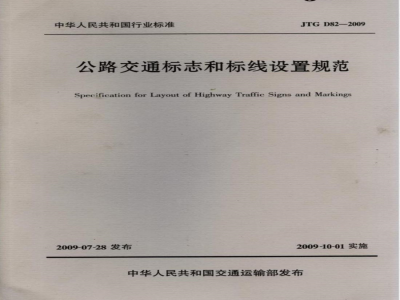

标准图片预览
标准内容
中华人民共和国行业标准
JTGD82-2009
公路交通标志和标线设置规范
Specification for Layout of Highway Traffic Signs and Markings2009-07-28发布
2009-10-01实施
中华人民共和国交通运输部发布中华人民共和国行业标准
公路交通标志和标线设置规范
Specification for Layout of Highway Traffie Signs and MarkingsJTGD82-—2009
主编单位交通部公路科学研究院批准部门中华人民共和国交通运输部实施日期：2009年10月01日
人民交通出版社
2009·北京
中华人民共和国交通运输部
2009年第28号
关于公布公路交通标志和标线
设置规范》（JTGD82—2009）的公告现公布《公路交通标志和标线设置规范》（JTGD82—2009），作为公路工程行业标准，自2009年10月1日起施行。该规范的管理权和解释权归交通运输部，日常解释和管理工作由主编单位部公路科学研究院负责。请各有关单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告部公路科学研究院，以便修订时研用。
特此公告。
中华人民共和国交通运输部
二〇〇九年七月二十八日
主题词：公路规范发布公告
交通运输部办公厅
2009年7月31日印发
为规范公路交通标志和标线的设置.满足公路使用者的交通信息需求，规范车辆行驶轨迹，促进公路交通的安全与畅通，根据原交通部交公路发「1999182号、公设技字［1999】167号、交公便字【2006】221号文件的要求，交通部公路科学研究院开展了《公路交通标志和标线设置规范》（以下简称本规范）的编制工作。本规范的编制工作遵照《中华人民共和国公路法》、《中华人民共和国道路交通安全法》等的规定，在深人调研的基础上，全面总结了我国近年来在公路交通标志和标线设置方面取得的经验，充分借鉴和吸收了发达国家的相关标准和技术，经多次修改完善形成。本规范共包括11章，分别是：
1总则：2总体要求：3警告标志：4禁令标志：5指示标志：6高速公路指路标志和其他标志：7一般公路指路标志和其他标志：8纵向标线：9横向标线：10其他标线：11标线综合应用。
请各有关单位在执行过程中，注意总结经验，若发现问题，请及时函告交通部公路科学研究院（北京交科公路勘察设计研究院，北京市海淀区西土城路8号，邮政编码：100088：电话：010-62079136），以便下次修订时研用。主编单位：交通部公路科学研究院冷杨峰宋玉才何勇孙智勇
主要起草人：刘会学杨久龄
钟纪楷
葛书芳
徐学敏
陈建云
姜明马治国
尹晓毅朱小辉
1总则
2总体要求
2.1一般规定
2.2标志版面布置
2.3标志设置位置·….
2.4标志支撑方式·
2.5标志结构设计
2.6材料要求
3警告标志·
一般规定
与公路几何线形有关的警告标志3.2
与交叉路口有关的警告标志
与路面状况有关的警告标志
与沿线设施有关的警告标志
与沿线环境有关的警告标志
3.7其他警告标志
4禁令标志
一般规定
4.2与交通管理有关的禁令标志
4.3与公路建筑限界及汽车荷载有关的禁令标志4.4与路权关的禁令标志
5指示标志
5.1一般规定
5.2与行驶方向有关的指示标志
5.3指导驾驶行为的指示标志
5.4指出车道使用目的的指示标志5.5与路权有关的指示标志
6高速公路指路标志和其他标志
6.1一般规定
《公路交通标志和标线设置规范）（JTGD82—20096.2指路标志信息的选取
6.3路径指引标志
6.4沿线信息指引标志
6.5沿线设施指引标志
旅游区标志
6.7特殊情况下指路标志的设置
7一般公路指路标志和其他标志
一般规定
路径指引标志
地点指引标志
沿线设施指引标志
公路信息指引标志
旅游区标志
7.7告示标志
纵向标线
对向车行道分界线
同向车行道分界线
潮汐车道线
车行道边缘线
左弯待转区线
路口导向线
导向车道线
禁止停车线
路面（车行道）宽度渐变段标线接近障碍物标线
铁路平交道口标线
横向标线
人行横道线
车距确认标线
9.4停止线
9.5让行线
9.6减速标线
10其他标线
公路出人口标线
停车位标线…
港湾式停靠站标线·
减速丘标线
导向箭头
路面文字标记
路面图形标记·
非机动车禁驶区标线
导流线
中心圈
网状线
车种专用车道线
禁止掉头（转弯）标记
立面标记
实体标记
突起路标
标线综合应用
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
附录1
附录J
附录K
附录L
附录M
附录N
平面交叉标线
互通式立体交叉标线
服务区、停车区标线
部分标志版面布置示例
公路上使用的警告标志·
公路上使用的禁令标志·
公路上使用的指示标志
高速公路指路标志设置示例
平面交叉预告、告知、确认标志设置流程一般公路路径指引标志设置示例对向车行道分界线设置示例
公路曲线路段确定禁止超车区的方法示例同向车行道分界线设置示例
公路车行道宽度渐变段标线设置示例接近障碍物标线设置示例
平面交叉标线设置示例
互通式立体交叉标线设置示例
《公路交通标志和标线设置规范）（JTGD82—2009）本规范用词说明
附件《公路交通标志和标线设置规范》（JTGD82—2009）条文说明总则
总体要求
警告标志·
禁令标志·
指示标志
高速公路指路标志和其他标志
一般公路指路标志和其他标志
纵向标线
横向标线
其他标线
标线综合应用
1总则
1.0.1为使公路交通标志和标线的设置科学、规范、系统，更好地满足公路使用者的出行需求，促进公路交通的安全与畅通，制定本规范。1.0.2
本规范适用于新建和改扩建公路的交通标志和标线设置。采用分段建设的同一条公路采用的交通标志和标线的设置原则和标准应保持1.0.3
一致。
1.0.4公路交通标志和标线应结合周边路网、交通、社会环境和自然环境条件设置，并与其他设施相协调。交通标志和标线应根据实际需求配合使用，其含义应相互协调、并利于公路使用者的视认。
1.0.5当采用公路交通标志和标线设置的新理论和新技术时，应对其安全和使用功能进行论证。
1.0.6公路交通标志和标线的设置，除应符合本规范外，尚应符合国家现行其他有关标准、规范的规定。
（公路交通标志和标线设置规范》(JTGD82—2009）2总体要求
2.1一般规定
2.1.1公路交通标志和标线的分类、颜色、形状、线条、字符、图形、尺寸，应符合现行《道路交通标志和标线》（GB5768）相应部分的规定。2.1.2公路交通标志和标线的设置，应以不熟悉周围路网体系的公路使用者为设计对象，为其提供清晰、明确、简洁的信息，并使其具有足够的发现、认读和反应时间。2.1.3公路交通标志和标线应在路网分析的基础上，综合考虑公路条件，交通条件、气象和环境条件等因素，根据各种交通标志和标线的功能，驾驶人的行为特征和交通管理的需要进行设置
公路交通标志和标线与城镇交通标志和标线，应相互协调。2.1.4
交通标志和标线所提供的信息，应全部与交通管理和服务有关。交通标志和标线设置条件发生变化时，应及时更换或去除。交通标志的设置应全面、系统、连续、均衡，避免信息过载、信息不足或内容相2.1.73
互矛盾、有歧义。
2.1.8连续设置的纵向或横向交通标线，应根据需要每隔10~15m设置排水缝：其他标线有可能阻水时.应沿排水方向设置排水缝。排水缝宽度可为3~5cm。2.1.9新建公路开放交通时，应根据规定设置交通标志和标线。施工或养护期间，如开放交通，应设置临时交通标志和标线。工程结束后，应及时撤除不再发挥作用的交通标志和标线。
2.2标志版面布置
交通标志的版面布置应简洁美观、导向明确、无歧义。同类交通标志宜采用同2.2.1wwW.bzxz.Net
总体要求
一类型的标志版面。设置于同一门架式、悬臂式等悬空支撑结构的各交通标志板宜统一高度和边框规格。
2.2.2公路的指路标志应采用汉字，可根据需要与少数民族文字或英文等其他文字并用。英文中的地名用汉语拼音。除特殊规定外，英文（含汉语拼音）首字母应为大写、其余小写。指路标志版面示例如附录A.1。2.2.3指路标志上使用的箭头应以一定角度反映车辆的行驶方向，如附录A.1。1门架式标志或跨线桥上附着式标志的箭头，用来指示车道的用途或行驶目的地时，箭头应向下：指示车辆前进方向面非专指某一车道时，箭头应向上：用来指示出口方向时，箭头角度应能反映出口车道的方向角度。2路侧安装的指路标志，表示直行方向的箭头应指向上方，表示转向方向的箭头应与转向车道的方向角度保持一致。上下同时出现向上和向左、向右的三个箭头时，应按向上、向左和向右的顺序排列，其中指向上、左的箭头应放置在最左侧，指向右侧的箭头应放置在最右侧：左右同时出现向上和向左、向右的三个箭头时，应按向左、向上和向右的顺序排列。
2.2.4除特殊规定外，指路标志版面中的距离宜以1km为单位，不满整数时应四舍五入。如需采用小数点后一一位数字，则该数字字高应为其他数字之半，并应与其他数字底部对齐。
2.2.5专用图形符号中的飞机等交通工具的指向应与行车方向一致。2.2.6各类交通标志的板面规格和文字大小，除特殊规定外，应根据设计速度来确定，如表2.2.6-1。使用该表时，应符合下列规定：1指路标志的板面尺寸，还应考虑字符数量、图形符号、其他文字和版面美化等因素。版面设计时，其他文字与汉字高度的关系如表2.2.6-2。2因极其重要的原因经研究论证必须缩小标志板的尺寸时，文字高度可适当减小或采用高宽比为1：0.75以内的窄字体，但不得改变版面各要素之间的相互关系：也可以采用改变版面要素的位置，如将两个较短的目的地指示放在一行来缩短标志板外部尺寸的方式等。
在这种情况下，中英文对照的版面中，英文可优先采用缩写词或取消英文。部分英文缩写词如附录A.2。
3版面为汉字、少数民族文字两种文字时，民族自治区对少数民族文字的字高和设置位置有统一规定的，应符合相关规定。4高度不同的两个设计要素相邻，可按低的高度值选择间距和行距。文字距标志边缘的距离应指距标志边框内侧的距离。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
