标准简介

本标准适用于水土保持区域治理、水土保持流域治理、水土保持生态环境建设、开发建设项目水土保持方案等项目的规划、项目建议书、可行性研究、初步设计、招标设计、施工图设计等规划设计阶段的制图。 SL 73.6-2001 水利水电工程制图标准水土保持图 SL73.6-2001 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

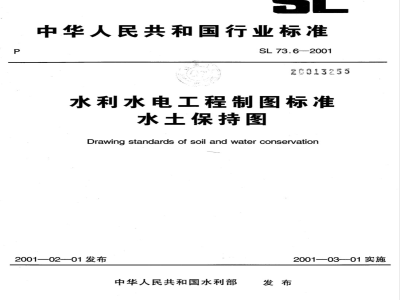

中华人民共和国行业标准
SL73.6—2001
20013255
水利水电工程制图标准
水土保持图
Drawing standards of soil and water conservation2001—02-01发布
中华人民共和国水利部
2001—0301实施
20013255
中华人民共和国行业标准
水利水电工程制图标准
水土保持图
Drawing standards of soil and water conservationSL 73.6—2001
主编单位:水利部水土保持司
批准部门:中华人民共和国水利部施行日期:2001年3月1日
中国水利水电出版社
2001北京
中华人民共和国水利部
关于批准发布《水利水电工程制图标准水土保持图》SL73.6—2001的通知
水国科[2001]】28号
根据部水利水电技术标准制定、修订计划,由水土保持司主持,以水土保持司为主编单位制定的《水利水电工程制图标准水土保持图》,经审查批准为水利行业标准,并予以发布。标准的名称和编号为:
《水利水电工程制图标准水土保持图》SL73.6—2001。本标准自2001年3月1日起实施。在实施过程中,请各单位注意总结经验,如有问题请函告主持部门,并由其负责解释。标准文本由中国水利水电出版社出版发行。二0O一年二月一日
水土保持因涉及水利、林业、农艺等诸多学科,多年来,在制图上难以形成一套行之有效的标准,无法适应水土保持日益发展的需要。为此,根据《中华人民共和国水土保持法》、《中华人民共和国水土保持法实施条例》、《开发建设项目水土保持方案编报审批管理规定》(水利部第5号令)、《水土保持综合治理技术规范》、《水土保持综合治理规划通则》、《开发建设项目水土保持方案技术规范》和《水土保持建设项目前期工作暂行规定》等法律、法规和技术规范的要求,在广泛收集了水土保持生产实践中采用的图例、图式及相关行业的各种制图、图例、图式等标准的基础上,本着简单、达意、形象、美观的原则进行筛选和创制:对SL73一95《水利水电工程制图标准》中适用于水土保持制图的部分,采取引用加说明或少量直接引用;并分总则、术语和符号、图式、图例四部分,列编为《水利水电工程制图标准水土保持图》,将其作为SL73一95的一部分出版,以满足水土保持制图的要求。
本标准解释单位:水利部水土保持司本标准主编单位:水利部水土保持司本标准参编单位:山西农业大学水土保持规划设计研究所、水利部水土保持监测中心、长江水利委员会水土保持局、陕西省水土保持局本标准主要起草人:焦居仁蔡建勤·姜德文王治国宋惠玲王禹生张大全段喜明王春红牛志明.“总则
2.术语和符号.
2.1术语
2.2符号….
一般规定·
通用图式·
综合图式
工程措施图式
植物措施图式
园林式种植工程图式
般规定
通用图例·
综合图例…
工程措施图例·
4.5耕作措施及植物措施图例….4.6园林式种植工程图例
条文说明
(5)
(5)
1.0.1为了贯彻《中华人民共和国水土保持法》及其实施条例和有关法律、法规,以及实现水土保持规划设计制图的标准化,依据《水土保持综合治理技术规范》、《水土保持综合治理规划通则》、《开发建设项目水土保持方案技术规范》和《水土保持建设项目前期工作暂行规定》等技术标准和规范的要求,特制定本标准。1.0.2本标准适用于水土保持区域治理、水土保持流域治理、水土保持生态环境建设、开发建设项目水土保持方案等项目的规划、项目建议书、可行性研究、初步设计、招标设计、施工图设计等规划设计阶段的制图。1.0.3水土保持设计图样应准确表达规划和设计的意图和实际情况,并保证图面的质量。1.0.4水土保持规划设计的图例、图式,除应符合本标准外,还应符合水利部SL73一95《水利水电工程制图标准》及国家现行的有关标准的规定。2术语和符号
2.1术语
2.1.1图例示意性地表达某种被绘制对象的图形或图形符号。2.1.2图式水土保持图所应遵循的式样。内容包括图幅、图标、图线、字体、比例以及小班注记和着色等。
2.1.3、图样、在图纸上按一定规则、原理绘制的能表示被绘制对象的位置、大小、构造、功能、原理、流程等的图。
2.1.4小班也称地块,是土地利用调查、水土流失调查、水土保持调查及规划设计时的最小单位。同一小班应具有相同的属性。2.2符号
2.2.1·本标准表4.5.3-2中树种图例的脚注或填注符号应按表2.2.1执行,表中未涉及树种的符号应先选用树种名称首字的汉语拼音的第1个字母;如有重复,再加注树种名称中第2个汉字拼音的第1个字母;如果仍有重复,采用树种名称首字的前两个字母表达。但同一类树种不得与表2.2.1中字母重复。如南洋杉属于针叶树类先选用N,无重复,即采用N,又如黄山松,选用H,与红松重复,再选用HS,与华山松重复,故选用HU。表2.2.1树种图例脚注或填注符号表名
樟子松
柏属 (其他)
湿地松
罗汉松
白皮松
华山松
针叶树种
马尾松
落叶松
思茅松
云南松
落羽杉
木麻黄
水曲柳
铁力木免费标准bzxz.net
黄连木
悬铃木
文冠果
软阔叶树种
硬阔叶树种
木本粮油树种
特用经济林树种
黄菠萝
油橄榄
“杜仲
黑荆树
续表2.2.1
山茱萸
大径竹
紫穗槐
胡枝子
竹类树种
小径竹
灌木(或小乔木)树种
火炬树
续表2.2.1
本标准表4.5.3-4中的草种图例脚注符号应按表2.2.2执行,表中未涉及的草种符号,可自行确定,原则同2.2.1。表 2.2.2草种图例脚注符号表
无芒雀麦
扁穗冰草
苇状羊茅
狗牙根
早熟禾
紫花首
沙打旺
红豆草
小冠花
草木棍
禾本科
老麦芒
苏丹草
黑麦草
狼尾草
结缕草
地毯草
紫云英
白脉根
三叶草
三野豌豆
3.1一般规定
3.1.1本标准图式应包括通用图式、综合图式、工程措施图式、植物措施图式、园林式种植工程图式(适用于开发建设项目水土保持和城市水土保持规划设计)四种类型。3.1.2通用图式除本标准所列外,其余均应遵循SL73.1一95中制图的一般规定。开发建设项目水土保持规划设计图式若有行业特殊要求,本标准不能满足时,可根据国家和行业现行有关标准和规范,结合实际情况确定。3.2通用图式
3.2.1通用图式应包括图纸幅面、标题栏、比例、字体、图线及复制图纸的折叠方法等。除标题栏应按本标准规定绘制外,其余均按SL73.1一95的规定执行。3.2.2综合图及植物措施、园林式种植工程等的平面规划设计图的图幅大小,应根据规划设计范围确定,不作严格限制,以可复制和内容完整表达为准。3.2.3标题栏绘制应符合下列要求:1图样中的标题栏(简称图标)应放在图纸的右下角,如图3.2.3-1所示。立式使用的A4图幅应为底部通栏。
标题栏
图框线
图框线
图3.2.3-1图框和标题栏
2标题栏的外框线应为粗实线,分格线为细实线。3对于A0、A1图幅,可按图3.2.3-2所示式样绘制。4对于A2~A4图幅,可按图3.2.3-3所示式样绘制。标题栏
5涉外水土保持项目规划设计标题栏,可按S73一95中图2.2.3-7式样绘制。5
95=8×
设计证号
资质证号
设计证号
资质证号
(单位名称)
(工程名称)
(图名)
图3.2.3-2标题栏(A0~A1)
(单位:mm)
(单位名称)
(工程名称)
(图名)
标题栏(A2~A4)
图3.2.3-3
(单位:mm)
6综合图式、工程措施图式、植物措施图式和园林式种植工程图式的标题栏,可根据绘制图幅的大小,按图3.2.3-2或图3.2.3-3所示式样绘制。3.3综合图式
综合图应包括水土保持分区图或土壤侵蚀分区图、重点小流域分布图、水土流失类型及现状图、·水土保持现状图、土地利用和水土保持措施现状图、土壤侵蚀类型和水土流失程度分布图、水土保持工程总体布置图或综合规划图等综合性图。3.3.2·综合图式应符合本标准通用图式的具体要求,其中图式的幅面可根据规划设计的范围具体确定,不作严格限制,以可复制和内容完全表达为准。标题栏应采取图3.2.3-2或图3.2.3-3式样。
3.3.3综合图图样中除应在图右下方的标题栏内注明图名外,可在视图的正上方用较大的字号书写该图的名称,使用字号可根据图幅大小及图样布置的具体情况确定。3.3.4综合图的比例应根据表3.3.4中的规定选用,若不能满足时,应按SL73一—95的规6
