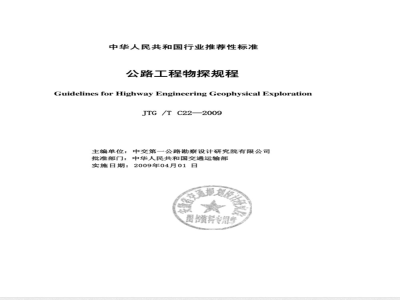

中华人民共和国行业推荐性标准公路工程物探规程
Guidelinesfor HighwayEngineering Geophysical ExplorationJTG/TC22—2009
主编单位：中交第一公路勘察设计研究院有限公司批准部门：中华人民共和国交通运输部实施日期：2009年04月01日
图书锁料专用号
中华人民共和国交通运输部　
2009年第10号
关于发布《公路工程物探规程》(JTG/TC22—2009）的公告
现公布《公路工程物探规程》(JTG/TC222009)作为公路工程行业推荐性标准，自2009年4月1日起施行。
该规程的管理权和解释权归交通运输部，日常解释和管理工作由主编单位中交第一公路勘察设计研究院有限公司负责。请各有关单位在实践中注意总结经验，如有修改意见请函告中交第一公路勘察设计研究院有限公司，以便修订时研用。特此公告。
中华人民共和国交通运输部
二O0九年三月二日
主题词：发布行业规程公告
交通运输部办公厅
2009年3月2日印发
地球物理勘探（简称“物探”）具有成本低、效率高、设备轻便等优点，在工程地质勘察中逐渐得到广泛应用。根据交通部《关于下达2000年度公路工程标准规范定额等编制和修订工作计划的通知》（交公路发[2000]722号文)的精神，由中交第一公路勘察设计研究院有限公司主持编写《公路工程物探规程》（JTG/TC22一2009，以下简称本规程）。编写组在总结我国公路工程物探技术应用的基础上，结合国外及其他行业经验，编制了本规程。
本规程由总则、术语符号、基本要求与规定、勘探内容、电（电磁）法勘探、地震波勘探、地球物理测井、放射性勘探、物探报告和物探作业安全10部分组成请各单位在使用中注意积累资料，若发现问题，及时将问题和修改意见函告中交第一公路勘察设计研究院有限公司（地址：陕西省西安市高新技术产业开发区科技二路63号，邮编710075），以便修订时研用。主编单位：中交第一公路勘察设计研究院有限公司参编单位：中交第二公路勘察设计研究院有限公司四川省交通厅公路规划勘察设计研究院湖南省交通规划勘察设计院
吉林省交通勘测设计院
福建省交通规划设计院
云南省交通规划设计研究院
主要起草人：刘运平刘晓余波杨文孝杨文锋孙斌茂何天牛陈银生吴建宁龚道平吉随旺林文太张广庆
梁世忠
鲁志强
2术语、符号
2.1术语
2.2符号
3基本要求与规定
一般规定
工作程序
勘探内容
覆盖层与特殊土勘探
基岩及其风化层勘探
软弱夹层勘探
隐伏构造破碎带勘探
滑坡勘探
采空区勘探
岩溶勘探
斜坡勘探
电(电磁)法勘探
一般规定
电测深法、电剖面法、
高密度电法
瞬变电磁法
地质雷达
地震波勘探
般规定
折射波勘探
反射波勘探
透射波勘探
瑞利面波勘探、
水域地震波勘探
水声勘探..
地脉动测试。
《公路工程物探规程》(JTG/TC22—2009）7
地球物理测井
般规定
仪器及配套设备主要技术指标和要求外业工作
内业工作
放射性勘探
适用条件
仪器的主要技术指标及要求，
外业工作。
内业工作
物探报告
般规定
说明书
物探作业安全
附录A
仪器设备管理和运输
爆炸物管理、运输和爆破作业
水上作业
测并作业
放射性作业
公路工程物探方法选用一览表
本规程用词说明
《公路工程物探规程》（JTG/TC22—2009)条文说明总则．
术语、符号
基本要求与规定
勘探内容
电（电磁)法勘探
地震波勘探
地球物理测井
放射性勘探
为统一公路工程物探技术要求，保证物探工作质量，制定本规程1.0.1
1.0.2本规程适用于任何公路工程的物探工作。总
1.0.3工程物探工作，内容应与公路基本建设程序各阶段工程地质勘察的目的和深度要求相适应，程序按准备工作、方法试验、外业生产、内业资料整理、成果报告提交开展，并与地质、钻探等专业密切协作，为工程地质勘察报告的编制提供物探资料。1.0.4公路工程物探除应符合本规程规定外，尚应符合国家和交通运输部颁发的现行有关标准、规范的规定。
《公路工程物探规程》（JTG/TC22—2009）2术语、符号
2.1术语
2.1.1地球物理勘探geophysicalprospecting根据地质体内部的各种物性差异，借助仪器对其天然场或人工场的分布与变化情况进行观测，通过综合分析研究，对地质体的地质情况进行推断、解释的勘探方法，简称“物探”。
2.1.2综合工程物探comprehensivegeophysicalmethod采用两种或两种以上物探方法相互配合，对地质体进行综合探测。2.1.3声波探测acousticprospecting在水上、地面、井中或孔间，通过探测声波在岩土体内的传播特征，来研究岩土体性质和完整性的物探方法。
2.1.4电法勘探electricalprospecting以探测对象的电性差异为基础，对地质体进行探测的物探方法，简称“电法”2.1.5直流电法D.C.electrical
method
以探测对象的直流电场为基础所进行的电法勘探，简称“直流电法”2.1.6电测深法electrical sounding在同一测点上逐次扩大供电极距，使探测深度逐渐加大，得到观测点处沿垂直方向由浅到深的地层的电性变化，并依据目的层和相邻层的电阻率差异来探测地下介质分布的电法勘探方法。
2.1.7电剖面法electrical profiling固定某一装置极距（或工作频率），沿测线观测电阻率水平方向的变化情况，并依据目的体与相邻介质的电阻率差异，来探测测线下一定深度范围内的地质情况的电法勘探方法。
2.1.8高密度电法highdensityelectricalmethod术语、符号
属直流电法的范畴，是一种阵列勘探方法，是电测深法与电部面法的组合与发展，其观测点的密度高，信息丰富，能够较详细地探测地质体在水平和垂直方向上电性变化的电法勘探方法。
2.1.9交流电法A.C.electricalmethod通过观测和研究交变电流场的分布与变化情况，对地质体进行探测的电法勘探方法。瞬变电磁法transientelectromagneticmethod2.1.10
利用人工脉冲电流，在地下激发涡流，在地面观测随时间变化的二次电磁场，以提取地下地质信息，达到勘探的目的。2.1.11地质雷达groundpenetratingradar(GPR)借助空间探测雷达原理，使用仪器向被探测物体（地质体、建筑物等）发射高频电磁波束，通过观测研究反射电磁波的时间滞后及强弱特征，来研究地质体的电磁勘探法。2地震勘探seismicprospecting
利用人工震源激发弹性波在岩土中的传播规律，来研究探测对象地质情况的物探方法。
2.1.13折射波勘探refraction survey利用地震折射波进行地震勘探的方法。4反射波勘探reflectionsurvey
利用地震反射波进行地震勘探的方法。5水域地震波勘探
seismicprospectingonwatersurface将激发接收装置放在水面或水面以下一定深度进行的地震勘探。6地震映像勘探
深seismicimageprospecting
固定激发点和接收点的间距，以较小的点距来移动激发点与接收点位置的一种地震勘探方法。
2.1.17瑞利面波勘探rayleighwavesurvey利用瑞利面波进行浅层地震勘探的方法。根据激发方式不同又分为稳态瑞利面波勘探和瞬态瑞利面波勘探。
《公路工程物探规程》（JTG/TC22—2009）2.1.18地球物理测井
geophysicallogging
借助电缆和专用仪器设备，在钻孔内对探测对象进行一系列地球物理测量，通过获取介质的各种物性参数，研究钻孔地质剖面的方法。2.1.19地震波速度测井seismicvelocitylogging利用地震波平均速度和层速度进行勘探的地球物理测井方法。跨孔法crossholemethod
利用相邻两个钻孔测定地震波在岩土体中传播速度的变化情况，对地质体进行探测的地震勘探方法。
2.1.21井斜测井driftlogging
利用井斜仪测量钻并(孔)的倾斜度与倾斜方位的测井方法，2.1.22温度测试（井）temperaturelogging利用井温仪或特制的高灵敏度温度计测量钻井(孔)中温度变化情况的测并方法。2.1.23CT成像技术computertomographytechnology利用地震波或电磁波信息进行反演计算，对地质体进行探测的物探方法。2.1.24放射性勘探radioactivitysurvey利用介质的天然(或人工)放射性特征进行勘探的物探方法。2.1.25氢气勘探emanationsurvey利用氢射气仪测量分散在岩石孔洞及裂隙或表层土境空气中氢射气的浓度进而对探测对象进行研究的一种物探方法。2.2符号
电位差：
电流：
直流电法视电阻率：
频率域电磁法视电阻率：
有效电阻率：
瞬变电磁法视电阻率；
供电电极点；
供电电极距：
观测中心点；
供电电极A点至观测中心O点的距离：供电电极B点至观测中心O点的距离：测量电极点；
测量电极距：
AB极中心点至MN极中心点的距离：瞬变电磁法的英文缩写；
发射点至接收点距离；
r方向上的电位差；
介质密度；
弹性波速度；
纵波速度；
横波速度；
瑞利波速度；
平均速度：
有效速度；
激发点双程垂直反射波传播时间：折射波临界角；
异常体埋藏深度；
读数最大值；
读数最小值：
磁探观测值；
自然伽马射线；
人工伽马射线：
介电常数；
半衰期：
吸收剂量。
术语、符号
《公路工程物探规程》（JTG/TC22—2009）3基本要求与规定
3.1一般规定
物探方法的应用应符合下列地球物理条件，3.1.1
1被测地质体或岩土体的尺度应具有相应的施工和观测条件。被测地质体或岩土体应具有足够的物性差异。2
3干扰背景不影响有效信号的观测和识别。4不利的地形、地物不致影响正常的推断、解释。3.1.2物探方法技术按下列原则选用：物探方法的选用应满足相应的地球物理条件，并宜通过方法试验确定物探技术1
参数。
当采用单一的物探方法不能达到勘探目的时，可采用综合工程物探开展工作。2wwW.bzxz.Net
3.1.3应尽可能地采用经过实践检验行之有效的物探新技术和新方法，提高公路工程物探的工作水平和质量。
3.2工作程序
物探的工作程序包括：准备工作、方法试验、外业生产、内业资料的整理和成果报告提交等步骤。
3.2.1在接受任务后，应充分收集和研究工作区既有的各种基础地质资料，必要时应进行现场踏勘，初步选择适宜的物探方法，依据勘察要求，拟订计划勘探工作量，编制工程物探工作大纲。
3.2.2在外业工作开展前或生产过程中，应结合现场情况和工程地质勘探的目的与要求，进行必要的方法试验，确定有效的工程物探工作方法和技术参数。3.2.3工程物探的外业生产应严格遵守操作程序。使用的物探仪器设备应符合公路工程物探的要求。测线、测网布设，应根据勘探的目的、要求、精度和方法综合确定。外业-6
