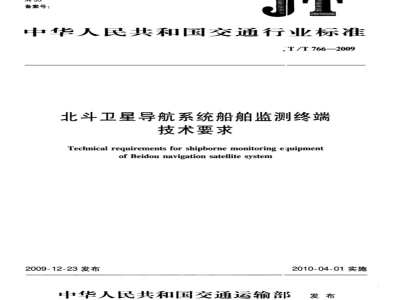

标准图片预览
标准内容
ICS 47.020.70
备案号：
中华人民共和国交通行业标准
:T/T766—2009
北斗卫星导航系统船舶监测终端技术要求
Technical requirements for shipborne monitoring equipmentof Beidou navigation satellite system2009-12-23发布
2010-04-01实施
中华人民共和国交通运输部
规范性引用文件
术语和定义、缩略语.
术语和定义
缩略语
技术要求
一般要求
结构要求
功能要求
性能要求
环境条件
安装、使用和维护
其他要求
JT/T766—2009
JT/T766-—2009
本标准由交通部信息通信及导航标准化技术委员会提出并归口。本标准起草单位：中国交通通信中心。本标准主要起草人：刘英、刘建、张毅颖、李明瑛、尚绛、王淑芳I
1范围
北斗卫星导航系统船舶监测终端技术要：JT/T766—2009
本标准规定了北斗卫星导航系统船舶监测终端的技术要求，包括一般要求、结构要求、功能要求、性能要求、环境条件及安装、使用、维护要求等。本标准适用于北斗卫星导航系统船舶监测终端的选型、使用和维护，也可作为：品研制、生产和质量检验依据。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB2312
GB/T10250
GB/T12267
GB/T17626.3
信息交换用汉字编码字符集基本集船舶电气与电子设备的电磁兼容（GB/T10250—2007，IEC6)533：1999，IDT）船用导航设备通用要求和试验办法（GB/T122671990IE（60945：1988，EQV）电磁兼容试验和测量技术射频电磁场辐射抗扰度记验（GB/T17626.3-2006,IEC 61000-4-3,IDT)
JT/T680
IEC61162
船用通信导航设备的安装、使用、维护、修理技术要求航海无线电通信设备和系统数字接口3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
北斗卫星导航系统Beidounavigationsatellitesystem具有导航定位、简短报文通信、授时功能的卫星导航系统，由空间段、地面段和用户段组成。3.1.2
监测终端monitoringequipment
用于船舶导航状态监测的北斗用户终端，具有报文通信功能，包括普通型和管理型两种：普通型可实现点对点双向通信，还具有定位功能、报警功能；管理型可实现点对多点双向通信，从而实现对普通型终端的指挥调度和用户管理。
注销服务barringservice
终端设备由于欠费或其他原因被北斗卫星导航系统终止其所注册的业务服务。3.1.4
服务频度servicefrequency
北斗用户终端连续两次向北斗卫星导航系统申请服务的时间间隔，受其在北.十卫星导航系统所注册1
JT/T766-2009
的用户等级的限制。
发射信号频率容差frequencytoleranceoftransmitingsignal实际发射信号频率与标准发射信号频率差的绝对值与标准发射信号频率的比。2缩略语
下列缩略语适用于本标准。
CDMA——码分多址移动通信技术（CodeDivisionMultipleAccess）；CCS2000-——中国大地坐标系统（ChinaGeodeticSystem2000）；DRMS-
一距离均方根值（DistanceRootMeanSquare）；全球移动通信系统（ClobalSystemforMobileCommunications）；GSM—
平均故障间隔时间（MeanTimeBetweenFailures）；平均故障维修时间（MeanTimeBetweenRepairs）；位置精度因子（PositionalDilutionofPrecision）；秒脉冲（PulsePerSecond）；
首次定位时间（TimetoFirstFix）；UTC
世界协调时（UniversalTimeCoordinated）；VHF
甚高频（VeryHighFrequency）；WGS-84-
技术要求
世界大地坐标系（WorldGeodeticSystem，1984）。4.1一般要求
4.1.1接收机应工作可靠，操作维修方便。4.1.2接收机应具有自检测功能。4.2结构要求
监测终端天线与主机为分体式设计，天线与主机间通过电缆连接。接收和发射天线从结构上应4.2.11
为一体。
4.2.2操作显示屏幕应能调节亮度，直至熄灭。4.2.3表面不应有明显凹陷、划伤、裂缝、变形等现象。表面涂层不应起泡、龟裂和脱落。金属零件不应有腐蚀和其他机械损伤。
4.3功能要求
自检与数据保持
4.3.1.1监测终端具有加电自检和工作状态巡检及初始化和状态设定功能，如遇故障应实时给出故障告警和故障类型，并通过视觉和音响或数据接口输出方式给出提示。4.3.1.2监测终端断开外电源后，应具有数据保持功能，能存储时间、位置、速度、历书、星历、通信信息等重要信息，且能通过外部命令（软件或硬件）清除存储的信息4.3.2状态监测
终端进人正常运行后，应能对以下状态进行实时监测，并通过视觉和音响进行提示：2
接收信号电平；
卫星信号锁定状态；
抑制状态；
发射状态；
供电状态；
电池容量。
停开机
JT/T766—2009
监测终端接收到北斗卫星导航系统注销服务指令后，应能自动终止通信申请，接收到开机指令后，应能恢复通信申请功能。
4.3.4管理功能
4.3.4.1用户管理
管理型终端应能对所辖用户进行注册和注销管理。4.3.4.2通信管理
管理型终端应能兼收所辖普通型终端的通信信息和向所辖普通型终端发送管理指令。4.3.5通信功能
4.3.5.1基本通信
监测终端基本通信要求：
a）具备报文输入、编辑、存储、发送、接收和显示功能；b)
通信信息发射成功后，根据设定给出视觉、音响或符号提示；接收到通信信息时，根据设定给出视觉、音响或符号提示，实时显示通信寸间、发信地址和报文；c）
通信报文中的英文字符采用ASCII码编码，汉字采用GB2312编码：湛本汉字字库应为CB2312-级字库。
4.3.5.2通信信息管理
监测终端通信信息管理要求如下：按先进先出的原则，动态存储接收通信信息，通信信息含通信时间、发信地址和通信报文，接收a)
的通信信息应人工锁定存储、解锁和删除；存储容量最多为20条数据；b)
具有接收通信信息调阅功能，调阅功能方式可按通信时间和发信地址两冲方式进行；监测终端到固定用户的报文通信，可支持移动网络、电子邮箱、传真、公共交换电话网、呼叫中心等多种通信方式。
4.3.6定位功能
4.3.6.1定位坐标
定位坐标采用CCS2000，并应能转化到WGS-84坐标。4.3.6.2自动定位
监测终端能自动、连续地计算船位、航速和航向。注销服务指令应不影响自动定位功能。4.3.6.3位置轮询
监测终端应能完成以下位置轮询功能：监测终端接到授权用户发出的位置轮询指令后，根据指令中的要求自动计算船位、航速和航向，并a)
通过通信模块发送给授权用户；当接到授权用户发出的停止位置轮询指令后，自动停止位置发送；b)
监测终端在发送定位信息成功时，应能根据设定给出视觉或音响提示。3
JT/T766—2009
4.3.6.4无定位提示
监测终端在不能定位时，应能根据设定给出视觉或音响提示。4.3.6.5定位存储
按照先进先出原则，具有动态存储最近历史定位点信息功能。4.3.6.6航路点功能
监测终端应能设置、储存航路点，并能计算出到达航路点的距离、方位、待航时间和预计到达时间。4.3.7报警功能
监测终端所具有的报警功能如下：所有监测终端均应设置遇险报警按钮，在紧急或遇险情况下，监测终端应在报警启动信号的触a）
发下向北斗卫星导航系统及管理型终端发出遇险报警信息；遇险报文中至少应包括定位时间、船舶位置和船舶标识；
监测终端应能在报警启动信号的触发下启动连续向北斗卫星导航系统及管理型终端发送位置信息，发送频度为5s，接到北斗卫星导航系统或管理型终端指令后，停止发送定位信息。4.3.8数据传输
监测终端应能透明转发外设传入的数据，不应改变其编码形式。4.3.9计算机控制显示功能
除了必备的显示控制单元外，监测终端可通过数据接口与外设进行信息交换，外接计算机配备相应的软件，可实现对监测终端的发射指令控制。计算机信息处理软件至少能在Windows系列操作系统环境中运行。
4.3.10校时功能
终端设备应设有时钟（yyyy-mm-ddhh：mm：ss），并能通过接收北斗系统时间自动校对。4.3.11“抑制”响应
终端设备应具有“抑制”响应功能。终端设备接收到北斗卫星导航系统发出的“抑制\指令后，应不再发射通信回执外的其他信号，直到“抑制”指令解除，终端被抑制时，应给出相应提示。4.3.12数据接口
监测终端应具备IEC61162和USB接口，以便于与外部设备进行数据通信。4.3.13其他通信系统数据接口
终端设备应具有其他通信系统数据接口，包括GSM、CDMA、VHF等。4.3.14保护功能
天线输人接头和主机数据输入、数据输出接口发生短暂（持续5min）短路时，不应给主机带来永久性损坏。电源应具有过流、过压、电源瞬变和偶尔极性反接的保护装置。4.4性能要求
4.4.1定位和定时单元
4.4.1.1接收天线
接收天线的性能要求：
波束宽度：俯仰方向5°~90°，水平方向0°~360°；极化方式：右旋圆极化；
圆极化轴比：不大于2；
电压驻波比：不大于1.5。
4.4.1.2接收频率
中心频率：1.2CHz~1.6GHz。
4.4.1.3频率稳定度
频率稳定度：1×10-5。
4.4.1.4接收灵敏度
监测终端接收灵敏度要求如下：JT/T7662009
在北斗卫星导航信号载波电平范围为-130dBm~-120dBm时，监测：冬端应能正常捕获；a)
b）在北斗卫星导航信号载波电平范围为-133dBm~-120dBm时，监测：冬端应能正常跟踪。4.4.1.5定位精度
在PDOP≤6条件下，定位精度应优于10m（2DRMS）。4.4.1.6速度精度
在PDOP≤6条件下，速度精度应优于0.2m/s(RMS）。首次定位时间
首次定位时间与先验信息有关，具体要求如下：未存储任何信息（冷启动），TTFF≤120s；a）
存储有日期、时间、位置和历书（温启动），TTFF≤40s；b）
存储有日期、时间、位置、历书和星历（热启动），TTFF≤30s。e）
4.4.1.8重新定位时间
北斗卫星信号短暂中断，监测终端重新捕获卫星信号并确定其初始位置的时间应不大于1s。4.4.1.9定时准确度
监测终端输出1PPS信号与UTC时间同步精度应优于50ns(RMS）。）定位数据存储能力
监测终端应能保留最近10min之内的所有定位数据。最大存储能力应不小于3000个航迹点。4.4.1.11位置、速度数据输出
监测终端应能自动、连续地计算并输出新的位置、速度信息（基于WCS-84坐标或CGS2000，可选择和互相转换），数据输出更新率至少每秒一次。4.4.2
通信单元
接收部分
接收天线的性能要求如下：
4.4.2.1.1
波束宽度：俯仰方向10°~75°，水平方向0°~360°；b)
极化方式：右旋圆极化；
圆极化轴比：不大于2；
电压驻波比：不大于1.5。
接收灵敏度：-152dBW。
4.4.2.1.23
4.4.2.1.3
4.4.2.1.4
4.4.2.1.5
4.4.2.1.6
中心频率：2.5GHz。
首次捕获时间：不大于4s。
失锁再捕获时间：不大于1s。
接收误码率：不大于1×10-5
JT/T766—2009
伪码跟踪随机误差：不大于12.5ns。4.4.2.1.7
4.4.2.2发射部分
4.4.2.2.1发射天线
发射天线的性能要求：
波束宽度：俯仰方向10°~75°，水平方向0°~360°；a)
极化方式：左旋圆极化；
圆极化轴比：不大于2；
d）电压驻波比：不大于1.5。
4.4.2.2.2中心频率
中心频率：1.6CHz。
4.4.2.2.3发射信号强度
发射信号EIRP值范围：IOdBW±1dBW。4.4.2.2.4发射信号频率容差
发射信号频率容差：不大于5×10-7。4.4.2.2.5载波相位噪声
载波相位噪声应满足：
100Hz:-60dBc/Hz;
1kHz:-70dBc/Hz;
10kHz:80dBc/Hz;免费标准bzxz.net
100kHz:-90dBc/Hz。
4.4.2.2.6发射信号载波抑制
发射信号包络峰值与发射信号载波分量值的差：不大于30dB。4.4.2.2.7发射信号带外抑制
发射信号在1580MHz~1650MHz频率范围以外的辐射功率：不大于-80dBW/4kHz。4.4.2.3通信频度
通信频度受服务频度限制（60s以上），应能通过人机界面灵活设置。4.4.2.4通信长度
单次通信长度受用户等级限制。一次通信最长不应超过60字节或相应的数据长度。4.4.2.5存储能力
终端自动存储最新通信信息应不少于20条，可选择存储重要通信信息应不少于10条。4.4.3人机交互方法
可根据需要配置显示器和键盘；也可通过标准数据接口实现人机交互，并配有可运行于普通PC机上的标准交互软件。
4.4.4动态性
载体运动速度不大于50km/h（30nmile/h）。4.4.5功耗
平均功耗：不大于10W。
4.4.6电源
在下列电源变化情况下，接收机应能正常工作：6
JT/T766-—2009
交流电源额定值：220V，50Hz偏离额定电压：±10%；偏离额定频率：±6%；直流电压额定值分别为+12VDC和+24VDC，具体的直流电源适应生参数值如表1所示。表1
标称电压
+12VDC
+24VDC
环境条件
气候环境条件
监测终端直流电源适应性参数值低电压
监测终端对气候环境条件要求如下：a)
高电压
环境温度：舱内设备-15℃~+45℃，舱外设备-35℃~+55℃；相对湿度：最高95%（+40℃）；降雨：最大为100mm/h（舱外设备）；冰冻：最大冰厚为2.5cm（舱外设备）；风：在平均相对风速达50m/s时，应正常工作（舱外设备）；喷水：舱外设备在0.2MPa压力冲水情况下，任何方向无渗漏现象；雷电：设备在船舶正常营运中所遇到的雷电环境下能正常工作。机械环境条件
监测终端抗振动要求如表2所示。表2抗振动要求
舱外设备
舱内设备
4.5.3盐雾环境条件
频率范围(Hz）
10 ~15
15 ~25
25 ~33
15 ~ 25
25 ~33
33~ 40
安装在舱室外面的结构件、部件应具有防腐蚀能力。4.5.4
霉菌环境条件
监测终端应能在船舶正常营运所产生的霉菌环境下正常工作。单位为伏
过电压
幅值（mm）
JT/T766—2009
5存储环境
存储环境要求：
环境温度：-55℃~+70℃；
湿度：98%无凝结。
安装、使用和维护
监测终端的安装、使用、维护、修理要求，应符合JT/T680规定。其他要求
平均故障间隔时间
平均故障间隔时间（MTBF）应不小于3000h。4.7.2
平均故障维修时间
平均故障维修时间（MTBR）应不大于30min。3干扰
干扰指标和检测方法符合GB/T12267和CB/T10250。4.7.4电磁兼容性
电磁兼容性应符合GB/T17626.3等级3。80
