本标准规定了防汛抗旱用图上有关防汛抗旱专题要素的符号、颜色和注记字体的等级、规格，以及使用本标准的原则、要求和基本方法。本标准适用于防汛抗旱用图中的1：5万比例尺电子地图、印刷图及其他有关图种的编制。 SL 73.7-2003 防汛抗旱用图图式 SL73.7-2003 标准下载解压密码：www.bzxz.net

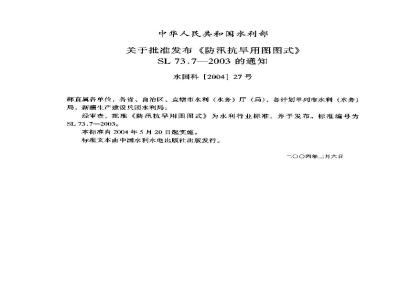

中华人民共和国水利部
关于批准发布《防汛抗旱用图图式》SL 73.7一2003 的通知
水国科【2004】27号
部直属各单位，各省、自治区、直辖市水利（水务）厅（局），各计划单列市水利（水务）局，新疆生产建设乓团水利局：经审查，批推《防汛抗旱用图图式》为水利行业标准，并予发布，标准缩号为SL73.7-2003。
本标准自2004年5月20日起实施。标准文本由中国水利水电出版社出版发行〇四年二月六日
为了水利信息化建设的需要，依据《水利水电技术标准编与规定》（SL1一2002）规定的原则，方法，编制《防汛抗旱用图图式》。《防汛抗罩用图图式》主要包括以下内容：防汛抗早用图图式编制的月的、原则，编码的对象、方法：一防汛抗早用图图式格式及图式各要素内容；一一防汛抗旱用图图式中一些问题处理说明及术语注释：—图式。
本图式为全文推荐。
本标准批准部门：中华人民共和国水利部本标准主持机构：国家防汛抗早总指挥部办公室本标准解释单位：国家防汛抗旱总指挥部办公室本标准主编单位：水利部天津水利水电勘测设计研究院本标推出版、发行单位：中国水利水电出版社本标推主要起草人：李坤刚截侬生王庆玉赵松杰黄琨李敏叶朋蒋文华庞清艳
吴礼福徐向广郑亚平
本标准审查会议技术负贵人：富曾慈本标准体例格式审查人：程光明1总则
1.0.1为实现防汛抗旱用图标准化，更好地实现水利系统内部信息资源共享，特制定本标：
1.0,2本标准适用于防汛抗早用图中的1:5万及小于1:5万比例尺电子地图、印刷图及其他有关图种的编制。
1.0.3本标准规定了防汛抗旱用图上有关防汛抗旱专题要紊的符号、颜色和注记宁体的等级、规格，以及使用本标准的原则、要求和基本方法。1.0.4防抗早用图的编制除应遵守本标准外，地理基础要素的表示应执行相关标准。1.0.5主要相关标准：
《中华人民共和国行政区划代码》（GB/T2260一1999）1:50001:10000地形图图式（GB/T5791—93）1:250001:500001=100000地形图图式(GB/T12342—90《国土基础信息数据分类与代码》（GB/T13923一1992）地图印刷规范》（GB/14511—93）1：1000000地形图编绘规范及图式》（GB/T14512—-93’1:250000地形图编绘规范及图式》（GB15944-95）《数字地形图系列和基本要求》（GB/T18315-2001）堤防工程设计规范》（GB50286—98）水利水电T.程技术术语标准》（SL26—92）水利水电T.程制图标准（S1.73.1~6-95（水利工程基础信息代码编制规定》（SL.213一98）《市国河流名称代码》（SL249—1999）国水库名称代码》（SL259—2000）中国水闸名称代码》（SL262—2000）（中国蓄滞洪区名称代码》（SL263一2000）水闸设计规范（SL.265-—2001)1
2.0.1 防汛抗早用图
2术语
flood cortrol and draught relief map用于防洪、防潮、防凌、抗旱、防风的专题地图。2.0.2专题地图
thcmatic map
差重表示一种或儿种主题要素及它们之间相互关系的地图2.0.3电子地图
electronicmap
其有地图的符号化数据特征，并能实现快速显示，可供人们阅读的有序数据集合2.0.4地图投影
map projection
按一定数学法则将地球椭球面上的点、线相应地投影到平面上的理论和方法。shcctlincsystem
2.0.5地图分幅
为了测绘、制印、管理和使用的方便，按-一定林系和规格划分地图图幅的方法。Hhasicmathematics ofmap
2.0.6地图数学基础
指使地图上各种地理要索与相应的地面景物之间保持一定对应关系的经纬网、坐标网、大地控制点，比例尺等数学要紊。2.0.7载负量
arnaunt of details
图廓内符号和注记的数量。
2.1.8注记
地图上文字和数字的通称，它与符号相配合用以说明地图各要素的名称、意义和数量特征。
2.1.9图式
cartographie: symiwl
地图中表示地物、地貌形式和特征的各种规定符号，2.0.10图倒
legend
在单张地图或地图集，排非列在图上适位置用于方便读图和使用的有关符号的解释。
2.0.11 编码
将事物或概念（编码对象）赋予有·定规律性的，易为计算机和人识别与处理的符号。
3制图一般规定
3.0.1编制图件中所应用的各项资料应经过系统的整理、综合分析和全面校核。各类图件应主题突出。
3.0.2地图数学基础。除示意图外，其他图件应标注经纬网或坐标网、比例尺，及附投影类型、坐标系、高程基准等说明：3.0.3图面配置弯图外整饰：
一一图名的字体、字大小及图名置放位罩应根据图幅幅面大小及图面整体布局确定。一应绘制内图彝。装饰性图框的设计可根据满要确定。一一一图例内容的排列应遵循一定的逻辑性，图例可置于内图廓左、右下角或左、右图框外。
编辑出版单位、日期，引用资料等暨于下图外左、右下角，图号置于上图框站左、右上角，字体及字大小可视图幅和空白部分的大小、图面整体效果确定。3.0.4幅面及分幅应根据用户的需要以及数据存情况确定。3.0.5地图要亲编码。有国标、行标的应执行其标准编码。无标准编码的要素，设计者可参照有关标难自行设计，编码原则及方法应在数据使用说明中加以说明。3.0.6数据分层。应根据制作专题地图的需要，参照有关标准划分。分层原则、分层方案应在数据使用说明中加以说明。3..7电子地图数据采集步骤及数学精度要求按有关国标执行：30.8印刷图质量要求。各色套即误差不超过0.21Tim，符号、注记，线划，面状填色应色饱满、色彩鲜明、线划清晰，分竭印刷的图幅颜色应保持一致。3
4防汛抗旱用图图式
4.1图式使用说明
4.1.1本图式规定了防汛抗享用图中各种要素的符号、注记和颜色。4.1.2使用本图式时可根据用图需要适当增补符号。4.1.3本图式中各种符号和注记的尺可依据成图幅面大小，比例尺，内容的载负量等具体情况适当放大或缩小。
4.1.4本图式中未规定的地理基础要索表示方法均以相关比例尺国家标准地图图式及测绘行业标准地图图式为准。
4.1.5本图式对同一种颜色在颜色栏分别用加色法、减色法两种构色方式加以表示。加色法R、G，B取值范围为0255。减色法CM、Y，K取值范围为～100%标准中R、G、B各值的设置，是按C、M、Y、K各值确定后：在AdabePhoushup软件中，颜色设定为“Web图形默认设量，时所示R，G，B慎。4.1.6本图式中符号颜色在制作电子地图时主色调需与本标准保持一致，颜色的色调、饱和度、亮度可作适当调整。
4.1.7本图式中大比例尺图其比例区间为1:5万~-1:10万比例尺图（包括1:5万、1:10万），中比例尺图其比例区间为1:10万1：100方比例尺图（不包括1：10万、1=100万）小比例尺图其比例区间为1：100万及更小比例尺图。4.1.8一般规定
1符号的尺寸：
11符号旁以数字标注的尺寸，均以毫米为单位：21线状符号一端的数字，单线是指其线宽，两平行线是指含线划粗的宽度，符号上需特别标注的尺寸用点线引出；3]一般情况下线划宽为0.15mm，非重直的线段其夹角为45或60°2符号的定位点和定位线：
1）简单几柯图形符号（如圆形，矩形等）为其几何图形的中心：2）宽底符号（如电视发射塔等）为其底线中心：3】儿何图形组合成的符号为下方图形的中心点或交叉点；4）不依比例尺描绘的其他符号（如桥、渡槽、船闸等）为符号的中心点；5]线状符号（如河流、道路，堤防等）为符号的中心线：3符号的方向与配置。独立地物符号除规定按真方向表示者（如水闸）外，其余均垂直南图廓线：
符号名称
a.常年河
h.时令河
c.消失河段
d.地下河段下载标准就来标准下载网
古河道
「.高水界
a.依比例尺的
b.不依比例尺的
b,大运河
h，其他运河
b，大运河
b：其施运河
CMYKRGB
线100
0174239
225250
0174239
225250
0174239
0174239
0174239
225250
简要说明
河流、溪流、运河、湖泊、水库，池塘的水涯线一般按测图时（或摄影时）的水位测定，若水位马常水位相差过大时，可加注测图尺期或根据需要以常水位测绘。视用图需要，有固定水流方向的河流、渠道应表示流向，受潮汐影响的河段需表示潮流问。1河流
河流指陆地表面宣泄水流的道，是江，河、川、溪的总称。a.常年河指常年有水的河流。常年河图上宽度小F0.4mm的，以0.1mm～0.4mml单线表示；图上宽度大于0.4mm的，用双线依比例尺表示。b.时令河指季节性有水的河流，测绘时以其新沉积物（淤泥）的上边界为水线，以单线或双线表示的标准同常年河。单线时令河符号，实部长可根据河的长度绘为0.5mm~3.0mm，空白部为0.3mm~1.0mmc.消失河段指河流流经沼泽、沙地等地区，河床不明显或地表水消失的河段。双线消失河用双排点线测绘，单线消失河用单排点线测绘。d，地下河段指河流流经地下的河段，又称暗河或伏流。描绘时圆胍绘在水流进出的位置上：
e：凸河道指地质时期或人类历史时期废弃的河道。用深蓝色虚线表示，并加注名称。f.高水界系常年雨季的商水位形成的岸线。以棕色虚线表尔2运河
运河指人工修筑的供航运、灌溉，引水，排水，给水之用的河道。运河图1宽度大于0.4mm的，依比例尺用双线表示；图上宽度小于0.4tum的，较大运河用b表示，其余运河用表示。
bl符号定位线为符号下部直线。3渠道
渠道指人工修建的供引水、排水，灌溉的水道。架道图上宽度人下0.4muⅡ的，依比例尺用双线表示；宽度0.2zmm～0.4mm的，用0.4mm单线表示；宽度小于0.2mm的，用0.2mn单线表示。
符号名称
a，常年湖
h.吋令湖
c.干河床、
干阔湖
依比例尺
山不依比例尺
h 中型
hi依比例尺
hz不依比例尺
.小型
e依比例尺
2不依比例尺
d.建筑中的
d大型
小小型
.规划的
符　号
线100
0174239
17225|250
点10070
线100
线100
线100
100j100
线100
100100
0174239
19923425
174239
0174239
224213234
237128
0174239
4湖泊
简要说明
a、湖贫及其承纳的水体称为湖泊。湖泊的湖盆是地表可截水的天然注地。b，常年湖指常年有水的潮泊，时令湖指季节性有水或断续有水的潮泊。只表示图上面积大于0.5rmm2的湖泊，有重要意义的湖泊应变大到0.5rmm?表示。非淡水的湖泊应加注水质。图上长度大于3mm的牛轭湖及狭长条状湖消，宽度大于（.4rnm的用双线表示，小于0.4rum的用单线依形状特征表示。牛轭湖指河流的自由曲流裁弯取直后，被废弃的弯曲河道淤塞成的弓形湖泊。c.干河床、干润潮指经常没水，只是在下雨或融雪后短暂时间内有水的河床或湖盆。十河床图.1宽度大于0.4mm的，依比例尺而双线表示；宽度小于0.4mm的，用单线表示。干河床符号的实部长可根据干河床长度绘为0.5mm～3.0mm，空白部为0.3mm-1.0mm.
5水库
水库指在河道、山谷、低洼地及地下透水层修建挡水坝或堤堰、隔水墙，形成集水的人工湖。
水库按库容量分大、中、小型表示。总库容量大于等于1亿m2为大型水库：总库容量大于等于0.1亿m2，小于1亿m为中型水库；总库容量大于等于0.001亿m，小于0.1亿m为小型水库。
水库图上面积人于2mm2的，依比例尺用面状符号表示；图上面积小于2mm2的，用不依比例尺点状符号表示。建筑中的水库表示其坝址及著水范围，并在水库名称下注说明注记“建筑中”，
点状符号定位点在符号几何中心，正北方间。序号
符号名称
b.二类堰
n.三类堤
a,大型水闸
半依比例尺
ai2不然比例尺
.中型水闸
a半依比例尺
不比例尺
，小型水澜
符國号
线划a15
线划0.15
线制0.15
线划0.3
100100
100100
237 28
6堤防
简要说明
堤指沿河、渠，湖或行洪区，分洪区、围垦区的边缘修筑，用以约束水流的挡水建筑物，及沿海岸修建的挡潮防浪的建筑物，海堤指沿海岸修建的挡潮防浪的堤。堤防分四类，（堤防工程设计规范》（GB50286一98）中I级、Ⅱ级堤防对应本标类堤防，亚级、级堤防对应二类堤防，V级堤防对应三类堤防，民堤对应四类堤防。
堤坡投影宽度图上大于0.5mm的依比例尺用长短线绘出，小F0.5mm的哟用短线表示。
符号定位线为符号中心线。
闻指设在河流，渠道有闻门启闭，用以调节水位和控制流量的构筑物。a，水闸指修建在河道和渠道上利用闸门控制流量和调节水位的低水头建筑物。根据《水闸设计规范》(SL265一2001)，水闸按过流量分为大型、中型、小型。过流量大于等于100m/s为大型水闸，过流量100m/s·1000m/s为十型水闸，过流量小于100in/s为小型水。人型水阑图长度大于4.0mm的半依比例尺表示，图上长度小于4.0rrm的不依比例尺表示。中型水闸图上长度大于3.0mm的半依比例尺表示，图上长度小于3.rn的不依比例尺表示：小型水闸用a表示，符号定位点为符号几何中心。
b，船闸指利用调整水位的方法，使船舶（队）顺利通过航道上集中水位藩差的一种通航建筑物。图上长度大于1.5mm的，用b，表示；图.1长度小于1.5mm的，用bz表示。符号定位点为符号几何中心。，涵闸指在逝洞进永口处装设闻门，闻门后为涵洞的水闸，又名封闭式水闸或涵管式水闸。符号定位点为符号几何中心。11
