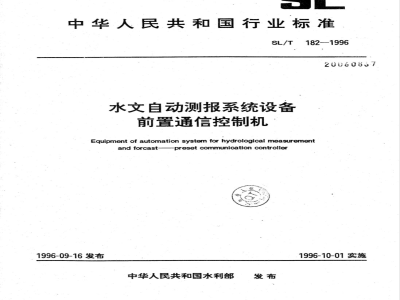

中华人民共和国行业标准
SL/T182—1996
20060837
水文自动测报系统设备
前置通信控制机
Equipment of automation system for hydrologicai measurementandforcast-
1996-09-16发布
-presetcommunicationcontroller1996-10-01实施
中华人民共和国水利部
s:/www.doc88
/p-03047338467670.html?s=rel&id=5发布
本标准根据水利部水利水电标准体系及我国的水文自动测报系统设备研制、生产、发展的需要进行编制。
当前，超短波水文自动测报系统已经得到广泛应用，前置通信控制机是系统中较为成熟的主要设备之一，特制定本标准。
本标准与SL61—94《水文自动测报系统规范》以及SL/T102--1995《水文自动测报系统设备基本技术条件》等两项标准，在技术内容上衔接、配套，在具体条文上进行了细化及补充。本标准规定的各项内容，不仅涉及标准规定的对象本身，还与SL/T180一1996《水文自动测报系统设备遥测终端机》、SL/T181一1996《水文自动测报系统设备中继机》有一定的内在联系，应配套使用。本标准由水利部机械局提出。
本标准由全国水文标准化技术委员会水文仪器分技术委员会归口。本标准由南京水利水文自动化研究所负责起草。本标准主要起草人：林剑生、康文淑、陆旭。前言
范围·
引用标准
定义：
前置机的构成
前置机的产品分类
技术要求
试验方法
检验规则
标志、包装、运输、贮存：
保修期限
1范围
中华人民共和国行业标准
水文自动测报系统设备
前置通信控制机
SL/T182—1996
Equipment of automation system for hydrological measurement-preset communication controllerandforcast-
本标准规定了水文自动测报系统设备前置通信控制机的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输、贮存等。本标准适用于超短波通信的水文自动测报系统中自动接收、处理遥测站传来信息的前置通信控制机。
2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5080.7—86设备可靠性试验
GB9359—88
SL10—89
恒定失效率假定下的失效率与平均无故障时间的验证试验方水文仪器总技术条件
水文仪器术语
SL/T102--1995
水文自动测报系统设备基本技术条件ZBY003-83
3定义
仪器仪表包装通用技术条件
本标准采用下列定义，其它定义见SL10一89。前置通信控制机（以下简称前置机）PresetCommunicationController、能自动接收、存贮遥测终端机或中继机传输的遥测站信息，并作预处理，根据需要尚可具有查询、数据显示、时钟校正、变换数据传输速率、对系统设备监控以及与其它计算机通信的数传控制设备。前置机的构成
4.1通信控制器
能自动接收下属各水文遥测站送来的信息，解调成符合RS一232标准信号，且具有使前置机与其它计算机通信的数传控制仪器。4.2·前置计算机
能实时进行数据显示、存贮、预处理等操作的计算机。5前置机的产品分类
5.1.普通型前置机
中华人民共和国水利部1996-09-16批准1996-10-01实施
SL/T.182—1996
当收到来自下属遥测站信息时，由前置机做预处理，并存贮遥测信息，定时或不定时地传输给主计算机，与主机实现数据通信。5.2查询一应答型前置机
除具备普通型前置机功能外，还能完成召测、巡测下属遥测站的任务。6＇技术要求
6.1使用环境条件
温度：+5~+45℃；
相对湿度：≤90%（十40℃时）。6.2结构
可采用箱式结构，也可采用卡式结构。6.3接口
应符合SL/T102=1995中有关规定6.4基本性能要求
6.4.1传输速率
与超短波信道调制解调器连接的串行接口，数据传输速率可采用300、600、1200bit/s。与主机连接的串行接口，传输速率一般为9600bit/s，也可采用4800bit/s。6.4.2副载波频率及偏差：：见表1。信噪比
表1．
副载波频率及偏差、个
传输速率
传号频率
6.4.3调制方式：FM-FSK。
6.4.4输入电平：100~500mV。
6.4.5误码率，Pe≤10-5。
6.4.6：输入信噪比：
空号频率
充许偏差
在误码率Pe<10-5时，不同传输速率的解调器输入信噪比见表1。6.4.7前置机内存应大于16K。
6.4.8供电方式：直流12V；电压允许波动范围一15%~十20%。6.4.9·静态值守电流（不含前置计算机）普通型：<50mA；
查询一应答型：<70mA。
可靠性指标：MTBF≥10000h。
前置机应具有防感应雷击、抗电磁干扰的措施。6.4.11.
具有超时发送强迫掉电功能。
6.4.13．运输环境适应性能：
前置机应能承受GB9359.5中规定的冲击及自由跌落等试验。2
信噪比
6.4.14：整机外观质量：
SL/T182—1996
a）印刷电路板上应无临时搭接连线及元器件引脚焊接不规范等现象存在；b）机箱及面板表面应光滑平整，无加工缺陷；c）机箱及面板等表面涂敷层、镀层应牢固，色泽均匀，并有较强的防锈蚀性能，不得有脱层、氧化起泡等缺陷；
d）机箱及面板上标志完整、美观，且整机各零部件安装应正确、牢靠，不得有松脱、变形及其它影响使用的缺陷。
6.5基本功能要求
6.5.1.普通型前置机功能
6.5.1.1具有数据存贮、键盘输入、时间、数据、状态等显示功能，能通过信道接收各遥测站发送的自报数据、人工置入数据信号，并把该信号解调成符合RS一232C标准的接口电平。同时，具有与主计算机进行双向通信的功能。
6.5.1.2具有电源信号、接收信号和通信信号指示灯，显示仪器工作状态，当参数越限时，能立即发出告警。
6.5.1.3当中心站房与中心站接收电台不在一地时，前置机能通过双向音频放大电路和通信电缆把接收电台与前置机联系起来，完成前置机所有功能。6.5.2查询一应答型前置机功能
6.5.2.1具有普通型前置机所有功能。6.5.2.2配合计算机；能向下属查询应答式遥测站发出呼叫信号和音响。7试验方法
7.1主要试验设备
a）翻斗式雨量计及雨量滴定试验装置；b）浮子式水位计；
c）高低温试验箱；
d）高温/高湿试验箱；
e）示波器、白噪声发生器、频率计等；f）直流调压器、真空毫伏计及万用表；g）误码测试仪；
h）遥测终端机2台；
i）天线、电台、微机、中继机。7.2试验要求
前置机试验，应使用合格的计量器具、测试设备以及有关的配套装置7.3·试验内容及方法
前置机试验内容及方法见表2。
表2试验内容及方法
标准章条
试验内容
调：制器
用误码测试仪输出规则码，用示波器观察调制器输出信号，信号应连续、无畸变及明显失真
用频率计测量副载波频率及偏差，应满足6.4.2要求序号
标准章条
8检验规则
试验内容
解调器输入电平
解调误码率传输速率
电压拉偏
值守电流
可靠性
抗电磁干扰
延迟时间
运输环境适应性
整机外观
普通功能
查询一应答功能
环境条件贮存条件
SL/T182--1996
表2 (完)
用误码测试仪输出规则码，调整衰减器衰减量，使被测设备刚好能解调出稳定的方波，此方波应与误码测试仪输出相同，此时送到被测设备的电平为最低输入电平，把输入电平增加到500mV，解调器输出方波应不变
用误码测试仪和噪声发生器，按被测设备规定的传输速率及输入信噪比，对误码率进行测试，其结果应满足6.4.5要求用直流调压器将工作状态下的前置机额定直流电压12V拉偏到最大允许偏差一15%～+20%，此时进行随机解调100次，其结果应正确无误
在前置机处于静态值守工作状态下，串入数字万用表，测量其消耗的静态电流，应符合6.4.9要求按照GB5080.7的规定，选取定时定数截尾试验方案，编号5：6，在野外实地进行专项试验，结果应符合6.4.10要求用电磁干扰器（或600W以上手电钻）在工作状态下的前置机旁25cm处开关冲击10次，每次持续1min，此时进行数据解调、召测、双向通信，检查结果应正确无误打开发射机，观察发射机发射指示灯，一旦发射灯亮，开始计时，当发射灯熄灭时，停止计时，之间历时应满足6.4.12要求按照GB9359.5中规定的冲击及自由跌落试验方法进行试验目测及手检应符合6.4.14要求
1)通过遥测终端机至少发送数据100次，前置机接收、解调、处理、打印，其结果应与传感器、遥测终端机记录数据一致，格式应正确
2）按系统要求联接主机及前置机，双机通信20次，主机与前置机双向通信应正常
3）按规定的操作方法，前置机应能完成下述功能：数据存贮、键盘输入、数据状态及时间显示随机或定时发出20.次查询命令，在查询一应答式终端机响应后，前置机应能正确解调查询。应答式终端机响应后发回的水文数据，在计算机上检查查询次数和响应时间以及接收打印的数据、格式应正确无误
环境条件试验包括温度试验和湿度试验以及贮存试验，分别按GB9359.5中5.3、6.3规定方法进行前置机的检验分为出厂检验和型式检验。8.1出厂检验
8.1.1凡批量生产的前置机应逐台进行出厂检验。8.1.2、出厂检验应由制造厂质量检验部门按本标准第6章表2中序号4、5、8、10、11、12等规定的方法进行。
SL/T182-1996
8.1.3每台仪器须经制造厂质量检验部门检验合格后，并附有合格证，方能出厂。8.2型式检验
8.2.1，前置机在下列情况下应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、工艺、材料有较大改变，可能影响产品性能时；c）正常生产时，定期或积累一定产量后，应周期性进行一次检验；d）产品长期停产后又恢复生产时；e）国家质量技术监督机构提出进行型式检验要求时。8.2.2型式检验由制造厂质量检验部门或上级指派的检测部门按本标准进行全部试验（不包括6.3.10)。
8.2.3型式检验的样品应从经出厂检验合格的产品中随机抽取2%～3%，但不得少于3台，若少于3台，则全检。
8.2.4，可靠性试验一般不作为型式检验项目，可通过专项试验进行，也可在系统运行或系统鉴定移交时进行统计。此内容来自标准下载网
8.2.5试验结果的评定：
型式检验中有两台或两台以上不合格时，则判该批型式检验不合格。有一台不合格时，则应加倍抽取进行不合格项目复检，其后仍有不合格时，则判该批型式检验不合格；若全部检验合格，则除去第一批抽样不合格品，该批产品应判为合格。8.2.6经过型式检验的前置机，需更换易损件，并经出厂检验合格后方能出厂。9.标志、包装、运输、贮存
9.1标志
9.1.1每台前置机应在适当位置固定铭牌或其它标志，其内容如下：a）仪器型号及名称；
b）制造厂名及商标；
c）制造日期及出厂编号。
9.1.2包装标志
在前置机包装箱的适当位置，应标有鲜明、清晰、牢固的包装标志，内容如下：a）仪器型号、名称及数量；
b）出厂编号及日期；
c）箱体尺寸（mm）：×b×h；
d）净重或毛重（kg)；
e）到站（港）及收货单位；
f）发站（港）及发货单位；
g）标志“切勿倒置”、“切勿受潮”、“精密仪器”、“小心轻放”等字样及相应图案等。9.2包装
9.2.1每台前置机在出厂前均必须按ZBY003中防震、防潮及防尘等包装要求进行包装。此外，箱内可填衬以可发性聚苯乙烯泡沫塑料（或纸花）等缓冲材料用于减震。9.2.2随同每台仪器装箱的有关技术文件如装箱单、产品合格证书、操作维护说明文件等应齐全，并以塑料袋封装。
9.3运输
按规定要求包装的前置机一般应能适应各种运输方式，但在运输过程中不得有暴晒、雨雪浸蚀以及强烈的超常规振动及冲击等现象。9.4贮存
SL/T-182-1996
包装状态下的前置机一般应能适应以下贮存环境条件：a）购存温度：一40～+60℃；
b）相对湿度：≤90%（40℃时)；c）叠放高度不宜过高；
d）贮存场所附近无酸性、碱性及其他腐蚀性物质存在10
保修期限
仪器自发货之日起一年内，凡属生产质量问题，制造厂应无偿地进行维修或更换。中华人民共和国
行业标准
水文自动测报系统设备
前置通信控制机
SL/T182—1996
中国水利水电出版社出版、发行（北京市三里河路6号：100044)北京市朝阳区小红门印刷厂印刷880×1230毫米
16开本0.75印张，14千字
1996年12月第一版
1996年12月北京第一次印刷
印数001—600册
1580124·40
定价4.00元
