JT/T 832-2012 LED发光强度测试仪
JT/T832-2012
标准压缩包解压密码：www.bzxz.net

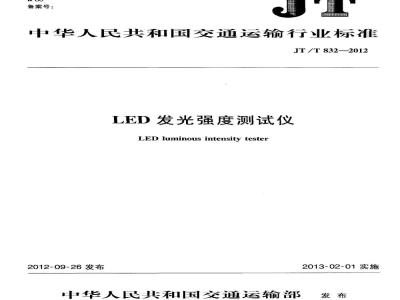

标准图片预览
标准内容
ICS03.220.20;93.080.99
备案号：
中华人民共和国交通运输行业标准JT/T832-2012
LED发光强度测试仪
LEDluminousintensitytester
2012-09-26发布
中华人民共和国交通运输部
2013-02-01实施
规范性引用文件
术语和定义
结构与分类
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T832-—-2012
本标准按照CB/T1.1-2009给山的规则起草。JT/T832—2012
本标准由全国交通T程设施（公路）标准化技术委员会（SAC/TC223）提出并归口本标准起草单位：交通运输部公路科学研究院、国家交通安全设施质量监督检验中心。本标准参加起草单位：北京中交华安科技有限公司。本标准主要起草人：杨勇、朱传征、白媛媛、李伟、王晓、张帆，Ⅲ
1范围
LED发光强度测试仪
JT/T832—2012
本标准规定了LED发光强度测试仪的术语和定义、结构与分类、技术要求、试验方法、检验规则以及标志、包装、运输和储存。
本标准适用于单管LED器件发光强度测试仪产品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
JJG124
JJC（交通）103
JJF1150
3术语和定义
包装储运图示标志
电流表、电压表、功率表及电阻表LED发光强度测试仪
光电探测器相对光谱响应度校准规范下列术语和定义适用于本文件。3.1
光谱光视效率luminousefficiency光谱不同波长的能量对人眼产生感觉的效率。3.2
LED平均发光强度
averageLEDluminousintensity
照射在离LED一定距离处的光度探测器上的光通量与由探测器构成的立体角的比值。3.3
光轴opticalaxis
最大发光（或辐射）强度方向中心线（图1）。3.4
机械轴
mechanicalaxis
通过发光面几何中心的法线（图1）。3.5
半强角half-intensityangle
发光强度为最大发光强度光轴方向一半时，测量轴与最大发光强度光轴的夹角（图1）。1
JT/T832—2012
偏差角deviation angle
在发光强度分布图形中，最大发光强度光轴与机械轴之间的夹角（图1）。2
说明：
-机械轴；
光轴；
偏差角；
半强角。
图1LED发光强度测试参数示意图配光曲线distributioncurve
配光是光源的光强在空间的分布，通常将发光体被某一平面截割所得曲线称为配光曲线。4
结构与分类
4.1结构
LED发光强度测试仪由光度探测器、光路系统、样品台、恒流源、数据处理及控制单元等部分组成。4.2分类
4.2.1LED发光强度测试仪按功能分为仅能够测试LED样品法线发光强度的IED法线光强测试仪和可测试LED样品半强角、偏差角、配光曲线等参数的LED光强综合测试仪。4.2.2LED发光强度测试仪按被测试LED额定功耗分为常规LED发光强度测试仪和大功率LED发光强度测试仪。
5技术要求
5.1适用条件
环境温度：+15℃~+35℃。
相对湿度：不大于80%。
5.2一般要求
JT/T832—2012
5.2.1LED发光强度测试仪各组成部分表面应光滑平整，无明显凹凸变形，边角过渡圆滑；金属构件防护层色泽均匀，无划伤、裂痕等。5.2.2测试仪样品台和光路系统内表面需做减反射处理并设置适当的消杂散光光阑。5.2.3光探测器需配置漫射片或积分球形式的余弦修正器件，以保证测量的稳定可靠。5.2.4测试仪的功能键、按钮、开关、读数单元的设置应符合人机工程学的特点，以方便使用，不应存在可能引起误操作的缺陷。
5.2.5使用交流电源供电的测试仪，其机壳应连接安全保护地线，并采用单向三线插头连接到电源上，不应存在影响人身安全的缺陷。5.2.6测试仪应可快速预热达到稳定状态，预热时问不大于15min。5.3测量几何条件
5.3.1测量距离
5.3.1.1被测LED器件壳体前端与光度探测器接收面之间的距离（图2）应至少满足316mm和100mm中的一种。
5.3.1.2LED发光强度测试仪的样品台或光度探测器应可调节，LED器件发光面到光度探测器接收面的距离应符合5.3.1.1中的要求；用于测试大功率LED的测试仪，其样品台应满足测试带有散热装置或恒温装置大功率LED的需要。
5.3.2测试角度
5.3.2.1LED法线光强测试仪的样品台所固定被测试样品机械轴方向与光度探测器中心法线方向的夹角（图2）应不大于0.1°。
5.3.2.2LED光强综合测试仪的样品台应符合以样品摆放中心位置为轴心，以垂直光度探测器法线方向为轴做不小于-90°～+90°转动的要求，角度分辨率不低于1°转角角度偏差不大于±0.5°I
说明：
被测试LED；
2-—夹角；
3—机械轴；
5.4光学性能
5.4.1光度探测器
测量轴（光度探测器法线）；
一光阑；
6——光度探测器。
图2LED发光强度测试仪原理示意图光度探测器光谱灵敏度在被测器件发射光谱波长范围内应符合CIE标准光度观测者相对的光谱光视效率函数V(2），V(2)修正误差不大于3%。3
IKAoNiKAca
JT/T832—2012
5.4.2光度探测器接收面积
LED发光强度测试仪的光度探测器宜采用可拆卸形式，有效接收面积应为100mm5.5电学特性
5.5.1具有工作电流输出功能的LED光强测试仪应配备有量程和精度满足测试需求的恒流源，其输出的直流电流大小连续可调，并可通过数字或指针形式显示实时输出电流值。5.5.2恒流源精度
用于为被测试LED提供工作电流的恒流源精度应在0.5级以上。5.6计量学特性
测量范围
5.6.1.1常规LED发光强度测试仪：1mcd~50cd。5.6.1.2大功率LED发光强度测试仪：1mcd~200cd。5.6.2相对示值误差
LED发光强度测试仪相对示值误差：±8%。5.7电气性能
5.7.1电源适应性
产品应适应电网波动要求，在以下条件下应可靠工作：一交流电压：220×（1±15%）V；—频率：50×（1±4%）Hz
5.7.2绝缘电阻
测试仪的电源接线端子与机壳的绝缘电阻应不小于100M2。5.7.3电气强度
在测试仪的电源接线端子与机壳之间施加频率50Hz、有效值1500V的正弦交流电压的条件下，历时1min，应无火花、闪络和击穿现象，漏电电流不大于5mA。6试验方法
6.1试验条件
一般情况下，应在下列试验条件下，对LED发光强度测试仪进行测试：一环境温度：23℃±2℃；
一相对湿度：50%±5%。
6.2一般要求项目
用目测和手感方法逐项检查。
6.3测量几何条件
在进行型式检验时，应审查设计和加工图纸，计算和测量零件和装配件的误差是否符合几何条件的要求。
6.4光学性能
6.4.1光度探测器光谱灵敏度按JJF1150执行。4
JT/T832—2012
6.4.2测量面积：用分度值不大于0.01mm的读数显微镜测量光度探测器有效接收面的边长或直径，取三次以上的测试结果平均值计算光度探测器有效接收面积。6.5电学特性
恒流源直流电流输出精度按JJG124执行。6.6计量学特性
计量学特性的试验方法按JJG（交通）103执行。6.7电气性能
6.7.1电源适应性
6.7.1.1电压波动试验：用自耦变压器或可调交流电源对设备进行供电，频率恒定在50Hz，测试电压分别为185V→200V→220V→240V-→255V→240V-230V→210V→185V。每调整到—挡电压并稳定后，都分别开启和关闭被测设备电源开关，检查功能是否正常。6.7.1.2频率波动试验：用变频交流电源对设备进行供电，电压恒定在220V，调整变频交流电源的输出频率，分别为50Hz→51Hz→52Hz→50Hz→49Hz→48Hz→50Hz。每调整到—挡频率并稳定后，都分别开启和关闭被测设备电源开关，检查功能是否正常。6.7.2绝缘电阻
用精度1.0级500V的兆欧表在电源接线端子与机壳之间测量。6.7.3电气强度
用精度1.0级的耐电压测试仪在电源接线端子与机壳之间测量。7
检验规则
7.1LED发光强度测试仪产品的检验分为型式检验和出厂检验，检验项目见表1。表1LED发光强度测试仪检验项目一览表序号
一般要求
项目名称
测量儿何条件
接收器的V(A)函数
光度探测器接收面积
电学特性
计量学特性
电源适应性
绝缘电阻
电气强度
注：V为检验项目，×为不检验项目。技术要求
检验方法
IKANiKAca
型式检验
出厂检验
JT/T832—2012
若检验中出现任意一项不合格，即判该测试仪不合格。7.2
凡有下列情况之一时，应进行型式检验：新产品试制定型鉴定或老产品转厂生产；a）
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：产品停产半年以上，恢复生产时；正常批量生产时，每年一次；
国家质量监督机构提出型式检验要求时。8标志、包装、运输和储存
8.1标志
8.1.1铭牌
每台仪器应在明显位置设有铭牌，铭牌上应有以下内容：生产企业名称、地址及商标；
产品名称及型号规格：
输人额定电压、额定电流；
其他必要的技术数据；
质量；
产品编号；
制造日期；
测试范围和相对示值误差。
包装标识
包装储存标识应符合GB/T191的有关规定，应标有“怕雨”、“易碎物品”等字样或标志，还应在产品包装箱上印刷以下内容：
生产企业名称、地址及商标；
产品名称及型号规格：
质量：×××kg；
外形尺寸：长×宽×高；
包装储运图示标志：
仪器编号。
8.2包装Www.bzxZ.net
仪器应使用工程塑料等材质坚固的包装箱，箱内用聚氨酯泡沫缓冲，仪器在包装箱内应牢固可靠，能适应常用运输、装卸工具的运送及装卸。8.2.2仪器包装箱内应随带以下文件：a)
仪器型式鉴定合格证复印件；
仪器检定合格证或校准证书；
测量原理图；
仪器校准、维护、使用说明书；设备及附件清单；
其他有关技术资料。
8.3运输
JT/T832—2012
包装好的产品可用常规运输工具运输，运输过程应避免剧烈振动、雨雪淋袭、太阳久晒、接触腐蚀性气体及机械损伤。
8.4储存
产品应储存于通风、干燥、防尘、无酸碱及腐蚀性气体的专用仪器仓库中，周围应无强烈的机械振动、冲击及强磁场作用。
TIKAONiKAca-
(100011
交通运输行业标准
LED发光强度测试仪
JT/T832—2012
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
开本：880×1230
01/16印张：0.75
2013年1月第1版
学数：18千
2013年1月第1次印刷
统书号：15114·1792
定价：10.00元
版权专有
有侵权必究
举报电话：010-85285150
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
