JT/T 847-2013 塑料隔离墩
JT/T847-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

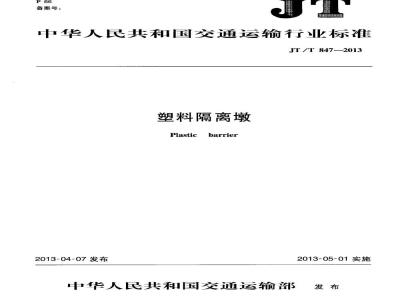

ICS93.080.30
备案号：
中华人民共和国交通运输行业标准JT/T847-—2013
塑料隔离墩
Plastic
2013-04-07发布
barrier
2013-05-01实施
中华人民共和国交通运输部
1范围
规范性引用文件
产品分类、结构及型号
技术要求
试验方法
检验规则
标志、包装、运输及储存
JT/T847-—2013
JT/T847-—2013
本标准按照GB/T1.1-—2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准主要起草单位：交通运输部公路科学研究院、国家交通安全设施质量监督检验中心、安徽省高速公路路政支队。
本标准参加起草单位：江门市绿旗行警示材料科技有限公司。本标准主要起草人：马学锋、尹东升、徐远明、沈洋、陆宇红、何京一、张伟、王玮、任娟、彭雷、李丹、张帆、苏家祺、徐东、王璇。
1范围
塑料隔离墩
JT/T847-—2013
本标准规定了塑料隔离墩的技术要求、试验方法、检验规则以及标志、包装、运输及储存。本标准适用于设置在各种公路沿线、交叉口、收费站、施工区域等处，可以独立使用，也可以连接使用，由聚乙烯材料制造的塑料隔离墩。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191下载标准就来标准下载网
CB/T 1043.1
GB/T1842
GB/T2411
GB/T2918
GB/T5470
GB/T66712001
GB/T8802
GB/T8804.1
GB/T 8804.3—2003
GB/T8806
GB/T11115
3产品分类、结构及型号
3.1产品分类
包装储运图示标志
塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验塑料聚乙烯环境应力开裂试验方法塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）塑料试样状态调节和试验的标准环境塑料冲击法脆化温度的测定
热塑性塑料管材纵向回缩率的测定热塑性塑料管材、管件维卡软化温度的测定热塑性塑料管材拉伸性能测定第1部分：试验方法总则热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材塑料管道系统塑料部件尺寸的测定聚乙烯(PE）树脂
根据塑料隔离墩的壁厚的不同，分为三个类型：-A型，壁厚不低于3mm；
-B型，壁厚不低于2.5mm；
-C型，壁厚不低于2mm。
3.2产品结构
产品示意图如图1所示。
3.3产品型号
塑料隔离墩型号的表示方法如下：1
JT/T847-2013
口X口X
说明：
塑料隔离墩上项宽；
一塑料隔离墩下底宽；
-塑料隔离墩高度；
塑料隔离墩长度；
4技术要求
一般要求
4.1.1原材料
类型，A、B或C：
高度，单位为毫米（mm）：
长度，单位为毫米（mm）：
塑料隔离墩。
连接销；
一排水口；
连接槽；
装水口。
图1塑料隔离墩示意图
塑料隔离墩的主料采用高密度聚乙烯树脂，应符合CB/T11115规定的高密度聚乙烯树脂的技术要求。
2外观质量
外观颜色均匀--致；塑料隔离墩表面应平整、均匀、光滑，无塌陷、坑凹、孔洞、撕裂痕迹及杂质麻点2
TiKAoNiKAca
等缺陷；截开断面无气泡、裂痕；塑料隔离墩紧密，无脱开现象。4.2规格尺寸
A型塑料隔离墩的规格尺寸见表1。表1
注1：产品最小壁厚不低于3mm。注2：表中的尺寸数值均为标称值。4.2.2
A型塑料隔离墩规格尺寸
B型塑料隔离墩的规格尺寸见表2。表2
注1：产品最小壁厚不低于2.5mm。注2：表中的尺寸数值均为标称值。高
B型塑料隔离墩规格尺寸
C型塑料隔离墩的规格尺寸见表3。表3
注1：产品最小壁厚不低于2mm。注2：表中的尺寸数值均为标称值。上
C型塑料隔离墩规格尺寸
JT/T847—2013
单位为毫米
单位为毫米
单位为毫米
JT/T847-2013
塑料隔离墩的物理化学性能
塑料隔离墩的物理化学性能应符合表4的规定。表4塑料隔离墩的物理化学性能
5试验方法
外壁硬度（H,）
拉伸屈服强度（MPa）
断裂伸长率（%）
冲击强度（kN/m2）
纵向收缩率（%）
维卡软化温度（℃）
脆化温度（℃）
低温-20℃
耐环境应力开裂（48h，失效数）（%）5.1状态调节和试验环境条件
技术指标
≥350
≥250
试样应按GB/T2918的规定在（23±2）℃条件下进行状态调节24h，并且在此条件下进行试验。5.2外观
在正常光线下，用肉眼直接观察。5.3塑料隔离墩尺寸
尺寸测量按GB/T8806的规定，长度用分度值为1mm的卷尺测量，外径用分度值为0.02mm的游标卡尺测量，壁厚用分度值为0.01mm的壁厚千分尺或游标卡尺测量。5.4物理化学性能
5.4.1外壁硬度
将长度100mm的塑料隔离墩试样紧密套在外径适当的金属棒上，放置在D型邵氏硬度计正下方，按GB/T2411规定的方法，读取试验的瞬时硬度为测量结果，共进行五次，取其算术平均值为测量结果。
5.4.2拉伸屈服强度及断裂伸长率试样形状应符合GB/T8804.3—2003中类型2的规定，用冲裁的方法从管材上截取三个试样。试验按CB/T8804.1的步骤进行，试验速度为（100±5）mm/min。取三个有效试验的算术平均值作为测试结果。者无明显届服点时，以最大拉伸强度为试验结果。5.4.3冲击强度
冲击强度试验按CB/T1043.1的规定进行。4
TiKAoNKAca
5.4.4纵向收缩率
JT/T847-2013
纵向收缩率试验按GB/T6671一2001方法B进行，取三段长度（200±5）mm的塑料隔离墩，标距100mm，烘箱温度（110±2）℃。5.4.5维卡软化温度
维卡软化温度试验按CB/T8802的规定进行。5.4.6
6脆化温度
脆化温度试验按GB/T5470的规定进行。5.4.7耐环境应力开裂
试验样品可从塑料隔离墩上直接截取。刻痕深度：壁厚不大于3.5mm时为0.65mm，大于3.5mm时为0.80mm。
试验溶剂：使用质量浓度为20%的重辛基苯基聚氧乙烯醚[TX-10]水溶液。试验温度：50℃。
试验按CB/T1842的规定进行。
6检验规则
6.1检验分类
产品的检验分为型式检验和出厂检验，产品通过型式检验合格后，才能批量生产。6.2型
型式检验
型式检验需每两年进行一次，如有下列情况之一时，也应进行型式检验：新设计试制的产品；
正式生产过程中，如原材料、工艺有较天改变，可能影响产品性能时：c)
出厂检验结果与上次型式检验有差异时；d）
国家质量监督机构提出型式检验要求时。6.2.2
型式检验应在生产线终端或生产单位成品库内抽取两个样品，进行第4章全部性能检验。6.2.3判定规则
型式检验时，若有任何一项指标不符合标准要求，则需在同批产品中重新抽取双倍试样，对该项目进行复验。若复验结果仍然不合格，则判定该型式检验为不合格，反之判定为合格。6.3出厂检验
6.3.1一般要求
产品需经生产单位质量部门检验合格并附产品质量合格证明。6.3.2组批
同一批号树脂、同一配方和同一工艺生产的同一规格的塑料隔离墩可组为一批，一般不大于10000个。
JT/T847-2013
出厂检验项目
出厂检验项目为4.1和4.2。
7标志、包装、运输及储存
7.1标志和包装
塑料隔离墩应有包装，具包装应能保证在正常运输和存放过程中不进杂物，并具有短期抗紫外光辑射的能力；标志应符合GB/T191的有关规定。7.2运输
塑料隔离墩在运输时，不得受剧烈的撞击、摩擦和重压。7.3储存
塑料隔离墩储存应防止利器刮碰，存放场地应平整，堆放应整齐，存放场地应设置明显的“禁止烟火”标志。
7.4产品随行文件
7.4.1每批塑料隔离墩应附有一张制造标签和一张合格证标签，每批还应提供产品使用说明书。7.4.2制造标签主要内容应包括：产品标记、生产日期、批号、盘号、产品标准号、生产企业名称和联系地址等。
7.4.3合格证标签主要内容应包括：合格证、检验人员代号和检验日期等。7.4.4产品使用说明书中应给出塑料隔离墩的极限使用条件、使用方法和注意事项。6
iKAONiKAca-
(100011
中华人民共和国
交通运输行业标准
塑料隔离墩
JT/T847--2013
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
开本：880×1230
印张：0.5
字数：11千
第1版
2013年5月
2013年5月
第1次印刷
统书号：15114：1827
定价：10.00元
侵权必究
版权专有
举报电话：010-85285150
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
