ICS93.040
备案号：

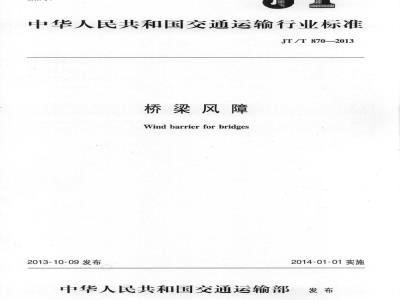

中华人民共和国交通运输行业标准JT/T870-2013
桥梁风障
Wind barrier for bridges
2013-10-09发布
中华人民共和国交通运输部
2014-01-01实施
规范性引用文件
术语和定义
分类、型号、结构形式及规格
技术要求
试验方法
检验规则
8标志、包装、运输和储存
附录A(规范性附录）
UV层厚度检测方法
JT/T870--2013
JT/T870-—2013
本标准按照CB/T1.1—2009给出的规则起草。本标准出中国公路学会桥梁和结构工程分会提出并归口。本标准主要起草单位：浙江省交通工程建设集团有限公司、杭州市市政工程集团有限公司、中交公路规划设计院有限公司。
本标准参加起草单位：浙江华帅特塑业科技有限公司、同济大学建筑设计研究院（集团）有限公司。本标准主要起草人：冯康言、童斌华、范厚彬、朱培良、周松国、朱益平、付锐锋、高金康、孔万义、应跃龙、强家宽、周联英、殷根华、罗刚、吴益梅、王达磊、高剑、陈军、邓广繁、陈小亮、顾林华。I
1范围
桥梁风障
JT/T870—2013
本标准规定了桥梁风障的分类、型号、结构形式及规格、技术要求、试验方法、检验规则、标志、包装运输和储存等。
本标准适用」共挤UV聚碳酸酯（PC）耐力板和聚甲基丙烯酸甲酯（PMMA）板制作的桥梁风障，其他材料制作的桥梁风障可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用」本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1036塑料30℃~30℃线膨胀系数的测定石英膨胀剂法CB/T1040（所有部分）塑料拉伸性能试验方法GB/T1040.2
GB/T1041
塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件塑料压缩性能的测定
GB/T 1043.1
塑料简支染冲击性能的测定
第1部分：非仪器化冲击试验
GB/T1220
不锈钢棒
GB/T1228
GB/T1229
GB/T1230
GB/T1591
钢结构用高强度大六角头螺栓
钢结构用高强度大六角螺母
钢结构用高强度挚圈
低合金高强度结构钢
GB/T 1634.1
GB/T1634.2
GB/T2103
GB/T2410
GB/T3140
GB/T3512
GB/T4240
GB/T7134
GB/T9341
GB/T10294
GB/T14370
魏料负荷变形温度的测定第1部分：通用试验方法塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料钢丝验收、包装、标志及质量证明书的般规定透明塑料透光率和雾度的测定
纤维增强塑料平均比热容试验方法硫化橡胶或热塑性橡胶热空气加速老化和耐热试验不锈钢丝
浇铸型工业有机玻璃板材
塑料弯曲性能的测定
绝热材料稳态热阻及有关特性的测定防护热板法预应力筋用铺具、夹具和连接器GB/T16422.2
朔料实验空光源暴露试验方法此内容来自标准下载网
钢结构工程施工质量验收规范
CB50205
JTG/TF50
公路桥涵施「技术规范
第2部分：氯弧灯
ASTMD256测定塑料的埃左锤冲击强度的试验方法（StandardTestMethodsforDelerminingthieIzodPendulumInpactResistanceofPlastics)ASTMD785塑料与电绝缘材料的氏硬度的试验方法（StandardTestMethodforRockwellHard-1
JT/T870—2013
ness of Plastics and Electrical Insulating Materials)ASTMD792用替换法测定塑料密度和比重（相对密度）的试验方法[StandardTestMethodsforDensityandSpecificGravity（RelativeDensity)of PlasticsbyDisplacement)DIN4102-1建材和构件的耐燃性第1部分：建材概念、要求和检验（Firebehaviourof buildingmaterials and elements Part 1:Classification of building materials requirements and testing)3术语和定义
下列术语和定义适用于本文件
桥梁风障wind barrier forbridge大风发生地区，为降低侧风对桥面行车安全的影响、改善桥面行车环境、提高桥梁有效通行时间，在桥梁两侧或中央分隔带上设置的装置。S
风障条wind barier strip
固定在风障立柱之间，为减小侧向风荷载的水平条形受力构件。3.3
共挤UV层聚碳酸酯（PC）耐力板PCboardby coextrudingUVlayer以聚碳酸酯树脂OPC）为原材料，通过挤出工艺制出的板，在板两面同时挤出线辐射的UV（ultraviotet
rays）层，以下简称Ppc耐力板。3.4
定厚度抗紫外
聚甲基丙烯酸甲酯（PMMA）板PMMAboard以甲基丙烯酸甲酯（MMA）为原材料，通过挤出或浇铸工艺制出的板，以下简称PMMA板。3.5
风障条成型windbarrierstripbyextrusionmouldingPC耐力板或PMMA板经加热在模具上将其压制成设计断面形式的风障条过程。3.6
UV涂层UV coatings
在PC耐力板风障条切边断面上喷涂的抗紫外线涂层。3.7
风障立柱columnforwindbarrierinstallation固定风障条的柱状构件。
风障夹板locatingplateforwindbarrierboardinstallation以夹紧风障条并用高强度螺栓固定在风障立柱上的装置。2
阻尼橡胶套rubberdamper
为减小风障条振动，在风障夹板和风障条之间设置的减震橡胶装置。3.10
风障拉索cableforwindbarrierinstallation采用不锈钢丝等材料施加预应力使桥梁风障整体稳固的装置。4分类、型号、结构形式及规格
4.1分类
按桥梁风障结构形式分为：
设置在桥梁护栏立柱上，代号A；设置在桥梁护栏外侧，代号B
按风障条所用材料分为：
采用PC帕板，代号PC；
采用PMMA
板（亚克力板），
按风障条断面形式分为
C型断面代号cx；
正槽型断面，代号ZX；
斜槽型断面，代号XX；
弧槽型断面，代号HX；
折线型断面代
桥梁风障型号表示方浴
示例：
PMMA。
风障条断面形式，按4.1
采用风障条片数，
单位为片：
JT/T870-2013
风障条规格：长度×宽度x高度x厚度，单位为毫米（mm）：风障条材料代号，按4.1.2；
桥梁风障结构形式，按4.1.1
桥梁风障代号：WBB。
A型PC耐力板桥梁风障，长度×宽度×高度×厚度为1500mm×200mm×85mm×10mm，三片C型断面风障条，其型号表示为：WBB—A—PC—1500×200×85×10-3-CX。3
JT/T870—2013
4.3结构形式
A型桥梁风障由风障立柱、风障条、风障夹板、阻尼橡胶套、风障拉索、桥梁护栏等组成，见图1。2
说明：
风障立柱；
2——风障条；
3—风障拉索；
风障夹板、阻尼橡胶套；
5——桥梁护栏立柱；
6—桥梁护栏横梁；
桥梁护栏底座。
图1A型桥梁风障结构示意图
B型桥梁风障由风障立柱、风障条、风障夹板、阻尼橡胶套、风障拉索等组成，见图2。1
说明：
一风障立柱：
风障条；
-风障拉索；
一风障火板、阻尼橡胶套；
一桥面：
桥梁护栏。
图2B型桥梁风障结构示意图
4.3.3风障条断面形式见图3。
a)c型
c)斜槽型
说明：
长度；
一宽度：
D-厚度；
高度。
e)折线型
图3风障条断面形式
b)正槽型
d)弧槽型
JT/T870—-2013
4.3.4风障夹板和阻尼橡胶套结构连接示意图见图4，风障拉索结构连接示意图见图5。1
说明：
阻尼橡胶套；
风障立柱；
高强度螺栓：
风障夹板；
风障条。
图4风障夹板和阻尼橡胶套结构连接示意图5
JT/T8702013
说明：
螺母；
障立柱；
连接头；
连接套。
一不锈钢丝
4.4规格
所用材料见表
风障条规格和所
桥梁风障
结构形式
风障拉索结构连接示意图
风障条规格和所用材料
宽度B
（mm）
200~220
200~250
风障条尺寸偏差要求见表
厚度力
表2风障条尺寸偏差要求
长度L
宽度B
厚度D
高度H
888888
高度H
所用材料
PC耐力板
PC耐力板
PMMA板
单位为毫米
偏差要求
4.4.3A型桥梁风障可采用3片~6片风障条，B型桥梁风障可采用4片~9片风障条。6
5技术要求
外观质量
JT/T870-2013
5.1.1风障立柱和风障夹板，切边边缘应整齐无毛刺、反口、缺肉等缺陷；焊缝应饱满圆滑，高度不低于母材并与母材平滑过渡，不应有裂纹、焊瘤、气孔、咬边、夹渣等缺陷。5.1.2风障拉索表面应光滑、洁净，不应有结疤折叠、氧化皮、裂纹、麻面和划伤等缺陷。5.1.3阻尼橡胶套外观不应有裂纹、掉块损伤及鼓泡。5.1.4
风障条表面应光滑平整、厚度均勾、形状规整、色泽一致，无裂纹、变形、凹陷和色差等缺陷。5.2材料
风障立柱和风障夹板用Q345低合金高强度结构钢，应符合/1591的规定。风障拉索用不锈钢丝不应有任何形式接头，应符合GB/T2103箱GBT4240的规定。风障拉索铺固体系应符合GB/T14370的规定，不锈钢棒应符合GB/T1220的规定。
阻尼橡胶套应录用不含酯类物质的三元乙丙橡胶、硅橡胶或氯了像胶应餐合CB/T3512的规5.2.4
定。不应使用再生橡胶和硫化废弃物，阻尼橡胶套的设计使用寿命不应低于20年
垫圈应符合GB/T1228CB/T1229.CB/T1230的规定。桥梁风障用高强度螺栓、螺母、5.2.5
PC耐力板风障条材料应符合
表3的要求。
PC耐力板风障条材料要求
洛氏硬度
拉伸强度
压缩强度
屈服弯曲强度
弯曲弹性模量
支梁缺口冲击强度
ZOD冲击强度
热变形温度
比热容
断裂伸长率
线膨胀系数
热传导率
折射指数（雾度）
全光线透过率
黄变指数(三年）
共挤UV层厚度
使用寿命
10°j/(kg
10-5/℃
W/(m·K)
B119 ±3
≥2400
≥780
≥130
不小于设计值
JT/T870—2013
PMMA板风障条材料应符合表4的要求：表4PMMA板风障条材料要求
稳定性
热变形
透光率
弯曲弹性模量
拉伸强度
加速老化前
加速老化8000h后
加速老化前
加速老化8000h后
加速老化前
加速老化8000h后
燃烧性能
维卡软化温度
使用寿命
简支梁无缺口冲击虽度
加热时尺寸变化率（收缩）
力学性能
≤55℃下，材料强度不受影响，不软化≤70℃下，材料无不可逆形变
桥梁风障在设计风速范围内，组成构件不应出现明显变形与振动。5.4工艺性能
风障立柱和风障夹板的制作加工要求应符合GB50205的规定。≥93
≥3620
≥106
5.4.2PC耐力板挤出时应共挤双商UV层，厚度宜控制在70μm左右，使用寿命不低于20年。5.4.3PC耐力板和PMMA板下料时应根据设计尺寸留有定工作余量，宜采用精密切割机切割。5.4.4PC耐力板和PMMA板在热成型前应在恒温恒压真空炉内干燥。PC耐力板干燥温度应控制在150℃±3℃，时间控制在22h~36h；PMMA板干燥温度应控制在90℃±3℃，时间控制在2h~4h。5.4.5PC耐力板和PMMA板压制成风障条时，其加热温度、时间等工艺参数应根据试验确定。5.4.6PC耐力板和PMMA板加热后应立即放置在模具上压制。模具宜选用导热性能良好的铝模，模！使用前预热温度不宜低于45℃。风障条成型后平置于室内恒温冷却，温度应控制在35℃±2℃，冷却时间应大于24h5.4.7
风障条成型后应切边达到设计尺寸，PC耐力板风障条切边断面应喷涂一层UV层，并固化。5.4.8
6试验方法
6.1外观质量
风障立柱和风障夹板等构件焊缝外观质量检验应按JTG/TF50的规定进行。6.1.1
6.1.2风障拉索、阻尼橡胶套外观质量用月视法检查，风障条外观质量用目视法距产品500mm处检查。
6.2尺寸偏差
风障条制作尺寸偏差检验方法按表5的要求进行。表5风障条制作尺寸偏差检验方法序号
工艺性能
检验方法
用钢卷尺或长钢尺各测量一处，共三处，取平均值用钢直尺在风障条两边和中间各测量处，共一处，取平均值用游标卡尺在风障条横断面的两底角和顶端各测量一处，共三处，取平均值用钢直尺在风障条两侧和中央各测量一处，共三处，取平均值风障立柱和风障火板制作加工公差要求应符合GB50205的规定。风障拉索锚固体系检验应按GB/T14370静载锚固性能要求的规定进行。PC耐力板风障条材料质量指标测定试验方法应按表6的要求进行。表6PC耐力板风障条材料质量指标测定试验方法序
洛氏硬度
拉伸强度
压缩强度
屈服弯曲强度
弯曲弹性模量
简支梁缺山冲击强度
IZOD冲击强度
热变形温度
比热容
断裂伸长率
线膨胀系数
热传导率
折射指数(雾度）
全光线透过率
黄变指数（一年）
其挤UV层淳度
试验方法
ASTMD792
ASTMD785
GB/T1040
CB/T1041
GB/T9341
CB/T9341
GB/T 1043.1
ASTMD256
GB/T1634.1
GB/T3140
GB/T1040
GB/T1036
CB/T10294
CB/T2410
CB/T2410
GB/T2410
附录A
PMMA板风障条材料质量指标测定试验方法应按表7的要求进行。6.3.4
JT/T870-2013
精确到1mm
精确到1mm
精确到0.01mm
精确到Imm
加速老化8000h后
