本标准规定了移动实验室模块化术语和定义、设计原则、内容、程序及评审要求。 本标准适用于各类移动实验室的研制和设计。
本标准按照 GB/T1.1—2009给出的规则起草。
本标准由全国移动实验室标准化技术委员会(SAC/TC509)提出并归口。
本标准起草单位:铁岭陆平专用汽车有限责任公司、沈阳产品质量监督检验研究院、辽宁陆平机器股份有限公司、中国食品药品检定研究院、中检联盟(北京)质检技术研究院有限公司。
本标准的主要起草人:谢雁、吴长伟、凌士成、张瀚闻、王志刚、郭江、赵太禄、周春伟、李夺、孙立宝、刘淑香、尹利辉、孟杰。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T29474—2012 移动实验室内部装饰材料通用技术规范
GB/T29475—2012 移动实验室设计原则及基本要求
GB/T29477—2012 移动实验室实验舱通用技术要求
GB/T29600—2012 移动实验室用温湿度控制系统技术规范
前言 Ⅰ
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 设计原则 1
5 设计程序 2
6 设计内容 3
7 设计评审 5
附录 A (资料性附录) 国内方舱和国际集装箱外形尺寸 6
附录 B (资料性附录) 设计评审文件格式(示例) 8
参考文献 18

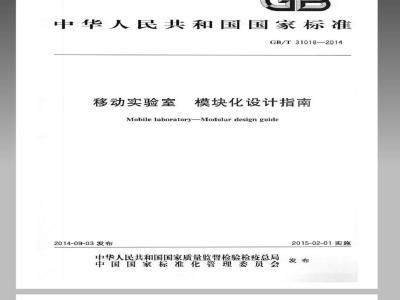

ICS01.110
中华人民共和国国家标准
GB/T31018—2014
移动实验室
模块化设计指南
Mobile laboratory-Modular design guide2014-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-02-01实施
GB/T31018—2014
1范围
2规范性引用文件
3术语和定义
设计原则
5设计程序
6设计内容
7设计评审
附录A（资料性附录）
附录B（资料性附录）
参考文献
国内方舱和国际集装箱外形尺寸设计评审文件格式（示例)
本标准按照GB/T1.1—2009给出的规则起草。本标准由全国移动实验室标准化技术委员会（SAC/TC509）提出并归口。GB/T31018—2014
本标准起草单位：铁岭陆平专用汽车有限责任公司、沈阳产品质量监督检验研究院、辽宁陆平机器股份有限公司、中国食品药品检定研究院、中检联盟（北京）质检技术研究院有限公司。本标准的主要起草人：谢雁、吴长伟、凌士成、张瀚闻、王志刚、郭江、赵太禄、周春伟、李夺、孙立宝、刘激香、尹利辉、孟杰。
1范围
移动实验室模块化设计指南
GB/T31018—2014
本标准规定了移动实验室模块化术语和定义、设计原则、内容、程序及评审要求。本标准适用于各类移动实验室的研制和设计2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，GB/T294742012移动实验室内部装饰材料通用技术规范GB/T29475-2012
移动实验室设计原则及基本要求GB/T29477-2012
移动实验室实验舱通用技术要求移动实验室用温湿度控制系统技术规范GB/T296002012
3术语和定义
下列术语和定义适用于本文件。3.1
modale
具有独立功能的硬、软件标准单元，可通过不同形式接口与其他单元维成产品，且可分、可合、可互换、可扩展。
通用化generalization
在互相独立的系统中，选择和确定具有功能或尺寸互换性的子系统或功能单元的标准化形式。3.3
模块化modularization
以模块为基础，综合通用化、系列化组合化特点，解决移动实验室系统快速应变的标准化形式3.4
功能模块funictionmodule
按照移动实验室功能分析方法，将系统划分为具有不同功能的单元，执行这些功能的模块。3.5
结构模块structuremodule
依据模块在移动实验室系统中所处的地位和模块之间的关系，进行分级划分，执行这些结构层次的模块。
4设计原则
4.1实施模块化设计目的
移动实验室模块化设计目的如下：rKacadiaiKAca
GB/T31018—2014
实施移动实验室模块化设计应有利于移动实验室的技术发展，符合用户要求；a)
b）有利于缩短研制周期，增加产品系列，提高质量，降低成本，快速应对市场变化；有利于产品升级，提高性能，延长使用寿命：有利于提高维修性和减低寿命周期费用d）应减少或消除对环境的不利影响，方便再利用、升级、维修和产品废奔后的拆卸、回收和处理。4.2完整性和相对独立性
模块应具有一定完整性和相对独立性，能够完成或辅助完成某项作业指标，并可进行试验验证，可以对其进行单独设计、制造、调试、修改和存储。4.3互换性和通用性
模块的互换性和通用性设计原则具体如下：移动实验室的所有接口应标准化、通用化，利于横系列、纵系列产品间实现模块间的互换，使模a)
块能够满足更大数量的不同产品的需要；同一类模块的长度、宽度和高度尺寸应成系列，联结部位或联结件的尺寸应协调有序，以保证b
移动实验室整体协调、节省空间和美观实用；各相关模块之间，以及模块与其安装基础之间，应具有标准的、准确的接口和联接尺寸，以确保互换。
4.4、一致性和稳定性
模块技术性能应保证由模块组合的分系统和设备性能的一致性和稳定性，使之符合移动实验室和分系统相应的一致性和稳定性分配要求。4.5新材料应用
新材料的应用原则具体如下：
a）对新技术和新材料、外购件，应综合权衡其经济性、实用性和风险等因素后，确定取舍。在特殊需要采用时，应在分系统和移动实验室的性能、可靠性等方面取得明显受益。模块采用的材料及外购件等应符合优选系列：所选用新研制产品模块应经过定型或鉴定，以利b)
于批量生产，必要的进口材料及外购件应确保货源。4.6模块更新
为保证移动实验室具有先进性，模块更新要分阶段、有计划更新，更新后的模块在性能和功能等方面应有显著进步，充分协调新老模块的性能指标和接口安装要求，以取得良好兼容性。4.7模块裁剪
具有特定使用要求和目的的移动实验室的装备，可根据其特点和使用要求进行合理裁剪，避免完余。
5设计程序
5.1在调研和论证的基础上，应明确移动实验室的目标要求，确定移动实验室产品种类和规格范围。5.2基型产品设计和模块划分，应按分系统以及分系统中的功能和结构层次，逐层分解，可分为功能模块和结构模块，提出顶层模块总体要求5.3分系统设计应确定分系统的结构和功能，提出分系统模块要求，着眼于对移动实验室发展和未来产品改造的需求。
5.4模块设计应确定模块的结构和功能，提出构成模块的组件要求。5.5组件设计应能形成标准化、系列化。GB/T31018—2014
5.6按照研制计划，分阶段进行相应的模块化设计评审，并根据评审结论进行设计论证和改进。6设计内容
载具模块化设计
6.1.1移动实验室载具的设计和选择，应满足GB/T29475—2012中6.2的要求。6.1.2同类别和规格的载具平台应具有系列化的通用接口，能够与实验舱舱体进行模块化快速组合和互换。
6.1.3载具模块应能提供辅助设施，方便操作人员完成实验室的展开工作、维护以及工作支撑调平，运输保护等工作
6.1.4自行式移动实验室载具选择应保证其有效使用空间、装载质量、通过性、减震性，应满足实验室装备需求
6.1.5拖挂式移动实验室运载平台选择应优选通用拖挂接口，应能够适用常规牵引车辆运输，应能够为上装设备提供运输和实验环境。6.2实验舱模块化设计
6.2.1，舱体
6.2.1.1实验舱舱体模块化设计应满足GB/T29477-2012中的相关要求。6.2.1.2舱体模块化设计应充分考虑仪器设备、设施的布局，安装承载方式，便于实现内部功能区域划分。
6.2.1.3舱体模块化设计应具备一定程度的通用化功能接口，便于实现功能扩展6.2.1.4门、窗等孔口的规格、数量、位置的设置应充分考患人类工效学特性。规格宜形成系列化，便于维修和更换。
6.2.1.5方舱式移动实验室舱体外形尺寸规格应优先选用国内方舱外形尺寸（见附录A表A.1)）和国际集装箱外形尺寸（见附录A表A.2），以适合标准载具运输。6.2.2舱体装饰
6.2.2.1实验舱装饰模块化设计应首先围绕着移动实验室整体功能性展开，充分满足实验工作人员、设备在实验舱内部空间中的活动需要。6.2.2.2实验舱装饰模块化设计应符合人类工效学、安全、舒适性要求。6.2.2.3实验舱装饰模块化设计应成系列化、通用化，具有统一协调性，与空间布局、设备、设施、各类接口统一
6.2.2.4实验舱内部装饰材料选择应符合GB/T29474-2012的相关要求；特殊环境要求移动实验室必要时可增加相应的外部防护模块。6.2.3实验区域
实验舱内可根据实验功能需求划分为不同的区域模块等，各区域各模块可融合也可独立存在，各区域设计在能够独立完成相关工作要求时应具有协调统一性和实用性，在特殊要求下，还应考虑区域间的隔离措施。
6.3仪器设备模块化设计
6.3.1移动实验室仪器设备选择和设计在满足移动特性要求的同时，还应具备完整移动安装模式和工HiiKacaOiaiKAca-
GB/T31018—2014
作接口。
6.3.2移动实验室仪器设备模块应具有独立使用功能，能够整体搬运和使用，设备附件连接可靠，其尺寸、重量及操作应满足人类工效学要求。6.4实验设施模块化设计
6.4.1实验家具
6.4.1.1移动实验室家具模块化设计应具备车载工作模式和安装接口，能够快速组装和拆卸。6.4.1.2移动实验室家具应能为仪器和设备模块提供通用安装平台和使用接口，能为实验器材提供移动条件下的摆放、存储和运输空间保护措施6.4.1.3实验台、柜模块化设计其规格和尺寸应成系列化，同时抽屉、柜门结构应通用化，具备自动锁紧关闭、减振和防止运输自开功能措施6.4.1.4对有化学腐蚀的实验室或实验区域应优选抗腐蚀性能材料的实验台和家具。6.4.1.5在通道两侧安装家具和设施的实验室，其选择应考虑实验室内部通道的通过性。6.4.1.6仪器仪表控制柜接口应符合国际通用标准接口，便于设备模块化安装。6.4.2水、电、气等供给系统
6.4.2.1移动实验室水、电、气等供给系统模块化设计应满足GB/T29475-2012中相关要求，对内、对外接口应标准化、通用化，并具备防误操作功能6.4.2.2供给系统模块应具有相互独立性和快速组装性能，应有明确的原理和技术指标标识。6.4.2.3供给系统模块应充分考患空间特性，具备足够的操作、安装和维修空间。6.4.2.4
供给系统模块的应具备自我隔离和保护功能，在意外情况下不对其他设施、设备造成伤害。6.4.3温湿度系统控制系统
移动实验室温湿度控制系统模块化设计应满足GB/T296002012中的相关要求6.4.3.2
干扰。
移动实验室温湿度控制系统应具有模块化的独立功能子系统，各子系统应可独立运行，互不移动实验室温湿度控制系统中各模块对内、对外接口应标准化、通用化，并具备防误操作功能。6.4.3.4移动实验室温湿度控制系统中各模块和设备选择和匹配应满足移动装载、整体设计风格协调一致性要求。
6.4.4集中控制系统
移动实验室宜具备一定的集中控制功能，集中控制系统设计应先对单元子系统进行模块化设计，然后集中控制，同时，为了满足实验室的特殊工作要求，每个子系统在有实验进行的情况下可独立工作保证了系统的人性化设计。
6.4.5信息化交互系统
6.4.5.1信息化交互系统模块由硬件设备和软件信息管理系统组成，与仪器设备和传输设备连接实现信息采集，分析、管理、传输等基本功能6.4.5.2硬件设备模块应具有移动特性和移动安装固定措施，设备间接口应协调统一。6.4.5.3软件信息管理系统应由样品管理、设备管理、检验流程管理和人员管理等基本模块组成。6.4.5.4信息化交互系统模块应具备一定专网或公网传输功能或接口，并具备网络安全管理手段。6.4.6安全模块
6.4.6.1移动实验室应配备有效的电力保护功能模块，防止在意外情况下对人员和仪器设备造成伤害。4
GB/T31018—2014
6.4.6.2移动实验室内部要配备有效的危险品隔离，回收功能模块，不能对人员和环境造成伤害和污染。
移动实验室应配备设备、人员进出工作及行车安全保护措施模块和行车工作警示模块，必要时6.4.6.3
可增加汽车发动机限制启动模块6.4.6.4移动实验室应配备火灾应急安全模块，具备预警、报警和灭火功能以及人员疏散和危险品隔离措施。
6.4.7标识模块设计
6.4.7.1移动实验室应配备醒目的警示标识和操作说明，防止误操作。6.4.7.2移动实验室根据使用需求应配备统一的标志，能够被快速识别。7设计评审
7.1评审要求
7.1.1移动实验室模块化设计评审可独立进行也可随产品的各阶段评审同时进行，各个子模块也可单独进行评审。
7.1.2评审由产品的研制单位组织承担实施，该组织的主管部门以及用户负责监督。评审的参加者应包括与所评审的模块设计有关的职能代表，非直接参与设计的同行专家，必要时，应邀请用户参加7.1.3评审作为研制程序的重要组成部分，应列入研制计划，并在整个过程中予以保障。7.1.4评审应有完整记录，并形成文件、归档。7.1.5产品未按计划进行评审或评审未通过，不得转入下阶段工作。评审中确认问题及改进措施建议应制定改进计划，并跟踪管理，形成闭环记录。7.2评审内容
7.2.1市场需求分析以及根据目标要求而制定的各种方案以及优选依据和结果。7.2.2产品模块设计满足移动实验室产品总体设计目标程度。3各层分系统、各层模块以及设备、元器件之间的协调性、相互兼容性、接口标准化和通用性等7.2.3
情况。Www.bzxZ.net
7.2.4模块的可靠性、安全性、维修性、测试性、保障性。7.2.5模块的设计、安装、布局在实现移动实验室功能最大化、利用空间最小化、成本最低化的实现情况分析。
7.2.6模块的移动特性和扩展性。7.2.7模块化设计的科技能力和经济性分析。7.2.8前一次评审问题解决以及归零情况。7.3评审程序
评审程序主要包括评审准备、评审和评审的监督与跟踪管理3个阶段，每个阶段的程序与产品正常设计评审一致。评审文件格式参考附录B设计评审文件格式（示例）编制。7.4评审的监督与跟踪管理
评审主管部门负责对评审工作进行监督与跟踪管理。5
iiKacaQiaiKAca
GB/T31018—2014
A.1国内方舱外形尺寸
国内方舱外形尺寸见表A.1
尺寸系列
国际集装箱外形尺寸
附录A
（资料性附录）
国内方舱和国际集装箱外形尺寸表A.1
长度L/mm
国际集装箱外形尺寸见表A.2
国内方舱外形尺寸
外形尺寸
宽度W/mm
高度H/mm
集装箱型号
表A.2国际集装箱外形尺寸
外形尺寸
长度t/mm
宽度W/mm
rKacadiaiKAca
GB/T31018—2014
高度H/mm
GB/T31018—2014
附豪B
（资料性附录）
设计评审文件格式（示例）
设计评审申请报告封面（见图B.1)B.2
设计评审申请报告首页（见图B.2)设计评审报告封面（见图B.3）
B.4提供评审的文件资料目录（见图B.4)B.5评审主要内容登记表（见图B.5）5存在问题及建议登记表（见图B.6）B.6
评审结论表（见图B.7)
设计评审保留意见表（见图B.8）评审组成员签署表（见图B.9）
设计评审申请报告
产品名称：
产品研制阶段：
评审项目名称：
设计单位：
图B.1设计评审申请报告封面
iKacadiaiKAca
GB/T31018—2014
编号：
密别：
