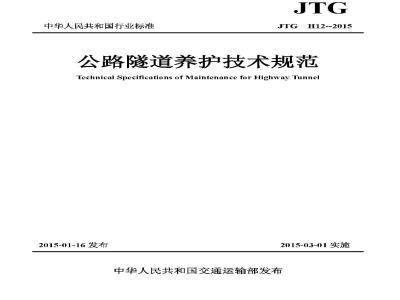

中华人民共和国行业标准
H12--2015
公路隧道养护技术规范
Technical Spccifications of Maintenancc for Highway Tunnel2015-01-16发布
2015-03-01实施
中华人民共和国交通运输部发布中华人民共和国行业标准
公路隧道养护技术规范
Technical Specifications of Maintenance for Highway TunnelJTG H12—2015
主编单位:重庆市交通委员会
批准部门:中华人民共和国交通运输部实施日期:2015年03月01日
大民交通出版社股份有限公司
中华人民共和国交通运输部
第4号
交通运输部关于发布
《公路隧道养护技术规范》的公告现发布《公路隧道养护技术规范》(JTGH12一2015),作为公路工程行业标准,自2015年3月1日起施行,原《公路隧道养护技术规范》(JTG H122003)宦时废止.
《公路隧道养护技术规范》(JTGHI2一2015)管理权和解释权归交通运输部,日常解释和管理工作由主编单位董庆市交通委员会负责:请各有关单位注意在实践中总结经验,及时将发现的间题和修改意见函告重庆市交通委员会(地址:重庆市渝北区龙溪红锦大道20号,邮编:401147),以便修订时研用。
特此公告。
中华人民共和国交通运输部
2015年1月16日
交通运输部办公厅
2015年1月19日印发
根据交通运输部厅公路学【2011】115号文《关丁下达2011年度公路上程标准制修订项日计划的通知》的要求,由重庆市交通委员会作为主编单位承扣《公路隧道养扩技术规范》(JTGH12—2003)的修订工作近十余年米,我国大量公路隧道投入运营,积累了较为半富的养护管理经验。编写组通过对隧道集中省份的行业主管部门、建设单位运营单位和检测机构的调研,对原规范进行了全血修订。
本规范包括8章和4个附录,即:1总则、2术语和符号、3养护等级与技术状况评定、4土建结构、5机电设施、6其他工程设施、7安全管理、8技术管理、附录A土建结构检查记录表,附录B土建结构技术状况评定标准、附录机电设施技术状况评定及检查记录表、附录1其他工程设施技术状况评定表。本次主要修订内容如下:(1)提山了隧道养扩等级分级方法:(2)按照养护等级,对清洁频率和检查频率进行了调整;(3)在原有划定方法基础上,提出了公路隧道技术状况评定方法,包括隧道十建结构、机电设施、其他工程设施和总体评定:(4)对隧道土建结构的保养维修和病害处治方法做了补充完善;(5)补充完善了机电设施养护工作内容;(6)对应急安全件理进行了规定;(7)增加了技术理章节。
请各有关单位在执行过程中,将发现的问题与意见,函告本规范日常管理组,联系人:林悉(地址:重庆市南岸区学府大道33号,招商局重庆交通科研设计院有限公司;邮政编码:400067:电话:023-62653050:传真:023-62653128:邮箱:
[email protected]),以便修订时参考。
主编单位:重庆市交通委员会
参编单位:招商局重庆交通科研设计院有限公司重庆高速公路集团有限公司
重庆成渝高速公路有限公司
重庆市交通规划勘察设计院
编:乔墩
生要参编人员:蒋树屏 林 李关寿 郝祐 蒙 华 rrKacaOaiKAca
公路隧道养护技术规范(JTCI12—2015】李海鹰张琦
王卫平吴志辉 刘 伟
涂 耘 刘海京 肖了林
审:李玉文
参与审查人员:王华牢
韩文元 韩常领 李玉文夏小初胡雪峰王辉杜伟赵之胜郑求才李威李强祝存芳
肖益民李海清
谢玉田张洋李海军
刘玉新
参加人员:钟明全
唐颖许宏科
吴梦军刘凤姆
刘永华谢峰王少飞
2术语和符号
2.1术语
2.2符号
3养护等级与技术状况评定
3.1养护等级
3.2技术状况评定
4土建结构
一般规定
日常巡查
结构检查
土建结构技术状况评定:
保养维修
病害处治
5机电设施
一般规定…
日常邀查···
清浩维护:
供配电设施检修
照明设施检修
通风设施检修
消防设施检修
监控与通信设施检修
机电设施技术状况评定
6其他工程设施
一般规定
H常巡查·
清洁维护·
检查评定
保养维修·
rrKacaraiKAca
公路隧道养护技术规法【JTCH12—2015】7安全管理
7.1一般规定
7.2养护作业的安全管理·
7.3突发事件的安全管理
&技术管理
附录A土建结构检查记录表
附录B土建结构技术状况评定标准附录C机电设施技术状况评定及检查记录表附录D其他工程设施技术状况评定表本规范用词用语说明
《公路隧道养护技术规范》(JTCH12—2015)条文说明总则·
养护等级与技术状况评定
土建结构
机电设施·
下载标准就来标准下载网其他工程设施
安全管理
1.0.1为规范公路隧道养护技术1作,制定本规范。1.0.2本规范适用于钻爆法山岭公路隧道的养扩工作。1.0.3公路隧道养护范围应包括上建结构、机电设施以及其他工程设施。总刻
1.0.4公路隧道养护应贯彻“预防为主、防治结合”的方针,加强预防性养护,保持公路隧道正常的使用状态。
公路隧道养护应划分隧道养扩等级,并按照等级实施养护。1.0.5
1.0.6应对公路隧道进行定期检查,根据检杏结果对隧道技术状况进行评定,并根据隧道交通运营状况、结构和设施技术状况以及病害程度、用岩地质条件等,制订相应的养护计划和方案,
1.0.7公路隧道接养时,应建立隧道养护技术档案,并宜纳人公路信息化养护管理系统。
隧道内养护作业不巾断交通时,应采取措施,保障安全并减少对交通的干扰。1.0.8
应积极而慎重地采用新技术、新材料、新设备与新工艺,使养护维修达到安1.0.9
全实用、质量可靠、经济合理、技术先进的要求。1.0.103
公路隧道养护除应符合本规范的舰定外,尚应符合国家和行业现行有关标准的规定。
irKacaOiaiKAca
公路隧道养驴技术舰克(JIYH12—2们15】2术语和符号
2.1术语
2.1.1公路隧道养护maintenancc far highway tunne!为保持隧道上建构、机电设施及其他工程设施的正常使用而进行的日常巡查,清洁维护、检查评定、保养维修等工作。2.1.2养护等级mainlenance grade根据公路等级、交通量、隧道规模、技术状况、地质和气候条件等因素,对公路隧道划分不同等级,实施差异化的养护标推和养护频率等。2.1.3 土建i构 tunnel structure主要是指隧道的各类土未建筑工程结构物,包括洞口边仰坡、洞门、衬砌、路面,防排水设施、斜(竖)井、检修道及风道等结构物,2,1.4机电设施mechanical & electricalerwipments为隧道运行服务的相关设施,包括供配心设施、照明设施,通风设施、消防设施、监控与通信设施等。
2. 1.5病害处治discase treatment通过来取围岩加固、结构补强、局部更换等措施对隧道土建构的病害进行处埋或加固,恢复其使用功能,
2.2符号
CI一总体技术状况评分,值域为0~100分JGCI——土建结构技术状况评分,值域为0~100分;JDCI.-机电设施技术状况评分,值域为0~100分OTCI一一其他工程设施技术状况评分,值域为0~100分:WG一上建结构在总体中的权重;W
机电设施在总体中的权重;
其他工程设施在总体中的权重;各分项权重;
土建结构分项检否结果评分,值域为0~4;术语和符号
土建结构各分项检查段落检测状况值,值域为0~4,为检查段落号,按实际分段数量取值;
—一机电设施各项日的设备完好率,0~100%。:3
rrKacaaiKAca
公路隧道养护技术规范(JTCH12—2015)3养护等级与技术状况评定
3.1养护等级
3.1.1根据公路等级,隧道长度和交通虽大小,公路隧道养护可分为三个等级,分级标推宜按表3.1.1-1和表3.1.1-2执行。表3.1.1-1高速公路、一级公路隧道养护等级分级表单车道年平均日交通量
- pru/(d -In))
210001
5 001 - 10 000
≤5000
年平均日交通量
(pcu/d)
10:001
5 001 ~ 10 000
技术状况评定
L>3000
表 3. 1. 1-2
L>3 000
隧道长度 ()
3 000 >1 000
1 000 > 500
二级及二级以下公路隧道养护等级分级表隧道长度(m)
3 000 2L>1 000
1000>500
公路隧道技术状况评定应包括隧道士建结构、机心设施,其他工程设施技术3.2.1
公路隧道技术状况评定应采用分层综状况评定和总体技术状况评定,如图3.2.1所示。土建结构各分项技术状况
机电设施各分项技术状况
其他工程设施各分项技术状况
图 3. 2. 1
土建结构技术状况
机电设施技术状况
其他工程设施技术状况
公路隧道技术状况评定
公路隧道总体技术投况
养护等级与技术状况评定
合评定与隧道单项控制指标相结合的方法:先对隧道各检测项日进行评定,然后对隧道士建结构、机电设施和其他工程设施分别进行评定,最后进行隧道总体技术状况评定。
3.2.2公路隧道总体技术状况评定应分为1类、2类、3类、4类和5类,评定类别描述及养护对策见表3.2.2。
表3.2.2公路隧道总体技术状况评定类别技术状况
评定类别
上建结构
评定类别描述
养扩对策
机电设施
完好状态。无异常情况
域异常情况轻微,对交通安
全无影响
轻微破。存在轻微破
损,现阶段趋丁稳定,对交
通安全不会有影响
机电设施完好率高,运行
机电设施完好率较高,运
行基本正带,部分易耗部件
或钢坏部件需要出换
中等破损。存在破环,发「
机电设施尚能运行,部分
正常养护
应对结构破损部位进行监测或检查,必要吋实施保养维修;机电设巅进行正常养护,应对关键投备及时修复
应对结构破损部位进行重点监测展缓慢,可能会影响行人,设备、部件和软件需要更换并对局部实施保养维修;机电设施行车安全
严重破损:存在较严重破
环,发展较快,已影响行
人,行车安全,
危险状态。存在严重破
坏,发展迟速,己危及行
人、行车安企
或改造
机电设施完好率较低,相
关设施据要全面改造
需进行专项工程
应尽快实施结构病占处治措施;对机电设施应进行专项工程,并应设时实施交道竹制
应及时关闭隧道,实施病害处治,特殊情况需进行局部重建或改建3.2.3
隧道总体技术状况评定等级应采用土建结构和机电设施两者中最差的技术状况类别作为总体技术状况的类别。3.2.4公路隧道检查及技术状况评定[.作流程如图3.2.4所示。rrKacaraiKAca
