本标准规定了自行车鞍座(以下简称“鞍座”)的产品分类、技术要求、实验方法、检验规则、标准、包装、运输、贮存。本标准适用于QB1714《自行车命名和型号编制方法》中规定的一般自行车用的鞍座。 QB/T 1717-1993 自行车鞍座 QB/T1717-1993 标准下载解压密码：www.bzxz.net

中华人民共和国行业标准
自行车工业标准
1993--04-15发布
1993-07-29
中华人民共和国轻工业部
1993—12—01
199403-01
QB 1714-93
自行车命名和型号编制方法
QB/T 1715—93
QB/T 1716—93
QB/T 1717--93
QB/T 1718-93
QB/T1719—93
QB/T 1720-93
QB/T 1721--93
QB/T1722--93
QB/T 1723-93
QB1724—93
QB 1802-93
白行车
自行车
自行车
自行车
自行车
自行车
自行车
自行车
白行车
白行车
自行牟
普通前后闸
错膨闸·
泥板·
保险叉·
轮辋·
·(30 )
.-（40)
( 48 )
-（61)

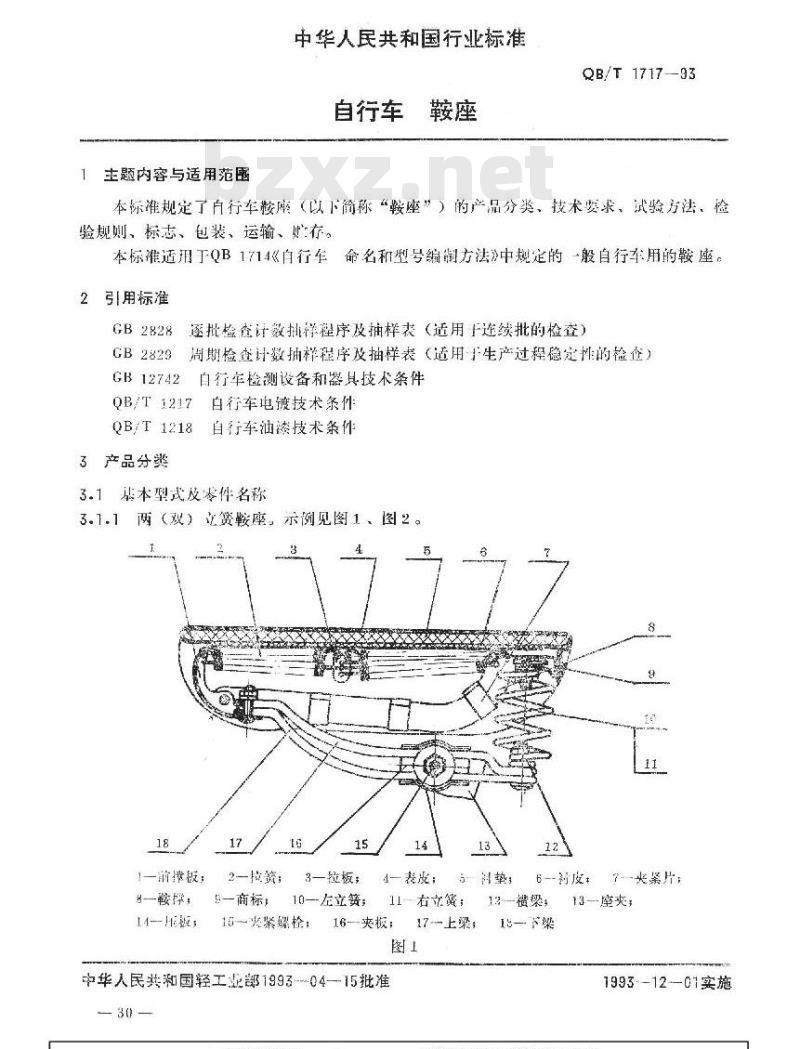

主题内容与适用范围
中华人民共和国行业标准
自行车
QB/T171793
本标准规定了自行车鞍座（以下简称“鞍座”）的产品分类、技术要求、试验方法，检验规则、标志、包装、运输、始存。本标准适用于0B1714《自行车命名和型号编制方法》中规定的-般自行车用的鞍座。2引用标准
GB2828遥批检查计数排样程序及抽样表（适用十连续批的检查）GB2829
GB12742
周期检查计数抽样程序及抽样表（适用生产过程稳定性的检企）自行车检测设备和器具技术条件QB/T1217
QB/T 1218
3产品分类
白行车电镀技术条件
自行车油漆技术条件
3.1基本型式及零件名称
3.1.1两（双）立簧鞍座，示例见图1、图2。4
1一前撒板：
8一鞍择；
14-压板，
2一拉簧；
S一商标：
3一拉板；
10一左立簧；
15火紧螺栓：
4一表皮：
5科垫：
11-右立簧；
16—夹板；
17-上梁；
中华人民共和国轻工业部199304-15批准- 30 —
6-衬皮？一夹条片；
13-横梁，
18—下架
13-座夹；
1993-12—01实施
1一表皮；
7—横梁，8鞍梁；
QB/T1717--93
3—托板；
9一座火，
三立簧鞍座。示例见图3：
【一前撑板，
7后摔板，
13一压板；
2-调节螺钉；
8-挂袋片，
14一夹紧螺栓；
4一央紧片，
10--压板；
5左立簧；
11-夹紧螺栓；
3-前立簧；
9一左立簧：
15—夹板；
4-鞍撑；
10一右立簧；
16--上梁，
6一右立簧；
12夹板；
5一表皮，
11—横染
17—下架
13-接叔
6-衬皮，
12座夹；
3.1.3吊簧鞍座。示例见图4，
1一后撑板；2一品簧卡子：
QB/T1717--93
3~-吊黄柱：
8调节螺钉；9-前弹黄架；
13一前弹簧卡；
14-鞍梁；
3.1.4、无立贫龄座。示例见图5。1表皮；
5一鞍梁；
4一吊簧5一天扣碗；
10—前撑板；
15-夹紧螺栓；
2-衬垫；
6--夹板；
11--开口铆钉
16一压板；
3一托板；
?-火紧螺栓；
6一表皮：
7一鞍摔：
12一前弹黄
17一夹板，
一夹紧片，
8-压板
18—座来
3.1.5其它型式鞍座。
3.2型式尺寸（见图6）
3.3产品代号
QB/T 1717—93
产品代孕出型式代号和工厂设计序号组成，型式代号见表1。表
示例：
技术要求
疲劳性能
(双)立簧鞍座
簧鞍座免费标准bzxz.net
吊簧鞍座
簧鞍座
其它型式鞍座
工厂设让序号
三立簧鞍座
在鞍座表皮上放置质量为70k的重锤，经7万次振动后，鞍座各部位（除衬垫、衬皮外）不得有脱落和破损。
4.2固定性能
在离鞍座前部或后部25mm内处，选力矩大的处，在垂直和水平方向上分别施加1668N和222N的力，各经30s后，座夹与鞍管、夹板以及鞍座各零件之间均无相对移动。4.3耐寒性能
本项要求仅适用于塑料托板制成的鞍座。—33-
QB/T1717--93
把鞍座在-20℃的条件下放置30min后：用质量为8kg的钢球从600mm高度处白出落下，冲击鞍座距前端一分之二处表皮，各部位不得破损。4.4立簧压缩性能
以300N的力压缩之簧，经30s后，永久变形量不大于0.5mm。4.5拉簧拉伸性能
拉仲拉簧使它比原来长度长三分之一，连拉五次其永久变形量不大于1.5mm。4.6电镀件外观质量
应符合0B/T1217第5.1.1条三类件的规定。4.7油漆质量
4.7.！漆膜外观应符合QB/T1218第4.1.1条二类件的规定。4.7.2漆膜抗腐蚀能力应符合QB/T1218第4.3条类件的规定。4.8
鞍座外观质量
鞍座装配应牢固，无松动现象。鼓座外形不能有明显的整斜现象。鞍面无裂口、明显伤痕、皱榈及色差等缺陷。4.8.4
鞍面上的铆钉应平整光滑。
试验方法
本章试验所用的检测设备和器具应符合GB12742的规定。5.1疲劳性能试验
5.1.1把鞍座水平固定在频率为2.5Hz，振幅为16mm的偏心轮结构疲劳试验机上，以19.6Nm的火紧力矩旋紧夹紧螺母。
5.1.2在鞍座全长距前端三分之二处的表皮上放置质量为70k的重锤，按本章第4.1条规定进行疲劳性能试验（见图7）。
5.1.3压头
压头尺寸精度为IT15，形状部分制造材料为硬度HA65°~75的橡胶。34
QB/T171793
压头形状分二种，双（两）立簧（拉簧结构）的鞍座见图8，其余型式鞍座选用图9压头。@80
15°15°
5.2固定性能试验
QB/T1717—93
5.2.1将鞍座水平安装在按管样杆L，调整座夹、夹板位置使其齿形啮合，然后以19.6Nm的夹紧力矩旋紧螺母（双头螺检应两端分别旋紧），再按第4.2条要求进行试验，试验的顺序为先垂直方向后水平方向（见图10）。F
5.2.2鞍管样杆直径为α22*8amm，表面粗糙度为Ra1.6~3.2μm。5.3耐寒性能试验
5.3.1将鞍座水平安装在落球高度为600mm的专用试验固定架上，以19.6Nm的力矩旋紧螺母。
5.3.2将固定好的鞍座放入低温冷冻箱内，在一20±2℃的条件下放置30min后取出，在常温下立即装在试验装置上，按第4.3条要求进行耐寒冲击试验（见图11）。009
5.4立簧压缩性能试验
HRA>40
将立簧两端和侧面分别靠在立策专用检具上（见图12)，用0～150mm的游标卡尺测出立-36-
QB/T 1717—93
簧的原长，然后按本标准第4.7条要求用01000N弹簧拉压试验机进行试验。再用同样方法测出其长度，最后确定永久变形量。H0.06
5.5拉簧拉伸试验
将拉簧一端悬挂在拉压试验机上，另一端挂质量为2kg的重铺。在拉压试验机上。用0～150mm的游标卡尺测出拉簧有效圈数的长度，按本标准第4.8条用0～1000N弹资拉压试验机进行试验，再用同样的方法测出其长度，最后确定永久变形量（见图13）。2kg
5.6电镀件外观质量试验
按QB/T1217第5.1.2条的规定。
5.7油漆质量试验
5.7.1漆膜外观按QB/T1218第5.1条的规定。5.7.2漆膜抗腐蚀能力
试验零件：上梁、下梁、横梁、左立簧、右立簧、压板。试验部位：零件的外侧面。
试验方法按QB/T1218第5.3条的规定。5.8鞍座外观质量试验
按4.8条采用目视方法。
6检验规则
6.1产品需经生产厂检验部门检验合格后，并附有合格证，才能出厂。37
6.2单位产品，只。
6.3出厂检验：采用GB2828。
6.3.1抽样方案：二次抽样方案。QB/T 1717—93
6.3.2批质量：以每百单位产品不合格品数让算。6.3.3检验项目、检查水平（IL）、不合格分类、合格质水平（AQL）见表2。表2
检验项目
电镀件外观质
漆膜外观质量
鞍座外现质量
本标准文
6.4型式检验：采用GB2829，
6.4.1检验周期：月。
6.4.2抽样方：二次抽样方案n
6.4.3批质量：以每白单位产品不合格品数计算。...
不合分类
6.4.4检验项目、判别水平（DL）、不合格分类、不合格质量水平（RQL)、样本大小(n）判定数组见表3。
检验项目
嫉劳性能
固定性能
耐寒性能
立贫压缩性能
抗簧拉伸性能
柒膜抗磨蚀能力
本标准条文
7 标志、包装、运输、贮存
7.1 标志
产品包装箱外应有以下标志：
。生产厂名称，
b。产品名称；
e，商标
d。产品代号：
不合格分类
样季大小
2, = 6
n, = 5
P, = 5
F, = 5
e。标准代号、编号、名称（也可标在产品或说明书上）- 38 -
判定数组
4, = 4
A, = 4
QB/T1717-—93
f箱体尺寸（长×宽×高）及体积；9。数量，
h，净重和毛重：
。小心轻放，怕湿标志！
出广甘期生产批号。
7.2包装
7.2.1出厂产品应附产品合格证。7.2.2每个产品都应采用单件小包装，外用纸箱或共它箱包装，然后用打包带战刀共它方活捆扎结实。特殊情说可根据用户要求而定。7.3运输
装有产品的包装箱应平放，搬运时须轻拿轻放，不推披，运输过程中不得口、雨琳，严禁与酸、碱等腐蚀性物晶混装运输，7.4存
7.4.1产品应放在干煤通风，并能防雨、雪的场地，不得同活性化学物品戒起少物质等放在一起，纸箱距地面不小于100m，堆垛高度不超过2m，7.4.2产品自出厂日起，在正常的运输和存条件下，九个月内不应存锈蚀，附加说明：
本标准由轻工业部质量标准司提出。本标由全国自行车标准化中心归。本标淮由上海白行车鞍座厂、天津自行车鞍座厂、广州白行车鞍虚厂、岛自行车鞍座厂、沈阳自行车鞍座厂、成都自行车零件三厂、江阴鞍座手闸！“负贡起草。本标谁生要越草人：郁浩荣、徐小敏、方承裕、车林。189
