本标准规定了月球探测与行星探测数据产品的格式和结构。本标准适用于月球探测与行星探测数据产品的生成、分发和应用。

ICS07.040

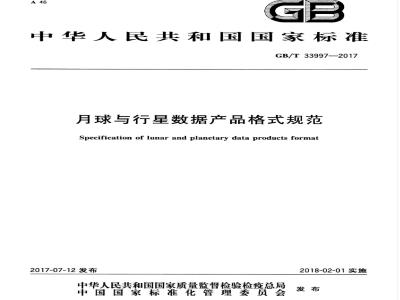

中华人民共和国国家标准
GB/T33997—2017
月球与行星数据产品格式规范
Specification of lunar and planetary data products format2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
规范性引用文件
术语和定义
数据产品格式
数据产品分级
0级数据产品格式
4.31级数据产品格式
4.42级数据产品格式
数据产品结构
一般规定
数据标签
数据对象
附录A（资料性附录）
附录B（资料性附录）
参考文献
0级数据产品示例
1级和2级数据产品示例
GB/T33997-2017
Hii KAoNhi KAca
HiiKAoNiKAca
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国科学院提出。
本标准由全国空间科学及其应用标准化技术委员会（SAC/TC312)归口。本标准起草单位：中国科学院国家天文台。本标准主要起草人：刘建军、谭旭，李春来、任鑫、牟伶俐、封剑青、左维。GB/T33997—2017
HiiKAoNhiKAca
GB/T33997—2017
月球与行星探测的数据产品是进行科学研究的前提和基础，建立数据产品格式的标准体系，有利于实现对数据的生成、分发和应用，提高数据处理和应用的效率。本标准是面向我国的月球与行星探测任务制定的，依据GB/T33996一2017分别给出了各个级别的数据产品格式规范。考虑到与国际接轨，使数据产品便于用户应用，本标准在0级数据产品格式的制定过程中，参考了国际空间数据系统咨询委员会（CCSDS)制定的源包数据格式规范，在1级和2级数据产品格式的制定过程中，参考了《行星数据系统标准指南3.6版》（PlanetaryDataSystemStandardsReferenceVersion3.6）规定的数据产品结构。TV
HiKAoNhi KAca
1范围
月球与行星数据产品格式规范
本标准规定了月球探测与行星探测数据产品的格式和结构。本标准适用于月球探测与行星探测数据产品的生成分发和应用。规范性引用文件
GB/T33997—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T30114.1空间科学及其应用术语第1部分：基础通用GB/T30114.4空间科学及其应用术语第4部分：月球与行星科学GB/T33996—2017月球探测数据产品分级与命名3术语和定义
GB/T30114.1和GB/T30114.4界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T30114.1和GB/T30114.4中的一些术语和定义。3.1
月球探测lunarexploration
借助绕月或登月的探测器对月球的物质组成、表面特征、物理场、内部构造、起源与演化历史等进行的观测与采样研究活动。
[GB/T30114.1-2013，定义3.1.1]3.2
行星探测planetaryexploration对太阳系内除地球以外的行星、矮行星、卫星、小行星与彗星以及行星际空间的探测与采样研究活动。
[GB/T30114.4—2014，定义3.2]3.3
数据产品dataproduct
有效地运用数据分析方法，从海量的原始信息中挖掘出对用户有价值的信息，以直观、有效的表现形式，为用户应用提供的数字化信息。［GB/T30114.1—2013，定义4.323.4
数据标签datalable
月球与行星数据产品中用来描述数据对象内容和格式的基本元素。3.5
数据对象dataobject
月球与行星数据产品中科学数据以及相应辅助数据的集合，分为图像数据对象和表格数据对象。1
HiKAoNhiKAca
GB/T33997—2017
注：科学数据是指探测仪器获得的原始数据或经过处理后的数据；辅助数据是指用于了解和使用科学数据的支持性数据。
数据元素dataelement
借助一组属性规定其定义、标识、表示和容许值的数据单元。3.7
识别性数据元素
identificationdata element
数据标签中用于检索和区分数据产品的数据元素。3.8
描述性数据元素descriptivedata element数据标签中用于描述数据产品的数据元素。注：主要用于解析，处理数据对象和检索数据产品。4数据产品格式
4.1数据产品分级
不同级别的数据产品采用不同的格式保存，数据产品的分级按GB/T33996一2017中第3章的规定。
4.20级数据产品格式
4.2.10A级数据产品格式
每个0A级数据产品由一个数据文件组成，具体要求如下：a）内容：探测器下行的数据经地面解调、顿同步、解扰、信道译码、分路解顿等处理后形成的各探测仪器的单个地面接收站的源包数据：b）结构：由多个二进制源包组成。每个源包由包头，探测仪器原始采集的科学数据，包尾（适用时）和质量信息四部分组成，每部分占用的字节数为自定义。源包示例参见附录A的A.1。4.2.20B级数据产品格式
每个OB级数据产品由一个数据文件组成，具体要求如下：a）内容：在0A级数据基础上经过多个地面接收站数据合并（适用时）和排序去重复后，形成源包数据，这些源包数据去除包结构、解压缩（适用时)后形成的各探测仪器原始采集数据：结构：由多个二进制数据块组成，每个数据块包含时间码、科学数据和质量信息，科学数据包含b）
的字段和字节数为自定义，一般由同步头，描述仪器的工程参数和探测数据三部分组成。图像类科学数据示例参见A.2，非图像类科学数据示例参见A.34.31级数据产品格式
每个1级数据产品由科学数据和描述信息两部分组成，科学数据存储为数据对象，描述信息存储为数据标签。具体要求如下：
a）内容：是在0级数据产品的基础上进行温度、电压，电流等仪器参数的数值转换，并按照探测周期重新组织的数据；
b）结构：按第5章的要求。
HTiKAoNi KAca
4.42级数据产品格式
4.4.12A级数据产品格式
GB/T33997—2017
每个2A级数据产品由科学数据和描述信息两部分组成，科学数据存储为数据对象，描述信息存储为数据标签。具体要求如下：
a）内容：利用定标结果进行校正的数据；b）结构：按第5章的要求。
4.4.22B级数据产品格式
每个2B级数据产品由科学数据和描述信息两部分组成，科学数据存储为数据对象，描述信息存储为数据标签。具体要求如下：
a）内容：提供了几何定位信息的数据；b）结构：按第5章的要求。
5数据产品结构
5.1一般规定
5.1.1数据产品包括数据标签和数据对象两部分。一个数据产品只能包含一个数据标签，可包含一个或多个数据对象。
5.1.2数据标签和数据对象可作为一个文件存储，数据标签以文件头的形式附着在数据对象前；也可分开作为两个文件存储。
5.1.3为了描述数据对象的结构和属性，每一个对象都在要在标签中存在一个独立的数据对象描述与之对应。数据对象描述之间存在嵌套关系。5.2数据标签下载标准就来标准下载网
5.2.1标签组成
一个数据标签包含六个必选部分和一个可选部分，依次为标签标识（必选）、文件特性标识（必选）、数据对象指针（必选），识别性数据元素（必选）描述性数据元素（可选），数据对象描述（必选）和结束表达式（必选）。数据标签示例参见附录B的B.1～B.4。5.2.2标签标识
每个数据标签开始于数据元素PDS_VERSION_ID。该数据元素用于说明数据产品使用的PlanetaryDataSystemStandardsReference版本。示例：
PDS_VERSION_ID=PDS3
5.2.3文件特性标识
文档特性部分描述了数据产品文档的特征，它包含四种必选数据元素：记录类型（RECORDTYPE）、记录字节数（RECORD_BYTES），文件记录数（FILE_RECORDS）、标签记录数（LABELRECORDS)。具体说明见表1。
HiKAoNhi KAca
GB/T33997—2017
数据元素
RECORD_TYPE
RECORD_BYTES
FILE_RECORDS
LABEL_RECORDS
数据对象指针
表1文件特性标识
标识数据产品文件中记录的类型，采用定长形式数据产品文件中记录的字节数
数据产品文件中记录的个数
标签中记录的个数
字符串
数据对象指针标识了数据产品文件中包含的数据元素的位置。定义时以“-”开始，分为以下三种情况：
对于内嵌形式的标签，对象指针需要指出偏移量，偏移量以记录为单位或者以字节为单位；a)
示例1：偏移量以记录为单位的实例\TABLE=10
示例2：偏移量以字节为单位的实例\TABLE=10(BYTES）
对于独立形式数据标签，如果数据对象在附件中的起始位置，数据对象指针只需指出数据对象b)
所在的文件名；
示例3：指出对象所在的文件名的数据对象指针实例IMAGE-(\DATA.IMG\)
对于独立形式数据标签，如果数据对象不在附件中起始位置，需要指出数据对象所在的文件名以及偏移量，偏移量以记录为单位或者以字节为单位。示例4：以记录为单位指出数据对象在数据文件中的位置的实例\TABLE=(\DATA.TAB\,10)
示例5：以字节为单位指出数据对象在数据文件中的位置的实例\TABLE=C\DATA.TAB\,10(BYTES》)5.2.5
识别性数据元素
识别性数据元素提供了关于数据产品的识别性的信息。用户可以通过该部分数据元素检索产品。数据产品内容不同，识别性数据元素不同。表2中列出了必选的识别性数据元素。必选识别性数据元素
数据元素
PRODUCT_NAME
PRODUCT_ID
PRODUCT_TYPE
PRODUCT_VERSION
PRODUCT_LEVEL
TARGET_NAME
MISSION_NAME
SPACECRAFT_NAME
SPACECRAFT_ID
数据产品名称
数据产品ID
数据产品类型
数据产品版本
数据产品级别
探测对象名称
任务名称
探测器名称
探测器ID
字符串
字符串
字符串
字符串
字符串
字符串
字符串
字符串
字符串
数据元素
INSTRUMENT_NAME
INSTRUMENT_ID
START_TIME
STOP_TIME
PRODUCT_CREATION_TIME
SEQUENCE_ID
EARTH_RECEIVED_STATION
EARTH_RECEIVED_STATION_ID
描述性数据元素
表2（续）
探测仪器名称
探测仪器ID
数据中第一条记录的时间
数据中最后一条记录的时间
数据产品生产时间
探测周期序号
地球数据接收站名称
地球数据接收站ID
GB/T33997—2017
字符串
字符串
日期与时间
日期与时间
日期与时间
字符串
字符串
字符串
为了给数据提供更多的信息，可以增加描述性数据元素，用来说明探测仪器的参数、工作模式、与数据处理相关的参数、与数据对应的几何信息、位置信息等。具有相同性质的描述性数据元素，可以通过数据组(GROUP)组织划分。
示例：
降落相机(LCAM)提供探测仪器的参数以及相应的几何信息等，其描述性数据元素如下：GROUP
FOCAL_LENGTH
PIXEL_SIZE
END_GROUP
CENTER_POINT_INCIDENCE_ANGLECENTER_POINT_AZIMUTH_ANGLE
CENTER_POINT_PHASE_ANGLE
SOLARINCIDENCEANGLE
SOLAR_AZIMUTH_ANGLE
END GROUP
数据对象描述
-LCAM_PARM
=8.300000mm
=6.700000um
=LCAM_PARM
-ANGLE
=70.359374(deg)
=178.530285(deg)
=59.418289(deg)
=65.602557(deg)
=114.079973=ANGLE
数据对象描述是在数据标签中用于描述和定义数据对象的数据元素，分为图像数据对象描述和表格数据对象描述。
表格数据对象描述定义了表格对象包含的行和列的信息。规定表格对象的行和列的长度为定长，列可作为表格对象的子对象。表格数据对象描述包含的数据元素见表3。表3
子对象
关键字
COLUMNS
表格数据对象描述包含的数据元素必选/可选
COLUMN
INTERCHANGE_FORMAT
ROW_BYTES
DESCRIPTION
表格中每一列的信息
表格中列数
数据项存储方式：ASCI或二进制表格中行的最大长度
表格中行的个数
表格描述信息
表格名称
GB/T33997—2017
图像数据对象描述定义了图像对象包含的行、列、像元和波段的信息。图像数据对象描述包含的数据元素见表4
表4图像数据对象描述包含的数据元素类型
关键字
LINE_SAMPLES
SAMPLE_BITS
SAMPLE_TYPE
BAND_SEQUENCE
BAND_STORAGE_TYPE
3结束表达式
必选/可选
图像对象中行数
每一行的像元个数
每一个独立的像元值使用的位数像元数据的类型
波段顺序
波段存储类型
波段数
结束表达式END位于数据标签的最后一行，是提示数据标签结束和数据对象开始的信息。5.3数据对象
5.3.1一般规定
对数据对象的一般规定如下：
a）探测仪器获得的探测数据使用数据对象存储；b）按照探测仪器的类型探测数据划分为图像类数据（如全景相机、成像光谱仪等获取的数据）和非图像类数据（如光谱仪、能谱仪、无线电类载荷获取的数据）两种；图像类数据包含图像和描述图像信息的图像前缀。图像采用图像数据对象存储，图像前缀采c）
用表格数据对象存储：
表格类数据采用表格数据对象存储。d)
5.3.2图像数据对象
图像数据对象采用波段顺序存储方式和像元交又存储两种方式波段顺序存储是按波段顺序记录图像数据。它以一个波段所有扫描行的数据组成一个图像数据块，各波段的图像数据块顺序排列。示例：一个包含RGB三个通道的彩色图像存储结构见图1。G
图1波段顺序存储结构
像元交叉存储是每行所有波段的像元值按顺序排列。6
