ICS17.220.20

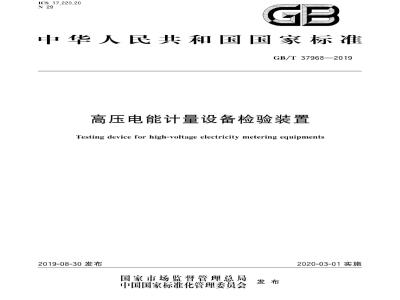

中华人民共和国国家标准
GB/T37968—2019
高压电能计量设备检验装置
Testing device for high-voltage electricity metering equipments2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-03-01实施
本标准按照GB/T1.1一2009给出的规则起草。GB/T37968—2019
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国机械工业联合会提出本标准由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口本标准起草单位：哈尔滨电工仪表研究所有限公司、山东计保电气有限公司、烟台东方威思顿电气有限公司、国网江西省电力有限公司电力科学研究院、国网湖北省电力有限公司电力科学研究院、国网山东省电力公司电力科学研究院、浙江华采科技有限公司、深圳市科陆电子科技股份有限公司、深圳市江机实业有限公司、珠海安瑞通电子科技有限公司、武汉东硕电气有限公司、浙江万胜智能科技股份有限公司，深圳友讯达科技股份有限公司，浙江盛迪科技股份有限公司、浙江涵普电力科技有限公司，胜利油田恒达电气有限责任公司、杭州海兴电力科技股份有限公司、中国电力科学研究院有限公司、中国计量科学研究院、黑龙江省电工仪器仪表工程技术研究中心有限公司、国网甘肃省电力公司、国网山西省电力公司、国网新疆电力有限公司电力科学研究院、国网江苏省电力有限公司电力科学研究院、国网湖北省电力有限公司计量中心、河南省计量科学研究院，浙江省计量科学研究院本标准主要起草人：荣博、杨君、邓文栋、刘献成、靳绍平、申莉、章登清、高少军、代燕杰、孙世杰、高翔、李敏、赵正涛、陈德才、葛中民、崔涛、卢树峰、岳长喜、陈闻新、朱凯、王立新、陈水明、穆小星、赵震宇、张超、李宏伟、刘沛、陈志明、李向锋、刘伟鹏、尚云飞、韩霞、刘子龙、李宁、苏津磷1范围
高压电能计量设备检验装置
GB/T37968—2019
本标准规定了高压电能计量设备检验装置（以下简称检验装置）的技术要求，试验方法，检验规则及标志、包装、运输和贮存。
本标准适用于新制造的、使用中的和修理后的，用于检验6kV～35kV三相或单相高压电能计量设备（以下简称被检设备）的检验装置2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T9254一2008信息技术设备的无线电骚扰限值和测量方法GB/T11150—2001电能表检验装置GB/T13384—2008机电产品包装通用技术条件GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求GB/T17045—2008
电击防护装置和设备的通用部分GB/T17215.322一2008交流电测量设备特殊要求第22部分：静止式有功电能表（0.2S级和0.5S级）
GB/T17626.2一2018电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.7—2017
7电磁兼容试验和测量技术供电系统及所连设备谐波、间谐波的测量和测量仪器导则
GB/T22264.8—2009安装式数字显示电测量仪表第8部分：推荐的试验方法JJG597—2005
交流电能表检定装置
3术语和定义
GB/T11150一2001界定的以及下列术语和定义适用于本文件。3.1
高压电能计量设备high-voltageelectricitymetering equipments在高电压状态下测量电能的器具或组合。注：包括高压电能表、高压电能计量柜和其他计量高压电能的装置等。3.2
高压电能计量设备检验装置testingdeviceforhigh-voltageelectricitymeteringequipments由源、标准装置以及误差计算系统组成的集合。注1：用来为被检设备提供所要求的电参量，并测量、计算及指示被检设备的误差注2：标准装置通常是指标准表、标准互感器（或其他电参量转换设备）或其组合。1
GB/T37968—2019
注3：检验装置的检验原理框图参见附录A3.3
source
产生频率、相位和幅值可调的电压、电流且有一定负载能力的装置。3.4
参考标准（表）reference standard（meter）用于测量电能的仪表，设计并运行于一个受限的实验环境中，以保证准确度与稳定性，并能溯源到更高标准。
工作标准（表）workingstandard（meter）在检验装置中使用的，用于测量电能的仪表。注1：工作标准(表)由参考标准(表)进行校准注2：检验装置也可配备参考标准（表）用于日常校准，特别是对高准确度等级的被检设备3.6
standard meter
标准表
参考标准（表）和工作标准（表）的统称。注：为了简化后面的描述，且不提及参考标准（表）和工作标准（表）之间的差别，使用标准表的一般定义3.7
errorcalculationsystem
误差计算系统
通过脉冲或数据传输方式接受标准表和被检设备电能数据，计算、比较和显示被检设备误差的单元。
起动电流
starting current
检验装置标称的最小电流值。
最小电流
minimum current
检验装置满足本标准准确度要求的最小电流值3.10
最大电流
maximum current
检验装置满足本标准准确度要求的最大电流值。4分类
按输出的相数分
检验装置按输出的相数分为：
a）单相检验装置；
b）三相检验装置。
2按准确度等级分
检验装置的准确度等级分为：0.02级、0.05级、0.1级。2
注：其他准确度等级可由制造商和采购方另行商定4.3
3按额定电压等级分
检验装置的额定电压等级分为：6kV、10kV、20kV、27.5kV.35kV注：额定电压等级可选一个或多个的组合。技术要求
环境条件
GB/T37968—2019
检验装置应在表1规定的环境条件下工作。当遇极端或特殊工作环境时，条件可由制造商规定。当在环境条件的极限时，检验装置贮存及运输的最大周期不宜超过6h。环境条件
规定条件
工作环境温度
工作环境相对湿度
贮存及运输环境温度
贮存及运输环境相对湿度
供电电源
供电电源应符合表2的规定。
技术要求
电源电压U
电源电压范围
频率于。
频率范围
中性点对地电压
供电电源技术要求
15℃~30℃
10%~75%
25℃~60℃
10%~75%
由制造商规定
(1±10%）U
(1±2%）
注：供电电源的功率消耗由制造商根据检验装置的设计确定，并在说明书中标明。机械结构要求
检验装置整机保护措施应完整，无刮伤、碰伤和变形现象，涂覆层的颜色均勾一致，涂覆层表面应无脱落、沙粒、趋皱、流痕等缺陷，铭牌标志清晰。5.3.2一般机械要求
1检验装置的结构应能保证在GB4793.1一2007中1.4.1规定的条件下不引起任何危险，所有部5.3.2.1
件应牢固，易受腐蚀的部件应采取保护措施，不因环境而受损，导电外壳和底座应可靠接地。3
GB/T37968—2019
高压输出端子应有可靠的防锈层。电压输出线可与同相的电流输出线共用输出端子。应参照被检设备实际运行方式，恰当选择接线，3高压输出端子应有清晰易见的标志，其中相别用A、B.C、（N)标识，电流极性用P1,P2标识。5.3.2.3
电击接地保护符号用PE标识，工作接地符号用“①标识。5.3.2.4高压输出端子以外的连接导线及连接器，应符合GB4793.1一2007中6.10的要求。5.4电气要求
5.4.1绝缘性能
电气间隙和爬电距离
检验装置应满足GB/T17045一2008中7.2对I类设备的保护要求。检验装置部件的电气间隙和爬电距离应能承受预定要接人的系统上出现的过电压，应达到GB4793.1一2007中6.7按污染等级1所要求的指标。对于两电路之间的爬电距离，要使用施加在两个电路之间的绝缘上的实际工作电压爬电距离可采用线性内插值且应当至少等于电气间隙的规定值。2交流耐受电压
检验装置应能承受表3规定的试验电压，试验过程中应无击穿或闪络等放电现象产生表3交流耐受电压
试验电压
高压输出端子对其他端子及地
三相高压输出端子之间
试验电压的施加点
源、标准表及其他参比电压超过40V的连接端子对地源、标准表及其他参比电压超过40V的连接线路中的任意两路的端子之间其他电气上不连接的各线路的端子之间注1：U。，检验装置的标准电压值。当检验装置有多个标准电压值的组合时，U。为最大标准电压值。注2：相电压的单相检验装置：交流耐受电压为1.8U。//3。注3：2kV试验电压的施加点，不包括高压输出端子。5.4.2源的输出
5.4.2.1源输出的功率
源输出的功率由电压回路和电流回路分别提供，其额定值不应小于下列数值：电压回路：每相200VA；
电流回路：每相500VA。
源输出的功率额定值可由制造商与采购方商定，并在说明书中标明。在源输出的额定功率范围内，检验装置的准确度应满足5.5的要求。注：检验装置设计时，每相电压回路在测量范围内最大输出电流不小于0.02A、每相电流回路在测量范围内最大输出电压不低于2V。
5.4.2.2源输出的功率稳定度
源输出的功率稳定度应符合表4的规定。准确度等级
电能比较法
功率时间测量法
脉冲比较法
5.4.2.3源输出的电参量
表4源输出的功率稳定度
GB/T37968—2019
5.4.2.3.1在源的输出范围内，输出的电压及电流波形的畸变因数、三相电压及三相电流的不对称度三相相位差值和相序应满足表6的规定。输出电参量的调节细度不应超过表5规定的限值。表5源输出的电参量调节细度限值准确度等级
电压、电流幅值调节细度
相位调节细度
5.4.2.3.2检验装置应标明包含It、Imin、Imax的输出电流范围。在输出电流范围内，允许检验装置提供多个电流量程，以保证准确度满足5.5的要求。5.4.2.3.3检验装置应配置监视源的输出电参量的仪表（内置仪表或虚拟仪表），显示示值与输出实际值之间的误差应不大于检验装置准确度基本误差限值的2倍。起动电流的监视示值误差不大于5%。5.4.3误差计算系统
误差计算系统应通过指定的脉冲方式或数据传输方式进行电能量计数并计算和指示一个或多个被检设备的百分数误差。误差计算系统应具备以下功能：a）指示每个被检设备带符号（十或一）的误差：b）复位功能可用，当误差测量错误时，允许重置误差指示；c）提供误差计算过程参数，用于核查目的。附加的功能可由制造商与采购方协商。5.4.4检验装置产生的磁场
由检验装置产生的磁感应强度不应大于下列数值：I≤20A时.B≤0.05mT;
I=1000A时，B≤2.5mT；
20A和1000A之间的磁感应强度极限值可按内插法求得。其中：
—装置的输出电流，单位为安培（A)；一由磁场引起的空气中的磁感应强度，单位为特斯拉（T)；B
BuH,H为磁场强度，单位为安培每米（A/m）；从=4元×10-H/m。
GB/T37968—2019
准确度要求
参比条件
检验装置的参比条件见表6。
影响量
环境温度
环境湿度
输出电压
输出频率
输出波形
功率因数
外磁场
输出相序
相电压不对称度
三相电流不对称度
三相相位差值
参比条件
参考值
相对湿度50%
参比电压
参比频率50Hz
正弦波电压和电流
规定的功率因数
正相序免费标准bzxz.net
每相电压对三相电压平均值偏差为0每相电流对三相电流平均值偏差为0各相电流和电压相位差与另外任一相电流和电压相位之差为0
序号8、9、10、11条件，不适用于单相高压电能计量设备检验装置。5.5.2
参比条件下的准确度要求
充许误差
±2℃
畸变因数小于士0.5%
参比频率下，磁感应强度
小于0.0005mT
检验装置处于表6给出的参比条件下，输出的有功电能测量误差不应超过表7给出的限值，无功电能测量误差不应超过表8给出的限值。如果检验装置的输出是按双向设计的，则各方向均应满足表7和表8的要求表7
单相和平衡负载
电流范围
0.21min≤1<1mm
检验装置有功电能测量误差限值功率因数
0.5滞后
0.8超前
0.25滞后
0.5超前
各等级检验装置的基本误差限值（土%）0.02
单相和平衡负载
不平衡负载
单相和平衡负载
不平衡负载
电流范围
IminIImax
电流范围
0.21mi1mim
ImnImax
电流范围
ImnImax
电流范围
0.21min≤ImmImx
5.5.3影响量引起的变差限值
表7（续）
功率因数
0.5滞后
0.8超前
0.25滞后
0.5超前
功率因数
0.5滞后
0.8超前
0.5滞后
0.8超前
GB/T37968—2019
各等级检验装置的基本误差限值（土%）0.02
各等级检验装置的基本误差限值（土%）0.02
检验装置无功电能测量误差限值功率因数
功率因数
各等级检验装置的基本误差限值（土%）0.2
各等级检验装置的基本误差限值（土%）0.2
影响量相对于参比条件的变化所造成的附加百分误差不应超过表9中给出与准确度等级相关的限值。
GB/T37968—2019
影响量
环境温度
环境湿度
输出电压
输出频率
输出相序
输出电压不对称
电压电流线路中
5次谐波
交流线路间谐波
供电电源电压
供电电源频率
影响量的标称使用范围和充许变差限值表9
允许偏差范围
±10℃
相对湿度10%~75%
土10%参比电压
土5%参比频率
逆相序
在三相网络中有一
相或两相断开
按GB/T17215.322
按GB/T17215.322
±10%U
序号5、6要求，不适用于单相检验装置。功率因数
0.5（滞后）
0.5（滞后）
1.0,0.5（滞后）
注：术语“次谐波”在IEC的原文中已被术语“间谐波”代替5.5.4稳定性
短期稳定性
各等级检验装置的允许变差限值（土%）0.02
检验装置15min内所产生的基本误差最大变化值，不应大于检验装置最大允许误差的20%，并应符合5.5.2的规定。
长期稳定性
检验装置7h内所产生的基本误差最大变化值，不应大于检验装置最大允许误差的30%，并应符合5.5.2的规定。
年稳定性
检验装置一年内所产生的基本误差最大变化值，不应大于检验装置最大允许误差的50%，并应符合5.5.2的规定。
