QB/T 2207-1996
基本信息
标准号:
QB/T 2207-1996
中文名称:剥线钳
标准类别:轻工行业标准(QB)
英文名称: Wire strippers
标准状态:现行
实施日期:1996-12-01
出版语种:简体中文
下载格式:.rar.pdf
下载大小:130112
标准分类号
中标分类号:机械>>工艺装备>>J47手工工具
出版信息
出版社:中国轻工业出版社
页数:6页
标准价格:10.0 元
出版日期:1996-12-01
相关单位信息
起草人:程宜平、胡晓林、程永丰、梁平强、曹国印、李庭哀、王绪东
起草单位:上海市工具工业研究所、温州市制钳厂、安徽工具总厂
归口单位:全国工具五金标准化中心
提出单位:中国轻工总会质量标准部
发布部门:中国轻工总会
标准简介
本标准规定了剥线钳的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于在不带电的条件下,剥离线芯直径在¢0.5~2.5mm的电讯类导线外部的塑料或橡胶绝缘层的剥线钳。 QB/T 2207-1996 剥线钳 QB/T2207-1996 标准下载解压密码:www.bzxz.net
标准内容

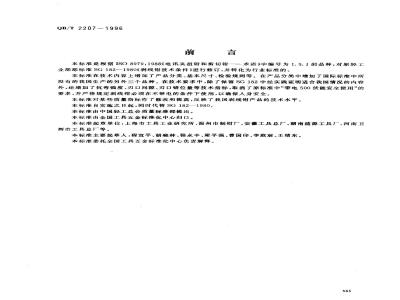

QB/T 2207—1996
本标准是根据1SO8979:1988《电讯夹扭钳和剪切钳一一术语》中编号为1.5.1的品种,对原轻工业部部标准SG182-1980《剥线钳技术条件》进行修订,并转化为行业标准的。本标准在技术内容上增加了产品分类、基本尺寸、检验规则等。在产品分类中增加了国际标准中所没有的我国生产的另外三个品种。在技术要求中,除了保留SG182中经实践证明适合我国情况的内容外,还增加了抗弯强度、刃口间隙、刃口错位量等技术指标,取消了原标准中“带电500伏能安全使用”的要求,并严格规定剥线钳必须在不带电的条件下使用,以确保人身安全。本标准对某些质量指标作了修改和提高,反映了我国剥线钳产品的技术水平。本标准自实施之日起,同时代替SG182—1980。本标推由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。本标准起草单位:上海市工具工业研究所、温州市制钳厂、安徽工具总厂、湖南涟源工具厂、河南卫辉市工具总厂等。
本标准主要起草人:程宜平、胡晓林、程永丰、梁平强、曹国印、李庭宸、王绪东。本标准委托全国工具五金标准化中心负责解释。565
1范围
中华人民共和国轻工行业标准
剥线钳
QB/T2207.1996
本标准规定了剥线钳的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于在不带电的条件下,剥离线芯直径在d0.5~2.5mm的电讯类导线外部的塑料或橡胶绝缘层的剥线钳。
引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T230-1991
金属洛氏硬度试验方法
GB/T2828--1987逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T5023.2—1985额定电压450/750V及以下聚氟乙烯绝缘电缆(电线)固定敷设用电缆(电线)
GB/T5305--1985手工具包装、标志、运输和贮存JB/T1601-1993额定电压300/500V橡皮绝缘固定敷设电线3产品分类
3.1型式
剥线钳按其结构分为四类,其型式及名称见图1~图4。L
中国轻工总会1996-03-22批准
可调式端面剥线钳
1996-12-01实施
QB/T 2207
图2自动剥线钳
图3多功能剥线钳
剥线钳的基本尺寸由表1给出。
可调式端面剥线钳
自动剥线钳
多功能剥线钳
压接剥线钳
4技术要求
4.1表面质量
160±8
170±8
170±8
200±8
QB/T2207-—1996
图4压接剥线钳
120±5
4.1.1剥线钳的钳体表面不得有裂纹、毛刺、凹坑和锈迹等缺陷。4.1.2剥线钳的钳体外形应匀称,平整一致。4.1.3钳体上的商标应端正、清晰。4.1.4柄套及其他零件应表面光整,无毛刺、缺料、伤痕等缺陷。4.1.5钳体可采用下列之一的表面处理:a)表面抛光;
b)发黑;
c)电镀;
d)喷塑;
e)烤漆及其他表面处理。
4.2钳头
4.2.1钳头应能灵活地开合,并在弹簧的作用下开合自如。4.2.2刃口间隙
刃口在闭合状态下,其刃口间隙应不大于0.3mm。4.2.3刃口错位置1
1)在垂直于被剥绝缘层导线的平面内·两刃口的最大不对齐程度。568
QB/T 2207—1996
4.2.3.1可调式端面剥线钳两刃口的错位量应不大于0.5mm。4.2.3.2多功能剥线钳两刃口的错位量应不大于0.5mm。4.2.3.3其他剥线钳俩刃口的错位量应不大于0.2mm。4.3钳柄
4.3.1剥线钳钳柄应握捏舒适,可配有柄套。4.3.2剥线钳的钳柄应有足够的抗弯强度,可调式端面剥线钳应在承受20N·m载荷试验后,其钳柄的永久变形量不大于1mm。
4.4硬度
剥线钳的钳口硬度应不低于HRA65或不低于HRC30。4.5剥线性能
剥线钳应能顺利地剥离线芯直径为0.5mm~2.5mm导线外部的塑料或橡胶绝缘层。5试验方法
5.1尺寸检验
剥线钳的尺寸用通用量具检验。5.2钳体表面质量检验
剥线钳的钳体表面质量用目测检验。5.3硬度试验
剥线钳的钳口硬度试验按GB/T230的规定进行,其中可调式端面剥线钳和压接剥线钳在位于钳口附近的平面上进行,其他剥线钳在力片基体上试验。5.4灵活度试验
剥线钳的钳头开合灵活度用手感检验。5.5刃口间隙检验
剥线钳的刃口间隙来用塞尺检验。5.6刃口错位量试验
剥线钳的刃口错位量采用0.02mm以上精度的量具直接或间接进行检验。5.7抗弯强度试验
5.7.1可调式端面剥线钳抗弯强度试验如图5所示,在距离钳轴L的钳柄的最宽位置上确定一个载荷施加点,在闭合状态下测量钳子的柄宽WI,然后施加载荷F至额定值。反复加载二次后,取下钳子并使之闭合,测量同-部位的柄宽W2,其永久变形量S(S=W1Wz)应符合4.3.2的规定。5.7.2其他剥线钳的抗弯强度应在剥线状态下用手感试验。F
注:L,为钳轴中心至载荷施加点的距离。图5可调式端面剥线钳抗弯强度试验F
5.8剥线性能试验
QB/T 2207.-. 996
剥线钳的剥线性能试验应采用JB/T1601或GB/T5023.2中规定的线材,在线芯60.5~2.5mm规格范围内任选两种分别进行试验,并分别采用手感和目测进行评估,其结果应符合4.5的规定。6检验规则
6.1产品应经检验合格后方可出厂,并附有产品合格证。6.2产品的检验按GB/T2828规定的二次抽样方案进行。6.3产品的不合格分类、检验项目、合格质量水平AQL(每百单位产品不合格品数)、检查水平11.,按表2的规定。
不合格分类及分组
检验项目
剥线性能试验
灵活度试验
钳口硬度试验
刃口间隙检验
抗弯强度试验
刃口错位量检量www.bzxz.net
尺寸检验
钳体表面质量
合格质量水平AQL
6.4对交收检验中发现的不合格品及试验后破坏的样品,制造厂应予调换。6.5经检验拒收的批产品,可由制造厂重新分类或修整后,再提交验收。标志、包装、运输、贮存
产品的标志、包装、运输、贮存按GB/T5305的规定。570
检查水 IL
