标准号：SL 280-2019
标准名称：大中型喷灌机应用技术规范
英文名称：Technical specification for application of large and medium-scale sprinkler irrigation system
标准格式：PDF
发布时间：2019-02-11
实施时间：2019-05-11
标准大小：8.62M
标准介绍：1范围
本标准规定了大中型喷灌机的应用条件、灌溉系统规划、设计计算、安装调试与验收、运行与维护等。
本标准适用于卷管牵引绞盘式、滚移式、中心支轴式以及平移式等大中型喷灌机的应用。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准
GB5084农田灌溉水质标准
GB5226.1 机械电气安全机械电气设备 第1部分：通用技术条件
GB10395.18 农林机被 安全 第18部分：软管牵引纹盘式喷灌机
GB1039519 农林机械 安全 第19部分：中心支轴式和平移式喷灌机
GB/T19797 农业灌溉设备 中心支轴式和平移式喷灌机 水量分布均匀度的测定

iiikAa~cJouakAa

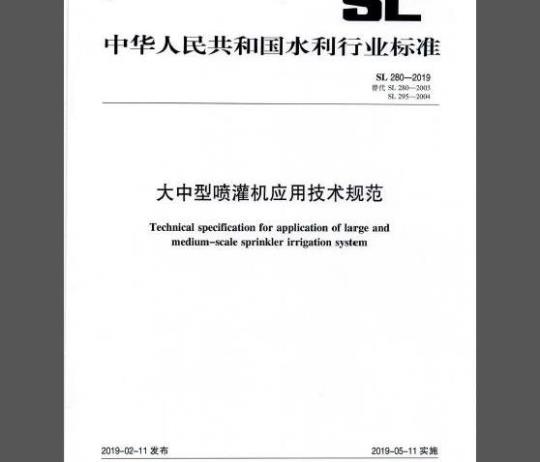

中华人民共和宝水利行业标准
SL280—2019
替代SL280—2003
SL2952004
大中型喷灌机应用技术规范
Technical specification for application of large andmedium-scale sprinkler irrigation system2019-02-11发布
2019-05-11实施
中华人民共和国水利部发布
iiiKAa~cJouakAa
iiiKAa~cJouaKAa
中华人民共和国水利部
关于批准发布《中小河流水能开发规划编制规程》等3项水利行业标准的公告
2019年第1号
中华人民共和国水利部批准《中小河流水能开发规划编制规程》（SL221一2019）等3项为水利行业标准，现予以公布。
标准名称
中小河流水能开发规划缩制规程大中型喷灌机应用技术规范
小型水轮发电机励磁系统技术条件标准编号
SI.2212019
SL280-2015
SL7742019
替代标准号
SL2212009
SL280-2003
SL295—2004
发布日期
2010.2.11
2019.2.11
2019.2.11
实施口期
2019.5.11
2019.5.11
2019.5.11
水利部
2019年2月11日
iiiKAa~cJouaKAa
2规范性引用文件
3术语和定义
应用条件
2一般条件
4.2水源水量与水质
地面坡度
风速与气湿
灌溉系统规划
规划原则
基本资料收集
iiikAa~cJouakAa-
喷灌机主要技术资料收集
水量供需平衡分析
规划设计控制参数
5.6机组选型
5.7田间规划布置
5.8规划布置图样
6设计计算
6.1设计参数
6.2工作参数
6.3水力计算
7安装调试与验收.
·般规定·
7.2卷管牵引绞盘式喷灌机
7.3滚移式喷灌机
7.4中心支轴式喷灌机
7.5平移式喷灌机
8运行与维护
般规定·
8.2卷管牵引绞盘式喷灌机
8.3滚移式喷灌机
8.4中心支轴式喷灌机
8.5平移式喷灌机
标准历次版本编写者信息
SL280-2019
SL280—2019
iiiKAa~cJouaKAa
根据水利技术标准制修订计划安排，按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》的规定，修订SI.280一2003《卷管牵引绞盘式喷灌机使用技术规范》，并整合SL2952004《滚移式喷灌机使用技术规范》，增加中心支轴式喷灌机和平移式喷灌机的相关内容，将标准名称改为《大中型喷灌机应用技术规范》。本标准共8章，主要内容有大中型喷灌机的应用条件、灌溉系统规划、设计计算、安装调试与验收，运行与维护等。
本标准为全文推荐
本标准所替代标准的历次版本为：SL2802003
SL295—2004
本标准批准部门：中华人民共和国水利部本标准主持机构：水利部农村水利水电司本标准解释单位：水利部农村水利水电司本标准主编单位：中国灌溉排水发展中心本标准参编单位：中国农业机械化科学研究院中国农业大学
江苏大学
黑龙江省水利科学研究院
本标准出版、发行单位：中国水利水电出版社本标准主要起草人：许建中姚彬仪修堂严海军汤跃郎景波李娜徐海洋本标准审查会议技术负责人：吴涤非本标准体例格式审查人：于爱华本标准在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给水利部国际合作与科技司（通信地址：北京市西城区白广路二条2号；邮政编码：100053：电话：01063204533；电子邮箱：[email protected])，以供今后修订时参考。IV
1范围
iiiKAacJouaKAa
大中型喷灌机应用技术规范
SL280—2019
本标准规定了大中型喷灌机的应用条件、灌溉系统规划、设计计算、安装调试与验收、运行与维护等本标准适用于卷管牵引绞盘式、滚移式、中心支轴式以及平移式等大中型喷灌机的应用。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB5084农田灌溉水质标准
GB5226.1机械电气安全机械电气设备第1部分：通用技术条件
GB10395.18农林机械
GB10395.19农林机械
安全第18部分：软管牵引绞盘式喷灌机安全
GB/T 19797
农业灌溉设备
第19部分：中心支轴式和平移式喷灌机中心支轴式和平移式喷灌机水量分布均勾度的测定GB/T24671农业灌溉设备承压灌溉系统图形待号喷灌工程技术规范
GB/T 50085
GB50231机械设备安装工程施工及验收规范GB50254电气装置安装工程低压电器施工及验收规范SL56农村水利技术术语
SL556节水灌源工程规划设计通用图形符号标准SL569喷工程技术管理规程
（中心支轴式）和平移式喷灌机JB/T6280圆形
3术语和定义
GB/T19797、GB/T50085和SL56确立的以及下列术语和定义适用于本标准。3.1
大中型喷灌机large and medium-scalc sprinklerirrigation system对卷管牵引绞盘式喷灌机、滚移式喷灌机、中心支轴式喷藩机以及平移式喷灌机的统称。3.2
卷管牵引绞盘式喷灌机hosereel sprinklerirrigationmachine喷头或双悬臂喷酒架装在滑撬或轮式喷头车上，通过绞盘卷绕专用软管牵引喷头车边移动边喷酒的喷灌机，
滚移式喷灌机side-roll wheel sprinklerirrigation system以装有若干滚轮的喷酒支管为轮轴，借助内燃机驱动，沿喷洒支管垂直方向滚移到定喷位置后进行喷酒的喷灌机。
中心支轴式喷灌机centerpivot sprinklerirrigation system喷洒支管固定在若干个塔架车上，并绕中心支轴旋转喷洒的喷灌机，又称圆形喷灌机。3.5
平移式喷灌机lateralmovesprinklerirrigationsystem1
SL2802019
iiiKAa~cJouaKAa
喷洒支管固定在若干个塔架车上，并沿支管垂直方向移动喷酒的喷灌机。3.6
地隙ground clearance
卷管牵引绞盘式喷灌机喷头车门架、滚移式喷灌机轮轴支管、中心支轴式喷灌机和平移式喷灌机桁架的最低点与地面的距离。
4应用条件
4.1一般条件www.bzxz.net
4.1.1喷灌机宜用于集约化、规模化程度较高的地块4.1.2灌溉规划区域励开阔、连片，适宜机械化作业。4.2水源水量与水质
灌溉水源的水量应有保障，水质应符合GB5084的规定4.2.2当水中的杂质影响喷灌机正常工作时，应采取沉淀过滤措施4.3地面坡度
4.3.1采用卷管牵引绞盘式喷灌机时，地块在喷头车运行方向的地面坡度不宜大于20%，垂直于喷头车运行方向的地面坡度不宜大于5%。4.3.2采用滚移式喷灌机时：地块的地面坡度不宜大于10%4.3.3采用桁架跨距小于45m的中心支轴式喷灌机时，地块的地面坡度不宜大于20%：采用桁架跨距大于等于45m的中心支轴式喷灌机时：地块的地面坡度不宜大于8%4.3.4采用平移式喷灌机时，地块的地面坡度不宜大于5%4.4风速与气温
4.4.1防风低压喷头除外，当风速大于5.4m/s，喷灌机不宜进行喷灌作业4.4.2防冻害喷酒作业除外，当气温为0~4℃时，喷灌机不宜进行喷灌作业；当气温低于0℃时，不应进行喷灌作业。
4.5作物
喷灌机适用于大田粮食作物和经济作物4.5.2灌溉期内的作物高度超过地隙或作物冠层迹挡喷头的喷射水流时不宜使用5灌溉系统规划
5.1规划原则
喷灌机灌溉系统的规划宜遵循下列原则：且）与当地水资源综合规划农由水利规划等相协调：b）以水量供需平衡分析为基础，确定适宜的规划设计标准和参数：；c）与农艺农机措施相结合，以有利于高效用水、农业增产增效和促进农业现代化为目标；d）充分利用已有的水利、电力以及交通等基础设施；e）进行多方案技术经济对比分析。2
5.2基本资料收集
iiiKAa~cJouaKAa
喷灌机灌溉系统的规划设计应收集并具各下列基木资料：SL280—2019
a）灌溉区域地形图：比例为1：2000～1：5000，图中应标出喷灌机灌溉系统区域界线、建筑物、地面高程（等高线）、林带、道路、输电线路、通信线路、河流、渠道、水源位置、主要作物分布、方向标、比例尺和图例等；b）土壤。包括：土壤类型、质地、容重、土田间持水量、适宜土壤含水量上下限和土层厚度等：
c）作物。包括：作物种植结构、作物高度、种植行向、种植问距、日需水量、计划湿润层深度和灌溉制度等：
d）水源。包括：水源水位（机并的静水位和动水位，或地表水源的枯水期水位和丰水期水位），可供水量和流量以及可靠性分析、水质检测报告等；e）气象。包括：降水量、气温、无霜期、最大冻土层深度、蒸发量和灌溉季节的风速风向等：f）能源动力。包括：能源动力的类型、容量、位置、可利用状态以及相关设施设备的外形尺寸等；
名》道路交通。包括：道路的位置、类型、级别和状态等；h）经济社会。包括：项目区土地流转程度、地方财政收支、农民人均收人，政府扶持农田水利政策、节水灌溉补助政策、作物单产水平、产品价格等。5.3喷灌机主要技术资料收集
5.3.1卷管牵引绞盘式喷灌机应收集并具备下列基本资料：a）喷头车类型；
b）喷头车轮距（m）和地隙（m）调节范围，桁架式喷头车桁架长度（m）；e）喷头车移动速度（m/h）调节范围d）卷管长度（m）、外径（mm）和壁厚（mm）；e）整机外形尺寸【长（m）×宽（m）X高（m）]：f）整机带水质量和不带水质量（kg）；g）喷头类型及技术参数；
h）人机压力（MPa）、流量（m2/h）。5.3.2滚移式喷灌机应收集并具备下列基本资料：a）驱动车外形尺寸L长（m）×宽（m）×高（m）l：b）驱动车配套动力机类型及功率（kW)：c）轮轴支管连接形式、直径（mm)；d）单根轮轴支管长度（m）；
e）滚轮直径（m）；
f）整机长度（m)：
g）喷头类型及技术参数：
h）人机压力（MPa)、流量（m/h）。5.3.3中心支辅式喷灌机应收集并具备下列基本资料a）进水口的连接方式和尺寸；
b）桁架跨距（桁架长度）（m）和桁架输水管规格：c）悬臂长度（m）及悬臂输水管规格：d）整机长度（m）；
SL2802019
iiiKAa~cJouaKAa-
e）地隙高度（m）；
F行走驱动装置的总传动比：
g）车轮轮胎规格型号：
h）喷灌机工作电压（V）和配套功率（kW)；i）电气控制系统功能；
）喷头的类型、技术参数和数量（个）；k）人机压力（MPa）、流量（m2/h）5.3.4平移式喷灌机应收集并具备下列基本资料：a）驱动台车类型；
b）供水、供电方式，
c）导向控制方式；
d）桁架跨距（桁架长度）（m）和桁架输水管规格；e）悬臂长度（m）及悬臂输水管规格：f)整机长度（m）;
g）地隙高度（m）
h）行走驱动装置的总传动比：
i）车轮轮胎规格型号：
）喷灌机工作电压（V）
和配套功率（kW)：
k）电气控制系统功能
1）喷头的类型、技术参数和数量（个）；m）入机压力（MPa)、流量（m/h）。5.4水量供需平衡分析
5.4.1规划布置时，应对可用灌溉水量和灌溉系统需水量进行供需平衡分析计算5.4.2水源供水流量应符合下列条件之a）水源供水流量大于等于灌溉系统设计总流量，且供水总量大于等于灌溉系统设计需水总量；b）水源供水流量小于灌溉系统设计总流量，但供水总量大于等于灌溉系统设计需水总量时，应修建调蓄设施。
5.5规划设计控制参数
5.5.1喷灌机灌溉系统的灌设计保证率应符合下列规定：a）以地下水为水源时，不低于90%：b）其他情况下，不低于85%。
5.5.2滚移式喷灌机设计喷灌强度不宜大于土壤的允许喷灌强度；卷管牵引绞盘式喷灌机、中心支轴式喷机和平移式喷灌机在喷洒作业时，允许地表少量积水，但不应产生地表径流。不同类型土壤的允许喷灌强度可按表1确定。当地面坡度大于5%时，允许喷灌强度应按照GB/T50085中的规定进行折减。有良好覆盖时，允许喷灌强度值可提高20%。表1不同类型土壤的允许喷灌强度土壤类型
允许喷藻强度/（mm/h）
土类型
壤黏土
充许喷灌强度/（mm/h）
iiiKAa~cJouaKAa
SL280-—2019
5.5.3喷灌均勾系数应按GB/T50085计算。滚移式喷灌机灌溉系统的设计喷灌均勾系数不应低于0.75；卷管牵引绞盘式喷灌机、中心支轴式喷潮机和平移式喷灌机灌溉系统的设计喷灌均勾系数不应低于0.85。
5.5.4喷灌机灌溉系统的喷头工作压力应同时符合下列要求：a）设计喷头工作压力在所选喷头的规定工作压力范围内：b）任何喷头的实际工作压力均不低于设计喷头工作压力的90%；c）同一台滚移式喷灌机上任意两个喷头之间的工作压力差在设计喷头工作压力的20%以内。5.5.5喷灌机灌溉系统的设计喷灌雾化指标应符合GB/T50085的规定5.6机组选型
5.6.1所选喷灌机应经过质检机构检测或合格评定。5.6.2所选喷灌机的电气设备或电气设备部件应符合GB4028和GB5226.1的规定，所选卷管牵引绞盘式喷机的安全性应符合GB10395.18的规定；所选中心支轴式喷机和平移式喷滞机的安全性应符合GB10395.19和JB/T6280等相关标准的规定。5.6.3同一灌溉区域宜选用同一企业制造的喷灌机5.6.4水泵的扬程和流量应满足灌溉系统设计水头和流量的要求5.7田间规划布置
5.7.1 一般规定
5.7.1.1喷灌机灌溉系统的田间规划布置应综合考虑灌溉区域或潜溉地块的形状和尺寸、作物种植结构、作物高度、种植方向、间道路、水源、电力、经营管理模式、林带、田间障碍物、地隙、安
装及维护检修方便以及其他农业机械作业要求等因素，并进行多方案技术经济分析论证。5.7.1.2利用已有管道供水时，其流量和压力应满足喷机的使用要求。当供水压力不能满足喷灌
机人机工作压力要求时，应设置增压东加压。5.7.1.3利用机并供水时，宜采用单眼机井向一台喷灌机供水，采用多眼机井并联向一台喷灌机供水时，各井的水泵均应在高效区运行。5.7.1.4供水管道可采用地埋管道，亦可采用地面移动管道。采用地埋管道供水时，管道埋深应满足防冻害、机械耕作和地面荷载等要求。移动管道安装、拆卸、移动应灵活、方便、连接可靠。5.7.1.5水泵配套动力的选择宜符合下列要求：a）取水点附近电力满足要求时，应选择电动机；b）取水点附近电力不能满足要求且架设线路造价太高时，可选择柴（汽）油机5.7.2卷管牵引绞盘式喷灌机
5.7.2.1应将灌溉区域按长条形地块进行规划布置。地块尺寸应根据机型确定。灌溉区域内应规划有供喷灌机转移的机行道。机行道宜与作物种植行向垂直。5.7.2.2采用管道供水时，宜沿机行道方向布置供水管道，并应在喷灌机取水点设置给水栓。喷灌机与给水栓的连接应方便、可靠。5.7.2.3采用渠道供水时，宜沿机行道方向布置供水渠道。渠道宜进行防渗处理。当渠道水深不能满足喷灌机水泵进水要求时，宜在喷灌机取水点设置工作池。工作池的尺寸应满足水泵正常进水和清淤的要求。
5.7.3滚移式喷灌机
5.7.3.1田间规划布置时宜根据机型及灌溉能力将灌溉区域划分成若干个矩形地块。5
SL2802019
iiiKAa~cJouaKAa
5.7.3.2应通过技术经济分析，确定喷灌机机型、喷灌机定位喷酒长度及灌溉控制区域，且整机长度不应大于供货厂商推荐的最大整机长度。5.7.3.3宜采用管道供水。供水管道的铺设方向应与轮轴支管垂直：两台相邻的喷灌机可共用供水管道和给水栓
5.7.3.4给水栓间距宜为滚轮有效外缘周长的整数倍，月不应大于配套喷头在设计工作压力下射程的1.3借。
5.7.4中心支轴式喷灌机
5.7.4.1日间规划布置时宜合理划分灌溉区域5.7.4.2应根据灌溉地块的尺寸，通过技术经济分析，以地块漏喷面积最小为原则，配置喷灌机桁架跨距、数量、末端悬臂和喷头等。漏喷区域可采用其他灌溉方式。5.7.4.3喷灌机宜选用低压旋转式阻尼喷头：当灌溉区域土壤为砂土或砂壤土，可选用非旋转式散射喷头。
5.7.4.4低压喷头应采用倒挂安装方式，安装后距地面高度不宜低于作物冠层5.7.4.5喷灌机与相邻设施（物体）之间的距离：a）任意相邻喷灌机的最短距离应大于3m；b）喷灌机与建筑物、树木等障碍物之间的距离应大于2m；C）喷灌机喷酒水不应喷酒到道路及交通设施：d）喷灌机喷洒水束与电力线路之间的距离不应小于6.5m5.7.4.6宜优先选用中心支座固定型中心支轴式喷灌机。5.7.4.7满足下列条件时，可选用拖移型中心支轴式喷灌机：a）规划设计的喷灌机整机长度小于300mb）灌溉区域地形较平坦，且允许建设转移喷灌机所需的拖移通道。5.7.4.8当存在下列需求时，宜在喷灌机悬臂末端增设喷头：a）扩大喷灌机单机控制面积，
b）在地块的四个地角喷灌作业，增加地角灌溉面积；C）越过地边的电线杆以及树木等障碍物进行灌溉。5.7.4.9当灌溉区域或地块整体地面坡度符合4.3要求，但局部地形不能满足正常运行要求时，可采取下列措施：
a）对灌溉区域或地块内局部凸起或低洼处进行平整处理：b）采用跨距适宜的桁架。
5.7.5平移式喷灌机
5.7.5.1田间规划布置时宜根据机型及灌溉能力将灌溉区域划分成若下个矩形地块5.7.5.2应根据灌溉地块的尺寸，通过技术经济分析，配置喷灌机桁架跨距和数量，末端悬臂和喷头等。
喷灌机的喷头选择与安装应符合5.7.4.3和5.7.4.4的要求。5.7.5.4喷灌机与相邻设施（物体）之间的距离应符合5.7.4.5的要求。5.7.5.5当喷灌机驱动台车行走方向的地块坡度大于等手1%时，喷播机宜采用拖移软管供水方式，或采取有关措施满足水泵进水要求；当行走方向的地块坡度小于1%时，喷灌机可采用渠道供水方式。
5.7.5.6灌溉地块内供水系统的选择如下a）喷灌机人机流量小于等于130m/h时，可选择管道供水；入机流量大于130m/h时，可选择6
