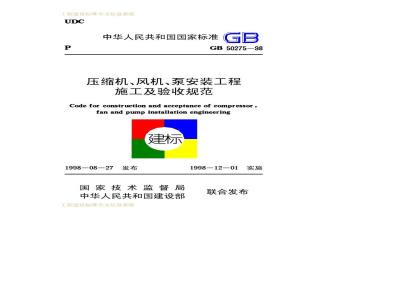

中华人民共和国国家标准
GB50275—98
压缩机、风机、泵安装工程
施工及验收规范
Code for construction and acceptance of compressor,fan and pumpinstallation engineering建标
1998—08—27发布
国家技术监督局
中华人民共和国建设部
工程建设标准全文信息系统
1998—12—01实施
联合发布
工程建设标准全文信息系统
中华人民共和国国家标准
压缩机、风机、泵安装工程
施工及验收规范
Code for construction and acceptance of compressor,fan and pump installation engineeringGB50275-98
主编部门：原中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1998年12月1日
工程建设标准全文信息系统
工程建设标准全文信息系统
关于发布《机械设备安装工程施工及验收通用规范》等十项国家标准的通知建标[1998]9号
根据国家计委计综[1986]2630号文和计综[1987]2390号文的要求，由原机械工业部会同有关部门共同修订的《机械设备安装工程施工及验收通用规范等十项标准，已经有关部门会审。现批准下列规范为强制性国家标准，自一九九八年十二月一日起施行。原国家标准《机械设备安装工程施工及验收规范TJ231及《制冷设备安装工程施工及验收规范》GBJ66—84同时废止。《机械设备安装工程施工及验收通用规范》GB50231—98《连续输送设备安装工程施工及验收规范》GB5027098《金属切削机床安装工程施工及验收规范》GB50271—98《锻压设备安装工程施工及验收规范》GB50272—98《工业锅炉安装工程施工及验收规范》GB50273—98《制冷设备、空气分离设备安装工程施工及验收规范》GB50274—98《压缩机、风机、泵安装工程施工及验收规范》GB50275—98《破碎、粉磨设备安装工程施工及验收规范》GB50276-98《铸造设备安装工程施工及验收规范》GB50277—98《起重设备安装工程施工及验收规范》GB50278—98上述规范由国家机械工业局负责管理，具体解释等工作由机械工业部安装工程标准定额站负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部
1998年8月27日
工程建设标准全文信息系统
工程建设标准全文信息系统
修订说明
本规范是根据国家计委计综1986450号文的要求，由原机械工业部负责主编。修订的具体工作由机械工业部安装工程标准定额站组织，会同部属合肥通用机械研究所、陕西鼓风机厂、沈阳鼓风机厂、沈阳水泵研究所和中国机械工业第四安装工程公司共同完成。
在修订过程中，修订组认真总结了原规范有关压缩机、风机、泵安装工程施工及验收规定贯彻执行以来的经验，充分调查了解了我国压缩机、风机、泵设备制造行业的标准化和科研的成果，吸收了压缩机、风机、泵安装工程中的新技术、新材料和新工艺，严格遵照建设部修订标准、规范的程序、步骤和要求，最后由我部会同有关部门审查定稿。
本规范共五章和四个附录，修订的主要内容有：1.增加了轴流鼓风机、轴流压缩机，离心式风机由中小型扩大到高速大型机组，泵也由小型整体机组扩大到解体出厂大型机组，由常温泵扩大到高温和低温泵，增加了立式轴流泵、导叶式混流泵、潜水泵、计量泵和蒸汽往复泵，扩大了本规范的适用范围；2.按压缩机、风机、泵制造行业近期制订的国际先进技术的等效制造标准，修订广相应的安装工程施工及验收规范：3.充实了泵附属设备安装、管道试压和试运转等内容，采用了行之有效的施工方法和施工工艺，如齿轮副的接触迹线和接触斑点的检验与调整、风机和泵的振动评价方法，淘汰了落后的施工方法和工艺；
4.计量单位、名词、术语等均按国家现行标准和压缩机、风机、泵的行业标准作了较大的修改。工程建设标准全文信息系统
工程建设标准全文信息系统
本规范执行中，如发现需要修改或补充之处，请将意见和有关资料寄送机械工业部安装工程标准定额站《压缩机、风机、泵安装工程施工及验收规范》管理组（地址：北京市王府井大街277号，邮政编码：100740)，以便今后修订时参考。原机械工业部
1998年8月
工程建设标准全文信息系统
工程建设标准全文信息系统
第一章
第二章
第一节
第二节
第三节
第四节
第五节
第六节
第三章
第一节
第二节
第三节
第四节
第五节
第六节
第四章
第一节
第二节
第三节
第四节
第五节
第六节
第七节
第八节
压缩机
整体出厂的压缩机
解体出厂的往复活塞式压缩机
附属设备
试运转
无润滑压缩机
螺杆式压缩机
般规定?
离心通风机
轴流通风机.
罗茨和叶氏鼓风机…
离心鼓风机和离心压缩机
轴流鼓风机和轴流压缩机
般规定
离心泵…
并用泵
立式轴流泵和导叶式混流泵
机动往复泵·
蒸汽往复泵·
计量泵：
螺杆泵
第九节
水环式真空泵
工程建设标准全文信息系统
.........
（38)
（58)
工程建设标准全文信息系统
第五章
附录一
附录二
附录三
工程验收
风机和泵振动速度的测量方法
泵的吸入和排出管路的配置要求本规范用词说明
附加说明
工程建设标准全文信息系统
工程建设标准全文信息系统
第一章
第1.0.1条为确保压缩机、风机、泵的安装质量和安全运促进安装技术的进步，制订本规范。行，
本规范适用于压缩机、风机和泵的安装及验收。第1.0.2条
第1.0.3条压缩机、风机、泵的安装应按设计进行施工。第1.0.4条本规范未包括的或具有特殊要求的压缩机、风机、泵，应按设计和设备技术文件的规定执行。第1.0.5条压缩机、风机、泵安装工程施工及验收除按本规范执行外，尚应符合现行有关国家标准、规范的规定。工程建设标准全文信息系统
工程建设标准全文信息系统
第二章压缩机
第2.0.1条本章适用于容积式的往复活塞式、螺杆式、滑片式和隔膜式压缩机的安装。
第一节整体出厂的压缩机
第2.1.1条压缩机安装时，设备的清洗和检查应符合下列要求：
一、往复活塞式压缩机应对活塞、连杆、气阀和填料进行清洗和检查，其中气阀和填料不得采用蒸汽清洗；二、隔膜式压缩机应拆卸清洗缸盖、膜片、吸气阀和排气阀，并应无损伤和锈蚀。
第2.1.2条压缩机的安装水平偏差不应大于0.20/1000，并应在下列部位进行测量：
一、卧式压缩机、对称平衡型压缩机应在机身滑道面或其它基准面上测量；
二、立式压缩机应拆去气缸盖，并在气缸顶平面上测量；三、其它型式的压缩机应在主轴外露部分或其它基准面上测量。
第二节解体出厂的往复活塞式压缩机第2.2.1条压缩机组装前，设备的清洗和检查应符合下列要求：
一、零件、部件和附属设备应无损伤和锈蚀等缺陷；二、零件、部件和附属设备应清洗洁净，清洗后应将清洗剂和水分除净，并在加工面上涂一层润滑油。无润滑压缩机及其与工程建设标准全文信息系统
工程建设标准全文信息系统
介质接触的零件和部件不得涂油，气阀、填料和其它密封件不得采用蒸汽清洗。
第2.2.2条压缩机组装前应检查零件、部件的原有装配标记，下列零件和部件应按标记进行组装：一、机身轴承座、轴承盖和轴瓦；、同一列机身、中体、连杆、十字头、中间接筒、气缸和活塞
三、机身与相应位置的支承架；四、填函、密封盒应按级别与其顺序进行组装。第2.2.3条在组装机身和中体时应符合下列要求：、将煤油注入机身内，使润滑油升至最高油位，持续时间不得小于4h，并应无渗漏现象；二、机身安装的纵向和横向水平偏差不应大于0.05/1000，其测量部位应符合下列要求：
1.卧式压缩机、对称平衡型压缩机的横向安装水平应在机身轴承孔处进行测量，纵向安装水平应在滑道的前、后两点的位置上进行测量（图2.2.3)；
图2.2.3测量机身纵、横向安装水平1—轴承孔；2—水平仪；3下滑道工程建设标准全文信息系统
工程建设标准全文信息系统
2．立式压缩机应在机身接合面上测量，3.L型压缩机应在机身法兰面上测量。三、两机身压缩机主轴承孔轴线的同轴度不应大于g0.05mm。
第2.2.4条组装曲轴和轴承时应符合下列要求：曲轴和轴承的油路应洁净和畅通，曲轴的堵油螺塞和平衡块的锁紧装置应紧固；
、轴瓦钢壳与轴承合金层粘合应牢固，并应无脱壳和哑音现象；
三、轴瓦背面与轴瓦座应紧密贴合，其接触面面积不应小于70%
图2.2.4-1测量曲轴轴线对滑道轴线的垂直度1一曲柄销轴线：2一曲轴轴线；3—轴身；4一测量托架，5一机身滑道轴线；6—钢丝线支架；7一拉紧重锤工程4建设标准全文信息系统
工程建设标准全文信息系统
四、轴瓦与主轴颈之间的径向和轴向间隙应符合设备技术文件的规定；
五、对开式厚壁轴瓦的下瓦与轴颈的接触弧面夹角不应小于90°，接触面面积不应小于该接触弧面面积的70%；四开式轴瓦的下瓦和侧瓦与轴颈的接触面面积不应小于每块瓦面积的70%；六、薄壁瓦的瓦背与瓦座应紧密贴合；当轴瓦外圆直径小于或等于200mm时，其接触面面积不应小于瓦背面积的85%，当轴瓦外圆直径大于200mm时，其接触面积不应小于瓦背面积的70%，且接触应均匀；薄壁瓦的组装间隙应符合设备技术文件的规定；瓦面的合金层不宜刮研。当需刮研时，应修刮轴瓦座的内表面；
七、曲轴安装的水平偏差不应大于0.10/1000。并应在曲轴每转90°的位置上，用水平仪在主轴颈上进行测量；八、曲轴轴线对滑道轴线的垂直度偏差不应大于0.10/1000（图2.2.4-1)；
九、检查各曲柄之间上下左右四个位置的距离（图2.2.4-2)，其允许偏差应符合设备技术文件的规定；当无规定时，其偏差不应大于行程的0.10/1000；
图2.2.4-2测量曲柄间距离
1一主轴颈，2一曲轴，3—百分表十、曲轴组装后盘动数转，应无阻滞现象。工程建设标准全文信息系统
