1.0.1 为规范水利水电工程进水口设计，统- .设计标准，做到安全可靠、技术先进、经济合理，制定本标准。
1.0.2 SL 285适用于水利水电工程各类进水口的设计。
1.0.3水利水电工程进水口设计应收集地形、地质、水文、泥沙、漂污物、冰情、气象、地震、水库运用等基本资料。
1.0.4水利水电工程进水口设计应体现国家现行的技术经济政策，在不断总结经验和科学试验的基础上，积极慎重地采用国内外先进技术，有所创新。
1.0.5 本标准主要引用下列标准:
GB 50286堤 防工程设计规范
GB/T50662水工建筑物抗冰冻设计规范
GB51247水工建筑物抗震设计标准
SL 74水利水电 工程钢闸门设计规范
SL191水工混凝土结构设计规范
SL252水利水电工程等级划分及洪水标准
SL253溢洪道设计规范
SL 265水闸设计规范
2术语
2.0.1引水工 程进水口intake for water drawing
以引水为主要用途的进水口，包括水电站进水口、供水工程进水口和灌溉工程进水口等。
2.0.2 泄水工程进水口 intake for water releasing
以泄水为主要用途的进水口，包括拦河闸式进水口、泄洪孔(洞)进水口、排沙孔(洞)进水口、排漂孔(道)进水口、放空孔(洞)进水口和导流孔(洞)进水口等。
2.0.3整体布 置进水口integrated intake
与枢纽工程大坝等挡水建筑物组成整体结构的进水口，包括坝式进水口、河床式水电站进水口和拦河闸式进水口等。
2.0.4 独立布置进水口 isolated intake
独立布置于枢纽工程大坝等挡水建筑物之外的进水口，包括岸式进水口、塔式进水口等。
2.0.5 无压式进水口 free- flow inlet
进水口流道有自由水面，且水面以上净空与外界空气保持贯通的进水口。

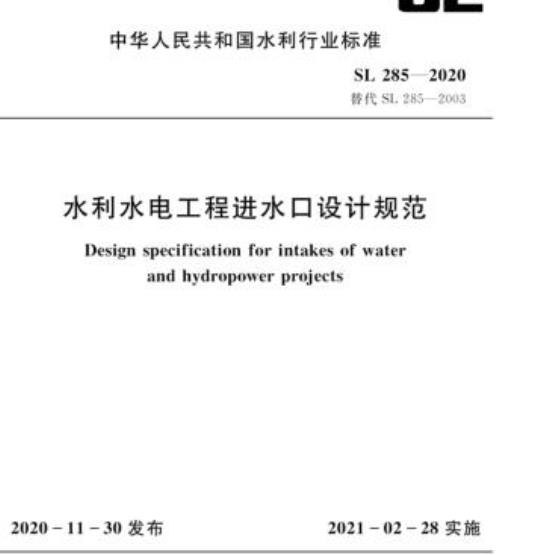

ICS93.160
