JT/T 939.4-2020 公路LED照明灯具第4部分:桥梁护栏LED照明灯具

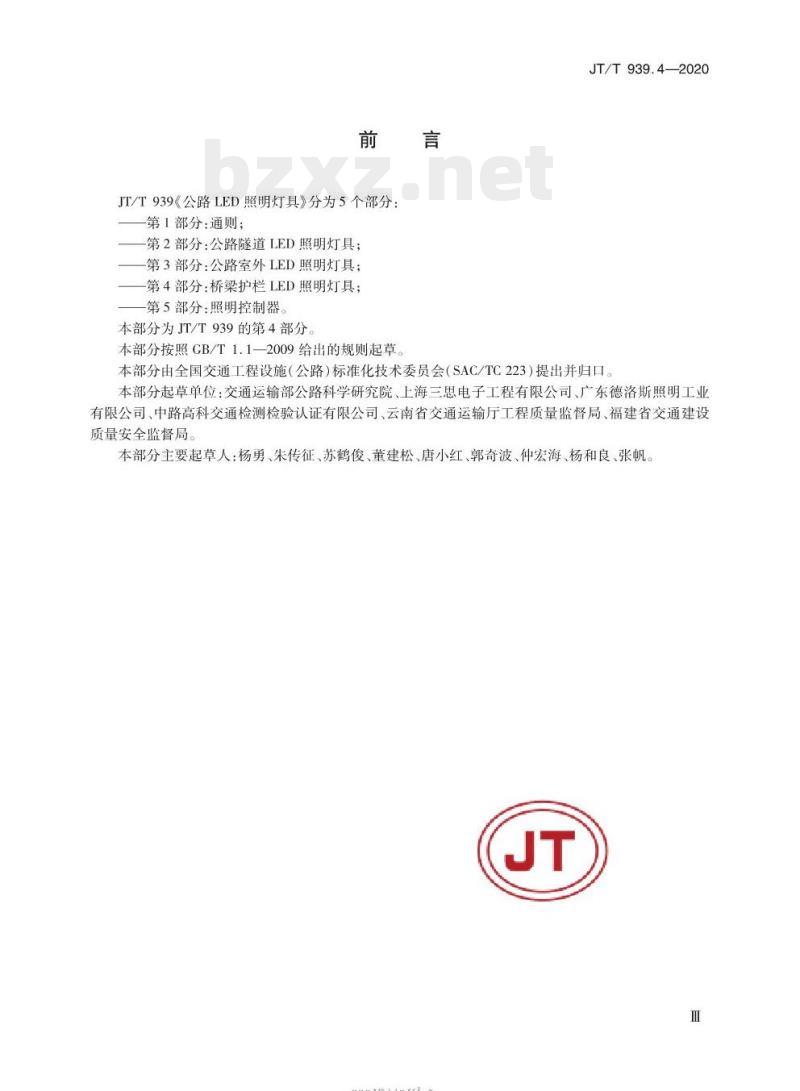

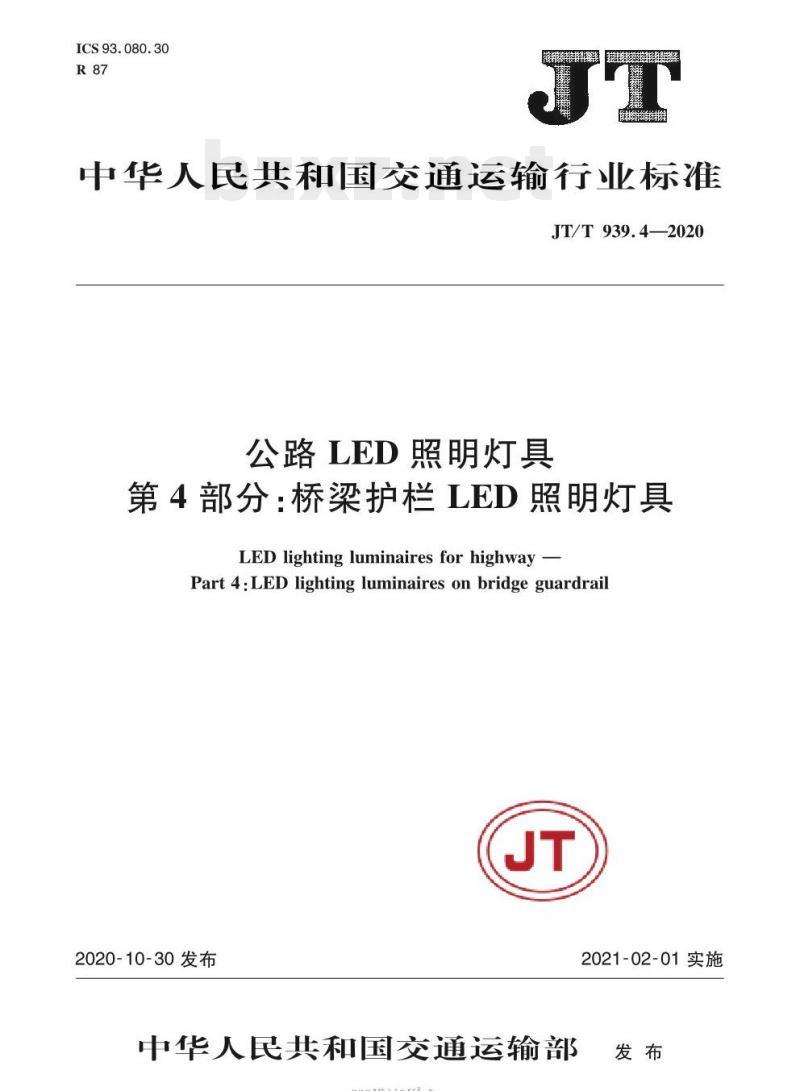

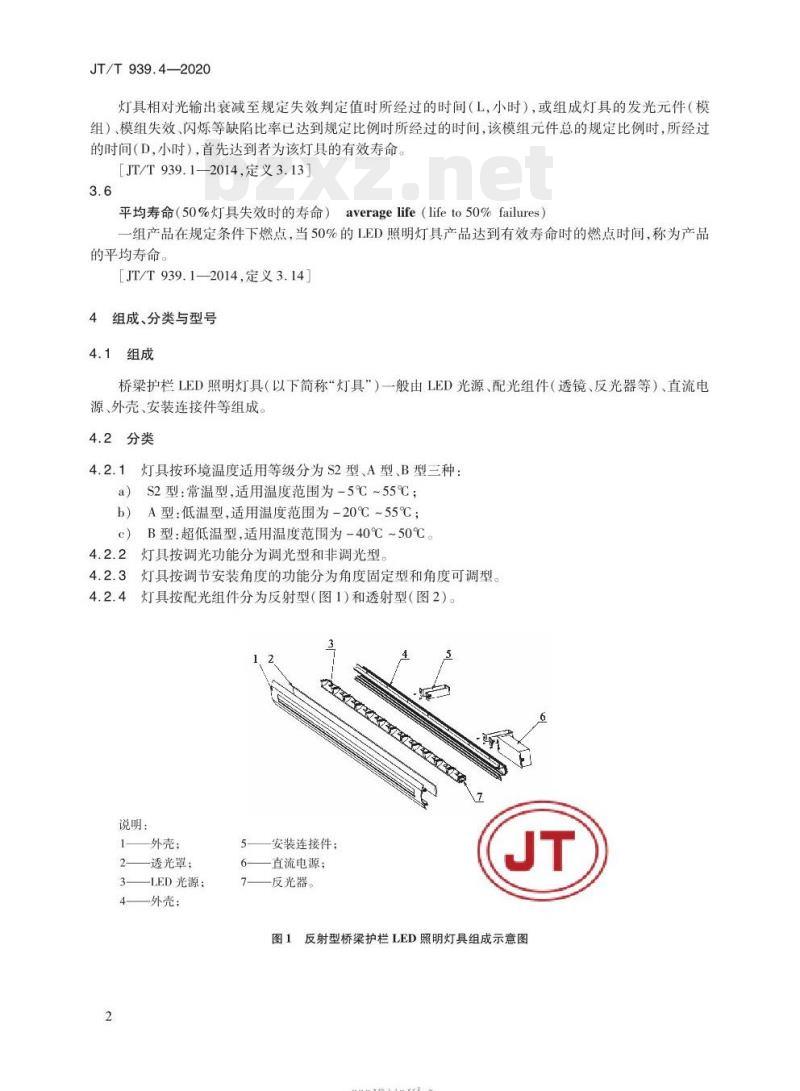

中华人民共和国交通运输行业标准 JT/T939.4—2020 公路LED照明灯具 第4部分：桥梁护栏LED照明灯具 (LED lighting luminaires for highway Part 4: LED lighting luminaires on bridge guardrail) 2020-10-30发布 2021-02-01实施 前言 JT/T939《公路LED照明灯具》分为5个部分：第1部分：通则；第2部分：公路隧道LED照明灯具；第3部分：公路室外LED照明灯具；第4部分：桥梁护栏LED照明灯具；第5部分：照明控制器。 本部分为JT/T939的第4部分。 本部分按照CB/T1.1—2009给出的规则起草。本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位：交通运输部公路科学研究院、上海三思电子工程有限公司、广东德洛斯照明工业有限公司、中路高科交通检测检验认证有限公司、云南省交通运输厅工程质量监督局、福建省交通建设质量安全监督局。 本部分主要起草人：杨勇、朱传征、苏鹤俊、董建松、唐小红、郭奇波、仲宏海、杨和良、张帆。 1 范围 JT/T939的本部分规定了桥梁护栏LED照明灯具的组成、分类与型号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存等要求，本部分适用于以LED为光源的桥梁护栏照明灯具的生产、检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191 包装储运图示标志 GB/T4208 外壳防护等级（IP代码） GB/T7922 照明光源颜色的测量方法 GB/T 9468 灯具分布光度测量的一般要求 JT/T939.1 公路LED照明灯具第1部分：通则 3 术语和定义 JT/T939.1界定的以及下列术语和定义适用于本文件，为了便于使用，以下重复列出了JT/T939.1中的某些术语和定义。 3.1 护栏照明 (guardrail lighting)：将灯具安装于护栏上，用于路面照明的照明方式。 3.2 灯具上射光通量比 (upward flux ratio of a luminaire)：灯具在规定的安装条件下，在灯具光度中心水平面以上部分的光通量与总光通量之比。 3.3 灯具光效 (luminous efficacy)：灯具所发出的总光通量（lm）与该灯具所消耗的电功率（W）之比。 3.4 灯具老炼试验 (aging test of luminaire)：公路LED照明灯具于输入端子间施加额定频率的额定电压，在室内自然无风状态下按照燃点11.5h，关断0.5h循环工作，关断时间不计入老炼时间，累计点灯1000h进行的试验。 3.5 灯具有效寿命 (luminaire's effective life)：灯具相对光输出衰减至规定失效判定值时所经过的时间（L，小时），或组成灯具的发光元件（模组）、模组失效、闪烁等缺陷比率已达到规定比例时所经过的时间（D，小时），首先达到者为该灯具的有效寿命。 3.6 平均寿命 (average life (life to 50% failures))：一组产品在规定条件下燃点，当50%的LED照明灯具产品达到有效寿命时的燃点时间，称为产品的平均寿命。 4 组成、分类与型号 4.1 组成 桥梁护栏LED照明灯具（以下简称“灯具”）一般由LED光源、配光组件（透镜、反光器等）、直流电源、外壳、安装连接件等组成。 4.2 分类 4.2.1 灯具按环境温度适用等级分为S2型、A型、B型三种： S2型：常温型，适用温度范围为-5℃~55℃； A型：低温型，适用温度范围为-20℃~55℃； B型：超低温型，适用温度范围为-40℃~50℃。 4.2.2 灯具按调光功能分为调光型和非调光型。 4.2.3 灯具按调节安装角度的功能分为角度固定型和角度可调型。 4.2.4 灯具按配光组件分为反射型和透射型。 反射型组成：1-外壳；2-透光罩；3-LED光源；4-反光器；5-安装连接件；6-直流电源。 透射型组成：1-外壳；2-透光罩；3-外壳；4-安装连接件；5-直流电源；6-LED光源；7-透镜。 4.3 型号 灯具产品型号命名应符合JT/T939.1—2014中4.3.1的要求。 5 技术要求 5.1 适用条件 5.1.1 安装环境：户外。 5.1.2 相对湿度：不大于98%。 5.1.3 环境温度： S2型：-5℃~55℃； A型：-20℃~55℃； B型：-40℃~50℃。 5.2 材料 5.2.1 外壳、机架等结构件应在保证结构稳定的条件下，采用符合国家相关标准的轻质材料。 5.2.2 发光二极管芯片在焊盘温度（Tj）为85℃时的使用寿命应不小于50000h，其他电子元器件的平均无故障时间（MTBF）应不小于30000h。 5.2.3 透光罩应采用钢化玻璃或塑料材料，应具有良好的温度适应性和耐腐蚀性，透光率应达到86%以上。 5.3 结构尺寸 5.3.1 灯具宜为可拆装式模块化结构，方便部件拆卸和更换。灯具外壳边框与发光单元的距离应符合视觉美学要求。 5.4 外观：应符合JT/T939.1—2014中5.4的要求。 5.5 结温：应符合JT/T939.1—2014中5.7的要求。 5.6 显色指数：一般显色指数应不小于70。 5.7 工作电压：灯具应采用直流供电驱动，电压应不高于36V。 5.8 功率允差：在额定工作条件下，灯具实测功率与标称额定功率的误差应小于±10%。 5.9 相关色温 灯具在额定工作条件下的相关色温不宜超过5000K，且满足下表相关色温的要求： 表1 相关色温目标值和容差范围 名义值(K) | 目标值(K) 容差范围 2700 | 2700±145 3000 | 3045±175 3500 | 3465±245 4000 | 3985±275 4500 | 4503±243 5000 | 5028±283 5.10 初始光通量：灯具的初始光通量应不小于标称额定光通量。 5.11 光通量维持率 灯具经老化试验后，其光通量维持率应符合表2的规定。 表2 桥梁护栏LED照明灯具光通量维持率 老化时间(h) | 光通量维持率(%) 3000 | ≥98% 6000 | ≥96% 10000 | ≥93% (注：老化时间包括灯具老炼试验的1000h) 5.12 初始光效
